209P型转向架一、概述209P型转架是在209T型转向架的基础上，参照209PK型转向架的相应部件，并结合解决209T转向架在提速后出现的某些问题而重新设计的。
209P型转向架与209T型转向架主要区别在于导柱不偏心，基础制动装置采用盘形制动和踏面清扫器。
209P型转向架如(图1)所示。
二、转向架主要技术规格轨距(mm) 1435通过最小曲线半径(m) 145运行速度(km／h) 120每台转向架重量(t) 6．9固定轴距(mm) 2400车轮型式及直径(mm) 整体辗钢轮φ915车轴型号RD3A型轴颈φ130轴承型号42726QT 152726QT轴箱定位方式干磨擦导柱式弹性定位心盘允许最大载荷(t) 29．5自重下心盘面距轨面高(mm) 780弹簧支悬型式两系螺旋弹簧减振方式及阻力系数(KN•s／m) 摇枕弹簧处加装垂直油压减振器2 x 1 00摇枕吊杆有效长度(mm) 590摇枕吊杆倾角(度) O0摇枕定位方式纵向牵引拉杆摇枕横向缓冲装置橡胶挡载重下弹簧总静挠度(mm) 符合TBl490-83旁承左右中心距(mm) 2390摇枕弹簧左右中心距(mm) 2510轴箱弹簧左右中心距(mm) 1956构架侧梁左右中心距(mm) 1956基础制动装置盘形制动及踏而清扫器三、转向架的构造概要1 构架组成(图2)构架为H型箱形结构，构架侧梁左右中心距为1956mm(209T为1943mm)，横粱外侧焊有盘形制动吊座，下部焊有踏面清扫器吊座。
一位转向架三位角的端梁上焊有发电机吊架，并在端梁与发电机吊架的下方焊定轴，以联接手制动钢丝绳，在一位横梁上还焊有止点座。
座上装有M24螺栓以限制与手制动相连的制动缸的移动。
2 导柱式轮对定位装置(图3)2．1 轮对组成(图4)车轴采用有盘形制动座的RD3A、RD4A型(装轴端皮带轮用)。
车轮与车轴配合采用突悬结构，以提高轮座的疲劳强度。
制动盘与车轴为过盈配合，应有合格的压装曲线。

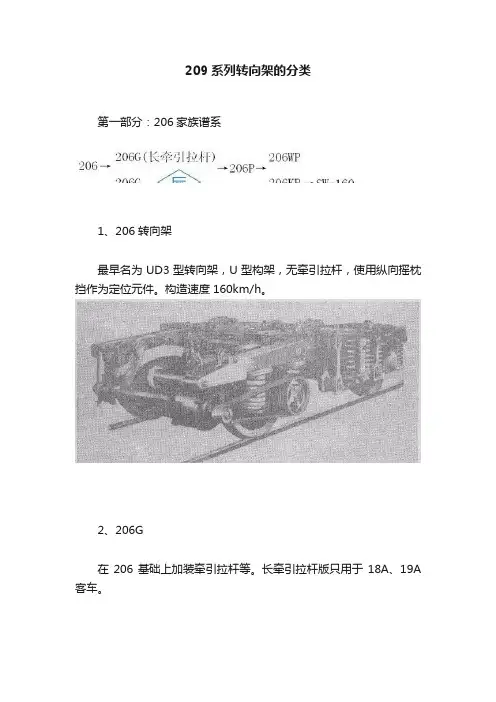

209系列转向架的分类第一部分：206家族谱系1、206转向架最早名为UD3型转向架，U型构架，无牵引拉杆，使用纵向摇枕挡作为定位元件。
构造速度160km/h。
2、206G在206基础上加装牵引拉杆等。
长牵引拉杆版只用于18A、19A 客车。
3、206P在206G基础上加装盘型制动装置，形成206P转向架。
4、206WP四方厂为广深线准高速客车和发电车设计的转向架，中央悬挂为无摇动台高圆簧外侧悬挂，摇枕均为焊接结构，U型侧梁，采用单转臂式轴箱定位，采用盘型制动和踏面复合制动。
5、206KP206WP的同期产品，二者除中央悬挂部分和构架侧梁局部不同外，206KP为空气弹簧，并加装抗侧滚扭杆，其他部分完全相同。
在此转向架基础上发展出SW-160转向架。
6、SW-160SW代表Sifang Works(四方工厂)，在206KP基础上研制，优化了一系、二系悬挂系数；采用轴盘式基础制动装置。
7、SW-160H为替换大量老旧206WP、206KP转向架而生产，与车体接口不同。
8、SW-200构造速度200km/h，每轴3块盘。

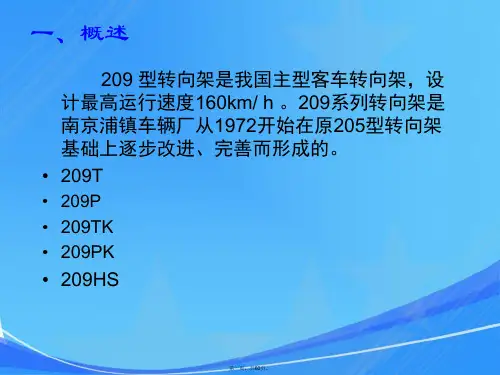

第二部分：209家族谱系现在大量使用的209系列转向架实际上是从最早的205转向架发展而来的。
当年由205转向架发展出两种架子，装C轴称为208，D 轴称为209。
1、209型转向架铸钢H型构架，无牵引拉杆。
2、209T转向架在209转向架基础上加装牵引拉杆等，形成209T转向架。
T代表踏面制动。
3、209P转向架取消209T的踏面制动，加装盘形制动，形成209P转向架。
4、209PK转向架P=盘式制动，K=空气弹簧，在209T转向架的基础上，浦镇厂开发了供双层客车使用的209PK转向架，其构造速度为140km/h 。
主要有以下方面的改进：采用盘型制动和单元制动缸，取消踏面制动；设空重调整阀；采用空气弹簧和高度调整阀；安装抗侧滚扭杆；保留了摇动台结构。
一、209T型客车转向架特点：209T型客车转向架是我国主型D轴客车转向架之一。
209T型客车转向架适用于时速120km/h以下运行。
具有结构简单、性能可靠、磨耗件少、检修方便、运行平稳等优点。
构成：209T型客车转向架的外形如图4-1所示。
它主要由构架1、轮对轴箱弹簧装置2、摇枕弹簧装置3和基础制动装置4等部分组成。

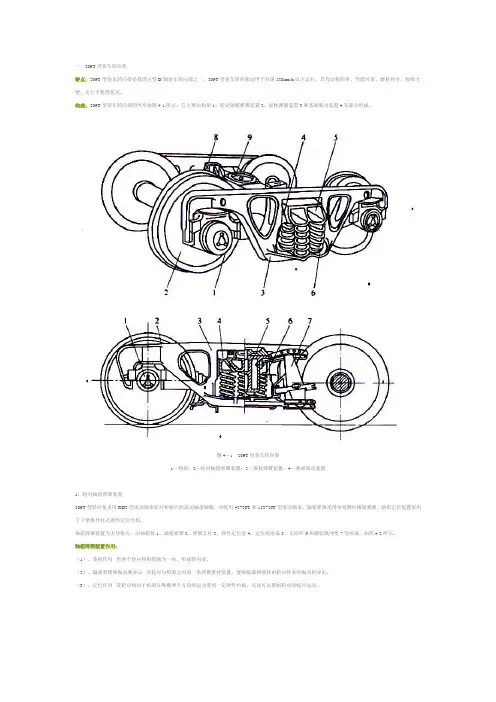

图4—1 209T型客车转向架1—构架；2—轮对轴箱弹簧装置；3—摇枕弹簧装置；4—基础制动装置1、轮对轴箱弹簧装置209T型转向架采用RD3型滚动轴承轮对和相应的滚动轴承轴箱，并配用42726T和152726T型滚动轴承，轴箱弹簧采用单卷圆柱螺旋弹簧，轴箱定位装置采用了干摩擦导柱式弹性定位结构。
轴箱弹簧装置为无导框式，由轴箱体1、轴箱弹簧2、弹簧支柱3、弹性定位套4、定位座组成5、支持环6和橡胶缓冲垫7等组成。
如图4-2所示。
轴箱弹簧装置作用：（1）、连接作用把两个轮对和构架联为一体，组成转向架。
（2）、隔离和缓和振动和冲击在轮对与构架之间的一系弹簧悬挂装置，能够隔离和缓和由轮对传来的振动和冲击。
（3）、定位作用使轮对相对于构架在纵横两个方向的运动受到一定弹性约束，从而可以抑制轮对的蛇行运动。
图4—2 209T型转向架轴箱弹簧装置1—轴箱体；2—轴箱弹簧；3—弹簧支柱；4—弹性定位套；5—定位座组成；6—支持环；7—橡胶缓冲垫；8—弹簧托盘2、摇枕弹簧装置构造特点及组成：209T摇枕弹簧装置为摇动台式，采用单节长吊杆、构架外侧悬挂，带油压减振器的摇枕圆弹簧组。
由摇枕1、下心盘2、下旁承3、枕簧4、油压减振器5、弹簧托梁6、摇枕吊轴7、摇枕吊杆8、纵向牵引拉杆9、安全吊10、摇枕吊销11、摇枕吊销支承板12等主要零部件组成，如图4-3所示。
具体构造：（1）下心盘和下旁承用螺栓固定在摇枕上。
摇枕为铸钢箱形鱼腹梁结构。
为了增加摇枕弹簧的横向跨距，采用了外侧悬挂。
摇枕的两端支撑在两组双卷弹簧上。

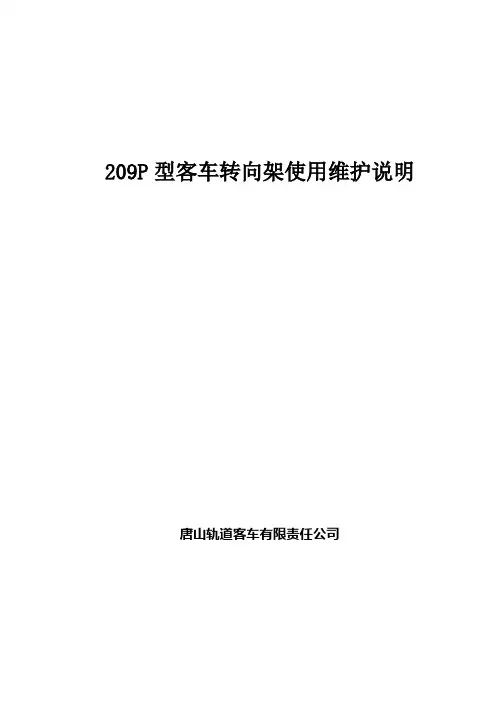

209P型客车转向架使用维护说明唐山轨道客车有限责任公司209P型客车转向架使用维护说明一、概述209P型客车转向架是为适应铁路客车提速的使用要求，在209T 型客车转向架的基础上改进设计的。
改进设计的重点是采用了盘形制动装置。
因此，除轮对组成及基础制动装置外，其基本结构与原209T 型客车转向架基本相同。
转向架主要指标构造速度（Km/h）140适用轨距（mm）1435固定轴距（mm）2400车轮型式及滚动圆直径（mm）PD型A级整体辗钢车轮Φ915车轴型式RD3A、RD4A型车轴自重下心盘面距轨面高（mm）780自重下旁承面距轨面高（mm）970通过最小曲线半径（m）车辆连挂145；单车调车100弹簧形式一系、二系均为圆柱螺旋钢弹簧减振方式及其阻尼系数（KN·s/m）二系垂向油压减振器2×100轴承NJ(P)3226X1（4(15)2726QT）轮对轴箱定位方式干磨擦导柱式弹性定位转向架制动型式单元式盘形制动＋单侧踏面清扫限界符合GB146.1“标准轨距铁道机车车辆限界”车限-1B 转向架质量（Kg）约7032Kg（装5千瓦）轴端发电装置时，约7265Kg）二、209P 型客车转向架的结构和特点209P型客车转向架由构架装置、导柱式轮对轴箱定位装置、摇枕弹簧装置、基础制动装置和5千瓦发电机轴端传动装置构成（如图1所示）。
（一）构架装置构架装置主要由构架、定位挡圈、制动吊座、摇枕吊销支承板座、安全吊安装座板、牵引拉杆座、制动缸吊座、闸瓦托吊座等零件焊接而成（如图2所示）。
构架有铸钢构架和焊接构架两种形式。
铸钢构架采用ZG230-450制造。
焊接构架由侧梁、横梁、摇枕吊座及发电机吊架等零部件组成。
侧梁、横梁均采用压型结构，各零部件所用板材采用Q235-A低碳钢钢板。
（二）导柱式轮对轴箱定位装置导柱式轮对轴箱定位装置（如图3所示）的结构有以下特点：1.轮对组成采用RD3A、RD4A车轴，在车轴中部860毫米中心距上设有两个180毫米宽Φ198毫米粗的制动盘座。

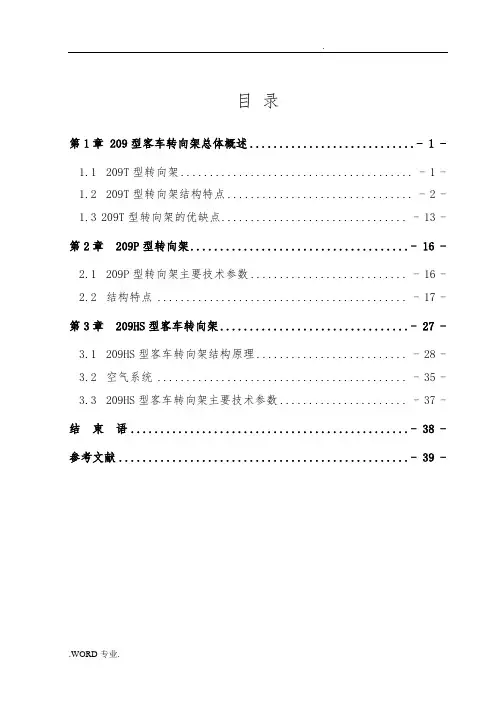

目录第1章 209型客车转向架总体概述............................ - 1 -1.1209T型转向架. (1)1.2209T型转向架结构特点 (2)1.3209T型转向架的优缺点 (13)第2章 209P型转向架..................................... - 16 -2.1209P型转向架主要技术参数 (16)2.2结构特点 (17)第3章 209HS型客车转向架................................ - 27 -3.1209HS型客车转向架结构原理.. (28)3.2空气系统 (35)3.3209HS型客车转向架主要技术参数 (37)结束语............................................... - 38 -参考文献................................................. - 39 -第1章 209型客车转向架总体概述转向架是车辆的重要部件,车辆采用转向架是为了增加车辆的载重、长度、容积、提高列车运行速度。
由于车辆的用途不同，运行条件、制造和检修能力的差异，转向架种类、结构各异。
但其共同点组成部分是相同的。
转向架一般有构架装置、摇枕弹簧悬挂装置、轮对轴箱装置、基础制动装置等部分组成。
主要转向架的承载方式可分为心盘承载、心盘部分承载和非心盘承载三种。
1.1 209T型转向架209T型转向架最大的特点是采用了纵向牵引拉杆装置，用以代替传统纵向摇枕档。
209T型转向架具有良好的横向振动性能，采用这种转向架的车辆，横向平稳性指标一般在2.25左右。
但由于一系和二系弹簧（即轴箱弹簧和摇枕弹簧）采用的都是圆柱螺旋弹簧，受到空重车车钩高度允许变化围的限制，弹簧的静挠度不可能设计得很大（也就是弹簧不可能设计得很软）。
对于载重量比较大的车辆，例如允许超员较多的硬座车及装载较多的行车等，弹簧只能设计得软硬这就使车辆的垂直平稳性指标比横向大，一般在2.5以上。
209P型客车转向架使用维护说明唐山轨道客车有限责任公司209P型客车转向架使用维护说明一、概述209P型客车转向架是为适应铁路客车提速的使用要求，在209T 型客车转向架的基础上改进设计的。
改进设计的重点是采用了盘形制动装置。
因此，除轮对组成及基础制动装置外，其基本结构与原209T 型客车转向架基本相同。
转向架主要指标构造速度（Km/h）140适用轨距（mm）1435固定轴距（mm）2400车轮型式及滚动圆直径（mm）PD型A级整体辗钢车轮Φ915车轴型式RD3A、RD4A型车轴自重下心盘面距轨面高（mm）780自重下旁承面距轨面高（mm）970通过最小曲线半径（m）车辆连挂145；单车调车100弹簧形式一系、二系均为圆柱螺旋钢弹簧减振方式及其阻尼系数（KN·s/m）二系垂向油压减振器2×100轴承NJ(P)3226X1（4(15)2726QT）轮对轴箱定位方式干磨擦导柱式弹性定位转向架制动型式单元式盘形制动＋单侧踏面清扫限界符合GB146.1“标准轨距铁道机车车辆限界”车限-1B 转向架质量（Kg）约7032Kg（装5千瓦）轴端发电装置时，约7265Kg）二、209P 型客车转向架的结构和特点209P型客车转向架由构架装置、导柱式轮对轴箱定位装置、摇枕弹簧装置、基础制动装置和5千瓦发电机轴端传动装置构成（如图1所示）。
（一）构架装置构架装置主要由构架、定位挡圈、制动吊座、摇枕吊销支承板座、安全吊安装座板、牵引拉杆座、制动缸吊座、闸瓦托吊座等零件焊接而成（如图2所示）。
构架有铸钢构架和焊接构架两种形式。
铸钢构架采用ZG230-450制造。
焊接构架由侧梁、横梁、摇枕吊座及发电机吊架等零部件组成。
侧梁、横梁均采用压型结构，各零部件所用板材采用Q235-A低碳钢钢板。
（二）导柱式轮对轴箱定位装置导柱式轮对轴箱定位装置（如图3所示）的结构有以下特点：1.轮对组成采用RD3A、RD4A车轴，在车轴中部860毫米中心距上设有两个180毫米宽Φ198毫米粗的制动盘座。
第六章209P型客车转向架1．概述209P型转向架是在209T转向架基础上，取消踏面制动及相应的基础制动装置，改装盘形制动装置而成的。
25G型车基础制动采用盘行制动。
2．转向架主要技术参数表13．209P转向架结构和特点25G型车用209P转向架由构架装置、轮对轴箱定位装置、中央悬挂装置、基础制动装置组成（见图1）。
3.1构架装置（见图2）采用铸钢构架。
3.1.1 25G型车取消轴端发电机吊架，取消构架侧梁端部四角小端梁，并在端部用厚12mm钢板焊接封闭。
3.1.2原209T采用踏面制动时构架上焊接的各种制动吊座均取消，改为在两根横梁上分别焊接2个制动吊座，G型车不设踏面清扫器时，取消2个制动缸吊座。
3.2导柱式轮对轴箱定位装置（如图3）导柱式轮对轴箱定位装置，其结构有如下特点：3.2.1轮对须进行动平衡试验，其不平衡值不大于0.735N.m。
3.2.1.1车轴为RD3A车轴；3.2.1.2车轮为全加工整体辗钢车轮；3.2.1.3同一轮对两轮踏面滚动圆直径差不大于0.5mm。
3.2.2轮对轴箱装置中采用了整体金属迷宫式轴箱，内装经部审定的国产提速轴承，型号为NJ3226×1、NJP3226×1，发电车装用进口轴承，具有良好的密封效果和运行可靠性。
3.2.3定位座组成中的摩擦套采用奥贝球铁套，其具有自润滑性，可在无润滑条件下长期工作，耐腐耐磨性能好，摩擦系数低，基本上不磨对偶件。
组装后，其与弹性定位套间的间隙为0.5～0.8mm。
弹性定位套采用报部审批结构，内外套均采用45钢制作，外钢套表面淬火。
3.2.4为利于配件统一，检修方便，对偏重车根据需要可在轴箱簧下面加垫调整或选配轴箱簧试验载荷下高度，以保证车体水平及钩高要求。
3.2.5该转向架的轴箱弹簧参数（仅供参考）见表2。
YZ25G弹簧材质为60Si2CrV（A），其余采用60Si2MnA。
3.3摇枕弹簧装置（如图４）摇枕弹簧装置，其结构有如下特点：3.3.1枕簧横向跨距大，支承面高及采用长摇枕吊杆，有效地改善了车体的横向振动性能。
作业指导书209P（T）转向架构架作业指导书目录一、作业介绍 (3)二、作业流程图 (4)三、作业程序、标准及示范 (5)作业前准备 (5)除锈 (5)检查 (5)209系列转向架安全吊座 (6)焊修 (7)换套 (7)油漆 (7)完工整理 (7)四、工装设备、检测器具及材料 (8)五、附件 (10)附表1：导柱组装技术要求 (10)一、作业介绍1．作业地点：检修库。
2．适用范围：适用于 209P（T）转向架组装检修作业。
3．上道工序：转向架分解作业。
4．下道工序：转向架组装作业。
5．人员及工种要求：取得铁路岗位《培训合格证书》和《职业资格证书》，持双证上岗。
6．作业要点：6.1按规定要求穿戴好劳动防护用品。
6.2搬运各种零部件时轻拿轻放、严禁抛掷。
6.3正确使用工装、设备。
6.4氧气、乙炔放置距离不得小于5m，距离火源不得低于10m。
二、作业流程图三、作业程序、标准及示范图1 209T 型转向架构架侧梁;2—横梁;3—小端梁;4—摇枕吊座托架;56—轴箱弹簧支柱座; 7—闸瓦托吊座;8—缓解弹簧座9—固定杠杆支点座;10—制动拉杆吊座。
图2 检测构架上各销孔3.1.6构架与摇枕纵、横向挡间隙可使用调整垫板调整，焊缝开焊时焊修，磨耗板厚度小于2mm时，更换磨耗板。
纵向、横向缓冲器橡胶老化、破损时更新。
3.1.7构架上单元制动缸限位螺栓无松动，折损、失效时更新。
3.1.8构架上电机吊架须无裂纹、变形；电机吊销、杠杆固定销轴磨耗大于1mm 时更新；电机安全吊裂纹、腐蚀深度超过20%或丝扣不良时更换；调整丝杠、手轮、锁母、杠杆状态不良时更换；调整弹簧折损、裂损时更换；电机支座磨耗大于2mm 时焊修或更换。
3.1.9 各风管损坏或裂损更换时须采用不锈钢管。
3.2弹簧导柱加修符合其检修工艺要求，尺寸偏差不得超过附表1规定范围。
3.2导柱有裂纹时焊修或更换，弯曲变形或表面严重腐蚀时更换。
导柱扁销孔长度或宽度方向磨耗大于2mm时焊修。
