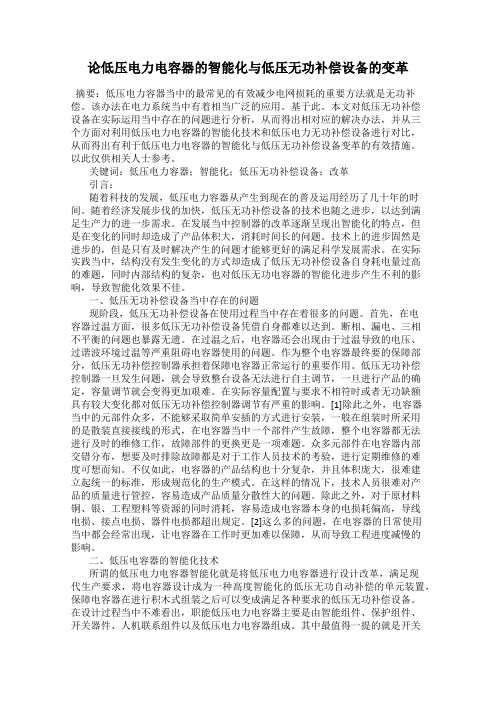

论低压电力电容器的智能化与低压无功补偿设备的变革摘要：低压电力容器当中的最常见的有效减少电网损耗的重要方法就是无功补偿。
该办法在电力系统当中有着相当广泛的应用。
基于此。
本文对低压无功补偿设备在实际运用当中存在的问题进行分析，从而得出相对应的解决办法，并从三个方面对利用低压电力电容器的智能化技术和低压电力无功补偿设备进行对比，从而得出有利于低压电力电容器的智能化与低压无功补偿设备变革的有效措施。
以此仅供相关人士参考。
关键词：低压电力容器；智能化；低压无功补偿设备；改革引言：随着科技的发展，低压电力容器从产生到现在的普及运用经历了几十年的时间。
随着经济发展步伐的加快，低压无功补偿设备的技术也随之进步，以达到满足生产力的进一步需求。
在发展当中控制器的改革逐渐呈现出智能化的特点，但是在变化的同时却造成了产品体积大，消耗时间长的问题。
技术上的进步固然是进步的，但是只有及时解决产生的问题才能够更好的满足科学发展需求。
在实际实践当中，结构没有发生变化的方式却造成了低压无功补偿设备自身耗电量过高的难题，同时内部结构的复杂，也对低压无功电容器的智能化进步产生不利的影响，导致智能化效果不佳。
一、低压无功补偿设备当中存在的问题现阶段，低压无功补偿设备在使用过程当中存在着很多的问题。
首先，在电容器过温方面，很多低压无功补偿设备凭借自身都难以达到。
断相、漏电、三相不平衡的问题也暴露无遗。
在过温之后，电容器还会出现由于过温导致的电压、过谐波环境过温等严重阻碍电容器使用的问题。
作为整个电容器最终要的保障部分，低压无功补偿控制器承担着保障电容器正常运行的重要作用。
低压无功补偿控制器一旦发生问题，就会导致整台设备无法进行自主调节，一旦进行产品的确定，容量调节就会变得更加艰难。
在实际容量配置与要求不相符时或者无功缺额具有较大变化都对低压无功补偿控制器调节有严重的影响。
[1]除此之外，电容器当中的元部件众多，不能够采取简单安插的方式进行安装，一般在组装时所采用的是散装直接接线的形式，在电容器当中一个部件产生故障，整个电容器都无法进行及时的维修工作，故障部件的更换更是一项难题。
低压柜无功功率补偿装置低压电力系统中，无功功率的控制是非常重要的，这是因为无功功率是由电网和负载中的电容和电感器件造成的。
在没有有效的无功功率控制装置的情况下，电网中的无功功率会增加，导致稳定性问题，并且会提高负载的功耗，从而导致额外的能源浪费和维护成本。
为了解决这些问题，一种常见的解决方案是使用无功功率补偿装置，它可以实现对电网中的无功功率的补偿和控制。
本文将介绍低压电力系统中常见的无功功率补偿装置，包括其原理、构成和工作方式。
一、无功功率的概念和作用无论何时，在交流电路中都存在两种功率：有功功率和无功功率。
有功功率是电路中产生的实际功率，例如，用于加热、照明和机械驱动等。
而无功功率表示电路中所存储的非实际功率，例如由电容和电感器件产生的电场和磁场存储的能量，它们在交流电路中进行能量变换，但不对负载产生直接效果。
在交流电力系统中，无功功率并不实用，因为它不对电网负载产生直接效果。
无功功率消耗了电能，但并不转化为其他有用形式的能量，所以完全不加以利用会浪费很多电能，需要进行正确的控制和管理。
通过无功功率补偿的控制，可以使得系统传输和分配电能更加稳定和可控，并且可以保证负载的安全运行。
二、无功功率补偿的原理无功功率补偿装置是通过串联电动势和电容器或并联电动势和电感器，来消除负载导致的无功功率的装置。
通过调整电动势或者电容器电感器的电流来改变电路中的电流相位，使负载的功率因数接近或者等于1，从而消除无功功率。
低压电力系统中的无功功率补偿装置主要由电容器、电感器、电动势和控制单元组成。
其中，电容器和电感器被称为补偿器件，电动势被称为补偿电源，控制单元提供了对补偿器件和补偿电源的控制。
（1）电容器电容器是低压无功功率补偿中最常用的器件，因为它具有成本低，效率高，维护简单等优点。
电容器可用于串联补偿或并联补偿。
电感器也是一种常用的补偿器件，主要用于串联补偿。
电感器可以帮助平衡电路中的电流和电压，消除负载和线路中的无功功率。

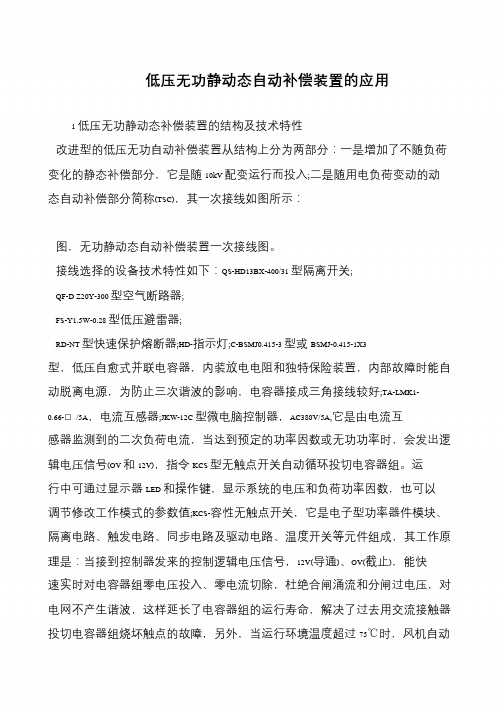

低压无功静动态自动补偿装置的应用1 低压无功静动态补偿装置的结构及技术特性改进型的低压无功自动补偿装置从结构上分为两部分：一是增加了不随负荷变化的静态补偿部分，它是随10kV 配变运行而投入;二是随用电负荷变动的动态自动补偿部分简称(TSC)，其一次接线如图所示：图，无功静动态自动补偿装置一次接线图。
接线选择的设备技术特性如下：QS-HD13BX-400/31 型隔离开关;QF-D Z20Y-300 型空气断路器;FS-Y1.5W-0.28 型低压避雷器;RD-NT 型快速保护熔断器;HD-指示灯;C-BSMJ0.415-3 型或BSMJ-0.415-1X3 型，低压自愈式并联电容器，内装放电电阻和独特保险装置，内部故障时能自动脱离电源，为防止三次谐波的影响，电容器接成三角接线较好;TA-LMK1-0.66-□/5A，电流互感器;JKW-12C 型微电脑控制器，AC380V/5A,它是由电流互感器监测到的二次负荷电流，当达到预定的功率因数或无功功率时，会发出逻辑电压信号(OV 和12V)，指令KCS 型无触点开关自动循环投切电容器组。
运行中可通过显示器LED 和操作键，显示系统的电压和负荷功率因数，也可以调节修改工作模式的参数值;KCS-容性无触点开关，它是电子型功率器件模块、隔离电路、触发电路、同步电路及驱动电路、温度开关等元件组成，其工作原理是：当接到控制器发来的控制逻辑电压信号，12V(导通)、OV(截止)，能快速实时对电容器组零电压投入、零电流切除，杜绝合闸涌流和分闸过电压，对电网不产生谐波，这样延长了电容器组的运行寿命，解决了过去用交流接触器投切电容器组烧坏触点的故障，另外，当运行环境温度超过75℃时，风机自动。

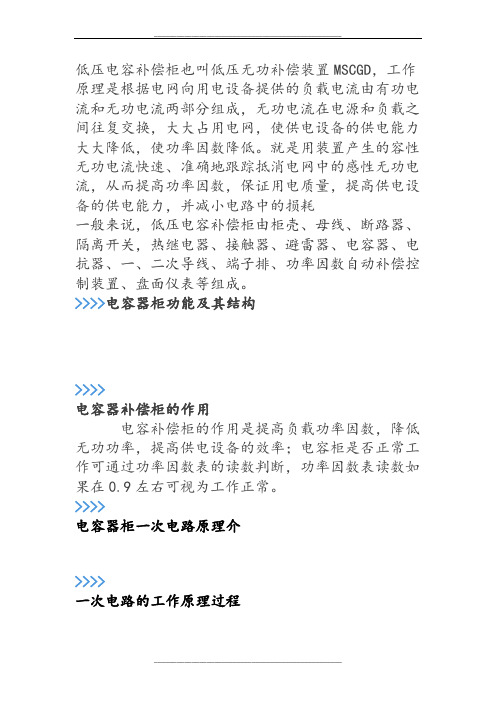

低压电容补偿柜也叫低压无功补偿装置MSCGD，工作原理是根据电网向用电设备提供的负载电流由有功电流和无功电流两部分组成，无功电流在电源和负载之间往复交换，大大占用电网，使供电设备的供电能力大大降低，使功率因数降低。
就是用装置产生的容性无功电流快速、准确地跟踪抵消电网中的感性无功电流，从而提高功率因数，保证用电质量，提高供电设备的供电能力，并减小电路中的损耗一般来说，低压电容补偿柜由柜壳、母线、断路器、隔离开关，热继电器、接触器、避雷器、电容器、电抗器、一、二次导线、端子排、功率因数自动补偿控制装置、盘面仪表等组成。
>>>>电容器柜功能及其结构>>>>电容器补偿柜的作用电容补偿柜的作用是提高负载功率因数，降低无功功率，提高供电设备的效率；电容柜是否正常工作可通过功率因数表的读数判断，功率因数表读数如果在0.9左右可视为工作正常。
>>>>电容器柜一次电路原理介>>>>一次电路的工作原理过程合上刀熔开关和断路器，无功功率补偿控制器根据进线柜电压和电流的相位差输出控制信号，控制交流接触器闭合和断开，从而控制电容器投入和退出。
>>>>元器件的作用分析HH15-160A刀熔开关HH15（QSA）系列开关熔断器组集负荷开关和熔断器短路保护功能于一体，结构紧凑，使用安全，主要用于具有高短路电流的配电和电动机电路中作为电源开关和应急开关，并作电缆的短路保护，由于开关手柄为旋转操作，特别适用于抽屉式开关柜中安装使用。
本开关系列全封闭结构，由接触系统、操作机构、手柄三部分组成。
由动、静触头及灭弧装置组成的接触系统均组装在由新型耐弧工程塑料制成的封闭壳体内，达到零飞弧；其工作性能的稳定、可靠，并在寿命期内无需用户维护或更换零件。
配用的高分断能力刀型触头熔断体串接在触头之间，当开关处于断开位置时，其外露导电部件均不带电，确保维修和更换熔断体的安全性（打开柜门开关处于断开状态）。
低压柜无功功率补偿装置低压柜无功功率补偿装置是一种能够为低压电网提供无功功率补偿的装置。
在电力系统中，无功功率是指电力系统中产生的由于电感负载、电容负载等而产生的无功功率，当无功功率过大时会导致电网电压不稳定，甚至引起电网故障。
对于低压电网来说，无功功率补偿装置的作用非常重要。
本文将介绍低压柜无功功率补偿装置的工作原理、应用领域以及与其他类型无功功率补偿装置的比较等内容。
低压柜无功功率补偿装置是一种集成了功率因数控制器、电容器、接触器等多种设备的装置。
其工作原理主要是通过检测电网中的无功功率，然后通过控制电容器的接入和断开来实现无功功率的补偿。
当电网中的无功功率过大时，功率因数控制器会发送信号给电容器，使其接入电网，从而降低电网中的无功功率；反之，当电网中的无功功率偏小时，功率因数控制器会发送信号给电容器，使其断开电网，从而增加电网中的无功功率。
二、低压柜无功功率补偿装置的应用领域低压柜无功功率补偿装置主要应用于工业、商业、住宅等领域。
在工业领域中，电感负载、电动机等设备所产生的无功功率占据了电网中相当大的比重，因此需要使用无功功率补偿装置来进行补偿，以确保电网的稳定运行。
在商业领域和住宅领域，虽然电感负载较少，但是由于电容负载、电子设备等所产生的无功功率也需要进行补偿，以保证电网的质量和稳定性。
三、低压柜无功功率补偿装置与其他类型无功功率补偿装置的比较1. 结构紧凑、占地面积小：低压柜无功功率补偿装置将功率因数控制器、电容器、接触器等设备集成在一个柜体内，因此其结构紧凑，具有占地面积小的特点，适合在空间有限的场所进行安装和使用。
2. 易于安装和维护：低压柜无功功率补偿装置的集成设计使其安装和维护非常方便，只需进行简单的接线和调试即可投入使用，大大减少了安装和维护的难度和成本。
3. 功能强大、稳定性高：低压柜无功功率补偿装置采用了先进的功率因数控制器，具有先进的控制算法和稳定的性能，能够对电网中的无功功率进行精准的补偿，保证了电网的稳定性和质量。
特高压变电站低压侧无功补偿装置特高压变电站作为电网中重要的组成部分，承担着将电力从发电厂输送到各级用电者的重要任务。
特高压变电站的低压侧无功补偿装置是其重要的组成部分，它对于保障电网的稳定运行和提高电能质量有着至关重要的作用。
本文将从基本原理、作用、结构和发展趋势等方面对特高压变电站低压侧无功补偿装置进行详细介绍。
一、基本原理特高压变电站低压侧无功补偿装置是用来调节电网的功率因数，提高电网的功率因数和负载的电能质量，从而提高电网的稳定性和可靠性。
在电路中，功率因数是指有功功率和无功功率之间的比值，通常用来表示电路中的消耗性能。
在实际运行中，如果电网的功率因数不足，会导致电网负载能力降低，电能质量下降，从而影响电网的有效运行。
而通过低压侧无功补偿装置的调节，可以有效提高电网的功率因数，保障电网的正常运行。
三、结构特高压变电站低压侧无功补偿装置通常由电容器组和电抗器组两部分组成。
电容器组用于补偿电网负载的感性无功功率，而电抗器组用于补偿电网负载的容性无功功率。
通过电容器组和电抗器组的组合使用，可以实现对电网功率因数的有效调节，以满足电网各种负载状态下的无功功率需求。
特高压变电站低压侧无功补偿装置还配备有控制系统和保护系统。
控制系统用来监测电网的功率因数和负载状态，根据实际需求对无功补偿装置进行控制调节，以保证电网的功率因数在合理范围内。
保护系统则用来监测无功补偿装置的运行状态，一旦出现故障或异常情况，能够及时采取保护措施，防止设备损坏或对电网造成影响。
四、发展趋势随着电力系统的不断发展和智能化技术的不断应用，特高压变电站低压侧无功补偿装置也在不断进行技术革新和提升。
未来，特高压变电站低压侧无功补偿装置的发展趋势主要包括以下几个方面：1. 智能化控制：将智能化控制技术应用到无功补偿装置中，实现对电网功率因数的精准控制和调节，提高无功补偿装置的运行效率和稳定性。
2. 多功能化应用：将无功补偿装置与其他电力设备进行互联，实现多功能化的应用，提高设备的整体性能和效益。
低压柜无功功率补偿装置一、概述随着电力系统的发展，越来越多的电子设备进入人们的生活和工作中，这些电子设备对电力系统的无功功率需求越来越大，导致电力系统中无功功率的严重失衡，影响了系统的稳定运行。
为了解决这一问题，人们提出了无功功率补偿技术，即通过无功功率补偿装置来实现无功功率的补偿，从而保障电力系统的稳定运行。
低压柜无功功率补偿装置是一种专门用于低压电力系统中的无功功率补偿设备，其作用是通过瞬时无功功率补偿来补偿电力系统中的无功功率，提高系统的功率因数，降低线路过载，提高电力系统的稳定性和可靠性，降低用电成本。
本文将对低压柜无功功率补偿装置的工作原理、分类、特点等进行详细介绍。
二、工作原理低压柜无功功率补偿装置的工作原理主要是基于功率因数补偿的技术原理。
在电力系统中，无功功率是电动机、变压器等感性负载在运行过程中消耗的电力，其大小与负载电流的相位有关，可以用来衡量电力系统中的电能损耗。
当电力系统中的功率因数较低时，无功功率的消耗增加，容易引起电力系统的谐波和过载等问题，从而影响系统的稳定运行。
为了解决这一问题，低压柜无功功率补偿装置应运而生。
低压柜无功功率补偿装置的工作原理是通过并联连接在负载侧的无功功率补偿电容器，根据实时监测到的系统的功率因数和无功功率需求，控制电容器的开关状态，实现对系统中无功功率的瞬时补偿，提高系统的功率因数。
当系统功率因数过低时，电容器自动投入电路，吸收多余的无功功率，当系统功率因数过高时，电容器自动退出电路，避免对系统造成过补偿的影响，从而实现对系统功率因数的稳定控制。
三、分类低压柜无功功率补偿装置主要分为静态无功功率补偿装置和动态无功功率补偿装置两种。
1.静态无功功率补偿装置：静态无功功率补偿装置采用电容器或电感器等无功功率补偿元件，并通过接触器等机械开关控制其工作状态，具有结构简单、稳定可靠的特点，适用于大部分低压电力系统。
2.动态无功功率补偿装置：动态无功功率补偿装置采用可编程控制器和功率电子器件实现对电容器的动态控制，在实时监测到系统功率因数和无功功率的情况下，通过触发器、晶闸管等元件实现对电容器的精确控制，具有响应速度快、调节精度高的特点，适用于对无功功率补偿要求较高的低压电力系统。
低压柜无功功率补偿装置【摘要】低压柜无功功率补偿装置在电力系统中扮演着重要角色。
它能够实现无功功率的补偿，提高电网的质量，减少电能的损耗，同时也能够减少环境污染。
本文从基本原理、分类、主要组成部分、安装调试以及效果评估等方面对低压柜无功功率补偿装置进行了详细介绍。
通过该装置的应用，可以有效改善电力系统的稳定性和可靠性，提高电能利用率，降低用电成本。
未来，低压柜无功功率补偿装置的发展趋势将更加智能化和高效化，为电力系统的发展和节能减排做出更大的贡献。
低压柜无功功率补偿装置在电力系统中具有重要作用，对提高电网质量和实现节能减排有着积极的促进作用。
【关键词】低压柜，无功功率补偿装置，电网质量，节能减排，基本原理，分类，组成部分，安装与调试，效果评估，发展趋势1. 引言1.1 低压柜无功功率补偿装置的重要性低压柜无功功率补偿装置是一种用于改善电网质量、提高电能利用效率的重要设备。
在现代工业生产中，电力系统中存在大量的电感性负荷，这些负荷会导致电网中的无功功率增加，从而影响电网的稳定运行和设备的正常工作。
低压柜无功功率补偿装置通过补偿电网中的无功功率，可以降低系统的无功损耗，改善电网的功率因数，提高电网的负载能力和稳定性。
低压柜无功功率补偿装置还能有效提高电力系统的能源利用效率，减少能源消耗和电力损耗，降低企业的用电成本。
随着我国能源资源日益紧张和环境污染日益严重，低压柜无功功率补偿装置的重要性日益凸显。
通过合理配置和运用低压柜无功功率补偿装置，可以有效提高电网的质量，减少供电设备的运行成本，降低环保排放，实现能源的可持续利用。
低压柜无功功率补偿装置在电力系统中具有非常重要的作用，不仅可以提高电网的质量和稳定性，还可以降低企业的用电成本，减少环保排放。
加强对低压柜无功功率补偿装置的研究和应用，对于推动电力系统的升级改造、实现可持续发展具有重要的意义。
1.2 低压柜无功功率补偿装置的作用1. 改善电网质量：在电力系统中，过多的无功功率会导致电网电压波动、谐波扩散等问题，影响电力系统的稳定性和可靠性。
特高压变电站低压侧无功补偿装置特高压变电站低压侧无功补偿装置，是指在特高压变电站的低压侧，采用无功补偿设备，对电网进行无功补偿，以提高电网的功率因素，减少无功功率的损耗。
特高压变电站是特高压输电系统的重要组成部分，其主要功能是将特高压电能通过变压器降压后，送入低压配电网中，供给用户使用。
在电能传输过程中，会产生一定的无功功率，这会造成电网的功率因素降低，从而降低电网的传输效率。
无功功率的存在还会造成电能的浪费和线路的潮湿等问题。
特高压变电站需要在低压侧进行无功补偿，以提高电网的功率因素和效率。
特高压变电站低压侧无功补偿装置通常由以下几部分组成：无功补偿容量、控制器、装置继电器和连接电缆。
无功补偿容量是无功补偿的核心部分，通常采用电容器来实现。
电容器能够提供无功功率，用来补偿电网中的无功功率缺失。
控制器是无功补偿装置的控制中心，通过监测电网的功率因素和无功功率，来控制无功补偿容量的开启和关闭。
装置继电器是用来控制无功补偿装置的开关动作，保证其正常运行。
连接电缆则用来将无功补偿装置与电网连接起来。
特高压变电站低压侧无功补偿装置具有以下几个优点：它能够提高电网的功率因素。
在电网中加入无功补偿装置，能够补偿电网中的无功功率，提高功率因素，从而提高电网的传输效率。
它能够减少无功功率的损耗。
无功功率的存在会造成电能的浪费和线路的潮湿等问题，通过进行无功补偿，可以降低无功损耗，提高电能的利用效率。
它能够提高电网的稳定性。
在电网负载变化较大时，无功补偿装置能够根据电网的需求，自动调节无功补偿容量，使得电网的稳定性更好。
它能够延长设备的使用寿命。
无功补偿装置能够减少电网中的无功功率，降低电流，减少设备的损耗，延长设备的使用寿命。
特高压变电站低压侧无功补偿装置在实际运行中也存在一些问题，主要包括容量不足、故障频发和控制不稳定等。
容量不足时，无功补偿容量无法满足电网的需求，无法进行有效的补偿。
故障频发时，装置继电器可能会出现故障，导致无功补偿装置无法正常工作。

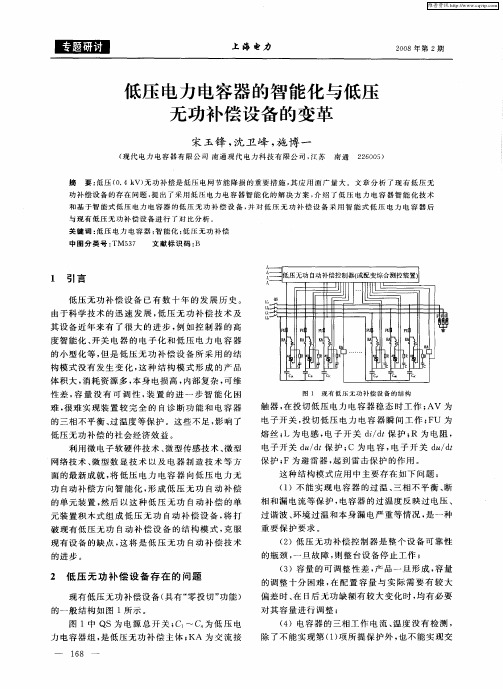

低压无功自动补偿装置的结构变革——浅谈基于TDS—K3系列智能型低压无功补偿器单体积木式组合无功自动补偿装置的应用效果分析摘要：本文分析了目前社会普遍使用低压无功自动补偿装置的现有结构模式存在的问题，提出了低压无功补偿器智能化的具体结构和基本功能，同时列举了几种采用智能型无功补偿器单体积木组合式低压无功自动补偿装置的结构和现场实际应用效果分析。
关键词：结构变革；智能型低压无功补偿器单体；积木式组合；应用效果分析；1、引言低压无功自动补偿装置的使用能够降低供配电设备电能损耗、提高供配电设备利用率，并在一定程度上改善供配电电能的电压质量，因此历来受到供电企业和用电客户的高度重视，受到非常广泛的应用。
低压无功自动补偿装置具有数十年的历史，由于电力、电器和电子技术的不断发展，装置性能不断提高，特别是现代电力电子和微电子技术在低压无功自动补偿装置上的应用，使投切低压电力电容器的开关性能得到很大改善，并且可以实现测量、统计等方面的更多功能。
目前社会普遍使用低压无功自动补偿装置的结构是由一台控制器和若干低压电力电容器、投切低压电力电容器的开关和一些保护组件在屏、柜或箱内组装而成，形成的产品体积大，内部复杂，可维性差，容量没有可扩性，装置的进一步智能化困难，例如很难实现装置的自诊断功能。
将低压电力电容器向低压无功自动补偿方向智能化，形成低压无功自动补偿的单体装置，然后以这种智能低压无功自动补偿的单体装置积木式组成各种形式的低压无功自动补偿装置，将打破传统低压无功自动补偿装置的结构模式，克服现有模式的缺点，这是低压无功自动补偿技术持续进步的一个新的方向。
利用微电子技术、计算机软件技术、微型网络通信技术、微型电量传感技术、微型数显技术以及电力电子技术等方面的最新成就，实现低压电力电容器智能化在实践上证明是可行的，并且可以做到结构简洁，体积小型化，容量大型化且扩容维护简便，资源和电损比传统产品可降低50%左右。
2、目前社会普遍使用低压无功自动补偿装置结构分析传统低压无功自动补偿装置结构如下图1所示。
图中 C1～Cn：低压电力电容器组；KA：交流接触器，投切低压电力电容器；FU：熔丝，电流保护之用；L：电感，电容器投运瞬间限流；R：电阻，电容器退运放电之用。
近几年来，低压无功自动补偿装置的技术在不断进步中，但这些进步主要表现为改进、提高或者完善图1中所示的各种部件的性能、质量，而没有改变装置的结构形式。
例如低压无功自动补偿控制器的多功能化和高智能化；有用电子开关（晶闸管、固态继电器）替代交流接触器，有的将交流接触器和电子开关二者结合使用，改善和提高开关性能等。
传统低压无功自动补偿装置的这种结构模式主要存在如下不足：1)实现电容器过温、三相不平衡、断相保护以及故障自诊断等进一步智能化困难；2)控制器是整个装置可靠性的瓶颈，一旦故障，则整台装置停止工作；3)容量的可扩性差，产品一旦形成，容量的扩展十分困难；4)设备的可维性差，故障的现场快速诊断和处理比较困难；5)产品结构复杂、体积庞大，不易标准化、规范化，生产的流水化困难，生产成本较高。
产品不便于远距离运输，生产厂家均在用户附近，不能形成规模化生产，影响了产品的质量。
3、低压电力电容器智能化方法低压电力电容器智能化就是将低压电力电容器设计成一种高度智能化的低压无功自动补偿的单体装置，可以将其积木式简单组装成各种形式的低压无功自动补偿装置。
下图2所示是低压电力电容器智能化的一种方法：图2 智能型低压无功补偿器单体工作原理示意图智能型低压无功补偿器单体主要由低压电力电容器、智能组件、开关器件、保护组件和人机联系组件等组成，可实现如下基本功能：控制根据无功功率缺额分相投切，基于机械触点的零投切开关零电压导通与零电流断开，自动/手动切换；测量 CT相位与变比自动校正，配电电压与电流、无功功率与功率因数测量，电容器三相电流与表面温度测量；信号投运、退运、自诊断故障提示；保护雷击、过压、欠压、涌流保护，电容器过电流、三相不平衡、断相和过温保护（过温能反映过电压、过谐波、电容器泄漏严重和环境温度过高等情况）；查询按键与数码管，或者红外或蓝牙抄表器或GPRS采集多种方式任选其一；统计配电电压、有功功率、功率因数等监测统计；积木式组合自动产生一个主机，其余则为从机，构成系统工作，个别从机故障自动退出，不影响其余工作，主机故障自动退出后在其余从机中自动产生一个新的主机，组成一个新的系统工作，根据无功功率缺额进行投切，容量相同的电容器按循环投切原则，容量不同的电容器按值投切。
4、低压无功自动补偿装置的结构变革智能式低压无功补偿器单体可以直接使用进行低压无功自动补偿，安装于用电设备旁，实现无功就地自动补偿，或者安装于现有配电柜、配电箱内部和计量柜底部，对一些配变容量小于100kVA的用户及新村配电等进行无功自动补偿，功能强、安装使用方便、投资省。
单台使用时接线如下图3图3 单台使用接线示意在单台容量不够需要多台的场合，或者需要多台积木式组成各种规格、容量的低压无功自动补偿装置时，可按如下图4所示接线。
图4 多台使用接线示意在需要监测配电大量参数的场合，可以将配电综合测控装置与其结合使用，如下图5图5 与配电综合测控装置配合使用示意5、实际应用案例分析具5.1 TDS低压智能型无功补偿器在供电企业综合（公用）变台低压侧中应用针对综合配电变压器的负荷变化情况，白天晚上用电量不一样，三相电流不平衡，电流、电压不稳有畸变，进行研究设计，大连市农电局、沈阳供电公司均选用了TDS —1380系列基于智能式低压电容器de组合式配电监测与无功补偿器箱，功率因数由补偿前0.57提高到0.95以上,有功损耗降低率达64%以上。
实践证明对于供配电线路设备增容降损，改善电压质量，提高电压合格率，经济和社会效益非常显著。
5.2 TDS智能型无功补偿器在电力用户专用变低压侧中应用5.2.1彻底解决了负荷三相不平衡的无功补偿补不够的难题由于实际用电中三相电流不平衡，可将一部分三相三线电容器组换成三相四线电容器组进行三相分补，实现了共补和分相补相结合的无功补偿。
例如贺奇玻璃制造（大连）有限公司送电后，由于企业自身原因，没有正式生产，变压器仅供出办公明等负荷，且三相不平衡，现场工程技术人员用综合配电测控装置对变压器二侧出力进行了24小时数据监测和采集，补偿前功率因数为0.32，月力率电费为13784.22 元，加装TDS智能无功补偿器后功率因数达到0.99 ，现月支出力率电费为0，月奖励为134.82元。
这样很多用户应用了TDS智能型无功补偿器成功地解决了上述难题，补偿后功率因数达到0.95以上。
5.2.2彻底解决了空载或轻负荷（低谷）用电的无功补偿难题(传统装置没有做到)对于部分用电客户用电负荷随时间变化极不平衡，有时晚间主变几乎空载和三相电流不平衡，导致无功补不上的问题进行研究解决，首先确定的补偿方式，采取共补和分相补相结合，科学运用了级数与级差相结合。
由于负荷较小，要实现准确的补偿，智能无功补偿器单体容量要分台阶如1.25 kVar、2.5 kVar、5 kVar、10 kVar、20kVar。
无功补偿总容量根据实测到的无功缺额加适当余量确定。
例如：贺奇玻璃制造（大连）有限公司、普兰店虫王庙村兴磊石矿补偿前功率因数为0.45，月力率电费为9816.87 元，加装TDS智能无功补偿器后功率因数达到0.96 ，月支出力率电费为0，月奖励为145.88元。
普兰店市广德机械公司补偿前功率因数为0.79，月力率电费为882.16 元，加装TDS智能无功补偿器后功率因数达到0.99 ，月支出力率电费为0，月奖励为180.24元。
这样很多用户应用了TDS智能型无功补偿器成功地解决了上述难题，补偿后功率因数达到0.95以上。
5.2.3彻底解决了负荷变化波动大且有谐波的无功补偿难题(传统装置没有实现)由于有的用电设备工作时负荷变化频繁且有较重的谐波，如吊车、电焊机、点焊机、亚弧焊机等传统无功补偿器无法实现准确的补偿，电容器单体容量要分台阶如20kVar、10 kVar、5 kVar、2.5 kVar、1.25 kVar。
由于存在电压、电流畸变，有智能控制器指挥先进的基于机械触点的过零投切开关来完成补偿。
例如：大连华美格栅有限公司补偿前功率因数为0.63，月力率电费为11179.02元，加装TDS智能无功补偿器后功率因数达到0.94 ，现月支出力率电费为0元，月奖励为392.69元。
普兰店市四达机械公司补偿前功率因数为0.60，月力率电费为1769.04 元，加装TDS智能无功补偿器后功率因数达到0.93 ，现月支出力率电费为0元，月奖励为164.46元。
这类用户就应用了TDS智能型无功补偿器成功地解决了上述难题，补偿后功率因数达到0.90以上。
实际上现场用电负荷情况是以上三种情况共同存在的，在实践中已采取了行之有效的办法来解决了上述难题，补偿后功率因数提高到0.90以上，这是普通的低压无功补偿装置所不能达到的补偿效果。
6、实际应用效果及特点目前社会上普遍使用的无功补偿器结构一直是结构繁杂，体积大，智能化低，故障多，补偿效果一般。
针对上述问题，应用TDS—K3智能型低压无功自动补偿器，不仅效果好，而且解决了过去解决不了的难题。
其特点如下：6.1可靠性。
智能化减少了人工操作。
传统的无功补偿器出现过流、过压，不是烧坏器件，就是电容器鼓包或爆炸；而TDS智能无功自动补偿器拥有特殊技术解决这一难题，不需要人工再去维护。
如瓦轴公司一车间就出现老式补偿器起火，断电严重影响生产安全，自从使用了本产品，补偿后功率因数达到0.95以上，效果非常好。
6.2可变性。
分相补解决了三相负荷不平衡造成的因素,由于负载复杂多变，导致三相电流不平衡，各相缺乏无功也不平衡，按每相实际上缺乏无功分相补，这样补的够补的足，功率因数达0.98以上，这在沈阳供电公司、大连市农电局综合变台和特殊的用电客户都有大量应用，补偿后效果特别好。
6.3彻底性。
解决了无负载时二次线圈无电流，一次线圈有损耗，功率因数特低，在0.2左右，采取特别技术，所缺无功也能补上，功率因数达0.95以上。
如贺奇玻璃制造（大连）有限公司、普市广德机械公司等。
6.4准确性。
多台阶，分的细，级数多，级差小，补的准。
解决了负载工作太频繁，一般补偿器补不上，多家无功补偿厂家去做都失败，如大连华美格栅公司的点焊机负载、普市四达机械的铸铝冲压负载、大连鑫链包装公司、大连北方船舶公司等，由于工作变换频率过快，自从应用了TDS智能型无功补偿器都达标。
6.5艰巨性。
解决了一般无功补偿器对有谐波的负载补不上的难题，补不上造成烧开关、炸电器；而TDS智能型无功自动补偿器不但能补上，也不损坏电容器，如大连环宇铸钢有限公司等。
