通信塔桅土建知识培训及通信铁塔技术要求宣讲

格式：ppt
大小：11.44 MB
文档页数：104

下载文档原格式

中国铁塔公司通信塔桅知识宣讲及技术标准汇报-20150110

0.15
0.15
0.15
0.15
0.15
0.1
6平台铁塔较3 6平台铁塔较平台铁塔增加 3平台塔重增
用钢量(t) 加比例（％）
2.5
11.76%
1.28
7.66%
4.04
17.97%
2.08
11.56%
3.29
12.17%
2.74
18.10%
23
铁塔标准化设计研发成果-共建型
共建型铁塔较同高度同塔型标准型铁塔用钢量平均高12%，天线搭载能力提高50%
0.15
0.15
0.15
0.15
0.15
0.15
6平台铁塔较3 6平台铁塔较平台铁塔增加 3平台塔重增
用钢量(t) 加比例（％）
1.09
10.07%
0.97
7.70%
1.31
9.84%
1.15
8.07%
1.98
9.95%
1.24
8.18%
22
铁塔标准化设计研发成果-共建型
铁塔标准化设计共建型铁塔与同高度同塔型标准型铁塔经济指标对比
单管塔拉线塔
城市占地小，有美化要求时使用
屋面拉线，需要空间大，拉线节点不能直接锚固在砖砌女儿
墙
附墙抱杆、撑杆（3m）
配重桅杆（6m）拉线桅杆（9m、12m、15m）增高架（6、9、12、15m，一般拉线）
美化天线路灯杆、美化树
屋面水箱、空调室外机
3
通信塔桅的种类
角钢塔
高度20m~60m，适用于县城、乡镇、田野、丘陵、山区等场景。
启动时间：2009年塔型种类：三管塔、角钢塔、法兰式单管塔、插接式单管塔等铁塔高度：50~60m 设计风压：0.35~0.55kN/m2 施工图：共计18套

通信铁塔工程培训交流

受力钢筋的接方式、受力钢筋和品种、级别、规格和数量，绑扎钢筋网的长宽和网眼
尺寸、绑扎钢筋骨架的长、宽、高，受力钢筋的间距、排距和保护层厚度，施工单位
是否按图纸和规范施工。
•
如果同时地网施工，检查接地角钢、接地扁钢制作情况。
• 现场验收合格、监理工程师签字认可
3、预埋件安装
工程工序内容
1、施工单位填写报验材料（包括），分项/分部工程施工表、验收记录：
• 现场验收合格、监理工程师签字认可
6、混回填土工程工程工序内容
1、施工单位填写报验材料， 2、审核报验材料 3、现场验收合格 4、监理工程师签字认可
参照标准《建筑地基基础工程施工质量验收规范》GB50202_2002 6.3.1、6.3.2、6.3.3
• 检查报验资料： • 抽查施工单位的报验资料，报验资料必须齐全，否则不进行现场验收。 • 报验方式：必须书面、特殊情况短信报验后补书面。报验时间是否与计划一致，偏离计划
• 地基验槽检查记录：A、主控项目：a、标高，b、长度宽度、c、边坡；B、一般项目：a、表面平整度，b、基低土性；地基处理记录（特殊情况下使用；地基钎探记录
• 备注：
• 基槽处理：地基处理包括流沙、淤泥，等情况这些情况发现及时向监理工程师汇报，听取监理工程师的指导建议和意见。部分基站在基槽开挖同时做铁塔地网。
工
混5凝.7土混浇凝筑土需工旁程站，第5.8项参照《建筑电气工程质量验收规范GB50303-2002》
第57.项8 详防见雷《接移地动工通程信工程钢塔桅结构验收规范》YD/T5132-2005《钢结构验收规范》GB50
2055.9-2回00填1土工程第8、9项参照《建筑工程资料管理规定》
5.10 塔基验收

中国铁塔通信基站土建基础知识培训

第一部分土建基础知识一、通信基站建筑的基本构件及其作用
一般通信基站土建工程是由基础、墙和柱、楼板、屋顶、门等组成。基础：是指铁塔(房屋)下部埋在土中的承重构件。承受和传递荷载。墙体：承重、围护、分隔。楼板：可分隔楼层空间。承受和传递荷载。屋顶：承重、围护。门窗：门主要用做交通联系，兼采光、通风。窗主要用做采光、通风和眺望。
砖砌平拱过梁砖砌弧拱过梁钢筋砖过梁
（ 1）砖砌过梁
现浇
（ 2）钢筋混凝土过梁预制
洞口上方力的传布
砖砌平拱过梁
砖砌弧拱过梁
40~50mm 20~30mm
≯1.2米
可达3~4米
钢筋砖过梁：在门窗洞口上的砌体中配以钢筋的过梁
5~7皮砖内用M5以上砂浆砌筑 240 ≯2米 Φ 6~Φ 8 30
无筋扩展基础的受力、传力特点
基础受力在刚性角范围以内 . 基础宽度超过刚性角范围而破坏 .
b
b1 b2
b
b1 b2
h2
h1
h
α
h
B
(b)
B0 B0 B1
h1
α
B
h2
无筋扩展基础构造示意
阶梯型基础砖基础
b
b1 b2
60 60 60
60 60 60 （60） 100 120 120 120
α
h1
50
热力管穿越楼层
30
一般管道
热力管
C20干硬性细石混凝土
六、屋顶
（一）屋顶的类型
1、平屋顶：当屋顶的坡度在10%以内为平屋顶。
2、坡屋顶：当屋顶的坡度在10%以上为坡屋顶。（二）屋顶的组成屋顶主要由屋顶承重结构部分和屋面防水层部分组成。特殊屋顶还附加有顶棚、保温层、隔热层等。上人屋顶尚需做地面层。

《通信铁塔技术要求(V1.1)》

中国铁塔股份有限公司Q/ZTT 1001—2015通信铁塔技术要求V1.12015-05-13发布2015-05-14实施中国铁塔股份有限公司发布目录11总则 .............................................................................................32术语 .............................................................................................43基本规定 .........................................................................................44铁塔结构技术要求 .................................................................................44.1一般规定 ....................................................................................4.2荷载与作用 ..................................................................................454.3材料选用 ....................................................................................4.4构件设计 ....................................................................................894.5节点连接 ....................................................................................114.6铁塔制作技术要求 ............................................................................114.7铁塔安装技术要求 ............................................................................134.8铁塔验收要求 ................................................................................134.9铁塔维护要求 ................................................................................134.10铁塔工艺及防雷接地要求 .................................................................... 5标准铁塔选择与使用 ...............................................................................155.1落地标准铁塔 ................................................................................155.2屋顶标准铁塔塔身 ............................................................................165.3屋顶天线标准美化外罩规格 ...................................................................... 6非标铁塔 .........................................................................................附录A 铁塔建设的无线工艺要求分析 .....................................................................17A.1运营商的网络制式 ...............................................................................A.2分场景建设需求 .................................................................................1718A.3天线挂高的需求 .................................................................................19A.4铁塔无线专业工艺要求 ...........................................................................附录B 通信铁塔分类与标准化设计 ......................................................................21B.1通信铁塔分类与应用建议 .........................................................................21B.2铁塔风压设计要求 ...............................................................................22B.3落地塔的83种标准化设计 ........................................................................24B.4屋顶塔塔身的11种标准化设计 ..................................................................25B.5屋顶天线美化外罩的8种标准化规格 ..............................................................前言本技术要求依据相关国家标准和行业标准，结合中国铁塔股份有限公司（以下简称为“公司”）建设实际情况，提出了公司在铁塔建设上的技术要求，将为公司铁塔建设提供技术依据。

通信塔桅土建知识培训及通信铁塔技术要求

通信塔桅土建知识培训及通信铁塔技术要求宣讲
部门：研发中心 2014.10
第一部分：通信塔桅土建知识一.通信塔桅的种类及特点二.作用在通信塔桅上的荷载三.塔桅基础类型和设计简介四.通信塔桅的施工控制五.工程事故实例分析
通信塔桅的种类
通信塔桅
拉线式塔桅格构式拉线塔
圆管格构式
自立式塔桅
通信塔桅的施工控制
塔桅基础施工控制要点：
1、基础定位是否准确；基坑大小和深度是否满足设计要求——验槽； 2、钢筋绑扎和混凝土质量是否满足设计要求 ——隐蔽工程验收/混凝土试块报告； 3、塔桅预埋件定位是否正确，偏差是否满足规范要求。 4、接地端子是否预留到位。 5、基础回填土质量是否达到设计要求 ——压实系数、回填标高。
第一部分：通信塔桅土建知识一.通信塔桅的种类及特点二.作用在通信塔桅上的荷载三.塔桅基础类型和设计简介四.通信塔桅的施工控制五.工程事故实例分析
作用在通信塔桅上的荷载 1.塔身荷载类型：竖向荷载---塔身自重、裹冰荷载、施工检修荷载水平荷载---风荷载、地震荷载由于塔身属于高大直立式高耸结构，水平荷载将对结构产生最不利影响。水平荷载中又以风荷载为主。风荷载的大小与该地区基本风压、基站场地海拔高度、塔桅体型、天线面积和塔桅构件的挡风系数、铁塔自振周期等因素有关。附录一为建筑荷载简介
塔桅基础种类和设计简介
常见塔桅基础种类
根据基础的不同形式，大致可分为：深基础——桩基；浅基础——独立基础、条形基础、筏板基础；岩石锚杆基础——用于基岩较浅且难以开挖时。
塔桅基础种类和设计简介
角钢塔（四角塔、三角塔）、钢管塔（四管塔、三管塔）基础角钢塔（钢管塔）基础主要承受每个塔脚传来的竖向压力、竖向拔力和水平力，以及塔底部整体倾覆力矩。 1、塔脚下独立基础: 刚性基础、柔性基础 2、塔脚下独立桩基承台：单桩、多桩 3、整体筏板基础 4、塔脚下独立锚杆基础

通信基站铁塔安装培训 PPT

v 钢塔全部安装完毕后，必须进行拉线初拉力和钢塔垂直度测量调正，桅杆中心垂直倾斜度不得大于被测高度的H /1500。
5、构件连接和固定的质量控制
v 各类构件的连接接头，必须经过检查合格后，方可紧固和焊接。
v 塔柱、横杆、斜杆及塔楼主梁的连接螺栓必须100%穿孔，次要部位的螺栓允许有总数2%的不穿孔，但必须用电焊补救，焊缝强度等于该节点全部螺栓强度。对于高强度螺栓，必须等于所缺螺栓强度。临时连接时，螺栓、螺母不必须少于安装孔总数的1/3。
施工组织设计或施工方案、安全措施。对不符合要求的方案，必须责令重新编制或修改。
2、铁塔安装准备
v 安装前，必须按照构件明细表和安装排列图（或编号）核对进场的构件，查验质量证明书和设计更改文件。并根据预组装的合格记录进行，严禁勉强组装，
v 检查铁塔根开与基础根开尺寸是否相等。
3、自立式铁塔安装
三、铁塔安装
v 铁塔安装条件 v 铁塔安装准备 v 自立式铁塔安装 v 拉线式铁塔安装 v 构件连接和固定的质量控制
1、铁塔安装条件
v 设计文件已通过会审； v 基础已验收； v 构件齐全、并有预组装记录； v 施工机具齐全，工程技术人员和现场操作人员都
到位； v 铁塔安装前，监理人员必须审定批准承包单位的
通信基站铁塔安装培训
一、铁塔概念
v 按铁塔使用功能划分 v 按铁塔材料结构划分 v 按铁塔外形划分
1、按铁塔功能划分可分为：
v 通信铁塔 v 微波通信铁塔 v 广播发射铁塔 v 电视发射铁塔 v 电力铁塔 v 照明铁塔及其他用途的铁塔。
2、按铁塔材料结构划分可分为：
v 砖混结构塔 v 钢筋混凝土塔 v 角钢组装塔 v 钢管组装塔等
v 采用结点板连接的节点，相接触的两平面贴合率不低于 75%，用0.3mm塞尺检查，插入深度的面积之和不得大于节点面积的25%。

通信铁塔设计培训课件

d) 基础严禁做在杂填土、回填土上(监理必须验槽)，
地基为非岩石时，必须进行钎探。
61
基坑开挖，未到老土层
62
到老土层，但还没有钎探
63
应付验槽，貌似已平整场地
64
清干净了，未凿台阶
65
基坑超挖时，应采用加长柱的方法处理
66
e) 防雷接地网自身连接以及与塔基锚栓、钢筋之间的连接应牢固。
4、一体化基站：
优点：工期短拆装方便。
缺点：基础全部暴露在室外造价高塔高较低
适用场景：应急基站
18
各种塔型的特点
19
铁塔选型
各种塔型比较
铁塔选型，除满足通信要求外，主要影响因素有：
（1）安全方面：四角角钢塔、四管塔较好
（2）经济方面：四角角钢塔或三管塔较为经济
（3）美观方面：业主一般比较喜欢单管及美化塔
13
4）已经使用的塔一旦发生事故，很难补救，只能重建。 5）塔身如有严重质量问题，一般也只能通过返工解决。
14
各类塔的特点
1、单管塔及美化塔：
优点：占地面积小，外形美观
缺点：稳定性差，加工工艺要求高，运输困难。造价高
适用场景：业主对塔架外观要求高或风景区内。
15
2、三管塔和四管塔：
2）常用的基础形式（1）独立基础（2）筏板（筏锚）基础（3）（机械钻孔、人工挖孔）桩基
54
独立基础
筏板基础
单管塔、三管塔筏基
57
单管塔、三管塔桩基
58
3）基础选型当地质条件满足设计要求时，基础选型次序如下：
（1）从经济方面考虑：独立基础（人工挖孔桩）→筏板基础→桩基（机械桩）

08通信塔知识培训(08)

3
1、单管塔介绍
4
1、单管塔介绍
5
1、单管塔介绍
6
4、单管塔介绍
7
1、单管塔介绍
1.3.2、主体（塔身）结构：塔段、法兰、筋（加劲）板、高强度连接螺栓；
8
1、单管塔介绍
1.3.2、主体（塔身）结构：塔段、法兰、筋（加劲）板、高强度连接螺栓；
9
1、单管塔介绍
1.3.3、上下爬人结构；
11
1、单管塔介绍
第一平台到第二平台有一翻门，如需要到第二平台操作，拉开翻门，由外爬梯到第二平台；操作完毕后，必须将翻门关紧；

12
1、单管塔介绍

1.3.4：避雷结构及接地方式；
13
1、单管塔介绍

1.3.4：避雷结构及接地方式；

1、单管塔采用塔身作为自然接地，每节段采用95 平方铜芯线或者扁铁连接，底部采用接地扁钢与塔基础接地体相连； 2、单管塔采用单单独接地扁铁接地，两根扁铁从避雷针底部引下，底部与塔基础接地体相连；馈线采用三点接地，在一平台，第二平台，走线架上均有铜牌，铜牌与避雷地网相连，馈线上的接地线与铜牌用螺栓可靠连接。
【同心圆型】
同心圆型落地景观塔实景图片（杭州联通余杭李家桥基站）造型说明：本景观塔造型统一、协调成为标志性建筑景观。适用场合：交通沿线、城镇景区、工业园等地的通信基站建设。规格尺寸：分别由五个直径为2600mm间距600mm同 29 一个圆心的圆组成
【风帆型】
风帆型落地景观塔实景图片（杭州移动八方电信基站）造型说明：本景观塔为风帆样的造型，象征一帆风顺的含义。适用场合：交通沿线、城镇景区、工业园等地的通信基站建设。规格尺寸：长5400mm * 宽2200mm * 高640mm。

中国铁塔铁塔培训资料

32
3.1 塔身设计规范
塔身设计严格按照国家及行业规范进行，具体规范如下：
• 1、无线专业的有关工艺要求； • 2、《移动通信工程钢塔桅结构设计规范》YD/T 5131-2005； • 3、《高耸结构设计规范》GB 50135-2006； • 4、《建筑结构荷载规范》GB50009－2012； • 5、《钢结构设计规范》GB50017-2011； • 6、《建筑抗震设计规范》GB50011-2010（2016年版） • 7、《混凝土结构设计规范》（GB50010-2011）； • 8、《钢结构单管通信塔技术规程》CECS 236:2008； • 9、《移动通信工程钢塔桅结构验收规范》YD/T 5132-2005； • 10、《通信局(站)防雷与接地工程设计规范》YD 50689—2011； • 11、现行的其它有关设计施工规范、规程。
21
2.2 平台-拉线塔
楼顶拉线塔（增高架）一般直接采用支架的形式，而不采用平台。
22
2.3 地脚螺栓
塔型
地埋件个数
材质
规格
锚固长度
至基础边缘的距离
单管塔角钢塔三管塔四管塔
12个以上 4个或6个
6个 6个或8个
Q235，35号、45号钢
M36M60不
等
满足锚固要求
>4d
1、连接基础与塔身，承上启下的作用；传力途径：塔身主材—肋板—法兰—地脚螺栓—基础。 2、螺栓的防腐，有涂沥青、黄油，镀锌，包封混凝土。 3、地脚螺栓的包封，不仅仅是保护地脚螺栓，而且出于受力考虑。
12
1.3 塔型特点-仿生树
结构组成 •主材：卷管； •辅材：高分子聚合物。
优点 •造型精致逼真、外形美观优雅； •占地面积较小、伪装效果好。

基站铁塔土建技术要点及相关要求PPT课件

三、铁塔站施工各阶段管理要点
1、定点放线根据市邮电院设计图纸总平面布置进行定位，定位原则为： ⑴基站位置宜于商混车通行，电源、传输易接入，基础尽可能远离河道、
洼地，预防不均匀沉降及增加基础加固成本。 ⑵基站院内完工后须高于周边自然平20㎝以上，以防止地表水倒灌。 ⑶院墙大门位置应设在离交通道路最近的方向，便于使用维护。 ⑷基站选址要远离高压线杆路，符合当地规划、航空限高等要求，以免造
（4）做好浇筑前准备，不具备条件不能开工。（人员到位，振捣棒至少 4根，冬季施工保温草帘塑料薄膜备好，照明，混凝土及时供货等）
（5）二次浇筑前，原混凝土面凿毛，浇高标号砂浆，处理好施工缝。（6）每个铁塔混凝土浇注过程中留试块，1组共3块，试压后作为安装铁
塔依据，及质量依据，与供货单、浇注记录等归入竣工资料。
10-15天，冬季30天，要以浇注混凝土时预留试块试压结果为依据，由监理确定是否具备安装条件，如可以安装须出具铁塔安装通知单。（3）铁塔安装完毕后立即组织验收，调垂直度，基础螺栓顶部段焊，塔基用混凝土包封。独管塔包封必须预留排水孔，分公司负责确定塔体上司标朝向。（4）铁塔安装前先由塔厂提供信宇监理出具的出厂合格证明，分公司做好协调工作，缩短安装时间；安装时不能与机房同时作业，以防坠落伤人；安装工人持证上岗。
（7）监督施工单位监理单位做好现场混凝土试块，及时试压。（试压可在当地质检中心进行，安排监理旁站，报告由监理汇总后提交分公司）
（8）及时组织验收，可分批次进行。施工单位撤场前安排监理初验，确保现场整洁，无遗留问题，避免二次进场、二次污染，杜绝业主投诉。
三、铁塔站施工各阶段管理要点
（9）为进一步深化属地化管理，建议分公司加强内部培训，组织管理人员、监理、施工单位，可由监理主讲，培训施工规范，讲解设计图纸。

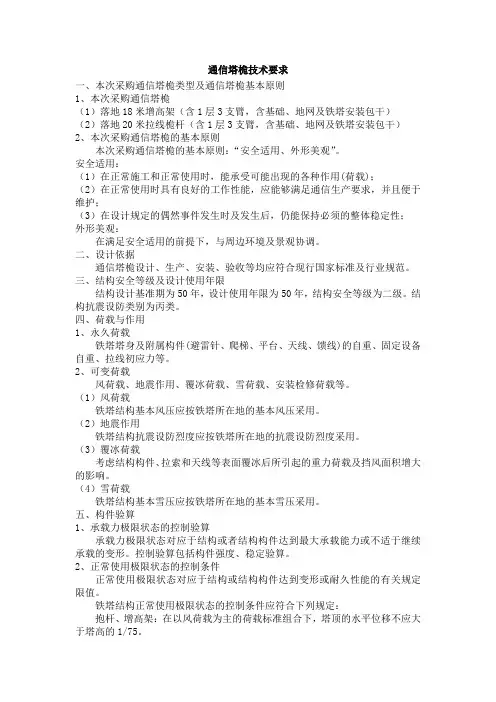

通信塔桅技术要求

通信塔桅技术要求一、本次采购通信塔桅类型及通信塔桅基本原则1、本次采购通信塔桅（1）落地18米增高架（含1层3支臂，含基础、地网及铁塔安装包干）（2）落地20米拉线桅杆（含1层3支臂，含基础、地网及铁塔安装包干）2、本次采购通信塔桅的基本原则本次采购通信塔桅的基本原则：“安全适用、外形美观”。

安全适用：（1）在正常施工和正常使用时，能承受可能出现的各种作用(荷载)；（2）在正常使用时具有良好的工作性能，应能够满足通信生产要求，并且便于维护；（3）在设计规定的偶然事件发生时及发生后，仍能保持必须的整体稳定性；外形美观：在满足安全适用的前提下，与周边环境及景观协调。

二、设计依据通信塔桅设计、生产、安装、验收等均应符合现行国家标准及行业规范。

三、结构安全等级及设计使用年限结构设计基准期为50年，设计使用年限为50年，结构安全等级为二级。

结构抗震设防类别为丙类。

四、荷载与作用1、永久荷载铁塔塔身及附属构件(避雷针、爬梯、平台、天线、馈线)的自重、固定设备自重、拉线初应力等。

2、可变荷载风荷载、地震作用、覆冰荷载、雪荷载、安装检修荷载等。

（1）风荷载铁塔结构基本风压应按铁塔所在地的基本风压采用。

（2）地震作用铁塔结构抗震设防烈度应按铁塔所在地的抗震设防烈度采用。

（3）覆冰荷载考虑结构构件、拉索和天线等表面覆冰后所引起的重力荷载及挡风面积增大的影响。

（4）雪荷载铁塔结构基本雪压应按铁塔所在地的基本雪压采用。

五、构件验算1、承载力极限状态的控制验算承载力极限状态对应于结构或者结构构件达到最大承载能力或不适于继续承载的变形。

控制验算包括构件强度、稳定验算。

2、正常使用极限状态的控制条件正常使用极限状态对应于结构或结构构件达到变形或耐久性能的有关规定限值。

铁塔结构正常使用极限状态的控制条件应符合下列规定：抱杆、增高架：在以风荷载为主的荷载标准组合下，塔顶的水平位移不应大于塔高的1/75。

拉线塔：在以风荷载为主的荷载标准组合下，塔体结构任意点的水平位移不应大于该点与塔脚间距离的1/75，塔体任意两层拉线层间水平位移差不应大于该两层拉线间距的1/50。

通信塔桅土建知识培训及通信铁塔技术要求共105页文档

通信塔桅土建知识培训及通信铁塔技术要求
11、用道德的示范来造就一个人，显然比用法律来约束他更有价值。—— 希腊
12、法律是无私的，对谁都一视同仁。在每件事上，她都不徇私，因为好人不会去做法律不允许的事情。——弗劳德
14、法律是为了保护无辜而制定的。——爱略特 15、像房子一样，法律和法律都是相互依存的。——伯克
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！

通信基站塔桅维护培训课件.共70页

16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃
ห้องสมุดไป่ตู้
END
通信基站塔桅维护培训课件.
1、战鼓一响，法律无声。——英国 2、任何法律的根本；不，不成文法本身就是讲道理 ……法律，也 ----即明示道理。— —爱·科克
3、法律是最保险的头盔。——爱·科克 4、一个国家如果纲纪不正，其国风一定颓败。—— 塞内加 5、法律不能使人人平等，但是在法律面前人人是平等的。 ——波洛克

【培训课件】-通信建设工程-铁塔知识课件(2020)

11
五、自立式铁塔安装质量控制铁塔安装可采用单件单装，扩大拼装和综合安装，有条件的还可以采用整体起板的方法安装。 ⒈ 采用扩大拼装（单根杆件拼接成组合件进行安装）时，对容易变形的构件，监理人员应要求承包单位做强度和稳定性验算，需要时，应采取加固措施。 ⒉ 采用综合安装时监理人员应查验承包单位划分的独立单元是否合理，每一体系（单元）的全部构件安装完毕后，是否具有足够的空间，强度和可靠的稳定性。 ⒊ 采用整体起板安装时承包单位进行安装时，监理人员应复查设计单位复算是否同意，设计单位是否对辅助设施及设备有完整的计算。
⒋塔靴的安装位置应符合施工图设计要求，塔靴与基础顶面应密切贴合，允许间隙3mm，但面积不超过25%，塔靴螺栓孔与基础顶面预埋螺栓中心轴线偏差≤1.5mm，各个塔靴中心间距就相等，允许偏差 ≤2.5mm，四边形塔的对角线应相等，偏差≤3mm，各个塔靴高度偏差 ≤1.5mm，每个塔靴调好水平后应采取临时加固措施，使其承担一个或几个结构单元负载，第一个结构单元安装完毕后，应用经纬仪检验结构安装的准确性和垂直度，符合要求后用钢结构做永久性支撑或在塔靴钢板下填充水泥砂浆。
通信建设工程-铁塔知识
目录
第一章开工前对安全的控制第二章铁塔安装质量控制第三章进场材料的质量控制第四章施工现场检查第五章铁塔安装完成后检查第六章铁塔安装工程的竣工验收
第一章开工前对安全的控制
铁塔施工是项高空作业工程，安全的问题显得特别的重要。
一、监理人员应要求施工单位根据场地条件、设备条件、施工人员、施工季节编制施工安全组织措施，作为施工组织设计的一部分，经审核后必须认真执行。
一、塔体安装应具备下列条件： 1.设计文件已通过会审； 2.铁塔基础养护28天，且强度达到设计要求; 3.基础已验收，有验收文件； 4.地阻测试（一般的地阻应＜5Ω）; 5.构件齐全、并有预组装记录； 6.施工机具齐全，工程技术人员和现场操作人员都到位； 7.铁塔安装前，监理人员应审定批准承包单位的施工组织设计或施工方案，对不符合要求的方案，应责令重新编制或修改。
