车床的结构和工作原理车床是一种用于加工金属和其他硬质材料的重要机床。
它由床身、主轴、主轴头、进给机构、切削刀具和工件夹具等组成。
下面将详细介绍车床的结构和工作原理,以帮助读者更好地了解这一机械设备。
一、车床的结构1. 床身:车床的床身是其最基本的组成部分,通常由铸铁制成,具有较高的稳定性和刚性。
床身形状可以有水平床身和立式床身两种,其设计取决于工件形状和车床用途。
2. 主轴:主轴是车床上最重要的部件之一,它负责带动切削工具旋转。
主轴安装在床身上,并由主轴头进行支持和定位。
主轴通常由电机、轴承和齿轮传动系统组成,能够提供所需的转速和扭矩。
3. 主轴头:主轴头是主轴与切削工具之间的连接部分。
它通常包括主轴齿轮箱、齿轮传动系统和主轴头卡盘。
主轴头卡盘是一个夹持刀具的装置,可以根据加工需要更换不同类型的刀具。
4. 进给机构:车床的进给机构负责移动切削工具相对于工件进行加工。
它包括纵向进给机构和横向进给机构。
纵向进给机构通过调整主轴头的位置实现工件的纵向进给和退刀。
横向进给机构通过横向滑板的移动实现切削工具在工件上的横向进给。
5. 切削刀具:切削刀具是车床上用于切削金属的工具。
常见的切削刀具有车刀、切槽刀、镗刀等。
切削刀具通过主轴和主轴头卡盘的连接,以旋转或移动方式进行切削加工。
6. 工件夹具:工件夹具是将待加工工件固定在车床上的装置。
它通常由卡盘、快换夹具和工件支撑装置等组成,以保证工件在加工过程中的稳定性和安全性。
二、车床的工作原理车床的工作原理是将切削刀具相对于工件进行旋转或移动,在切削过程中将工件上的金属材料削除,从而得到所需形状和尺寸的零件。
1. 启动车床:首先,启动车床的电源,使主轴开始旋转。
根据加工需要,调整主轴速度和方向,确保切削刀具的旋转方向与加工要求一致。
2. 定位工件:使用工件夹具将待加工工件固定在车床上的适当位置。
采用正确的夹持方法和紧固力度,以确保工件在加工过程中的稳定性和精度。
数控车床结构原理
数控车床是一种能够实现自动加工的机床,它通过计算机控制系统来实现加工程序的编程和控制。
数控车床的结构原理主要由以下几个部分组成。
1. 床身:数控车床的床身是整个机床的基础,它负责支撑和固定其他各个部件。
通常采用铸铁材料制成,具有良好的刚性和耐磨性。
2. 主轴箱:主轴箱是数控车床的主要部件之一,它包括主轴和主轴驱动系统。
主轴是用于安装和传动刀具的轴,可以根据加工需要进行转速调节和前进后退运动。
3. 刀架:刀架是数控车床上刀具的支承部件,用于安装和固定刀具。
通常有多个刀架,可以实现多刀具同时工作,提高加工效率。
4. 工作台:工作台是用于固定工件的部件,一般具有可调节和旋转的功能,可以实现多个角度的加工。
5. 运动系统:数控车床的运动系统由伺服电机、滚珠丝杠、导轨等组成。
它负责实现各个轴向的运动,包括主轴前进后退、工作台移动、刀架上下等。
6. 控制系统:数控车床的控制系统由计算机和数控装置组成。
通过控制系统,可以实现加工程序的编程和控制,包括刀具的进给速度、切削深度、加工路径等参数的设定。
数控车床的工作原理是,通过输入加工程序和相关参数,计算机控制系统将其转换为相应的运动指令,通过控制主轴箱和刀架的运动,实现对工件的加工。
同时,计算机控制系统还能够对加工过程进行监控和调整,确保加工质量和精度的要求。
卧式车床的原理与结构分析卧式车床是一种常用的机械加工设备,广泛应用于金属加工行业。
它以其独特的结构和高效的工作方式受到了广大工程师和操作人员的青睐。
本文将对卧式车床的原理与结构进行详细分析,帮助读者更好地理解和应用这一设备。
一、卧式车床的原理卧式车床的原理基于切削与运动的关系,通过刀具对工件进行切削来实现加工目的。
其原理主要涉及以下几个方面:1. 主轴运动原理:主轴是车床上用于固定刀具并提供转动力的核心组成部分。
在卧式车床中,主轴通过电机驱动,带动工件在切削过程中以一定的速度旋转。
这样切削刀具与工件之间的相对运动将形成切削力,从而将工件上的材料切削掉。
2. 切削刀具原理:切削刀具是卧式车床中负责切削工件的重要工具。
它通常由高硬度材料制成,如硬质合金或陶瓷。
切削刀具的结构设计合理性将直接影响车床的加工效率和切削质量。
常见的切削刀具形状有圆柱刀、面刀、车刀等,通过切削的方式将工件上多余的材料削除。
3. 进给原理:卧式车床的进给系统用于控制切削刀具相对于工件的运动速度。
在加工过程中,切削刀具需要沿着工件表面前进,以便逐渐削除所需量的材料。
进给系统通常由主轴马达、伺服系统、进给滚珠螺杆等组成,能够实现精准的进给操作。
二、卧式车床的结构分析卧式车床的结构设计既追求刚性和稳定性,又要兼顾便于操作和维护。
下面将对其主要组成部分进行分析:1. 床身:卧式车床的床身是支承和固定其他部件的基础,其稳定性和承载能力对整个车床的加工质量至关重要。
床身通常由高强度铸铁制成,经过精密加工和热处理,以确保刚性和稳定性。
2. 主轴系统:主轴系统是卧式车床的核心组件。
它由主轴、主轴头、主轴轴承等构成。
主轴系统负责提供转动力,并通过各种传动装置将转动动力传递给刀具或工件。
主轴头上通常设有通孔,以便通过插销等方式夹住刀具。
3. 变速器:变速器是卧式车床用于调节主轴转速的装置。
由于不同的加工任务需要不同的切削速度,变速器提供了多个不同速度的档位,使操作人员可以根据需要选择合适的转速。
型号C5116a单柱车床的基本结构和工作原理说明型号C5116a单柱车床是一种常见的金属加工设备,用于加工各类中小型零件,特别适用于车削圆柱、圆锥、端面、内外螺纹等零件。
本文将对型号C5116a单柱车床的基本结构和工作原理进行详细说明。
一、基本结构:1. 变速箱:位于车床床身的尾部,用于调整主轴的转速。
2. 主轴箱:位于床身的中部,主要包括主轴系统、强刚性箱体和变速机构。
3. 床身:为整个车床的支撑结构,由机械铸铁制成,具有高强度和刚性。
4. 刀架:位于床身顶部,可沿着床身纵向滑动,用于固定和调整切削刀具。
5. 车床床支:用于支撑床身,使其保持稳定。
6. 传动系统:用于主轴和刀架的传动。
二、工作原理:型号C5116a单柱车床的工作原理是通过主轴和切削刀具的相对运动来实现对工件的加工。
具体工作原理可分为以下几个步骤:1. 安装工件:首先将待加工的工件安装在车床工作台上,并利用螺纹或夹具固定。
确保工件的稳定性和精度要求。
2. 固定切削刀具:根据加工需求,在刀架上选择合适的切削刀具,并安装和固定。
确保切削刀具的位置和角度与工件要求相符。
3. 调整切削参数:根据工件材料、形状和加工要求,调整车床的主轴转速、进给速度和切削深度等参数。
4. 进给运动:启动主轴,使其按照设定的转速旋转起来,同时通过传动系统将动力传递给刀架,使其实现工件的进给运动。
5. 切削过程:当主轴旋转,刀架进行进给运动时,切削刀具与工件产生相对运动,刀具沿着工件表面切削削屑,从而实现对工件的切削。
6. 加工完成:根据工件的加工要求和切削路径,控制切削深度、进给速度等参数,使切削刀具顺利完成对工件的加工。
7. 去除削屑:在切削过程中,削屑会随着刀具的运动产生。
及时清理削屑,保持加工过程的顺利进行。
通过以上步骤,型号C5116a单柱车床能够完成对各类中小型零件的加工。
其基本结构和工作原理的合理设计,使得车床可以固定和调整切削刀具,具有较高的加工精度和稳定性。

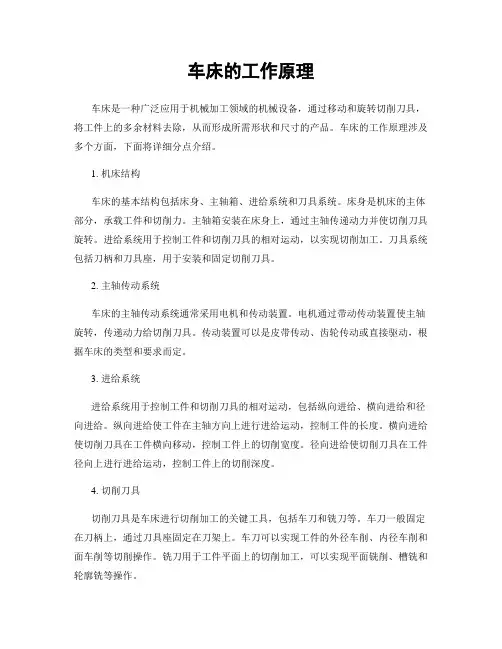

车床的工作原理车床是一种广泛应用于机械加工领域的机械设备,通过移动和旋转切削刀具,将工件上的多余材料去除,从而形成所需形状和尺寸的产品。
车床的工作原理涉及多个方面,下面将详细分点介绍。
1. 机床结构车床的基本结构包括床身、主轴箱、进给系统和刀具系统。
床身是机床的主体部分,承载工件和切削力。
主轴箱安装在床身上,通过主轴传递动力并使切削刀具旋转。
进给系统用于控制工件和切削刀具的相对运动,以实现切削加工。
刀具系统包括刀柄和刀具座,用于安装和固定切削刀具。
2. 主轴传动系统车床的主轴传动系统通常采用电机和传动装置。
电机通过带动传动装置使主轴旋转,传递动力给切削刀具。
传动装置可以是皮带传动、齿轮传动或直接驱动,根据车床的类型和要求而定。
3. 进给系统进给系统用于控制工件和切削刀具的相对运动,包括纵向进给、横向进给和径向进给。
纵向进给使工件在主轴方向上进行进给运动,控制工件的长度。
横向进给使切削刀具在工件横向移动,控制工件上的切削宽度。
径向进给使切削刀具在工件径向上进行进给运动,控制工件上的切削深度。
4. 切削刀具切削刀具是车床进行切削加工的关键工具,包括车刀和铣刀等。
车刀一般固定在刀柄上,通过刀具座固定在刀架上。
车刀可以实现工件的外径车削、内径车削和面车削等切削操作。
铣刀用于工件平面上的切削加工,可以实现平面铣削、槽铣和轮廓铣等操作。
5. 控制系统现代车床通常配备数控系统,用于控制机床的运动和加工过程。
数控系统由计算机和伺服系统组成,具有自动化程度高、精度高和生产效率高的特点。
数控系统可以通过编程指令来控制机床的加工路径、加工深度和进给速度等参数。
6. 加工工艺车床的加工工艺包括工件夹持、刀具选择、切削参数设置和加工顺序等。
工件夹持是将工件固定在机床上以保持切削过程的稳定性和精度。
刀具的选择根据工件材料和加工要求进行,包括刀具材料、刀具形状和刀具尺寸等。
切削参数的设置包括切削速度、进给速度和切削深度等,通过优化这些参数可提高加工效率和加工质量。
车床和铣床的机械结构与工作原理机械工程是一门综合性的工程学科,涉及到机械结构的设计、制造、运行和维护等方面。
在制造业中,车床和铣床是两种常见的机械设备,它们在零部件加工和制造过程中起着重要的作用。
本文将重点介绍车床和铣床的机械结构和工作原理。
车床是一种用于旋转切削加工的机床,广泛应用于零部件的制造过程中。
它主要由床身、主轴、进给系统和刀架等部件组成。
床身是车床的主体结构,通常由铸铁材料制成,具有足够的刚性和稳定性。
主轴是车床的核心部件,它通过驱动装置使工件进行旋转运动。
进给系统用于控制刀具在工件上的运动,实现不同形状的切削加工。
刀架是安装刀具的部件,可实现刀具的进给和退刀。
车床的工作原理是通过主轴驱动工件进行旋转,同时刀具在工件上进行切削。
在切削过程中,刀具通过进给系统控制切削深度和进给速度。
车床可以实现多种切削加工操作,如车削、镗削、切断和螺纹加工等。
通过不同刀具的选择和切削参数的调整,车床可以加工出各种形状和尺寸的零部件。
铣床是一种用于平面切削加工的机床,常用于批量生产和复杂零部件加工。
它主要由床身、工作台、主轴和进给系统等部件组成。
床身和工作台是铣床的主体结构,床身具有足够的刚性和稳定性,工作台用于固定和夹持工件。
主轴是铣床的核心部件,通过驱动装置使铣刀进行旋转运动。
进给系统用于控制铣刀在工件上的运动,实现不同形状的切削加工。
铣床的工作原理是通过主轴驱动铣刀进行旋转,同时工作台在水平和垂直方向上进行移动。
在切削过程中,铣刀通过进给系统控制切削深度和进给速度。
铣床可以实现多种切削加工操作,如平面铣削、立铣、槽铣和齿轮加工等。
通过不同铣刀的选择和切削参数的调整,铣床可以加工出各种形状和尺寸的零部件。
总结起来,车床和铣床是机械工程中常见的加工设备,它们通过不同的机械结构和工作原理实现零部件的加工和制造。
车床主要用于旋转切削加工,而铣床主要用于平面切削加工。
它们在制造业中起着重要的作用,广泛应用于各个领域。

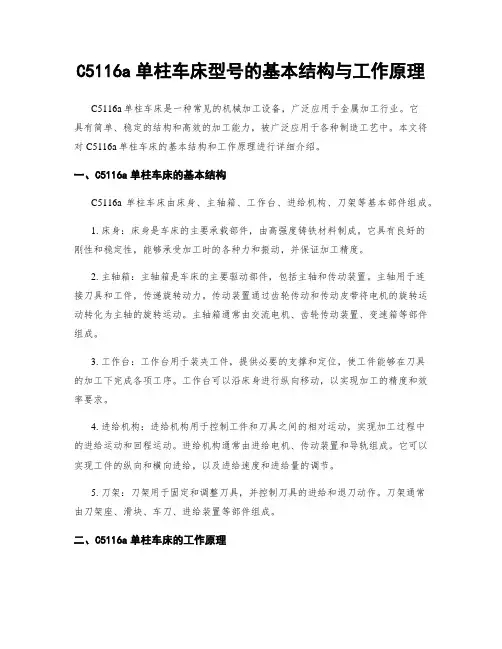

C5116a单柱车床型号的基本结构与工作原理C5116a单柱车床是一种常见的机械加工设备,广泛应用于金属加工行业。
它具有简单、稳定的结构和高效的加工能力,被广泛应用于各种制造工艺中。
本文将对C5116a单柱车床的基本结构和工作原理进行详细介绍。
一、C5116a单柱车床的基本结构C5116a单柱车床由床身、主轴箱、工作台、进给机构、刀架等基本部件组成。
1. 床身:床身是车床的主要承载部件,由高强度铸铁材料制成。
它具有良好的刚性和稳定性,能够承受加工时的各种力和振动,并保证加工精度。
2. 主轴箱:主轴箱是车床的主要驱动部件,包括主轴和传动装置。
主轴用于连接刀具和工件,传递旋转动力。
传动装置通过齿轮传动和传动皮带将电机的旋转运动转化为主轴的旋转运动。
主轴箱通常由交流电机、齿轮传动装置、变速箱等部件组成。
3. 工作台:工作台用于装夹工件,提供必要的支撑和定位,使工件能够在刀具的加工下完成各项工序。
工作台可以沿床身进行纵向移动,以实现加工的精度和效率要求。
4. 进给机构:进给机构用于控制工件和刀具之间的相对运动,实现加工过程中的进给运动和回程运动。
进给机构通常由进给电机、传动装置和导轨组成。
它可以实现工件的纵向和横向进给,以及进给速度和进给量的调节。
5. 刀架:刀架用于固定和调整刀具,并控制刀具的进给和退刀动作。
刀架通常由刀架座、滑块、车刀、进给装置等部件组成。
二、C5116a单柱车床的工作原理C5116a单柱车床是一种切削加工设备,主要用于对金属工件进行加工。
其工作原理主要包括以下几个方面:1. 夹紧工件:首先,将工件夹紧在工作台上,确保工件固定稳定。
2. 选择切削刀具和参数:根据工件的材料和加工要求,选择合适的切削刀具,并进行相应的刀具调整和装夹。
3. 开始加工:通过操作控制台上的启动按钮,使电机和主轴启动。
主轴运转后,切削刀具开始旋转。
工件和切削刀具之间的相对运动是通过进给机构控制的,可以实现工件沿纵向、横向和径向的进给运动。
简述数控车床结构数控车床是一种高精度、高效率的机床,它的结构设计和工作原理都非常复杂。
本文主要介绍数控车床的结构和组成部分,以及每个部分的功能和作用。
一、数控车床的结构数控车床的整体结构可以分为床身、主轴箱、进给箱、刀架、工作台等几个部分。
下面分别介绍每个部分的结构和作用。
1.床身床身是数控车床最基本的部分,它承载整个机床的重量和力量。
床身通常由铸铁或钢板制成,具有高强度和稳定性。
床身上安装了主轴箱、进给箱、刀架和工作台等组件。
2.主轴箱主轴箱是数控车床的核心部分,它包括主轴、主轴马达、主轴箱壳体、主轴前轴承和后轴承等组件。
主轴箱的主要作用是驱动工件旋转,完成车削加工。
3.进给箱进给箱是数控车床的另一个重要部分,它包括进给马达、进给螺杆、进给箱壳体、进给前轴承和后轴承等组件。
进给箱的主要作用是控制工件的进给速度和方向,完成车削加工。
4.刀架刀架是数控车床的切削部分,它包括主轴箱和进给箱中的伺服电机、刀架壳体、刀架座、刀杆、刀片等组件。
刀架的主要作用是控制刀具的位置和方向,完成车削加工。
5.工作台工作台是数控车床的工件支撑部分,它包括工作台床身、工件卡盘、工件支撑、工作台传动等组件。
工作台的主要作用是固定工件,并控制工件的旋转和进给。
二、数控车床的组成部分数控车床的组成部分主要包括数控系统、伺服系统、机械传动系统和液压系统等。
1.数控系统数控系统是数控车床的核心部分,它控制着整个机床的运动和加工过程。
数控系统包括硬件和软件两部分,硬件包括主板、数控器、显示屏等组件,软件包括编程软件、操作软件等组件。
数控系统可以实现自动化加工,提高生产效率和产品质量。
2.伺服系统伺服系统是数控车床的关键部分,它控制着刀架和进给箱的运动和位置。
伺服系统包括伺服电机、伺服驱动器、编码器等组件,它们通过信号传递和反馈控制实现精确的位置控制。
3.机械传动系统机械传动系统是数控车床的重要部分,它负责将电能转换成机械能,驱动主轴和进给箱的运动。
车床各部分的组成名称及工作原理车床是一种用来加工金属材料的机械设备,由许多部分组成。
下面将介绍车床各部分的组成名称及工作原理。
一、床身床身是车床的主要支撑结构,通常由铸铁制成。
床身的工作原理是提供稳定的支撑和刚性,使得车床能够承受切削力和振动。
二、主轴箱主轴箱是车床的核心部件,它通过主轴将工件固定在车床上。
主轴箱通常由主轴、轴承和齿轮组成。
工作时,主轴通过驱动装置旋转,使工件进行旋转加工。
三、进给系统进给系统用于控制工件在车床上的运动。
它包括进给轴、进给箱和进给机构。
进给轴是连接进给装置和刀架的部件,进给箱用于传动和控制进给轴的运动,进给机构则根据加工要求提供不同的进给速度和进给量。
四、刀架刀架是用来夹持和控制切削刀具的部件。
它通常由底座、刀架体和刀架滑块组成。
底座固定在床身上,刀架体可以在底座上滑动,刀架滑块用于固定切削刀具。
刀架的工作原理是通过调整刀架滑块的位置和角度来控制切削刀具的切削深度和方向。
五、主马达主马达是提供车床动力的部件。
它通常由电动机和传动装置组成。
主马达的工作原理是通过电动机将电能转换为机械能,然后通过传动装置传递给主轴箱,驱动车床进行加工工作。
六、冷却系统冷却系统用于降低加工过程中产生的热量,保持车床和工件的温度稳定。
冷却系统通常包括冷却液箱、冷却泵和冷却管路。
冷却液通过冷却泵被抽送到切削区域,降低切削温度,同时携带走切屑和金属屑,保持加工表面的质量。
七、控制系统控制系统用于控制车床各部分的运动和加工过程。
它通常由数控装置和编程设备组成。
数控装置接收编程设备输入的加工信息,然后根据预设程序控制车床的运动和加工参数,实现自动化的加工过程。
总结起来,车床各部分的组成名称包括床身、主轴箱、进给系统、刀架、主马达、冷却系统和控制系统。
它们各自的工作原理相互配合,使车床能够实现高效、精确的金属加工。
通过对这些部分的了解,我们可以更好地理解车床的工作原理和加工过程。
简述机床的各部分组成和工作原理机床是制造工业中常见的一种设备,广泛应用于金属加工领域。
它通过将工件固定在工作台上,并利用切削工具对工件进行各种形状的切削、磨削等加工操作,从而将工件加工成所需的形状和尺寸。
机床由多个部分组成,每个部分都有特定的功能和工作原理。
一、主要部分组成:1.床身:床身是机床的主体框架,承载其他所有零部件,具有高强度和刚性。
床身一般采用铸铁材料制造,具有良好的吸震性能和稳定性。
2.主轴箱:主轴箱支持切削工具进行切削,具有水平和垂直两种方式。
主轴箱通常由主轴和主轴轴承组成,可以进行高速旋转。
3.进给机构:进给机构用来驱动工作台、滑板等零部件的移动,实现工件的进给运动。
进给机构包括导轨、滚珠螺杆、伺服电机等。
4.刀架:刀架是机床上切削工具的支承部分,可以实现工件的切削加工。
刀架可以根据加工需要进行各种角度和方向的调整。
5.润滑系统:润滑系统用于对机床各零部件进行润滑和冷却,减小磨损和热变形,提高加工质量和效率。
6.控制系统:控制系统是机床的大脑,负责控制各零部件的运动和操作。
控制系统通常采用数控技术,可以实现自动化、高精度和高效率的加工。
二、工作原理:机床的工作原理可以简单概括为:将工件固定在工作台上,通过主轴和切削工具对工件进行切削、磨削等加工操作。
具体而言,机床的工作原理包括以下几个方面:1.工件夹紧:将待加工的工件固定在工作台上,通常采用夹具或卡盘等装置。
夹紧工具可以根据加工需要进行调整和固定,确保工件在加工过程中的稳定性和精度。
2.切削操作:通过切削工具对工件进行切削、磨削等加工操作。
切削工具通常由高速钢或硬质合金制成,具有锐利的切削刃。
主轴驱动切削工具旋转,切削工具在工件表面产生切削力,将工件材料切削下来,形成所需的形状和尺寸。
3.进给操作:进给机构驱动工作台或滑板等零部件,使工件相对于切削工具进行进给运动。
进给速度和运动方式可以根据加工需要进行调整,实现工件的各种形状和尺寸的加工。
