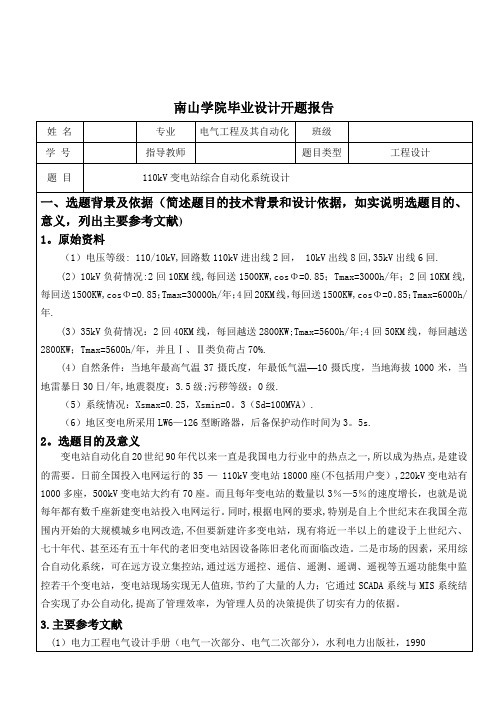

南山学院毕业设计开题报告
2．负荷的计算和主变的选择：
（1)负荷的计算和无功补偿
本变电所的电压等级为110/35/10kV，主要的负载在35kV和10kV的线路上.负荷的计算就是把35kV和10kV电压等级上的总的负载算出来.一方面，为了提高电网的有功功率，也就是降低无功功率，要对电网进行无功补偿,这样就使选择的主变压器的容量减小，降低了成本。
另一方面，为使变电所的功率因数不低于0.9,要对系统进行无功补偿,也就是把10kV和35kV线路上负载的功率因数从0.8提高到0.9，而在具体的补偿中，使用并联电容器的补偿方式。
（2）主变压器的容量选择
在本设计中，为了满足运行的灵敏性和供电的可靠性，应选两台三绕组变压器，主变压气容量应根据5—10年的发展规划进行选择，并考虑变压器正常运行和事故时的过负荷能力。
所以每台变
压器的额定容量按S
n =0.7P
M
（P
M
上一步无功补偿后的视在功率，即供电容量）选择，同时每台主
变压器的容量不应小于一、二级负荷之和，依据上述要求选择所用变压器的型号。
3．短路电流的计算:
短路电流的计算主要是为了选择电气设备、校验电气设备的热稳定性和动稳定性,进行继电保护的设计和调整.对于整个电网来说，要考虑在不同地点同时发生短路时的情况，将设计的主接线按其阻抗的形式转化为电力系统界限的示意图，再根据所选主变的参数、线路的阻抗进行短路电流的计算。
4．一次设备的选择与校验:
按正常运行的条件进行选择，对110kV、35kV和10kV的母线按经济的电流密度算出其截面，。
110kv变电站设计开题报告110kV变电站设计开题报告一、引言110kV变电站是电力系统中重要的组成部分，承担着电能的输送、转换和分配等关键任务。
本开题报告旨在介绍110kV变电站设计的相关内容，包括设计目标、设计原则、设计流程以及所需的技术和资源等。
二、设计目标110kV变电站的设计目标是确保电能的高效、稳定和安全传输。
具体目标包括：1. 提供足够的电力容量，满足周边地区的用电需求。
2. 保证电能的可靠供应，降低停电风险。
3. 提高电能的传输效率，减少能量损耗。
4. 保障变电站的安全性，防止事故和故障的发生。
三、设计原则在110kV变电站的设计过程中，需要遵循以下原则：1. 安全性原则：确保变电站的设备和系统安全可靠，防止火灾、爆炸和其他事故的发生。
2. 经济性原则：在满足设计目标的前提下，尽量降低建设和运营成本。
3. 环境友好原则：减少对周围环境的影响，采用清洁能源和低碳技术。
4. 可持续发展原则：考虑未来的扩展和升级需求，确保变电站的长期可用性和可持续发展。
四、设计流程110kV变电站的设计流程主要包括以下几个步骤：1. 资料收集与分析：收集相关的技术资料和数据，进行综合分析，明确设计需求和约束条件。
2. 方案设计：根据设计需求，制定合适的变电站布局方案，并进行初步设计。
3. 设备选型：根据方案设计，选择合适的设备和器件，包括变压器、开关设备、保护装置等。
4. 系统设计：设计变电站的电力系统，包括电流、电压、频率等参数的计算和优化。
5. 安全设计：根据安全性原则，设计安全系统和防护措施，确保变电站的安全运行。
6. 施工图设计：根据初步设计和系统设计，制定详细的施工图纸，包括电气布线、设备安装等。
7. 施工和调试：根据施工图纸进行变电站的施工和设备安装，并进行系统调试和测试。
8. 运行和维护：变电站建成后，进行正常运行和定期维护，确保设备和系统的可靠性和安全性。
五、所需技术和资源110kV变电站设计所需的技术和资源包括：1. 电力系统分析和计算技术：对电力系统的负荷、电流、电压等参数进行计算和分析。
110kV变电站设计开题报告引言变电站是电力系统中重要的组成部分，起着电能转换、配电和维护电力系统稳定运行的关键作用。
本开题报告旨在介绍和分析110kV变电站的设计要求和主要工作内容。
背景电力系统中的变电站负责将高电压的输电线路转换为适用于城市和工业用电的低电压，以及提供供电的可靠保障和维护。
110kV变电站是中等电压范围内的重要设备，因其输电距离较近、工作压力适中，被广泛应用于城市和工业电力系统中。
设计目标本次设计旨在完成一个满足以下要求的110kV变电站：1.供电可靠性：确保高质量的电力供应，避免停电和电压波动的发生。
2.安全性：保证设备的安全运行，避免火灾事故和人员伤亡。
3.经济性：合理控制建设和运营成本，提高能源利用效率。
4.环保性：采用可持续发展的技术和设备，减少对环境的影响。
设计内容为了实现上述设计目标，本次110kV变电站设计将涉及以下主要内容：1.变电站规模确定：根据输电线路的长度和负载需求，确定变电站的容量和规模，并选择合适的技术参数。
2.设备选型和布置：选择合适的变压器、断路器、开关设备等主要设备，并合理布置在变电站的平面布局中。
3.保护措施设计：设计适当的保护措施，包括过电压保护、过流保护、短路保护等，确保设备和人员的安全。
4.自动化系统设计：设计自动化控制系统，实现对设备的远程监控、故障诊断和智能运行。
5.环境影响评估：评估变电站对周围环境的影响，采取措施减少电磁辐射和噪音污染。
6.施工和验收标准：制定合理的施工方案和验收标准，确保工程质量和安全。
7.运行规程和维护策略：制定运行规程和维护策略，保证变电站的正常运行和设备的长寿命。
方法和技术在本次设计中，我们将采用以下方法和技术：1.系统分析和仿真：通过对电力系统进行分析和仿真，评估电压、电流等参数的稳定性和可靠性。
2.设备选型和技术参数优化：根据变电站的需求和技术要求，选择合适的设备和技术参数，并优化其性能。
3.自动化控制系统设计：采用现代化的自动化控制系统，实现对设备和过程的监控、控制和管理。
开题报告---110KV变电站电气一次系统初步设计XXX本科毕业设计（论文）开题报告题目：某110KV变电站电气一次系统设计随着工业时代的发展，电力已成为人类历史发展的主要动力资源，要科学合理的驾驭电力必须从电力工程的设计原则和方法上理解和掌握其精髓，提高电力系统的安全可靠性和运行效率。
从而达到降低生产成本提高经济效益的目的。
众所周知，电能是发展国民经济的基础，是一种无形的、不能大量存储的二次能源。
点能的发、变、送、配和用电几乎是同一时间完成的，须相互协调与平衡。
变电和配电是为了电能的传输和合理的分配在电力系统中占很重要的地位，其都是由电力变压器来完成的。
因此变电所在供电系统中的作用是不言而喻的。
随着高薪技术的发展和应用，对电能质量和供电可靠提出了心的要求，高压、超高压变电站的设计和运行系统必须适应这种新形势，因此，改善电网结构结构，提高供电能力与可靠性以及综合自动化程度，以满足日益增长的社会需求是电力企业的首要目标。
变电所是联系发电厂和用户的中间环节，一般安装有变压器及其控制和保护装置，起着变换和分配的电能的作用。
为了保证在送变电过程中的供电可靠性，首先要满足的就是变电所的设计规范。
进入21世纪后，我国电力仍将以较高的速度和更大的规模发展，电源和电网建设的任务仍然很重。
作为发电厂和用户的中间环节，变电和分配电能的重要组成部分，变电所将面临电力体制改革和技术创新能力的双重挑战，如何合理的设计一个变电所，使之在技术上、管理上适应电力市场化体制和竞争需要，促使电网互联范围的不断扩大，是这次设计的主要目的。
课题研究目标、内容、方法和手段：1．确定主接线：根据设计任务书，分析原始材料与数据、列出技术上可能实现的2—3个方案，经过技术经济比较，确定最优方案；2．选择主变压器：选择变压器的容量、台数、型号等；3．短路电流计算：根据电气设备选择和继电保护整定的需要，选择短路计算点，绘制等值网络图（使用AutoCAD软件），计算短路电流，并列表汇总；4．电气设备的选择：选择并效验断路器、隔离开关、电抗器、电流互感器、电压互感器、母线、电缆、避雷器等、选用设备的型号、数量汇总设备一览表；5．配电装置设计；6．防雷保护设计。
湖南工业大学本科毕业设计（论文）开题报告（2011届）学院（部）：电气与信息工程学院专业：电子信息工程学生姓名：班级学号指导教师姓名：职20 10 年12 月11日2电力系统与本所的连接情况1）带设计的变电站是一座降压变电站，担负着向该地区工厂、农村供电的重要任务；2）本变电站有两回平行线路与110KV电力系统连接，有两回35KV电力系统连接；3）本变电站在系统最大运行方式下的系统正负阻抗的标幺值表示图如图1*S 级=100MV A，110KV及35KV电源容量为无量大，阻抗值各包含平行线阻抗在内。
电所不考虑装调相机、电容器等无功补偿设备，35KV因电网线路的电容电流较小，也不用设消弧线圈，110KV出线无电源。
电力负荷水平：110KV进出线共2回，两回进线为平行供电线路，正常送电容量各为35000KV A；35KV进出线共2回，两回进线连接35KV电源输送容量各为35000KNAck；10KV出线共12回，全部为架空线路，其中3回每回输送容量按5000KV A设计，其余5回出线每回输送容量为4000KV A，再预留四个出线间隔，待今后扩建。
本变电站自用电主要负荷如表1-2表1-2110KV变压器自用电负荷序号设备名称额定容量(KW)功率因数安装台数工作台数备注主充电机20 0.85 1 1 周期性负荷浮充电机 4.5 0.85 1 1 经常性负荷主变通风0.15 0.85 32 32 经常性负荷蓄电池通风 2.7 0.85 1 1 经常性负荷检修、试验用电15 0.85 经常性负荷载波通讯用电1 0.85 经常性负荷屋内照明 5.2屋外照明 4.5生活水泵 4.5 0.85 2 2 周期性负荷福利区用电 1.5 0.85 周期性负荷5环境条件1）当地年最高温度39.1，年最低温度-5.9，最热月平均温度29，最热月平均地下0.8m土壤温度21.5；2）当地海拔高度1518.3m；3）当地雷电日T=25.1日/年。
毕业设计(论文)开题报告
三相短路电流的计算步骤如下：
(1)根据已经选择的变电站主接线方案画出电气主接线图；
(2)根据规定的电气设备选择任务，确定所用的短路计算点；
(3)计算各个电气元件的电抗标么值，画出以标么值表示的等值电路图；
(4)对各短路计算点进行网络化简，求出X*∑；
(5)求出各个电源对短路点的转移阻抗；
(6)求出各个电源的计算电抗Xca，由运算曲线查出各时刻的短路电流标么值,最后求出各短路计算点的三相短路电流。
四．主要电气设备的选择
1.断路器和隔离开关的选择
断路器和隔离开关的型式选择要根据电压等级、安装地点、对系统稳定运行的影响等因素决定。
断路器选择校验内容：1)选择类型；2)选择额定电压；3)选择额定电流；4)校验切断能力；5)校验热稳定性；6)校验动稳定性。
隔离开关的选择校验内容：1)选择类型；2)选择额定电压；3)选择额定电流；4)校验切断能力；5)校验热稳定性；6)校验动稳定性。
2.电压互感器的选择内容：
1)根据安装地点和用途，选择电压互感器的型号、台数；2)确定额定电压；3)根据额定电压，确定接线方式和准确级。
3. 电流互感器的选择内容：
1)选择类型；2)选择额定电压；3)选择额定电流；4)校验动稳定性；5)校验热稳定性；6)在施工阶段，需要校验准确级。
4.避雷器的选择内容：1)选择避雷器型号；2)选择额定电压；3)校验最大允许电压；4)校验工频放电电压。
5.高压熔断器的选择
高压熔断器只适用于35kV及以下电压等级，较广泛地用于高压输电线路、变压器和电流互感器等设备过载及短路保护。
它的选择内容：1)选择型式种类；2)选择额定电压；3)选择额定电流；4)选择开断电流。
6.硬母线及其软导体的选择
硬导体包括矩形、槽形和管形等，软导体指钢芯铝绞线。
对于年最大负荷利用小时数较大，距离长、传输容量大的回路(如发电机引出线回路变压器引出线回路)，一般按经济电流密度选择截面，其它短导体按长期发热允许电流选择截面。
一般原则如下
(1)发热允许电流选择截面；
(2)电流密度选择截面；
(3)电压校验(对110kV及以上电压的母线进行校验)；
(4)相短路状态下，进行热稳定和动稳定校验。
五．防雷保护的设计
避雷器的配置原则:
(1)配电装置的每组母线上，应装设避雷器。
(2)旁路母线上是否应装设避雷器，应看旁路母线投入运行时，避雷器到被保护设备的电气距离是否满足而定。
(3)220kV以下变压器和并联电抗器处必须装设避雷器，并尽可能靠近设备本体。
(4)220kV及以下变压器到避雷器的电气距离超过允许值时，应在变压器附近增设一组避雷器。
(5)三绕组变压器低压侧的一相上宜设置一台避雷器。
