冷通道隔离在改善数据中心机房局部热点中的应用研究

关于数据中心机房冷热通道正文：1\引言本文档旨在说明数据中心机房冷热通道的相关细节和管理方案。

数据中心机房是一个关键的基础设施，冷热通道的设计和管理对于数据中心的运行和效能至关重要。

2\冷热通道概述2\1 冷热通道定义冷热通道是指在数据中心机房中，将冷气供应到服务器机柜前面，以确保服务器的温度正常工作的通道。

2\2 冷热通道的作用和优势冷热通道的设置可以带来多重好处：有效控制和改善机房的散热效果，提高服务器的工作性能和稳定性。

降低能源消耗，减少能源费用的支出。

延长服务器的使用寿命，降低硬件故障率。

提高机房的安全性等。

3\冷热通道设计3\1 机房布局合理的机房布局是冷热通道设计的基础。

需要考虑机柜与机柜之间的间距，通风口的设置位置，空调设备的摆放位置等。

3\2 冷热通道隔离通过设置隔离板或防护罩来区分冷热通道，确保冷气只供应到机柜前面，避免冷气的浪费和对其他设备造成干扰。

3\3 机柜排列方式机柜排列方式有两种：前后排列和冷热通道隔离排列。

前后排列是指机柜背面相对，冷气通道在两侧。

冷热通道隔离排列是指机柜背面面对面，冷气通道在背后。

根据机房的具体情况，选择合适的排列方式。

4\温度和湿度控制4\1 温度控制在冷热通道中，对机柜内的温度进行控制非常重要。

根据设备的要求，通常将温度设置在18\27℃之间，并采用温控设备进行监测和调节。

4\2 湿度控制机房的湿度也需要进行控制，通常将湿度设置在40\60%之间。

可以采用加湿器和除湿器等设备进行湿度的调节，并配备湿度监测设备。

5\散热管理5\1 空调系统空调系统是冷热通道中最重要的组成部分，需要选择适合的空调设备，并定期检查和维护，保证正常运行。

5\2 换热设备换热设备的设计和选择对于冷热通道的效果至关重要。

可以采用风冷换热器或水冷换热器等设备，根据需求选择合适的换热设备。

6\监测和维护6\1 温湿度监测机房冷热通道需要配备温湿度监测设备，实时监测温度和湿度，及时发现异常情况，并采取相应的措施进行调整。

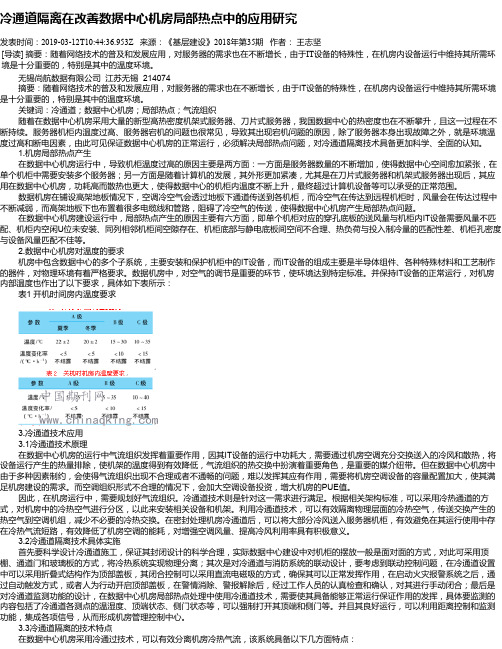

冷通道隔离在改善数据中心机房局部热点中的应用研究发表时间：2019-03-12T10:44:36.953Z 来源：《基层建设》2018年第35期作者：王志坚[导读] 摘要：随着网络技术的普及和发展应用，对服务器的需求也在不断增长，由于IT设备的特殊性，在机房内设备运行中维持其所需环境是十分重要的，特别是其中的温度环境。

无锡尚航数据有限公司江苏无锡 214074摘要：随着网络技术的普及和发展应用，对服务器的需求也在不断增长，由于IT设备的特殊性，在机房内设备运行中维持其所需环境是十分重要的，特别是其中的温度环境。

关键词：冷通道；数据中心机房；局部热点；气流组织随着在数据中心机房采用大量的新型高热密度机架式服务器、刀片式服务器，我国数据中心的热密度也在不断攀升，且这一过程在不断持续。

服务器机柜内温度过高、服务器宕机的问题也很常见，导致其出现宕机问题的原因，除了服务器本身出现故障之外，就是环境温度过高和断电因素，由此可见保证数据中心机房的正常运行，必须解决局部热点问题，对冷通道隔离技术具备更加科学、全面的认知。

1.机房局部热点产生在数据中心机房运行中，导致机柜温度过高的原因主要是两方面：一方面是服务器数量的不断增加，使得数据中心空间愈加紧张，在单个机柜中需要安装多个服务器；另一方面是随着计算机的发展，其外形更加紧凑，尤其是在刀片式服务器和机架式服务器出现后，其应用在数据中心机房，功耗高而散热也更大，使得数据中心的机柜内温度不断上升，最终超过计算机设备等可以承受的正常范围。

数据机房在铺设高架地板情况下，空调冷空气会透过地板下通道传送到各机柜，而冷空气在传达到远程机柜时，风量会在传达过程中不断减弱，而高架地板下也布置着很多电缆线和管路，阻碍了冷空气的传送，使得数据中心机房产生局部热点问题。

在数据中心机房建设运行中，局部热点产生的原因主要有六方面，即单个机柜对应的穿孔底板的送风量与机柜内IT设备需要风量不匹配、机柜内空闲U位未安装、同列相邻机柜间空隙存在、机柜底部与静电底板间空间不合理、热负荷与投入制冷量的匹配性差、机柜孔密度与设备风量匹配不佳等。

数据中心机房局部热点在铺有高架地板的数据机房，空调的冷空气常透过地板底下的通道送达至每个机柜。

然而，冷空气传达到远程的机柜时，风量已经减弱，再加上高架地板下通常也布满电缆线以及管路，更对冷空气的传送增加了阻碍，造成热点的重大问题，经过多个项目的现场测试发现，以及依据国内外相关标准及最佳实践，总结出产生局部热点的原因主要有以下6方面：1)单个机柜对应的穿孔地板的送风量与机柜内IT设备所需的风量不匹配机柜内没有安装设备，对应的穿孔地板风阀没有完全关闭，或者穿孔地板完全关闭了也存在漏风现象，造成冷风量的损失，降低了整体制冷效率;机柜内安装了设备，对应的穿孔地板的送风量不足，无法满足设备的需求风量，造成设备无法吸入有效的冷量，使得设备进风温度升高。

2)机柜内空闲U位未安装盲板机柜内空闲U位是指，机柜内尚未安装IT设备的U位，所有U位的空间尺寸相同，均为1U的服务器的宽*高：48.26cm(19英寸)*4.445cm(1.75英寸)。

机柜内空闲U位未安装盲板，导致机柜内微环境气流紊乱，经检测，IT设备排出的热气流，经空闲U位回流至设备进风口，致使设备入口温度大于机柜进风温度，使得设备进风温度升高。

3)同列相邻机柜间空隙同列相邻机柜间空隙是指，两个机柜之间尚未布置机柜的空间或布置机柜后形成了机柜间无法再布置机柜的空间。

同列相邻机柜间空隙的存在，使得冷热气流隔离效果不好，引起冷热气流混合的现象，造成冷量的浪费，热气流的回流使得机柜的进风温度升高。

4)机柜底部与静电地板间空间机柜底部与静电地板间空间是指，机柜支腿与静电地板间的空间，一般尺寸为0.6m*0.07m。

机柜底部与静电地板间空间的存在，会出现热气流从该空间回流至冷通道的现象，冷热气流混合，使得设备进风温度升高。

5)热负荷与投入制冷量的匹配程度依据能量守恒定律，产生多少的热就需要多少的冷来抵消他，若机房制冷设备产生的总冷量，低于设备产生的总热量，将无法有效的带走设备产生的废热，出现局部热点，使得设备进风温度升高。

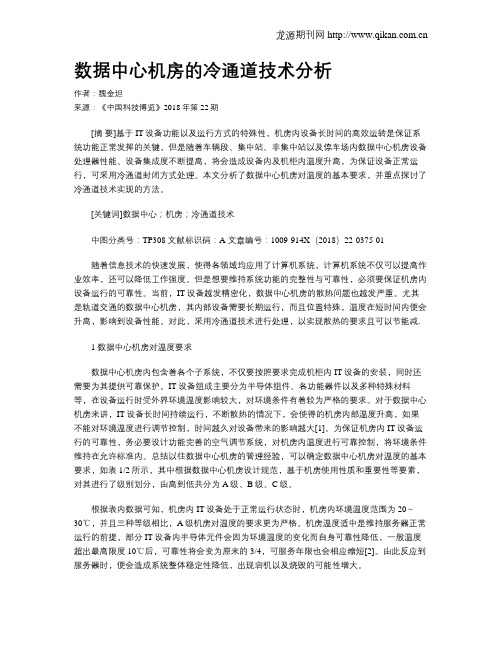

数据中心机房的冷通道技术分析作者：魏金坦来源：《中国科技博览》2018年第22期[摘要]基于IT设备功能以及运行方式的特殊性，机房内设备长时间的高效运转是保证系统功能正常发挥的关键，但是随着车辆段、集中站、非集中站以及停车场内数据中心机房设备处理器性能、设备集成度不断提高，将会造成设备内及机柜内温度升高，为保证设备正常运行，可采用冷通道封闭方式处理。

本文分析了数据中心机房对温度的基本要求，并重点探讨了冷通道技术实现的方法。

[关键词]数据中心；机房；冷通道技术中图分类号：TP308 文献标识码：A 文章编号：1009-914X（2018）22-0375-01随着信息技术的快速发展，使得各领域均应用了计算机系统，计算机系统不仅可以提高作业效率，还可以降低工作强度。

但是想要维持系统功能的完整性与可靠性，必须要保证机房内设备运行的可靠性。

当前，IT设备越发精密化，数据中心机房的散热问题也越发严重。

尤其是轨道交通的数据中心机房，其内部设备需要长期运行，而且位置特殊，温度在短时间内便会升高，影响到设备性能。

对此，采用冷通道技术进行处理，以实现散热的要求且可以节能减.1 数据中心机房对温度要求数据中心机房内包含着各个子系统，不仅要按照要求完成机柜内IT设备的安装，同时还需要为其提供可靠保护。

IT设备组成主要分为半导体组件、各功能器件以及多种特殊材料等，在设备运行时受外界环境温度影响较大，对环境条件有着较为严格的要求。

对于数据中心机房来讲，IT设备长时间持续运行，不断散热的情况下，会使得的机房内部温度升高，如果不能对环境温度进行调节控制，时间越久对设备带来的影响越大[1]。

为保证机房内IT设备运行的可靠性，务必要设计功能完善的空气调节系统，对机房内温度进行可靠控制，将环境条件维持在允许标准内。

总结以往数据中心机房的管理经验，可以确定数据中心机房对温度的基本要求，如表1/2所示，其中根据数据中心机房设计规范，基于机房使用性质和重要性等要素，对其进行了级别划分，由高到低共分为A级、B级、C级。

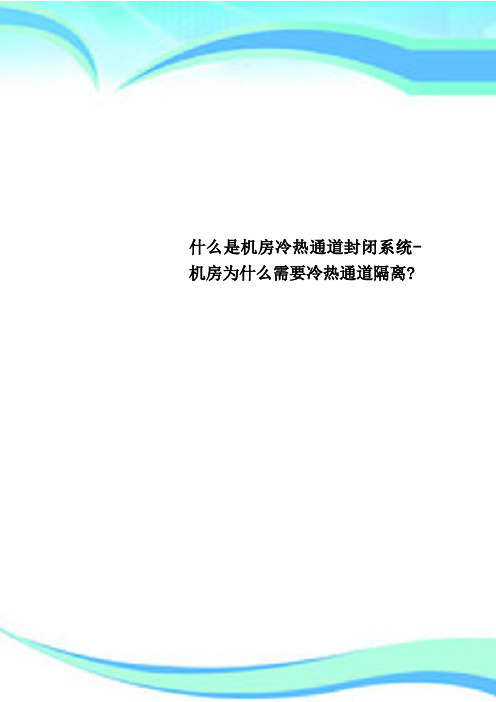

什么是机房冷热通道封闭系统-机房为什么需要冷热通道隔离?————————————————————————————————作者: ————————————————————————————————日期:ﻩ什么是机房冷/热通道封闭系统？冷/热通道封闭系统是一项应用于降低因工作而发热的设备温度的技术。

主要应用于数据中心机房。

企业数据中心机房普遍面临设备发热密度高电力能耗大、机房及机柜的空间不足，机房规划跟不上业务需求的增长。

一直以来、为了满足数据中心机房不断上升的散热要求，机房空调配备也持续地增加和更换,然而机房内部仍然存在局部热岛问题,冷空气与热空气直接混合，冷量的浪费很大。

１机柜上部的设备得不到需求的冷量,进行设备降温,整体的能耗PUE值依然偏高。

机房冷/热通道的工作原理又是什么?随着服务器设备的功耗不断提高,机柜所需的散热能力将需要大大的加强。

合理地使用冷通道方案,可大大提升数据中心的散热能力,充分有效地使用机柜和机房空间，冷/热通道封闭系统是基于冷热空气分离有序流动的原理,冷空气由高架地板下吹出，进入密闭的冷池通道,机柜前端的设备吸入冷气,通过给设备降温后,形成热空气由机柜后端排出至热通道。

２热通道的气体迅速返回到空调回风口。

机柜密闭式涡轮后门，把热气汇集，通过垂直风管与天花板无缝联接。

热回风与冷量完全隔离。

因此提高内部的冷气利用率,带走更多设备产生热量,降低设备温度。

3冷热通道存在的问题(１)自身原理存在弊端因冷热通道的原理所致，需要对整个送风区域进行封闭处理(冷通道封闭），虽然大幅减少或避免风量和冷量的损耗，最终大幅提高制冷的效率，而对于此冷热通道封闭的方案,一直以来阻碍此方案大规模推广的首要问题就是消防问题,由于数据中心里运行的都是IT设备，所以通常的消防会采用气体灭火。

由于封闭了冷通道，一旦冷通道内设备起火,消防气体无法在规定时间内到达封闭区域内,势必会造成更大的损失。

4（2)过于依赖精密空调因冷热通道主要因依赖精密空调调节温度,冷热通道的气流周转全需要经过精密空调的调节，又由于需要建设冷热通道时,要求对送风区域进行封闭处理,管理人员很难察觉精密空调的故障，从而导致出现许多问题。

关于数据中心机房冷热通道正文：一：引言数据中心机房的冷热通道是保证服务器设备正常运行的重要环节。

本文将详细介绍数据中心机房冷热通道的相关内容，包括设计原则、构建方式、优化方案等。

二：设计原则1.1 冷热通道隔离原则在机房内划分冷热通道，将冷气直接引导至服务器设备前方，避免将热气重新引入冷通道，从而提高冷却效果。

1.2 合理布局原则合理布局服务器设备，保证冷气能够有效覆盖每个设备，提高冷却效果。

避免设备间的过度拥挤，影响空气流动。

1.3 空间利用原则合理利用机房内的空间，进行冷热通道的构建。

考虑机柜的布置和路径规划，确保空气能够畅通流动。

三：构建方式2.1 冷通道构建将机房内多个机柜按照一定的布局排列，在机柜两侧设立高度适中的冷通道，冷气通过地板进入冷通道，然后由冷通道通过机柜前面的空隙进入服务器设备。

2.2 热通道构建在机柜背后设置热通道，热气经过设备后，由热通道直接排出机房。

热通道需要确保通风良好，以防止热气滞留。

2.3 安全措施在构建冷热通道时需要考虑安全措施，如设置防火墙、烟雾报警器、电气安全等，确保机房内的安全运行。

四：优化方案3.1 温度监测与调整通过监测机房内的温度，及时调整冷气的供给，以保持适宜的温度范围。

避免过度降温或超温情况。

3.2 空调系统升级机房冷热通道对空调系统的要求较高，可以考虑对空调系统进行升级，以提高冷却效果和能耗控制。

3.3 定期维护与保养定期检查冷热通道的运行情况，清洁过滤网、检查冷气的供应管道是否畅通，保证系统正常运行。

附件：本文档无附件。

法律名词及注释：1. 防火墙：一种位于计算机网络与另外一个网络之间的设备，用于控制和过滤网络流量，实施访问控制和审计规则，以增加网络的安全性。

2. 烟雾报警器：一种安全设备，通过监测机房内的烟雾浓度变化，当烟雾超过设定的阈值时，发出警报并触发相应的应急措施。

3. 电气安全：指在机房内电气设备的安装、运行和维护过程中，采取的保障人身安全和设备稳定运行的各项措施，包括接地保护、漏电保护等。

68 T ELECO MMUNICA TIONS T ECHNOLOGY / 2019·Z1IDC机房封闭冷通道应用周常春湖南省康普通信技术有限责任公司引言随着互联网公司如雨后春笋般地涌现，传统企业“互联网+”改造及企业本身信息化管理需求逐渐增加，政府、企业上网工程的快速发展，对带宽的要求和对网络系统的管理成为核心因素。

在这种情况下，互联网数据中心（I D C）有大量的建设需求。

I T设备的高精密度化发展，使企业数据中心机房普遍面临设备发热密度高、电力能耗大、机房及机柜的空间不足等问题。

为了满足数据中心机房不断上升的散热需求，机房内部存在局部热岛问题，冷空气与热空气直接混合，冷量浪费大。

服务器设备的功耗不断提高，对机柜的散热能力提出更高要求，因此合理地使用冷通道方案，可大大提升数据中心的散热能力，充分有效地使用机柜和机房空间。

IDC机房冷通道广泛应用在各种数字通信机房、基站、广播电视、宽带网络、计算机网络综合布线、智能化小区、政府部门重大工程、企业楼宇自动化、银行、证券、保险、海关、税务、信息产业的数据中心及科研单位、大专院校的网络控制系统等。

IDC机房封闭冷通道技术背景2.1 IDC机房使用封闭冷通道原因分析传统数据中心能耗居高不下，冷热气流组织紊乱，这种情况造成空调冷气不能得到有效利用，造成极大的能源浪费。

如果机房为下送风方式，气流走向为下送上回方式，送风方式为单台或多台空调地板下送风再通过地板风口送至列间冷区，因冷区为敞开形式，冷空气并不是全部经过通信设备，不能有效地利用空调送出的冷量和风量，与通信设备的发热量进行充分交换，因此产生无效的制冷功率，容易出现局部高温现象。

可见传统机房在整体制冷设计上存在很大不足，如短循环导致冷却不足，送风距离过长导致远端机柜进气不足，回风距离过长导致冷热通道气流混合降低空调效率等。

为了改善传统机房制冷设计的问题，解决方法之一就是将精密空调送风系统与高温环境空气系统进行隔绝，保证精密空调送风系统的温度足够低，以使其与高温环境空气混合后可以达到正常的服务器送风温度。

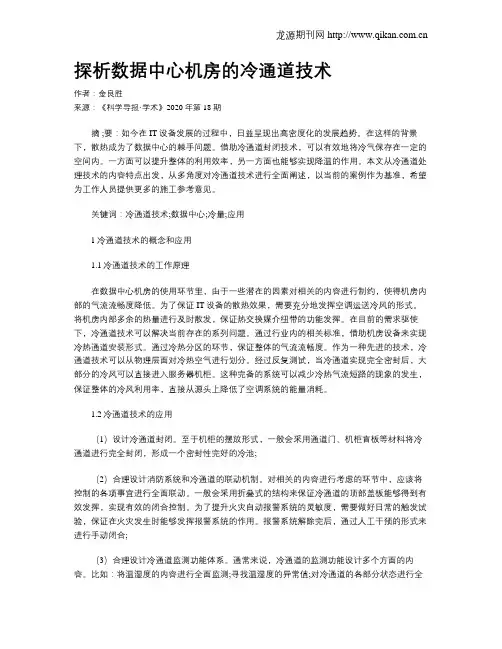

探析数据中心机房的冷通道技术作者：金良胜来源：《科学导报·学术》2020年第18期摘 ;要：如今在IT设备发展的过程中，日益呈现出高密度化的发展趋势。

在这样的背景下，散热成为了数据中心的棘手问题。

借助冷通道封闭技术，可以有效地将冷气保存在一定的空间内。

一方面可以提升整体的利用效率，另一方面也能够实现降温的作用。

本文从冷通道处理技术的内容特点出发，从多角度对冷通道技术进行全面阐述，以当前的案例作为基准，希望为工作人员提供更多的施工参考意见。

关键词：冷通道技术;数据中心;冷量;应用1冷通道技术的概念和应用1.1冷通道技术的工作原理在数据中心机房的使用环节里，由于一些潜在的因素对相关的内容进行制约，使得机房内部的气流流畅度降低。

为了保证IT设备的散热效果，需要充分地发挥空调运送冷风的形式。

将机房内部多余的热量进行及时散发，保证热交换媒介纽带的功能发挥。

在目前的需求驱使下，冷通道技术可以解决当前存在的系列问题。

通过行业内的相关标准，借助机房设备来实现冷热通道安装形式。

通过冷热分区的环节，保证整体的气流流畅度。

作为一种先进的技术，冷通道技术可以从物理层面对冷热空气进行划分。

经过反复测试，当冷通道实现完全密封后，大部分的冷风可以直接进入服务器机柜。

这种完备的系统可以减少冷热气流短路的现象的发生，保证整体的冷风利用率，直接从源头上降低了空调系统的能量消耗。

1.2冷通道技术的应用（1）设计冷通道封闭。

至于机柜的摆放形式，一般会采用通道门、机柜盲板等材料将冷通道进行完全封闭，形成一个密封性完好的冷池;（2）合理设计消防系统和冷通道的联动机制。

对相关的内容进行考虑的环节中，应该将控制的各项事宜进行全面联动。

一般会采用折叠式的结构来保证冷通道的顶部盖板能够得到有效发挥，实现有效的闭合控制。

为了提升火灾自动报警系统的灵敏度，需要做好日常的触发试验，保证在火灾发生时能够发挥报警系统的作用。

报警系统解除完后，通过人工干预的形式来进行手动闭合;（3）合理设计冷通道监测功能体系。
