下载文档原格式

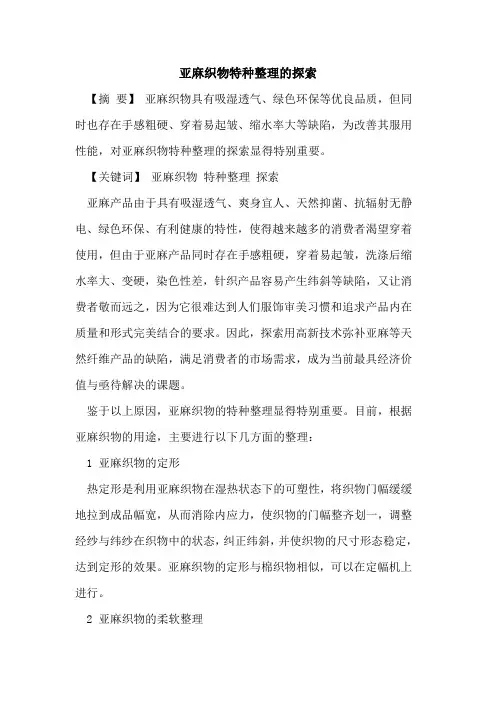

亚麻织物特种整理的探索【摘要】亚麻织物具有吸湿透气、绿色环保等优良品质，但同时也存在手感粗硬、穿着易起皱、缩水率大等缺陷，为改善其服用性能，对亚麻织物特种整理的探索显得特别重要。
【关键词】亚麻织物特种整理探索亚麻产品由于具有吸湿透气、爽身宜人、天然抑菌、抗辐射无静电、绿色环保、有利健康的特性，使得越来越多的消费者渴望穿着使用，但由于亚麻产品同时存在手感粗硬，穿着易起皱，洗涤后缩水率大、变硬，染色性差，针织产品容易产生纬斜等缺陷，又让消费者敬而远之，因为它很难达到人们服饰审美习惯和追求产品内在质量和形式完美结合的要求。
因此，探索用高新技术弥补亚麻等天然纤维产品的缺陷，满足消费者的市场需求，成为当前最具经济价值与亟待解决的课题。
鉴于以上原因，亚麻织物的特种整理显得特别重要。
目前，根据亚麻织物的用途，主要进行以下几方面的整理：1 亚麻织物的定形热定形是利用亚麻织物在湿热状态下的可塑性，将织物门幅缓缓地拉到成品幅宽，从而消除内应力，使织物的门幅整齐划一，调整经纱与纬纱在织物中的状态，纠正纬斜，并使织物的尺寸形态稳定，达到定形的效果。
亚麻织物的定形与棉织物相似，可以在定幅机上进行。
2 亚麻织物的柔软整理亚麻纤维由于含有油蜡，因此，具有一定的柔软性，但在酸洗、煮练及漂白等前处理过程中，已基本去除，而且，这些化学加工经过烘干后，化学药品常残留在织物上，因此使亚麻织物的手感比较粗硬。
另外，由于亚麻织物本身的手感就比较挺实，因此，有时亚麻织物特别是针织内衣要进行柔软处理，但整理程度要适当，否则，织物会失去它本身应有的身骨。
因此在柔软整理中，特别是机织布，有时要加入一些硬挺剂。
如何使亚麻织物处理得即柔软，使贴身穿的夏季服装与皮肤接触舒服，无扎痒感，又不失亚麻服装挺括的身骨，是亚麻柔软整理中重点要解决的问题。
近几年，我们通过亚麻针织衫科技推广项目的实践，积累了大量的经验，在亚麻针织物柔软处理和防缩整理上取得了突破。
我们把亚麻织物先用纤维素酶处理，再用氨基硅酮整理，可使织物硬挺度显著下降，柔软度增加，获得软而滑的手感，柔软效果非常理想，此种处理用于亚麻针织内衣内裤效果极佳。

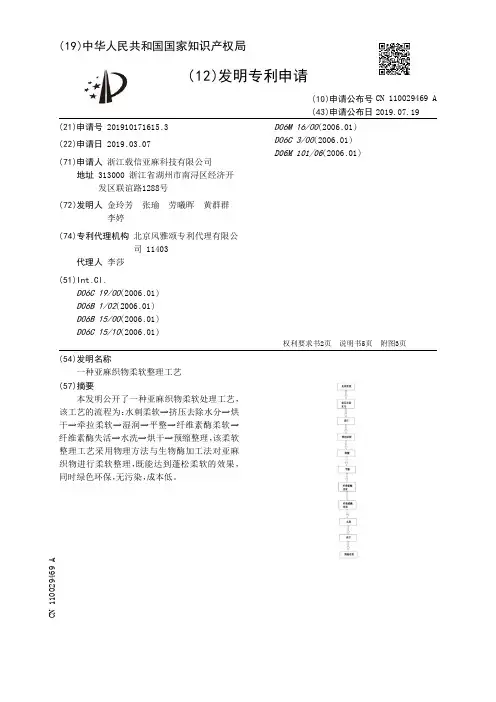

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910171615.3(22)申请日 2019.03.07(71)申请人 浙江载信亚麻科技有限公司地址 313000 浙江省湖州市南浔区经济开发区联谊路1288号(72)发明人 金玲芳 张瑜 劳曦晖 黄群群 李婷 (74)专利代理机构 北京风雅颂专利代理有限公司 11403代理人 李莎(51)Int.Cl.D06C 19/00(2006.01)D06B 1/02(2006.01)D06B 15/00(2006.01)D06C 15/10(2006.01)D06M 16/00(2006.01)D06C 3/00(2006.01)D06M 101/06(2006.01)(54)发明名称一种亚麻织物柔软整理工艺(57)摘要本发明公开了一种亚麻织物柔软处理工艺，该工艺的流程为：水刺柔软→挤压去除水分→烘干→牵拉柔软→湿润→平整→纤维素酶柔软→纤维素酶失活→水洗→烘干→预缩整理，该柔软整理工艺采用物理方法与生物酶加工法对亚麻织物进行柔软整理，既能达到蓬松柔软的效果，同时绿色环保，无污染，成本低。
权利要求书2页 说明书5页 附图3页CN 110029469 A 2019.07.19C N 110029469A权 利 要 求 书1/2页CN 110029469 A1.一种亚麻织物柔软整理工艺，其特征在于，包括如下步骤：步骤一：水刺柔软，将亚麻织物输送至水刺装置中进行水刺处理；步骤二：挤压去除水分，将步骤一中的亚麻织物输送至挤压装置挤压出水分；步骤三：烘干，将步骤二中的亚麻织物通过烘干装置烘干；步骤四:牵拉柔软，将步骤三中的亚麻织物输送至牵拉装置进行牵拉；步骤五：湿润，将步骤四中的亚麻织物输送至喷水装置进行润湿；步骤六：平整，将步骤五中的亚麻织物输送至平整装置进行平整。
步骤七：纤维素酶柔软，配制纤维素酶溶液，将步骤六中的亚麻织物浸泡在纤维素酶溶液中；步骤八：纤维素酶失活，将步骤七中的亚麻织物，放入热水中浸泡；步骤九：水洗，将步骤八中的亚麻织物进行水洗；步骤十：烘干，将步骤九中的亚麻织物进行烘干；步骤十一：预缩整理，将步骤十中的亚麻织物进行预缩整理。

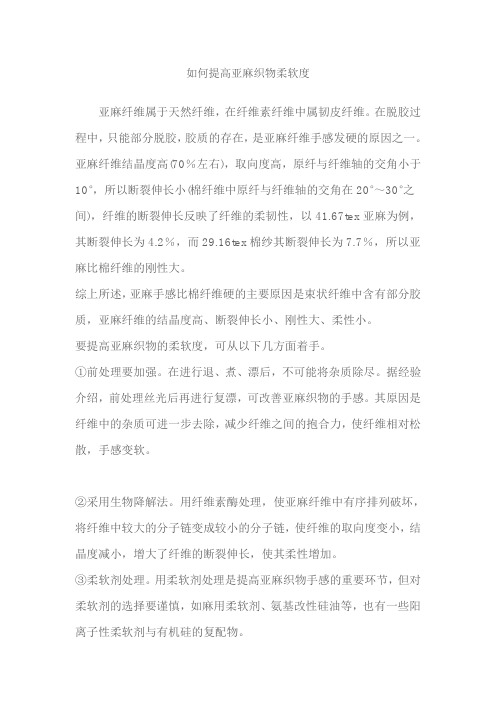

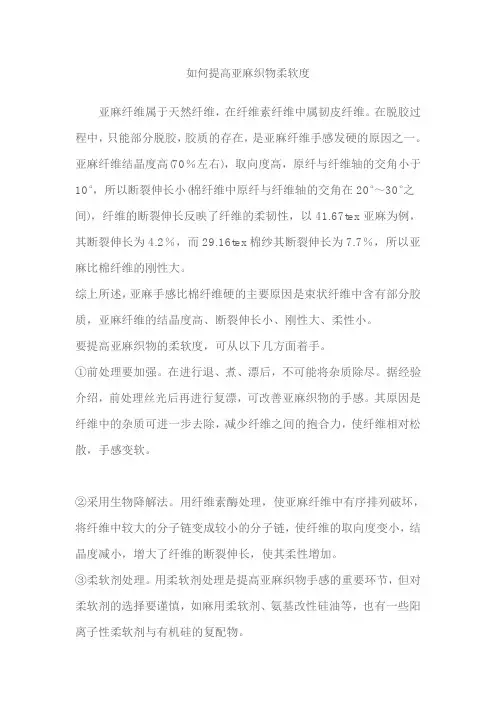

如何提高亚麻织物柔软度亚麻纤维属于天然纤维，在纤维素纤维中属韧皮纤维。
在脱胶过程中，只能部分脱胶，胶质的存在，是亚麻纤维手感发硬的原因之一。
亚麻纤维结晶度高(70％左右)，取向度高，原纤与纤维轴的交角小于10°，所以断裂伸长小(棉纤维中原纤与纤维轴的交角在20°～30°之间)，纤维的断裂伸长反映了纤维的柔韧性，以41.67tex亚麻为例，其断裂伸长为4.2％，而29.16tex棉纱其断裂伸长为7.7％，所以亚麻比棉纤维的刚性大。
综上所述，亚麻手感比棉纤维硬的主要原因是束状纤维中含有部分胶质，亚麻纤维的结晶度高、断裂伸长小、刚性大、柔性小。
要提高亚麻织物的柔软度，可从以下几方面着手。
①前处理要加强。
在进行退、煮、漂后，不可能将杂质除尽。
据经验介绍，前处理丝光后再进行复漂，可改善亚麻织物的手感。
其原因是纤维中的杂质可进一步去除，减少纤维之间的抱合力，使纤维相对松散，手感变软。
②采用生物降解法。
用纤维素酶处理，使亚麻纤维中有序排列破坏，将纤维中较大的分子链变成较小的分子链，使纤维的取向度变小，结晶度减小，增大了纤维的断裂伸长，使其柔性增加。
③柔软剂处理。
用柔软剂处理是提高亚麻织物手感的重要环节，但对柔软剂的选择要谨慎，如麻用柔软剂、氨基改性硅油等，也有一些阳离子性柔软剂与有机硅的复配物。
④加强预缩整理。
亚麻织物通过预缩整理后，由于织物经橡胶毯伸缩揉搓，使织物组织更为蓬松、丰满，手感更软，同时可控制缩水率。
⑤进行水洗整理。
有些亚麻织物需要进行水洗整理，经水洗后，甩干，在滚筒式热风烘燥机中不停地翻动，高温热空气进入纤维内部，织物变得蓬松、厚实，表面变绒，手感柔软丰满。
如能合理运用上述几种方法则对提高亚麻织物的手感是有帮助的，可根据实际情况采取以上三种或四种处理方法。
