如何进行电磁法测井与数据解释电磁法测井是一种常用的地球物理勘探方法，用于探测地下的岩石和土壤的电磁特性，从而获取地下地质信息。

本文将介绍电磁法测井的基本原理、常见的测井仪器以及数据解释的方法。

1. 电磁法测井的原理电磁法测井是通过在地下传输人工产生的电磁场，然后测量地下岩石或土壤对电磁场的响应，以推断地下结构的一种方法。

在电磁法测井中，通常会使用不同频率的电磁场，以便探测不同深度的地下层。

2. 常见的电磁法测井仪器2.1 周期性极化电磁法测井仪器周期性极化电磁法测井仪器是一种较为常用的设备，可以快速获取一定深度范围的地下电磁响应信息。

它通过改变电磁场的频率和方向，来探测地下的电性差异。

2.2 宽频电磁法测井仪器宽频电磁法测井仪器是一种可以提供更广泛频率范围的仪器，可以更准确地探测地下介质的电性特征。

这种仪器在反演地下介质电阻率方面具有较高的分辨率和精度。

3. 电磁法测井数据的解释方法3.1 反演方法数据解释是将测井数据转化为地下结构信息的过程。

其中，反演方法是一种常用的数据解释方法，通过数值模型和计算方法，将测量的响应数据与地下模型进行比对，最终得到地下结构参数的估计值。

3.2 统计分析方法除了反演方法外，统计分析方法也常用于电磁法测井数据的解释。

这种方法通过对大量数据进行统计和分析，找出其中的规律和特点，从而获得地下结构的一些统计特征。

4. 电磁法测井在地下水、矿产勘探中的应用电磁法测井在地下水和矿产勘探中广泛应用。

在地下水领域，电磁法测井可以帮助确定地下水的存在与分布情况，为地下水资源的合理开发提供重要信息。

在矿产勘探领域，电磁法测井可以帮助寻找金属矿床、煤层、油气藏等矿产资源。

5. 电磁法测井技术的发展趋势随着科学技术的不断进步，电磁法测井技术也在不断发展。

未来，电磁法测井仪器将更加小型化、轻便化，数据解释方法将更加精确和高效，从而进一步提高电磁法测井的应用效果。

总结：电磁法测井是一种重要的地球物理勘探方法，通过测量地下岩石或土壤的电磁特性，可以获取地下结构的信息。

地球物理勘探是一种通过对地球内部各种物理参数的测量来揭示地下物质结构和性质的方法。

其中，电磁法是一种常用的测量方法之一，它通过在地表放置发射线圈和接收线圈，利用交变电流在地下产生的感应电场或磁场进行测量，从而获得地下介质的电性或磁性信息。

本文将从电磁法的原理、仪器设备、数据处理和应用四个方面进行介绍。

一、电磁法的原理电磁法是基于麦克斯韦方程组的电磁感应定律和安培环路定理。

当地下存在电性或磁性异质性时，交变电流在地下会产生感应电场或磁场。

与此同时，这些感应场又会影响到地面上的发射线圈和接收线圈，从而形成测量信号。

根据不同的场强和频率范围，电磁法可以分为低频电磁法、中频电磁法和高频电磁法等多种类型。

二、电磁法的仪器设备电磁法的仪器设备主要包括发射线圈、接收线圈、控制器和数据采集系统等。

发射线圈是用来产生电流场或磁场的装置，可以分为单极子、双极子和多极子等多种类型；接收线圈则是用来接收地下感应电场或磁场信号的设备，一般采用同轴线圈或磁芯线圈；控制器主要用来控制发射线圈的电流强度和频率等参数；数据采集系统则用来采集和记录接收线圈接收到的信号，并进行后续的数据处理。

三、电磁法的数据处理电磁法的数据处理过程通常包括数据校正、滤波去噪、反演和图像重建等多个步骤。

数据校正主要是对采集到的原始数据进行校正，使其符合物理规律和实际测量要求；滤波去噪则是用来去除数据中的噪声和干扰信号，提高数据的信噪比；反演则是利用数学模型对采集到的数据进行拟合和反演，从而得到地下介质的电性或磁性信息；图像重建则是将反演得到的数据以可视化的形式呈现出来，便于分析和解释。

四、电磁法的应用电磁法在地质勘探、环境监测、资源开发等领域都有着广泛的应用。

在地质勘探中，电磁法可以较为准确地探测到地下岩层、矿体、水文地质构造以及地下溶洞等信息；在环境监测中，电磁法可以用来检测地下水位、污染物扩散范围以及地下沉降等问题；在资源开发中，电磁法可以用来寻找地下油气藏、矿产资源和地热资源等。

地球物理勘探中瞬变电磁法的应用摘要：在我国现代化社会建设发展过程中，无论是在资源勘查、工程建设等领域方面，地球物理勘探工作至关重要，其中瞬变电磁法应用领域较广，该技术具有较强的灵活性，且勘探效率较高，勘探结果准确性能够得到充分保障，还能够优化地球物理勘探工作成本，具有良好的应用效果。

因此，本文将对瞬变电磁法进行深入地研究与分析，并提出一些合理的意见和措施，旨在进一步提高技术应用水平。

关键词：瞬变电磁法；地球物理勘探；技术优势；应用方式；地球物理勘探技术的应用较为广泛，能够准确获得被勘探区域的具体信息，从而确定地球构造的实际情况，在建筑工程、煤矿采空区探测等领域具有良好的应用效果，能够为后续的开发以及建设工作提供科学的信息和数据支持。

瞬变电磁法因其独特的技术优势应用较为广泛，能够有效提高地球物理勘探工作效率，所以需要准确掌握瞬变电磁法的技术原理，从而提高该勘探技术应用水平，促进地球物理勘探工作更好地开展。

1地球物理勘探及瞬变电磁法的基本概念分析1.1地球物理勘探地球物理勘探技术为地质学专业范畴，是将物理学的内容作为技术基础，利用测量和观察物理场的变化和分布情况，完成对地球构成元素、空间中存在的多种物质构造和其演化过程的探索，同时能够对变化规律进行分析，得到一定区域内的地质构造、地质情况、资源埋藏等信息，同时在自然灾害监测、预测与应对方面具有重要作用。

因为组成地壳的不同岩层介质在密度、弹性、导电性、放射性、导热性以及磁性方面存在一定差异，且差异会引起地球物理场的局部变化，通过对这些差异的分布和变化把控，能够实现地球物勘探工作目标。

1.2瞬变电磁法瞬变电磁法的主要工作原理为：在地面安装一定波形的电流发射设备，使得磁场在周围空间位置上部产生，同时使得感应电流产生在地下到点矿体内。

感应电流会随着断电而产生热损耗，且在不同时间内表现出不同的衰减程度；高频成分的电磁场一般出现在早期阶段，具有较快的衰减性，一般没有较大的趋肤深度；低频率电磁场主要出现在晚期阶段，具有较慢的衰减速度，同时趋肤深度较大。

时频电磁法勘探技术规程1.引言1.1 概述时频电磁法是一种非侵入性地下勘探方法，通过测量地下储层或构造体的电磁响应以研究地下介质的性质和分布情况。

时频电磁法基于电磁学原理，利用地下介质对不同频率电磁场的响应差异，来获取地下结构和储层的相关信息。

时频电磁法的原理是基于电磁感应，当电磁场通过地下介质时，会激发出感应电流。

这些感应电流会产生特征性的电磁响应信号，随着时间和频率的变化而变化。

通过分析这些信号的时域和频域特征，可以推断地下储层和构造体的性质以及位置。

时频电磁法的仪器设备主要包括发射线圈、接收线圈和数据采集系统。

发射线圈和接收线圈通过电流和磁场的相互作用，实现对地下电磁场的测量。

数据采集系统将测量到的电磁响应信号转化为数字信号，进一步进行处理和分析。

在数据处理方法方面，时频电磁法通常采用信号处理算法，例如傅里叶变换、小波变换和时频分析等，对采集到的信号进行分析和解释。

这些方法可以提取出地下储层和构造体的信息，通过反演和成像技术来重建地下模型。

时频电磁法在勘探中具有许多应用优势。

首先，它具有较高的分辨率，能够对地下细微的构造和储层进行详细研究。

其次，时频电磁法无需对地下进行破坏性采样，避免了环境污染和生态破坏。

此外，时频电磁法还可以用于不同类型的地质环境，包括陆地、海洋和油气田等。

时频电磁法在勘探技术领域具有广阔的发展前景。

随着科学技术的不断进步，仪器设备的改进和数据处理方法的优化，时频电磁法在勘探中的应用将更加普遍且有效。

未来，随着勘探深度和解析度的提高，时频电磁法将在油气勘探、地质灾害评估等领域发挥更重要的作用。

1.2文章结构1.2 文章结构本文将按照以下结构进行论述：1. 引言1.1 概述1.2 文章结构（即本节内容）1.3 目的2. 正文2.1 时频电磁法的原理和基本概念2.2 时频电磁法的仪器设备和数据处理方法3. 结论3.1 时频电磁法在勘探中的应用优势3.2 时频电磁法的发展前景在本文中，我们将首先在引言部分对时频电磁法进行概述，包括其基本原理和应用背景。

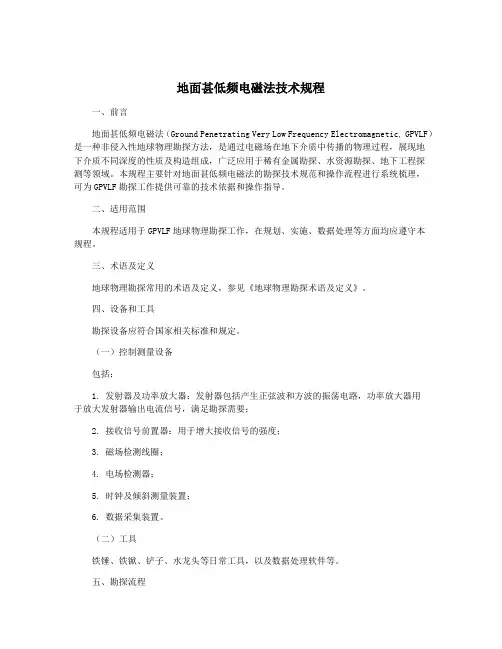

地面甚低频电磁法技术规程一、前言地面甚低频电磁法（Ground Penetrating Very Low Frequency Electromagnetic, GPVLF）是一种非侵入性地球物理勘探方法，是通过电磁场在地下介质中传播的物理过程，展现地下介质不同深度的性质及构造组成，广泛应用于稀有金属勘探、水资源勘探、地下工程探测等领域。

本规程主要针对地面甚低频电磁法的勘探技术规范和操作流程进行系统梳理，可为GPVLF勘探工作提供可靠的技术依据和操作指导。

二、适用范围本规程适用于GPVLF地球物理勘探工作，在规划、实施、数据处理等方面均应遵守本规程。

三、术语及定义地球物理勘探常用的术语及定义，参见《地球物理勘探术语及定义》。

四、设备和工具勘探设备应符合国家相关标准和规定。

（一）控制测量设备包括：1. 发射器及功率放大器：发射器包括产生正弦波和方波的振荡电路，功率放大器用于放大发射器输出电流信号，满足勘探需要；2. 接收信号前置器：用于增大接收信号的强度；3. 磁场检测线圈；4. 电场检测器；5. 时钟及倾斜测量装置；6. 数据采集装置。

（二）工具铁锤、铁锨、铲子、水龙头等日常工具，以及数据处理软件等。

五、勘探流程（一）选区及设站1. 根据勘探需求进行选区，确定待勘探区域；2. 根据选区情况，确定勘探站的布置；3. 勘探站间的距离应满足几何平均深度应大于等于探测深度的二分之一。

（二）设备调试和校准1. 对勘探设备进行检查和校准，以保证准确、可靠、稳定；2. 检查放置及连接，确保设备正常工作；3. 校正时钟和倾斜测量装置。

（三）野外勘探1. 发射器设置：（1）选择工作频段和合适的输出功率；（2）设置探测深度；（3）确定发送时间、发送时间间隔和数据采集时间，以及数据采集时间间隔；2. 选择合适的检测方式及检测线圈组合；3. 施工过程中对各个控制参数进行实时监测，对勘探站间的距离、测量数据、探测深度和载波频率等进行记录；4. 勘探完成后，对数据进行回传和预处理。

地球物理勘探方法简介地球物理勘探作为地球科学领域中的重要分支，通过测量地球的物理特征，以及地下介质的物理属性，来获取地下资源的信息。

本文将对地球物理勘探方法进行简要介绍。

一、重力勘探法重力勘探法是利用地球重力场的变化来推测地下物质的分布情况。

勘探人员通过测量不同地点的重力值，分析地球物质的密度分布。

这种方法在石油、地质灾害等领域有较广泛应用。

二、磁法勘探法磁法勘探法是测量地球表面垂直指向的磁场强度和方向，推测地下物质的磁性变化。

勘探人员通过磁力仪器测量地磁场的强度和方向变化，进而得出地下磁性物质的大致分布情况。

磁法勘探法在寻找矿藏、勘探地下管道等方面具有重要意义。

三、电法勘探法电法勘探法是利用电磁场的特性来推断地下物质的电性变化。

勘探人员通过在地下埋设电极，在地表上施加电流，测量地下电势分布和电阻率变化，从而推测地下物质的导电性差异。

电法勘探法在矿产资源勘探和地下水资源调查中具有广泛应用。

四、地震勘探法地震勘探法是通过分析地震波在地下介质传播的速度和幅度变化，来推断地下介质的结构和组成。

勘探人员通过放置震源和接收器，记录地震波传播的信息，并进行数据处理和解释。

地震勘探法在石油勘探、地质灾害预测等领域有着重要应用。

五、测井技术测井技术是通过在钻井过程中使用各种物理测量手段，获取地下岩石的物理特性和储量分布信息。

测井仪器可以测量地层电阻率、自然伽马辐射、声波速度等参数，帮助勘探人员判断地层岩性、含油气性质等重要信息。

六、地电磁勘探法地电磁勘探法是通过测量地下介质中电磁场的变化，推测地下物质的分布情况。

勘探人员通过放置电磁发射器和接收器，记录电磁场的变化情况。

地电磁勘探法在矿产资源调查、地质工程勘察等方面起到了重要作用。

七、地热勘探法地热勘探法是通过测量地壳中的温度分布，推测地下热流和地热资源的分布情况。

测温井、测温孔等技术手段可以帮助勘探人员获取地温数据，并进行数据处理与解释。

地热勘探法在地热能利用和环境地质研究中有着重要应用。

大地电磁法测深的基本原理一、引言大地电磁法测深是一种非常重要的地球物理勘探方法，它可以用来探测地下的岩石、土壤、水和矿藏等物质的分布情况。

本文将详细介绍大地电磁法测深的基本原理。

二、大地电磁法测深的基本概念1. 电磁场电磁场是由变化的电场和磁场共同组成的，它在空间中传播并携带能量。

在大地电磁法中，我们主要关注的是频率范围在数千赫兹到数十千赫兹之间的高频电磁场。

2. 电阻率电阻率是描述物质导电性能大小的参数，它表示单位体积内该物质对于通过其内部流动的电流所产生阻力大小。

通常情况下，不同类型的岩石和土壤具有不同的电阻率值。

3. 大地电磁法测深大地电磁法测深是一种利用高频交变电场和交变磁场相互作用产生感应现象来探测地下结构及其性质（如岩性、含水性等）的方法。

三、大地电磁法测深的基本原理1. 电磁感应定律根据电磁感应定律，当一个线圈内部有交变磁场时，会在其内部产生交变电场。

同样地，当一个线圈内部有交变电场时，会在其周围产生交变磁场。

这种现象称为互感现象。

2. 大地电磁法测深的测量原理大地电磁法测深中使用了一对相互垂直的线圈（即发射线圈和接收线圈），发射线圈中通过高频交变电流产生高频交变磁场，接收线圈则用来检测由发射线圈产生的交变电场。

当发射线圈中的高频交变磁场穿过地下物质时，会在其周围产生感应电流，并进一步形成感应电场。

这个感应电场可以被接收线圈所检测到。

3. 信号处理和数据分析通过对接收到的信号进行处理和分析，可以得到不同深度处物质所具有的不同电阻率值。

通常情况下，岩石、土壤等具有较高的电阻率值，而水和矿藏等则具有较低的电阻率值。

因此，通过对大地电磁法测深数据的分析，可以推断出地下物质的分布情况。

四、大地电磁法测深的应用1. 矿产勘探大地电磁法测深可以用来探测地下矿藏的分布情况，从而帮助勘探人员确定最佳开采方案。

2. 水文地质调查大地电磁法测深可以用来探测地下水资源的分布情况，从而帮助水利部门制定最佳的水资源利用方案。

ATM物探仪（音频大地电磁测深）原理一、电磁波:地球物理勘探，简称物探。

分为电法、磁法和电磁法三种。

本质上都是电法，因为磁场也是电场感应而来。

物探电磁法分为两种：一）连续电磁波电磁波不间断（频率域即有很多不同频率的电磁波可作为工作频率进行选择，比如我们可以选择长波（音频范围的电磁波），另外还有微波、红外线等短波等）连续电磁波按产生方式还分为:1、人工场源电磁波又叫可控源音频大地电磁CSAMT,需人工产生发射电磁场。

优点：信号强，精度高，测量时间短。

缺点：近场效应，近处不准，设备大，转场不便，施工电极敷设需要挖较大的坑深埋，设备造价高。

2、天然音频大地电磁波ATM，天然音频大地的英文简称，是此次介绍的重点内容，它主要利用天然产生的电磁波(简称天电)进行地下介质电阻率异常的测量，省掉人工发射电磁波环节。

优点：测量简单，施工效率高。

无需发电设备，转场方便，适合矿区扫面，靶区筛查。

随着数据分析的发展，现在ATM在中国有较好的应用发展趋势。

该法最早由法国、俄罗斯提出。

2000年中南大学何继善院士在此基础上进一步探索，提出广域电磁法，电磁测深由原来的简化的平面波模型回归现在的曲面波模型，并因此获国家科技进步一等奖。

目前大地电磁测深技术无论理论与应用，我国已经有所领先。

缺点：精度较低，单次数据采集时间长。

天然场源电磁波又分长波、中波及短波，其中音频大地电磁波属于长波，是ATM法的工作波段，下节详细介绍。

二）瞬变电磁（时间域，时间为变量）瞬变电磁的电磁波属于间断脉冲型，利用接通、间断电流产生交变电磁波，进行地下介质电阻率异常的测量，与连续电磁波比，属于另一大类，与ATM无关，不多介绍。

见图二、ATM天然音频大地电磁波的波形电场波与磁场波（简称电波与磁波）互相垂直正交，且都垂直于传播方向，其中磁场波由电场波感应产生。

这样，电磁波测量电波与磁波两组信息，与单独的电法与磁法来说，信息量是翻倍提高的。

天然场源电磁波，也叫天电，主要由太阳风、地球磁暴及地球雷电区经几千或几万公里传播而来。

电磁法勘探在地下矿产资源评价与开发中的应用地下矿产资源是人类社会发展的重要基础，而电磁法勘探作为一种非侵入式的地球物理勘探方法，在地下矿产资源评价与开发中发挥着重要作用。

本文将介绍电磁法勘探的基本原理、应用领域以及在地下矿产资源评价与开发中的具体应用案例。

一、电磁法勘探的基本原理电磁法勘探是利用地球物理方法研究地下介质的电磁性质，通过测量地下电磁场的变化来推断地下介质的性质和构造的一种方法。

它通过在地下采集电磁信号，进而分析和处理这些信号以获得地下介质的电磁参数和结构信息。

二、电磁法勘探的应用领域电磁法勘探广泛应用于地质勘探、地下水资源调查、矿产资源评价与开发等领域。

其中，本文将重点介绍它在地下矿产资源评价与开发中的应用。

三、电磁法勘探在地下矿产资源评价中的应用案例1. 煤炭资源评价电磁法勘探可以通过测量煤田中的电磁信号来推断煤层的厚度、分布和质量等信息，从而为煤炭资源的评价提供依据。

例如，在某煤矿的勘探中，利用电磁法勘探技术获得了煤层的精确分布信息，为后续的开采设计与矿井规划提供了重要参考。

2. 铁矿资源开发电磁法勘探可以根据地下的电导率和磁导率变化来推断地下铁矿体的分布和性质，因此在铁矿资源的开发中具有重要应用价值。

例如，某铁矿项目中，借助电磁法勘探技术确定了铁矿体的储量和分布，为矿山的开采方案提供了依据。

3. 钻石矿资源评价电磁法勘探可以通过测量地下的电磁响应信号来识别钻石矿体，对于钻石矿的评价和开发具有重要意义。

例如，在某钻石矿项目中，通过电磁法勘探技术获得了地下钻石矿体的精确位置和规模信息，为后续的开采工作提供了重要依据。

四、电磁法勘探在地下矿产资源开发中的优势和挑战电磁法勘探作为一种非侵入性、高分辨率、成本相对较低的勘探方法，具有以下优势：对不同矿产类型的适应性强、勘探效率高、勘探成本低等。
