下载文档原格式
渗铝管道焊接施工方法天津二十冶建设有限公司张浩翔白金元蒋伟赵占磊王贤明1、前言渗铝是一种或多种金属原子渗入金属工件表层内的化学热处理工艺。
将金属工件放在含有渗入金属元素的渗剂中,加热到一定温度，保持适当时间后,渗剂热分解所产生的渗入金属元素的活性原子便被吸附到工件表面，并扩散进入工件表层，从而改变工件表层的化学成分、组织和性能。
根据不同的使用要求、渗铝可在碳钢、低合金钢及高铬镍合金钢基体上进行。
这些材料经过渗铝后，在其表面形成一层具有特殊性能的铁铝合金层，从而提高材料的抗高温氧化性能和耐腐蚀性能。
最常用的是热浸——扩散渗铝和固体粉末包埋渗铝两种方法。
我们所说到的渗铝工艺叫做“钢基热熔渗铝”，就是将钢材及钢制品置入在一定温度下的熔盐液体中，使其钢基表面充分活化和净化后，迅速提出并置入熔融液态铝中，浸渍适当时间后，使其刚集体形成一定厚度的金属间化合物、致密均匀的铝层和三氧化二铝氧化膜。
这种渗铝方法又叫“二溶法热熔渗铝”。
渗铝材料是碳钢表面的复合层，其中包括钢基体层——铁铝合金层；中层——纯铝层；外层——三氧化二铝氧化膜。
本文主要叙述渗铝管道焊接过程中积累的经验和应注意的事项，以及通过摸索得出的一套节约成本并保证工程质量的施工方法。
Array2、工法特点廉价的碳钢材料，经表层渗铝后，即具备耐磨、耐蚀、耐氧化特性。
具有较大经济价值，渗铝钢的母材一般为10#、20#的低碳钢，表面渗铝后，表面有0.1-0.3mm厚的渗铝层，该层的Al含量为20%-40%。
渗铝层硬度接近马氏体钢，耐蚀性与1Cr18Ni9Ti 不锈钢相当，耐氧化性优于不锈钢。
但经过此工艺处理的单件管道长度只能限制在900～1200mm之间，管道1组对过程中需大量的焊接，针对此种新的材料，本方法摸索出一套经济实用的焊接方法，从而节约工程成本，保证工程质量，加快工程进度。
3、适用范围应用在：空气预（换）热器、煤气预热器、热风炉、锅炉管、吹氧管、工业炉耐热件、退火罩、坩锅、环保除尘排烟设备、干燥炉、玻璃炉窑、水泥炉窑、燃烧器具上的各个系统渗铝管道的焊接。
渗铝钢换热管与管板焊接规程
1. 将渗铝钢管管头与冷换管板表面油污、铁锈、氧化皮等清理干净，无须磨掉管头表面渗铝层，但需磨掉管头端面渗铝层，或下料切掉管头端面渗铝层，以防止管头端面含铝量过高，影响焊接质量。
2. 采用钨极氩弧强度焊（角焊缝），二遍填丝。
3. 第一便填丝建议使用焊丝规格型号为φ1.4－φ1.6mm JG—50（H08Mn2SiA），第二便填丝建议使用焊丝规格型号为φ2.0mm JG—50（H08Mn2SiA）钨极选用φ2.5-φ3.0mm。
如管板堆焊不锈钢时，焊丝材质建议使用H1Cr 24Ni13。
4. 渗铝管头应露出焊接端面2.5-3 mm，焊接电流应控制在第一便填丝120— 140A，。
第二便填丝160— 180A，管头焊后不准有烧损击穿。
修补焊缝也应采用氩弧焊。
5. 冷换管束管头与管板焊后应进行贴账，不允许强度胀。
以上焊接规程不能代替焊接工艺，使用单位要根据以上规程进行焊接工艺评定，确定焊接工艺，以确保焊接质量。
非常重要∶1. 渗铝管供货长度不小于6030mm，因穿管前要进行二次定尺下料，在焊接前应将非下料一端磨掉管头端面渗铝层，以防止管头端面含铝量过高，产生裂纹。
2. 管板及折流板孔加工公差尺寸应增加0.2mm。
φ25的渗铝管，保证管板孔径不小于φ25.6，折流板不小于φ25.9；φ19的渗铝管，保证管板孔径不小于φ19.6，折流板不小于φ19.9。
抚顺市天隆石化设备防腐厂技术科。

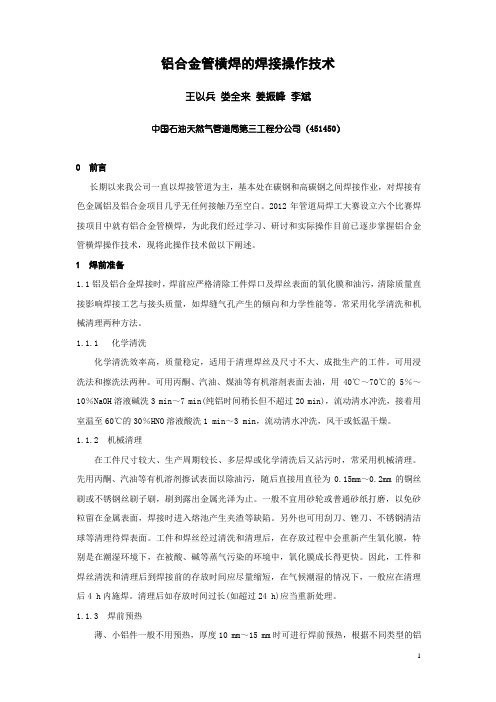

铝合金管横焊的焊接操作技术王以兵娄全来姜振峰李斌中国石油天然气管道局第三工程分公司（451450）0 前言长期以来我公司一直以焊接管道为主，基本处在碳钢和高碳钢之间焊接作业，对焊接有色金属铝及铝合金项目几乎无任何接触乃至空白。
2012年管道局焊工大赛设立六个比赛焊接项目中就有铝合金管横焊，为此我们经过学习、研讨和实际操作目前已逐步掌握铝合金管横焊操作技术，现将此操作技术做以下阐述。
1 焊前准备1.1铝及铝合金焊接时，焊前应严格清除工件焊口及焊丝表面的氧化膜和油污，清除质量直接影响焊接工艺与接头质量，如焊缝气孔产生的倾向和力学性能等。
常采用化学清洗和机械清理两种方法。
1.1.1 化学清洗化学清洗效率高，质量稳定，适用于清理焊丝及尺寸不大、成批生产的工件。
可用浸洗法和擦洗法两种。
可用丙酮、汽油、煤油等有机溶剂表面去油，用40℃～70℃的5％～10％NaOH溶液碱洗3 min～7 min(纯铝时间稍长但不超过20 min)，流动清水冲洗，接着用室温至60℃的30％HNO溶液酸洗1 min～3 min，流动清水冲洗，风干或低温干燥。
1.1.2 机械清理在工件尺寸较大、生产周期较长、多层焊或化学清洗后又沾污时，常采用机械清理。
先用丙酮、汽油等有机溶剂擦试表面以除油污，随后直接用直径为0.15mm～0.2mm的铜丝刷或不锈钢丝刷子刷，刷到露出金属光泽为止。
一般不宜用砂轮或普通砂纸打磨，以免砂粒留在金属表面，焊接时进入熔池产生夹渣等缺陷。
另外也可用刮刀、锉刀、不锈钢清洁球等清理待焊表面。
工件和焊丝经过清洗和清理后，在存放过程中会重新产生氧化膜，特别是在潮湿环境下，在被酸、碱等蒸气污染的环境中，氧化膜成长得更快。
因此，工件和焊丝清洗和清理后到焊接前的存放时间应尽量缩短，在气候潮湿的情况下，一般应在清理后4 h内施焊。
清理后如存放时间过长(如超过24 h)应当重新处理。
1.1.3 焊前预热薄、小铝件一般不用预热，厚度10 mm～15 mm时可进行焊前预热，根据不同类型的铝合金预热温度可为100℃～200℃，可用氧一乙炔焰、电炉或喷灯等加热。
管道的焊接方法
1、焊接前要将两管轴线对中，先将两管端部点焊牢，管径在100mm以下的可点焊三个点，管径在150mm以上的点焊四个点。
2、管材壁厚在5mm以上者应对管端焊口部位铲坡口，如用气焊加工管道坡口，必须除区坡口表面的氧化皮，并将影响焊接质量的凹凸不平处打磨平整，见下图：
‘V’型坡口焊接
3、管材与法兰盘焊接，要先将管材插入法兰盘内，先点焊2-3点再用角尺找平后方可焊接，法兰盘要两面焊接，其内侧焊缝不得凸出法兰盘密封面，见下图。
管子与法兰焊接
4、管道焊接时，要有防风、防雨雪等措施，焊区环境温度低于-20℃，焊口要预热，预热温度为100-200℃，预热长度为200-250mm。
铝焊接方法与技巧铝焊接方法与技巧铝焊接，很多人都只是从别人的口里听说过一点，并不十分了解，下面给大家整理了铝焊接方法与技巧，欢迎阅读！1、铝和铝合金管焊接特点和方法铝合金由于重量轻、强度高、耐腐蚀性能好、无磁性、成形性好及低温性能好等特点而被广泛地应用于各种焊接结构产品中,采用铝合金代替钢板材料焊接,结构重量可减轻50 %以上。
因此，铝及铝合金除广泛的应用于航空、航天和电工等领域外，同时还越来越多的应用于石油化学工业。
濮阳中原大化新建空分装置就大量使用了铝镁合金(主要有：5083、5183、5A02相当于旧牌号中的LF2、LF4)。
但是铝及铝合金在焊接过程中，易出现氧化、气孔、热裂纹、烧穿和塌陷等问题。
此类材质是被公认为焊接难度较大的被焊接材料，特别是小径薄壁管的焊接更难掌握。
因此，解决铝及铝合金的这些焊接缺陷是施工过程中必须解决的问题。
2、铝及铝合金的理化性能及焊接特点2.1 易氧化铝和氧的亲和力很强。
在常温下，铝表面就能被氧化成厚度约0.1～0.2 m致密的AL2O3薄膜。
虽然这层氧化铝薄膜比较致密，能防止金属的继续氧化，对自然防腐有利，但它给焊接带来了困难，这是由于氧化铝的熔点(2050℃)远远超过了铝的熔点(600℃左右)，比重约为铝的1.4倍。
在焊接过程中，会阻碍金属之间的熔合，易形成夹渣，而且氧化铝薄膜还吸附了较多的水份，焊接时会促使焊缝生成气孔。
2.2 较大的导热系数和比热容铝的导热系数约为钢的四倍，因此，焊接铝材管时，比钢管焊接要消耗更多的热量，为得到高质量的焊接接头，必需采用能量集中，功率大的热源。
2.3 易形成氢气孔铝及铝合金的焊接气孔主要氢气孔。
铝在液态时能大量吸收和溶解氢，在熔融状态下溶解度为0.0069ml/g，而在高温凝固状态下为0.00036 ml/g，前后相差近20倍。
铝的导热系数很大，在相同的焊接工艺条件下，其冷却速度为钢的4～7倍，使金属结晶加快，焊接熔池在快速冷却过程中，氢的溶解度急剧下降，此时析出大量过饱和气体，氢气来不及析出在焊缝金属中形成气孔。
浅谈渗铝管道焊接施工技术作者：蒋伟白金元赵占磊王贤明张浩翔来源：《科技资讯》2011年第10期摘要：渗铝是一种或多种金属原子渗入金属工件表层内的化学热处理工艺。
最常用的是热浸——扩散渗铝和固体粉末包埋渗铝两种方法。
我们所说到的渗铝工艺叫做“钢基热熔渗铝”，就是将钢材及钢制品置入在一定温度下的熔盐液体中，使其钢基表面充分活化和净化后，迅速提出并置入熔融液态铝中，浸渍适当时间后，使其刚集体形成一定厚度的金属间化合物、致密均匀的铝层和三氧化二铝氧化膜。
关键词：渗铝化学热处理工艺熔融液态铝中图分类号：TG142 文献标识码：A 文章编号：1672-3791(2011)04(a)-0000-001 前言将金属工件放在含有渗入金属元素的渗剂中,加热到一定温度，保持适当时间后,渗剂热分解所产生的渗入金属元素的活性原子便被吸附到工件表面，并扩散进入工件表层，从而改变工件表层的化学成分、组织和性能。
根据不同的使用要求、渗铝可在碳钢、低合金钢及高铬镍合金钢基体上进行。
这些材料经过渗铝后，在其表面形成一层具有特殊性能的铁铝合金层，从而提高材料的抗高温氧化性能和耐腐蚀性能。
2 施工方法特点廉价的碳钢材料，经表层渗铝后，即具备耐磨、耐蚀、耐氧化特性。
具有较大经济价值，渗铝钢的母材一般为10#、20#的低碳钢，表面渗铝后，表面有0.1-0.3mm厚的渗铝层，该层的Al含量为20%-40%。
渗铝层硬度接近马氏体钢，耐蚀性与1Cr18Ni9Ti不锈钢相当，耐氧化性优于不锈钢。
但经过此工艺处理的单件管道长度只能限制在900～1200mm之间，管道组对过程中需大量的焊接，针对此种新的材料，本方法摸索出一套经济实用的施工方法，从而节约工程成本，保证工程质量，加快工程进度。
3 适用范围应用在：空气预（换）热器、煤气预热器、热风炉、锅炉管、吹氧管、工业炉耐热件、退火罩、坩锅、环保除尘排烟设备、干燥炉、玻璃炉窑、水泥炉窑、燃烧器具上的各个系统渗铝管道的焊接。
镀铝板渗铝板焊接工艺1、渗铝板MIG电弧钎焊（1）渗铝板及其焊接性能介绍渗铝板可分为两类，第一类是以耐热性为主的可以耐640℃左右的高温，它是在低碳钢板的两侧各镀上20-25µm厚的AlSi合金（Si含量为6-8.5﹪）镀层；第二类以耐腐蚀性为主，其镀层是第一类的2-3倍。
渗铝板一般以热浸或固体粉末等方法渗铝。
第一类耐高温的形成AlFeSi合金层，第二类耐腐蚀形成AlFe合金层。
由于耐腐蚀的渗铝板镀层厚熔点低，其焊接性相对较差。
由于渗铝板具有较好抗高温、抗氧化和耐腐蚀性，价格便宜，已在我国石油、化工、电力、汽车及轻工部门得到广泛的应用。
在渗铝板的熔化焊中，现有的几种方法都不太理想。
手工电弧焊如采用酸性焊条或钎维素型焊条时，焊缝轻易产生气孔，凹凸等缺陷；而采用碱性低氢型焊条，可以降低焊缝气孔的倾向。
但是焊接前如不将焊缝四周的渗铝层去掉，则焊缝中的Si、Mn含量因铝加强脱氧而增高，从而使焊缝金属力学性能变坏，而且由于焊缝中缺少保证金属耐热、耐腐蚀的合金元素，往往在焊接完成后也要重新做防腐处理；而采用普通的熔化极气体保护焊焊接渗铝板时，焊缝成分和致密性都能达到要求，但是焊缝表面粗糙不平；采用钨极氩弧焊时，虽然说熔化的涂层不至于被氧化，但是为了减少焊缝金属的铝含量，大多是焊接前将焊缝四周的铝涂层去掉。
（2）渗铝板的MIG电弧钎焊工艺德国CLOOS GLC333MC4焊机是采用钎焊的工艺来焊接渗铝板的，在焊接前无需做任何的预处理，焊接完成后也不用重新再做防腐处理。
焊缝成型美观平整光滑，耐腐蚀性好。
MIG电弧钎焊常用的焊接材料采用铝青铜焊丝,由于其熔点低机械性能好，不用破坏渗铝层，无重新做防腐的特点，被认为是目前焊接渗铝板最好的工艺。
在船舶制造，机械制造，化工，汽车等领域得到了广泛的应用。
2、MIG电弧钎焊的优点和应用在通常的使用中MIG钎焊使用的保护气体是氩气,然而实验表明铜基焊丝也可用含少量氧气或二氧化碳的混合气体作保护气，这样电弧的稳定性更好。
铝及铝合金管道焊接中的交流TIG焊接摘要：结合我公司承揽的某些工程中浓硝酸、空分装置中的1060纯铝管道、铝镁合金等管道及设备的成功焊接，证明对于铝及铝合金焊接，采用交流氩弧焊焊接工艺是一种质量可靠、焊接速度快、便于操作的焊接方法和技术。
关键词：铝及铝合金; 焊接; 交流氩弧焊Abstract: combined with my company is responsible for some of the engineering, air separation unit of nitric acid unit 1060 pure aluminum pipe, aluminum and magnesium alloys, pipeline and successful welding equipment, for aluminum and aluminum alloy welding proof, adopting ac argon arc welding welding process is a kind of reliable quality, welding speed is quick and easy operation welding method and technology.Keywords: aluminum and aluminum alloy; Welding; Alternating argon arc welding中图分类号：TG4文献标识码：A 文章编号：一、引言目前我公司承建的安装工程，业主一般要求工期短，时间比较紧，对于我公司浓硝酸钝铝管道及空分铝合金管道焊接提出了更高要求。
100%射线探伤要求，即要保证质量，又要保证工期，铝及其铝镁合金焊接，选择合适的焊接工艺，是保证质量和按期完工的重要保证。
采用交流TIG焊工艺将是最佳的选择。
二、焊接特点铝及铝镁合金具有良好的耐蚀性，高的比强度，导电性和导热性等特点，与钢相比，其线胀系数比钢大约2倍，故焊接时变形大；导热率为钢的5倍。
渗铝管道焊接施工方法
天津二十冶建设有限公司
张浩翔
白金元蒋伟赵占磊王贤明
1、前言
渗铝是一种或多种金属原子渗入金属工件表层内的化学热处理工艺。
将金属工件放在
含有渗入金属元素的渗剂中,加热到一定温度，保持适当时间后,渗剂热分解所产生的渗入金属元素的活性原子便被吸附到工件表面，并扩散进入工件表层，从而改变工件表层的化学成分、组织和性能。
根据不同的使用要求、渗铝可在碳钢、低合金钢及高铬镍合金钢基体上进行。
这些材料经过渗铝后，在其表面形成一层具有特殊性能的铁铝合金层，从而提高材料的抗高温氧化性能和耐腐蚀性能。
最常用的是热浸——扩散渗铝和固体粉末包埋渗铝两种方法。
我们所说到的渗铝工艺叫做“钢基热熔渗铝”，就是将钢材及钢制品置入在一定温度下的熔盐液体中，使其钢基表面充分活化和净化后，迅速提出并置入熔融液态铝中，浸渍适当时间后，使其刚集体形成一定厚度的金属间化合物、致密均匀的铝层和三氧化二铝氧化膜。
这种渗铝方法又叫“二溶法热熔渗铝”。
渗铝材料是碳钢表面的复合层，其中包括钢基体层——铁铝合金层；中层——纯铝层；外层——三氧化二铝氧化膜。
本文主要叙述渗铝管道焊接过程中积累的经验和应注意的事项，以及通过摸索得出的一套节约成本并保证工程质量的施工方法。
Array
2、工法特点
廉价的碳钢材料，经表层渗铝后，即具备耐磨、耐蚀、耐氧化特性。
具有较大经济价值，渗铝钢的母材一般为10#、20#的低碳钢，表面渗铝后，表面有0.1-0.3mm厚的渗铝层，该层的Al含量为20%-40%。
渗铝层硬度接近马氏体钢，耐蚀性与1Cr18Ni9Ti 不锈钢相当，耐氧化性优于不锈钢。
但经过此工艺处理的单件管道长度只能限制在900～1200mm之间，管道
1
组对过程中需大量的焊接，针对此种新的材料，本方法摸索出一套经济实用的焊接方法，从而节约工程成本，保证工程质量，加快工程进度。
3、适用范围
应用在：空气预（换）热器、煤气预热器、热风炉、锅炉管、吹氧管、工业炉耐热件、退火罩、
坩锅、环保除尘排烟设备、干燥炉、玻璃炉窑、水泥炉窑、燃烧器具上的各个系统渗铝管道的焊接。
在迁安硅钢连退工程中各机组的无氧化加热炉热空气管道采用了渗铝管道。
3.1 渗铝材料的焊接施工原理
本施工工法描述了渗铝管道的焊接过程。
将渗铝管道坡口位置的基层（铁铝合金层）、
中层（纯铝层）、外层（三氧化二铝氧化膜）全部磨掉，直至露出碳钢母材。
原则上讲对于渗铝管道应该采用渗铝焊条（即A312SL 渗铝钢焊条）进行施焊，但由于考虑到渗铝焊条成本太高，市场不易采购等原因，经过现场试验，在本工法中阐述利用A102 不锈钢焊条对其进行焊接的方法。
由于A102 焊条的焊接性能高于碳钢母材，不锈钢焊条具有防腐蚀性、耐高温性、耐氧
化性，达到渗铝管道使用的目的，故使不锈钢代替渗铝钢焊条，机械性能及物理特性都能满足施工要求。
4、施工工艺
渗铝件的切割和坡口加工宜采用机械方法，也可采用等离子切割机等热加工方法，施焊
前加工坡口，并应将凹凸不平处打磨平整。
焊接热影响区的渗铝表面应用角磨机去除，露出碳钢表面。
2
坡口的打磨图片：
焊件组对前应该将坡口及其内外侧表面不小于10mm 范围内的油、漆、锈、毛刺及三个渗铝的复合层等清除干净，且不得有裂缝、夹层等缺陷。
除设计规定需进行冷拉伸或冷压缩
的管道外，焊件不得进行强行组对。
管子或管件对焊时，内壁应平齐，内壁错边量不宜超过管壁厚度的10%，且不应大于2mm。
只能从单面焊接的纵向和环向焊缝，其内壁最大错边量不应超过2mm。
不等厚对接焊件时，薄件端面应位于厚件端面之内。
焊条选择A102低氢碱性焊条，在使用前必须烘干。
药皮成份、空气湿度、存储时间等因
素不仅使焊条吸潮，也使其工艺性能变坏，飞溅增大，且氢容易引起气孔、裂纹、白点等恶化金属性能。
A102烘烤温度一般采用250°C，烘干1小时。
应缓慢加热，保温，缓慢冷却。
烘干焊条时，每层焊条不能太厚（以1-3 层为好），以免焊条受热不均和潮气不易排除。
对于渗铝管的焊接根据现场管道皮厚4-6mm，电流选择70-120A之间。
坡口采用V 型形式。
渗铝材料打坡口时要注意将渗铝材料坡口位置的基层（铁铝合金层）、中层（纯铝层）、外层（三氧化二铝氧化膜）全部磨掉，直至露出碳钢母材。
再用A102 不锈钢焊条对其进行焊接，
不锈钢焊道和渗铝材料都具有防腐蚀性、耐高温性、耐氧化性，达到焊接的目的。
渗铝材料在渗铝过程中发生了一定程度的变形。
所以在对接过程中要根据渗铝材料的
不同变形程度来进行组对。
将两件变形程度近似的管道、管件相对接。
大口径管道、管件对
接时可用机械方法将变形程度减小。
重点注意事项：焊接过程中如果不把坡口的基层（铁铝合金层）、中层（纯铝层）、外层（三氧化二铝氧化膜）全部磨掉，焊接过程中会出现裂缝现象。
如果采用J422 焊条也可进行
焊接，但是焊道处会达不到渗铝材料所要求的防腐蚀性、耐高温性、耐氧化性。
因此采用
A102 不锈钢焊条使焊道与渗铝材质一样具有防腐蚀性、耐高温性、耐氧化性。
3
实例图片5、施
工机具及材料
序号名称规格单位数量备注
1电焊机500A台1
2螺旋千斤顶15 吨台2
3手拉葫芦3t台2
4磨光机台4
5等离子切割机台2
6钢丝绳Φ=20mm L=13000mm对1
技术员安全员电焊工铆工杂工质检员
1161081
从事特殊工种作业人员必须经过相应专业培训，并具有上岗证件，确保持证上岗。
尤其对电焊工、气焊工、电工等特殊技术工种人员需加强培训，保证其技术素质。
7、质量要求
《机械设备安装工程施工及验收通用规范》GB50231-2009
《现场设备、工业管道焊接工程施工及验收规范》GB50236—98
《工业金属管道工程施工及验收规范》GB50235—97
《管道工程安装手册》中国建筑工业出版社
《焊工手册》机械工业出版社
4
8、安全措施
焊接过程中，临边作业应搭设脚手架或简单平台，并设置上下行通道。
焊接时，应佩戴焊工手套、焊帽等焊工防具。
电焊机使用前检查漏保完整性，以免因漏电造成伤害。
严格执行有关安全生产制度和安全技术操作规程，认真做好安全技术交底，对安全关键部位进行经常性的安全检查，及时排除不安全的因素，确保安全施工。
临时施工用电，指定的位置进行架设，接线应符合安全和技术操作规程的规定。
开关箱应防
潮、防雨、绝缘并锁，接地符合要求。
凡供给手持电动工具用的开关箱，必须增加漏电保护装置。
使用瓶装氧气、乙炔气进行火焰工作时，乙炔装置与氧气装置要留有足够的安全距离，装置与工作人员也应留有足够距离。
施工机械由专人进行管理和操作，机械防护应符合安全要求。
施工现场设置明显的安全警告标志、标线等，坑、洞差较高基础边缘应安装临时保护措施，如盖板、栏杆。
施工现场脚手架应按要求搭设，随时检查其牢固性，不准超载偏载，禁止乱放乱扔工具或材料，防止意外事故的发生。
安装设备时容易发生坠落、绊跌的危险区域，应增设可靠的防护装置。
夜间施工及作业能见度不好的区域要保证好充足的照明设施。
发生高空作业时（如；对接施焊或部件装配），作业人员要带好安全带，地面要设专人监护。
热装时，要安排专人负责加热，加热时不得使温度变化过快，并准备好灭火器材。
9、经济指标及经济效益分析
焊接材料A102 焊条代替渗铝钢焊条不仅市场很容易采到，从而节省了采购时间；其次A102
焊条很大程度上节约了成本费用，使用性能满足了防腐蚀性、耐高温性、耐氧化性等方面的要求，仅首钢迁钢SCAL1-2 机组使用的焊接材料量节省了5.6 万元。
10、工程实例
首钢迁钢冷轧连退工程SCAL1—6 连续退火机组无氧化加热炉热空气管道均采用渗铝材料，焊接过程采用上述方法。
SCAL1-2 机组已经于2010 年9 月10 日全部投入生产。
5。
