3-2铝合金5083焊接工艺要点汇总

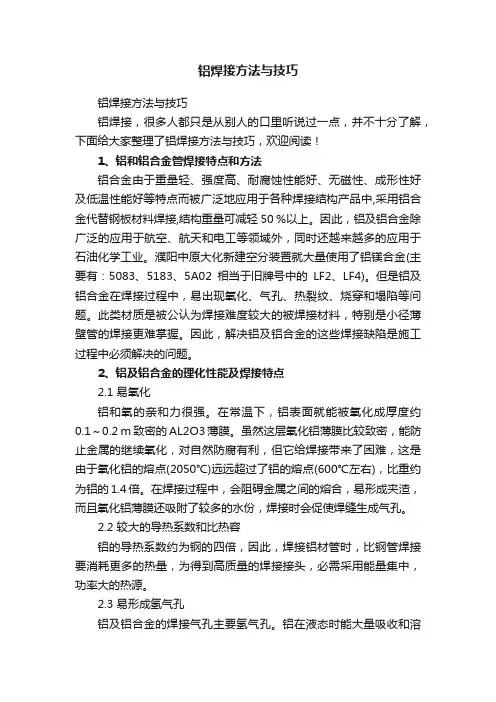

铝焊接方法与技巧铝焊接方法与技巧铝焊接，很多人都只是从别人的口里听说过一点，并不十分了解，下面给大家整理了铝焊接方法与技巧，欢迎阅读！1、铝和铝合金管焊接特点和方法铝合金由于重量轻、强度高、耐腐蚀性能好、无磁性、成形性好及低温性能好等特点而被广泛地应用于各种焊接结构产品中,采用铝合金代替钢板材料焊接,结构重量可减轻50 %以上。

因此，铝及铝合金除广泛的应用于航空、航天和电工等领域外，同时还越来越多的应用于石油化学工业。

濮阳中原大化新建空分装置就大量使用了铝镁合金(主要有：5083、5183、5A02相当于旧牌号中的LF2、LF4)。

但是铝及铝合金在焊接过程中，易出现氧化、气孔、热裂纹、烧穿和塌陷等问题。

此类材质是被公认为焊接难度较大的被焊接材料，特别是小径薄壁管的焊接更难掌握。

因此，解决铝及铝合金的这些焊接缺陷是施工过程中必须解决的问题。

2、铝及铝合金的理化性能及焊接特点2.1 易氧化铝和氧的亲和力很强。

在常温下，铝表面就能被氧化成厚度约0.1～0.2 m致密的AL2O3薄膜。

虽然这层氧化铝薄膜比较致密，能防止金属的继续氧化，对自然防腐有利，但它给焊接带来了困难，这是由于氧化铝的熔点(2050℃)远远超过了铝的熔点(600℃左右)，比重约为铝的1.4倍。

在焊接过程中，会阻碍金属之间的熔合，易形成夹渣，而且氧化铝薄膜还吸附了较多的水份，焊接时会促使焊缝生成气孔。

2.2 较大的导热系数和比热容铝的导热系数约为钢的四倍，因此，焊接铝材管时，比钢管焊接要消耗更多的热量，为得到高质量的焊接接头，必需采用能量集中，功率大的热源。

2.3 易形成氢气孔铝及铝合金的焊接气孔主要氢气孔。

铝在液态时能大量吸收和溶解氢，在熔融状态下溶解度为0.0069ml/g，而在高温凝固状态下为0.00036 ml/g，前后相差近20倍。

铝的导热系数很大，在相同的焊接工艺条件下，其冷却速度为钢的4～7倍，使金属结晶加快，焊接熔池在快速冷却过程中，氢的溶解度急剧下降，此时析出大量过饱和气体，氢气来不及析出在焊缝金属中形成气孔。

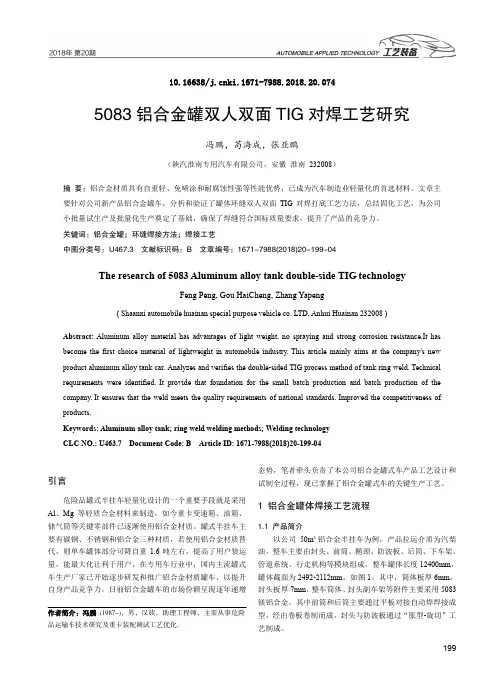

10.16638/ki.1671-7988.2018.20.0745083铝合金罐双人双面TIG对焊工艺研究冯鹏，苟海成，张亚鹏（陕汽淮南专用汽车有限公司，安徽淮南232008）摘要：铝合金材质具有自重轻、免喷涂和耐腐蚀性强等性能优势，已成为汽车制造业轻量化的首选材料。

文章主要针对公司新产品铝合金罐车，分析和验证了罐体环缝双人双面TIG对焊打底工艺方法，总结固化工艺，为公司小批量试生产及批量化生产奠定了基础，确保了焊缝符合国标质量要求，提升了产品的竞争力。

关键词：铝合金罐；环缝焊接方法；焊接工艺中图分类号：U467.3 文献标识码：B 文章编号：1671-7988(2018)20-199-04The research of 5083 Aluminum alloy tank double-side TIG technologyFeng Peng, Gou HaiCheng, Zhang Yapeng( Shaanxi automobile huainan special purpose vehicle co. LTD, Anhui Huainan 232008 )Abstract: Aluminum alloy material has advantages of light weight, no spraying and strong corrosion resistance.It has become the first choice material of lightweight in automobile industry. This article mainly aims at the company's new product aluminum alloy tank car. Analyzes and verifies the double-sided TIG process method of tank ring weld. Technical requirements were identified. It provide that foundation for the small batch production and batch production of the company. It ensures that the weld meets the quality requirements of national standards. Improved the competitiveness of products.Keywords: Aluminum alloy tank; ring weld welding methods; Welding technologyCLC NO.: U463.7 Document Code: B Article ID: 1671-7988(2018)20-199-04引言危险品罐式半挂车轻量化设计的一个重要手段就是采用Al、Mg等轻质合金材料来制造，如今重卡变速箱、油箱、储气筒等关键零部件已逐渐使用铝合金材质。

铝合金焊接工艺铝合金焊接工艺铝合金具有重量轻、比强度高、耐腐蚀性好、无磁性、成形性好及低温性能好等特点，因此被广泛地应用于各种焊接结构产品中。

采用铝合金代替钢板材料焊接，结构重量可减轻50%以上。

然而，铝合金焊接也有几大难点：接头软化严重、表面易产生难熔的氧化膜、容易产生气孔和热裂纹、线膨胀系数大、热导率大。

因此，铝合金的焊接要求采用能量密度大、焊接热输入小、焊接速度高的高效焊接方法。

焊接要求1.生产储存环境和辅助材料使用的要求1.1 生产储存环境温度、湿度的要求铝合金的生产和储存环境必须防尘、防水、干燥。

环境温度通常应控制在5℃以上，湿度控制在70%以下。

焊接环境的湿度不能太高，湿度过高会使焊缝中气孔的产生几率明显增加，影响焊接质量。

应设置挡风板以避免室内穿堂风的影响。

1.2 焊丝及送气软管的使用要求焊材的使用应注意储存。

铝焊丝要与钢焊材分开储存。

焊接完成后，要在焊机中取出焊丝进行密封处理，防止污染。

送气软管最好使用特富龙软管(Teflon)。

1.3 工装的选用铝合金焊接最好选用点接触形式的工装，以减小工装与工件的接触面积。

如果工装对工件是面接触，会带走工件的热量，加速了熔池的凝固，不利于焊缝气孔的排除。

2.焊丝及保护气体的选用2.1 焊丝的选用铝及铝合金焊丝的选用应使对接接头的抗拉强度、塑性达到规定要求。

焊丝的选用主要按照下列原则：纯铝焊丝的纯度一般不低于母材，铝合金焊丝的化学成分一般与母材相应或相近，铝合金焊丝中的耐蚀元素的含量一般不低于母材。

异种铝材焊接时应按耐蚀较高、强度高的母材选择焊丝。

不要求耐蚀性的高强度铝合金可采用异种成分的焊丝，如铝硅合金焊丝SAlSi一1等(注意强度可能低于母材)。

针对5083母材的焊接，建议选择5087/AlMg4.5MnZr焊丝，因为该焊丝具有良好的抗裂性、抗气孔性和强度性能。

在选择焊丝规格时，应优先选择大直径规格的焊丝。

相同重量的焊丝，大规格焊丝的表面积要小很多，因此表面污染较少，氧化区域也较小，焊接质量更容易达到要求。

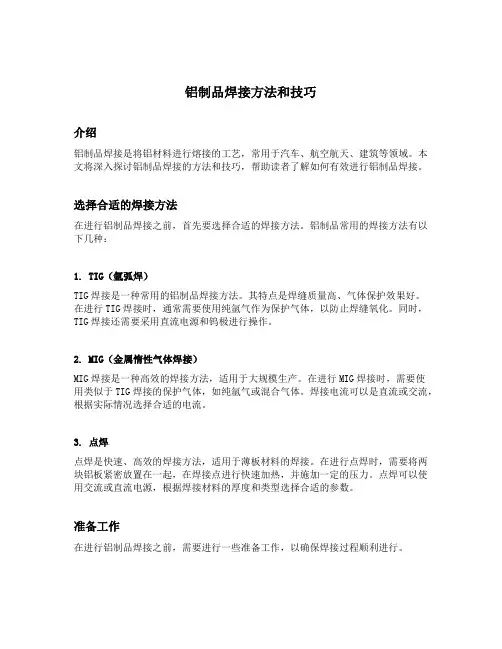

铝制品焊接方法和技巧介绍铝制品焊接是将铝材料进行熔接的工艺，常用于汽车、航空航天、建筑等领域。

本文将深入探讨铝制品焊接的方法和技巧，帮助读者了解如何有效进行铝制品焊接。

选择合适的焊接方法在进行铝制品焊接之前，首先要选择合适的焊接方法。

铝制品常用的焊接方法有以下几种：1. TIG（氩弧焊）TIG焊接是一种常用的铝制品焊接方法。

其特点是焊缝质量高、气体保护效果好。

在进行TIG焊接时，通常需要使用纯氩气作为保护气体，以防止焊缝氧化。

同时，TIG焊接还需要采用直流电源和钨极进行操作。

2. MIG（金属惰性气体焊接）MIG焊接是一种高效的焊接方法，适用于大规模生产。

在进行MIG焊接时，需要使用类似于TIG焊接的保护气体，如纯氩气或混合气体。

焊接电流可以是直流或交流，根据实际情况选择合适的电流。

3. 点焊点焊是快速、高效的焊接方法，适用于薄板材料的焊接。

在进行点焊时，需要将两块铝板紧密放置在一起，在焊接点进行快速加热，并施加一定的压力。

点焊可以使用交流或直流电源，根据焊接材料的厚度和类型选择合适的参数。

准备工作在进行铝制品焊接之前，需要进行一些准备工作，以确保焊接过程顺利进行。

1. 清洁表面铝制品的氧化膜会对焊接质量产生不良影响，因此在焊接之前需要彻底清洁铝制品表面。

可以使用溶剂或酸性清洗剂进行清洗，去除污垢和氧化膜。

2. 预热铝材铝材料的导热性好，因此在焊接之前需要对焊接区域进行预热。

预热能够减少焊接区域的收缩应力，并提高焊接质量。

预热温度的选择取决于铝材料的厚度和类型，一般为150-250摄氏度。

3. 选择合适的焊接材料为了获得良好的焊接效果，需要选择合适的焊接材料。

一般来说，使用与被焊铝材料相同或相似的铝合金进行焊接。

选择合适的焊条或焊丝，以满足焊接强度和外观要求。

焊接技巧除了选择合适的焊接方法和准备工作，掌握一些焊接技巧也是进行铝制品焊接的关键。

1. 控制焊接速度焊接速度是影响焊接质量的重要因素之一。

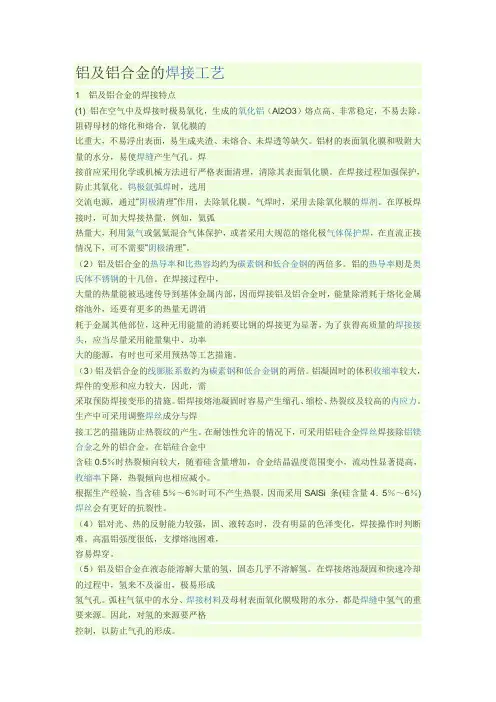

铝及铝合金的焊接工艺1 铝及铝合金的焊接特点(1) 铝在空气中及焊接时极易氧化，生成的氧化铝（Al2O3）熔点高、非常稳定，不易去除。

阻碍母材的熔化和熔合，氧化膜的比重大，不易浮出表面，易生成夹渣、未熔合、未焊透等缺欠。

铝材的表面氧化膜和吸附大量的水分，易使焊缝产生气孔。

焊接前应采用化学或机械方法进行严格表面清理，清除其表面氧化膜。

在焊接过程加强保护，防止其氧化。

钨极氩弧焊时，选用交流电源，通过“阴极清理”作用，去除氧化膜。

气焊时，采用去除氧化膜的焊剂。

在厚板焊接时，可加大焊接热量，例如，氦弧热量大，利用氦气或氩氦混合气体保护，或者采用大规范的熔化极气体保护焊，在直流正接情况下，可不需要“阴极清理”。

（2）铝及铝合金的热导率和比热容均约为碳素钢和低合金钢的两倍多。

铝的热导率则是奥氏体不锈钢的十几倍。

在焊接过程中，大量的热量能被迅速传导到基体金属内部，因而焊接铝及铝合金时，能量除消耗于熔化金属熔池外，还要有更多的热量无谓消耗于金属其他部位，这种无用能量的消耗要比钢的焊接更为显著，为了获得高质量的焊接接头，应当尽量采用能量集中、功率大的能源，有时也可采用预热等工艺措施。

（3）铝及铝合金的线膨胀系数约为碳素钢和低合金钢的两倍。

铝凝固时的体积收缩率较大，焊件的变形和应力较大，因此，需采取预防焊接变形的措施。

铝焊接熔池凝固时容易产生缩孔、缩松、热裂纹及较高的内应力。

生产中可采用调整焊丝成分与焊接工艺的措施防止热裂纹的产生。

在耐蚀性允许的情况下，可采用铝硅合金焊丝焊接除铝镁合金之外的铝合金。

在铝硅合金中含硅0.5％时热裂倾向较大，随着硅含量增加，合金结晶温度范围变小，流动性显著提高，收缩率下降，热裂倾向也相应减小。

根据生产经验，当含硅5％～6％时可不产生热裂，因而采用SAlSi 条(硅含量4．5％～6％)焊丝会有更好的抗裂性。

（4）铝对光、热的反射能力较强，固、液转态时，没有明显的色泽变化，焊接操作时判断难。

毕业设计5083铝合金船舶焊接工艺探讨系别机械工程系专业焊接技术及自动化班级焊接3112班姓名学号2013～2014学年第一学期【摘要】铝及铝合金材料密度低,强度高,热电导率高,耐腐蚀能力强,具有良好的物理特性和力学性能,因而广泛应用于工业产品的焊接结构上。

铝合金在部件中的应用情况、发展趋向及其在组焊中存在很多问题。

对铝合金及其异种金属焊接接头进行了焊接性试验研究结果表明，其焊接接头有满意的力学性能、抗裂性及抗应力腐蚀性能，适合用于制造轻轨车辆、军用船、航空航天等领域的广泛应用。

关键词：铝合金船舶构件焊接工艺焊接缺陷、检测前言船舶焊接技术是现代造船模式中的关键技术之一。

先进的船舶高效焊接技术，在提高船舶建造效率，降低船舶建造成本，提高船舶建造质量等方面具有重要的作用，也是企业提高经济效益的有效途径。

先进的船舶高效焊接技术涉及到船舶制造中的工艺设计、计算机数控下料、小合拢、中合拢、大合拢、平面分段、曲面分段、平直立体分段、管线法兰焊接、型材部件装焊等工序和工位的焊接工程。

同时也会牵动与之相关的焊接产业链，如焊接材料、焊接设备和专用工装、焊接辅器具、金属的加工、焊接接头设计、焊接接头性能与质量控制、焊接标准与规范等。

焊接技术也随着造船技术不断进步，焊接技术的实力决定了一个地区的造船能力。

世界船舶焊接技术沿着高效、自动、智能化发展。

纵观国内外造船企业的造船模式，主要流程基本相同，为零件→部件→分段→总段→船台（坞）搭载。

于此相对应，所采用的焊接技术也大同小异。

在部件、分段、总段等中间产品的生产制造阶段采用自动化程度很高的大型生产焊接装置，在船台搭载时采用单机自动化装置。

经过 50 多年的发展，中国已成为世界造船大国。

目前，我国造船焊接工艺已发展到40多种典型焊接技术除了在散货船、油船、集装箱船等主力船型上应用之外，还在液化天然气船（LNG）、液化石油气船（LPG）、海洋浮式生产储油船（FPSO）、超大型油船（VLCC）、军用船等高技术、高附加值船舶上获得广泛应用。

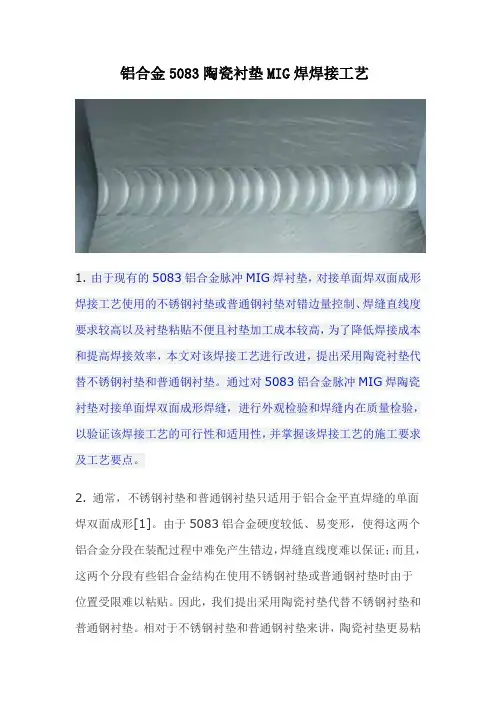

铝合金5083陶瓷衬垫MIG焊焊接工艺1. 由于现有的5083铝合金脉冲MIG焊衬垫，对接单面焊双面成形焊接工艺使用的不锈钢衬垫或普通钢衬垫对错边量控制、焊缝直线度要求较高以及衬垫粘贴不便且衬垫加工成本较高，为了降低焊接成本和提高焊接效率，本文对该焊接工艺进行改进，提出采用陶瓷衬垫代替不锈钢衬垫和普通钢衬垫。

通过对5083铝合金脉冲MIG焊陶瓷衬垫对接单面焊双面成形焊缝，进行外观检验和焊缝内在质量检验，以验证该焊接工艺的可行性和适用性，并掌握该焊接工艺的施工要求及工艺要点。

2. 通常，不锈钢衬垫和普通钢衬垫只适用于铝合金平直焊缝的单面焊双面成形[1]。

由于5083铝合金硬度较低、易变形，使得这两个铝合金分段在装配过程中难免产生错边，焊缝直线度难以保证；而且，这两个分段有些铝合金结构在使用不锈钢衬垫或普通钢衬垫时由于位置受限难以粘贴。

因此，我们提出采用陶瓷衬垫代替不锈钢衬垫和普通钢衬垫。

相对于不锈钢衬垫和普通钢衬垫来讲，陶瓷衬垫更易粘贴，拆卸方便，柔性更好，视粘贴长度需要长短可调，可一定程度上消除焊缝错变量和焊缝直线度对焊缝反面成型的影响，且焊接效率更高，焊接成本降低。

试验研究表明，当采用合适的陶瓷衬垫并加上合理的焊接工艺可以做到单面焊双面成形，同时可获得质量较好的铝合金焊缝。

3 5083铝合金单面焊双面成形焊接工艺试验3.1 5083铝合金焊接难点分析铝合金焊接与一般的碳钢和不锈钢焊接不同，有很多问题需要解决，5083铝合金在焊接过程中主要会碰到以下难点：3.1.1易产生气孔等缺陷5083铝合金在空气中及焊接时极易被氧化生成氧化铝（Al2O3），氧化铝熔点高达2050℃，远高于铝的熔点（660℃），如果不除去氧化膜，就会阻碍母材的熔化和焊缝金属的熔合。

母材表面的氧化膜还会吸附大量的水分，易使焊缝产生气孔、夹渣等缺陷。

因此焊前应严格对待焊处表面氧化膜进行清除。

3.1.2焊后变形较大5083铝合金线膨胀系数约为碳钢和低合金钢的2倍，焊后焊缝凝固时的体积收缩率较大，焊件的变形和应力较大。

《装备维修技术》2021年第8期—49—5083铝板MIG 焊接工艺参数研究李 芳 贺地求（中南大学，湖南 长沙 410000）1 绪论（一）铝合金特点[1] 铝合金在工业中应用非常广泛，其特点如下： 1）铝合金密度低，热处理后，其强度、模量接近超高强度钢。

2）铝合金微观组织稳定，具有较强的抗腐蚀能力。

3）铝合金易于成型，可以制作出多种截面的型材。

（二）铝合金的焊接特性[2，3] 1）铝合金焊接前应清除氧化膜，并且应防止焊接过程中新氧化膜的产生。

3）铝合金熔焊非常容易产生气孔。

4）铝合金的线膨胀系数较大，焊接高温会产生较大的热应力，导致热裂纹或变形。

5）铝合金的比热容大、焊件热传导大、热辐射大、热对流大、因此需要的热输入量也较大。

6）大量热输入会使焊缝晶粒长大，导致接头的塑性、强度变差。

（三）铝合金常用焊接方法 1）铝合金MIG 焊焊接MIG 焊是使用熔化电极，以外加气体作为电弧介质，并保护金属熔滴、焊接熔池和焊接区高温金属的电弧焊方法。

曲凌云[4]研究了6082铝合金单脉冲和双脉冲MIG 焊接工艺，得到了焊接系数达到母材70%的焊接接头。

2）铝合金搅拌摩擦焊焊接搅拌摩擦焊是一种固相连接技术，可以焊接同种或者异种金属材料，对于一些难焊接高强度的铝合金等具有独特的优势。

搅拌摩擦焊的加工温度一般比工件材料的熔点低，不需要其他的焊材，不会导致因为焊接材料熔化带来的一些缺陷或者新的杂质，对环境较为友好。

2 试验方案2.1 试验材料试验焊接母材为300mm x 250mmx 10mm 铝合金5083。

焊接材料化学成分见表1。

对母材开V 型坡口处理。

焊接方式MIG 焊接，采用对接焊。

焊气体使用纯度≥99.999%的高纯氩，该氩气需满足GB/T4842-2006。

根据ISO18273选用AL03-5087焊材，焊材牌号为ER5087，直径为1.2mm，化学成分见表1。

表1 5083铝合金及ER5087的主要化学成分( 质量分数%）名称 Si Fe Mg Cu Cr Mn Ti Al 5083铝板 0.121 0.225 4.14 0.017 0.093 0.91 0.034 余量 AL03-5087 ≤0.25 ≤0.40 4.3-5.2 ≤0.05 ≤0.25 0.6-1.0 0.05-0.25 余量2.2 试验设备 MIG 焊接设备为Fronius TPS5000。

铝合金焊接技术要点及注意事项铝及铝合金焊接特点及焊接工艺铝合金由于重量轻、强度高、耐腐蚀性能好、无磁性、成形性好及低温性能好等特点而被广泛地应用于各种焊接结构产品中,采用铝合金代替钢板材料焊接,结构重量可减轻50 %以上。

因此，铝及铝合金除广泛的应用于航空、航天和电工等领域外，同时还越来越多的应用于石油化学工业。

但是铝及铝合金在焊接过程中，易出现氧化、气孔、热裂纹、烧穿和塌陷等问题。

此类材质是被公认为焊接难度较大的被焊接材料，特别是小径薄壁管的焊接更难掌握。

因此，解决铝及铝合金的这些焊接缺陷是施工过程中必须解决的问题。

1铝及铝合金的焊接特点铝材及铝合金焊接时由固态转变为液态时，没有明显的颜色变化，因此在焊接过程中给操作者带来不少困难。

因此，要求焊工掌握好焊接时的加热温度，尽量采用平焊，在引（熄）弧板上引（熄）弧等。

特别注意以下几点：1.1强的氧化能力铝与氧的亲和力很强，在空气中极易与氧结合生成致密而结实的AL2O3薄膜，厚度约为．1μm，熔点高达2050℃，远远超过铝及铝合金的熔点，而且密度很大，约为铝的1．4倍。

在焊接过程中，氧化铝薄膜会阻碍金属之间的良好结合，并易造成夹渣。

氧化膜还会吸附水分，焊接时会促使焊缝生成气孔。

这些缺陷，都会降低焊接接头的性能。

为了保证焊接质量，焊前必须严格清理焊件表面的氧化物，并防止在焊接过程中再氧化，对熔化金属和处于高温下的金属进行有效的保护，这是铝及铝合金焊接的一个重要特点。

具体的保护措施是：a焊前用机械或化学方法清除工件坡口及周围部分和焊丝表面的氧化物；b焊接过程中要采用合格的保护气体进行保护；c在气焊时，采用熔剂，在焊接过程中不断用焊丝挑破熔池表面的氧化膜。

1.2铝的热导率和比热大，导热快尽管铝及铝合金的熔点远比钢低，但是铝及铝合金的导热系数、比热容都很大，比钢大一倍多，在焊接过程中大量的热能被迅速传导到基体金属内部，为了获得高质量的焊接接头，必须采用能量集中、功率大的热源，有时需采用预热等工艺措施，才能实现熔焊过程。

5083铝合金TIG焊接工艺研究谭长波李修鹏发布时间：2023-07-18T03:04:51.304Z 来源：《中国科技信息》2023年9期作者：谭长波李修鹏[导读] 5083铝合金的焊接属于特殊材料的焊接，采用手工方式对铝合金进行惰性气体保护，是一种高附加值、高难度的特殊作业。

通过大量的试件焊接及有关试验，逐步摸索出有效地消除铝合金焊缝中的气孔的焊接工艺及操作方法。

5083铝合金焊接时，应认真对待并正确处理焊接接头形式、材料的选择、工艺配方、高温区的控制、惰性气体的保护以及焊接顺序。

在各项控制措施到位的情况下，焊接质量达到了设计要求。

中国中车青岛四方机车车辆股份有限公司山东青岛 266111摘要：5083铝合金的焊接属于特殊材料的焊接，采用手工方式对铝合金进行惰性气体保护，是一种高附加值、高难度的特殊作业。

通过大量的试件焊接及有关试验，逐步摸索出有效地消除铝合金焊缝中的气孔的焊接工艺及操作方法。

5083铝合金焊接时，应认真对待并正确处理焊接接头形式、材料的选择、工艺配方、高温区的控制、惰性气体的保护以及焊接顺序。

在各项控制措施到位的情况下，焊接质量达到了设计要求。

关键词：5083铝合金；TIG焊接；焊接工艺5083铝合金是一种属于Al-Mg系的变形铝，强度、耐腐蚀性和抗疲劳强度高，具有较好的焊接性能.作为使用范围较广的一种防锈铝，5083铝合金板材常被应用于舰艇与船舶制造、车辆、航空航天等多个领域.过去船舶制造过程中主要采用钢合金材料，为实现船舶结构轻量化，将5083铝合金应用于船身外侧的壁板结构中，目前船身外部板材连接工艺主要采用搅拌摩擦焊。

FSW是英国焊接研究所于1991年发明的一种新型的固相连接技术，该技术可解决铝合金等低熔点轻质金属在焊接时产生孔洞、裂纹和飞边问题。

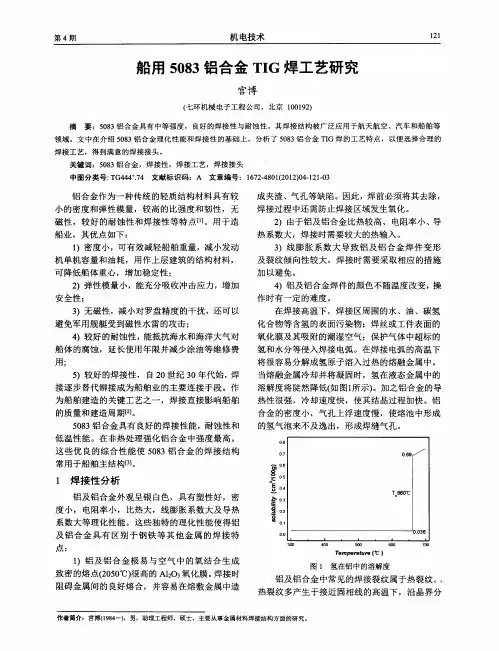

1焊接性能分析1.1材料理化性能铝为银白色轻质金属，密度小（约为钢的1/3），熔点低（658℃），比热容大，热导率高（是钢的4倍），是一种极具应用前景的金属材料。

铝及铝合金的焊接工艺技术参数介绍、方法、步骤及注意事项一、为什么MIG焊铝的工艺难题较多答：MIG焊铝的工艺难题主要有：（1）铝及铝合金的熔点低（纯铝660℃），表面生成高熔点氧化膜（ AL2O3 2050℃），容易造成焊接不熔合；（2）低熔点共晶物和焊接应力，容易产生焊接热裂纹；（3）母材、焊材氧化膜吸附水分，焊缝容易产生气孔；（4）铝的导热性是钢的3倍，焊缝熔池的温度场变化大，控制焊缝成型的难度较大；（5）焊接变形较大。

二、铝及铝合金焊接难点（1）强的氧化能力铝在空气中极易与氧结合生成致密结实的Al2O3膜薄，厚度约0.1μm。

Al2O3的熔点高达2050℃，远远超过铝及铝合金的熔点（约660℃），而且体积质量大，约为铝的1.4倍。

焊接过程中，氧化铝薄膜会阻碍金属之间的良好结合，并易形成夹渣。

氧化膜还会吸附水分，焊接时会促使焊缝生成气孔。

因此，焊前必须严格清理焊件表面的氧化物，并加强焊接区域的保护。

（2）较大的热导率和比热容铝及铝合金的热导率和比热容约比钢大1倍，焊接过程中大量的热量被迅速传导到基体金属内部。

因此，焊接铝及铝合金比钢要消耗更多的热量，焊前常需采取预热等工艺措施。

（3）热裂纹倾向大线膨胀系数约为钢的2倍，凝固时的体积收缩率达6.5%左右，因此焊接某些铝合金时，往往由于过大的内应力而产生热裂纹。

生产中常用调整焊丝成分的方法来防止产生热裂纹，如使用焊丝HS311。

（4）容易形成气孔形成气孔的气体是氢。

氢在液态铝中的溶解度为0.7mL/100g，而在660℃凝固温度时，氢的溶解度突降至0.04ml/100g，使原来溶解于液态铝中的氢大量析出，形成气泡。

同时，铝和铝合金的密度小，气泡在熔池中的上升速度较慢，加上铝的导热性强，熔池冷凝快，因此，上升的气泡往往来不及逸出，留在焊缝内成为气孔。

弧柱气氛中的水分、焊接材料及母材表面氧化膜吸附的水分都是氢的主要来源，因此焊前必须严格做好焊件的表面清理工作。
