实训任务-中控门锁安装方法
1.实训内容及目的
1）掌握中控锁的安装方法。
2.实训器材和用具
1）奇瑞汽车一辆
2）常用工具一套、万用表一个。
3.实训注意事项
1）实训中的安全注意事项。
2）在安装时，注意工具的选择以防把螺丝拆坏。
4.实训操作步骤
1）中控锁安装
（1）拆下车门内饰板。
拆下车门内饰板（2）在合适安装中控锁的位置打孔。
打孔
（3）安装中控锁
安装中控锁
（3）安装中控锁上拉杆固定在车
门开关拉杆处。
中控锁上拉杆
（4）连接主机与中控锁的连接线。
中控锁的连接线
（5）中控锁的连接线通过车门边的护板
橡胶条隐藏。
车门边的护板
2）中控锁接线
（1）拆下方向盘下方护板找到所需的
连接线。
方向盘下方线束
（2）将中控锁控制器上的转向灯线
接到转向灯开关下方转向灯线束上
转向接线
（3）将中控锁控制器上的红色工作电源线线
接到常火线位置线束上。
黑色为控制器的搭铁
线。
中控锁控制器工作电源线
（4）将中控锁控制器上的刹车线，连接
到刹车位置线束上。
边门线连接到门控
线上。
刹车门控ACC线束连接
5.实训记录单
中控锁安装
序号安装项目安装步骤备注
1 中控锁的安装。
中控门锁系统及工作原理教案
嘿！同学们，今天咱们要来聊聊中控门锁系统及工作原理呢！
一、啥是中控门锁系统呀？
哎呀呀，中控门锁系统就是让我们能够方便地控制车门锁的一个神奇装置呀！比如说，你坐在驾驶座上，按一下按钮，四个车门就都能锁上或者打开，是不是超级方便呢？
二、中控门锁系统的组成部分有哪些呢？
哇！这可不少呢！首先，有控制模块，这就像是中控门锁系统的“大脑”，负责指挥整个系统的运作。
还有门锁执行器，它就是具体执行锁门和开门动作的“小能手”。
还有各种传感器，比如车门位置传感器、速度传感器等等，它们会给系统提供各种重要的信息哟！
三、那中控门锁系统是咋工作的呢？
嘿！这就很有意思啦！当你按下锁车按钮的时候，控制模块就收到了指令，然后它会向门锁执行器发送信号，执行器就开始动作，把车门锁上啦！在行驶过程中，如果车速达到一定值，速度传感器会告诉控制模块，然后车门也会自动上锁，这样是不是很安全呀？
四、中控门锁系统的优点可多啦！
哎呀呀，比如说，提高了车辆的安全性，小偷可不容易打开车门啦！而且方便性也是杠杠的，不用你一个个车门去锁，一键搞定！还有呢，它还能和车辆的其他系统联动，比如防盗系统，更加保障车辆的安全呢！
五、使用中控门锁系统要注意些啥？
哇！这可不能马虎！要定期检查门锁系统是否正常工作，要是有故障可就麻烦啦！还有，别乱按按钮，万一不小心把自己锁在车外，那可就糟糕了呀！
总之，中控门锁系统可是车辆中非常重要的一部分呢！同学们，你们都明白了吗？。

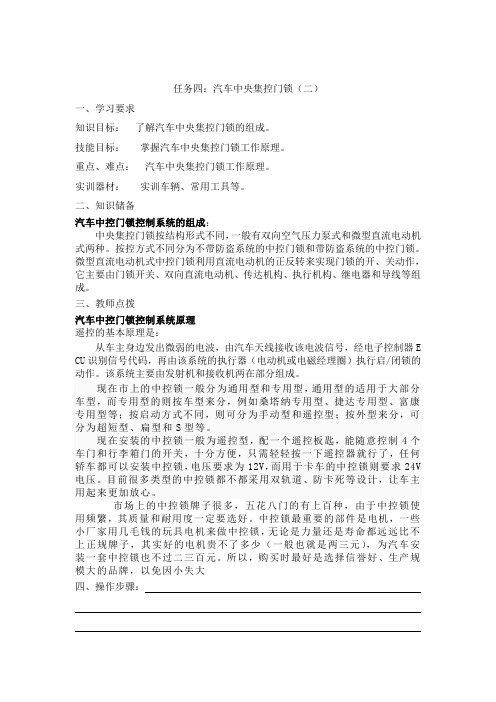

任务四：汽车中央集控门锁（二）一、学习要求知识目标：了解汽车中央集控门锁的组成。
技能目标：掌握汽车中央集控门锁工作原理。
重点、难点：汽车中央集控门锁工作原理。
实训器材：实训车辆、常用工具等。
二、知识储备汽车中控门锁控制系统的组成：中央集控门锁按结构形式不同，一般有双向空气压力泵式和微型直流电动机式两种。
按控方式不同分为不带防盗系统的中控门锁和带防盗系统的中控门锁。
微型直流电动机式中控门锁利用直流电动机的正反转来实现门锁的开、关动作，它主要由门锁开关、双向直流电动机、传达机构、执行机构、继电器和导线等组成。
三、教师点拨汽车中控门锁控制系统原理遥控的基本原理是：从车主身边发出微弱的电波，由汽车天线接收该电波信号，经电子控制器E CU识别信号代码，再由该系统的执行器（电动机或电磁经理圈）执行启/闭锁的动作。
该系统主要由发射机和接收机两在部分组成。
现在市上的中控锁一般分为通用型和专用型，通用型的适用于大部分车型，而专用型的则按车型来分，例如桑塔纳专用型、捷达专用型、富康专用型等；按启动方式不同，则可分为手动型和遥控型；按外型来分，可分为超短型、扁型和S型等。
现在安装的中控锁一般为遥控型，配一个遥控板匙，能随意控制4个车门和行李箱门的开关，十分方便，只需轻轻按一下遥控器就行了，任何轿车都可以安装中控锁，电压要求为12V，而用于卡车的中控锁则要求24V 电压。
目前很多类型的中控锁都不都采用双轨道、防卡死等设计，让车主用起来更加放心。
市场上的中控锁牌子很多，五花八门的有上百种，由于中控锁使用频繁，其质量和耐用度一定要选好。
中控锁最重要的部件是电机，一些小厂家用几毛钱的玩具电机来做中控锁，无论是力量还是寿命都远远比不上正规牌子，其实好的电机贵不了多少（一般也就是两三元），为汽车安装一套中控锁也不过二三百元。
所以，购买时最好是选择信誉好、生产规模大的品牌，以免因小失大四、操作步骤：五、拓展思考：1、集控门锁中央机构作用？我的疑问：七、课堂评价自我评价（）：小组互评：教师评价（实操态度、完成质量等第）：。
哈弗中控操作方法
哈弗汽车的中控操作方法通常包括以下步骤：
1. 启动车辆：将钥匙插入点火开关，并转动至启动位置，或者按下启动按钮。
2. 控制空调系统：通过中控面板上的按钮或旋钮来设置温度、风速和空气流向。
3. 调节音响系统：通过中控面板上的按钮或触摸屏来选择收音机频道、切换音源或调节音量。
4. 导航系统操作：如果车辆配备了导航系统，可以通过中控屏幕输入目的地、查看地图或启动导航功能。
5. 控制车辆设置：一些车型的中控系统可以用来调整车辆的设置，例如灯光、雨刮器、座椅调节等。
6. 蓝牙连接：如果车辆支持蓝牙连接，可以通过中控面板上的功能来连接手机并进行通话或音乐播放。
7. 其他功能：视具体车型而定，中控系统可能还包括其他功能，例如倒车影像、驾驶模式选择等。
需要根据具体的车型和年份查看车辆使用手册以获取更详细的操作方法。
项目一汽车电动车窗、中控门锁、防盗系统构造实训一、实训目的与要求1、掌握汽车电动车窗、中控门锁、防盗系统的电气结构。
2、能够认识汽车电动车窗、中控门锁、防盗系统主要部件的功能。
二、使用教具、仪器设备和工、量具1、汽车电动车窗、中控门锁、防盗系统维修常用工量具、万用表。
2、汽车电动车窗、中控门锁、防盗系统维修专用工具及设备(汽车电动车窗、中控门锁、防盗系统拆装工具)一套。
3、汽车电动车窗、中控门锁、防盗系统示教板、小汽车一台。
三、实训内容和步骤（一）电动车窗系统：雨刮器控制开关位于灯光总成右边杆，如图所示，采用捷达总成原车件。
1．车窗电机电动后视镜开关控制左右后视镜进行四个方向的摆动。
2．车窗主开关1驾驶侧的车窗开关，2前乘客侧车窗开关，3左后车窗开关，4右后车窗开关，5车窗上锁开关3．车窗副开关4．车窗锁止按钮1上锁，2开锁按下车窗上锁开关后，仅驾驶座电动窗主开关可以操作，但只能开启或关闭驾驶座电动窗，无法开启或关闭另外3个门的电动窗，且电动窗副开关无法控制电动窗的升降。
（二）中控门锁防盗系统1.中控锁电机雨刮器器总成含有电动机、减速器、四连杆机构、刮水臂心轴、刮水片总成等。
2.中控盒3.遥控器雨刮器器电动机采用3刷结构以方便变速。
间歇时间由间歇继电器控制，利用电机的回位开关触点与继电器电阻电容的充放电功能使雨刮器器按照一定周期刮扫。
雨刮器器的刮片胶条是直接清除玻璃上雨水和污垢的工具。
刮片胶条通过弹簧条压向玻璃表面，它的唇口必须与玻璃角度配合一致，方能达到所要求的性能。
（三）．电动后视镜系统后视镜包括左右后视镜，固定于车辆左右两侧，引出三条线控制后视镜内电机转动；电动外后视镜的外形及内部结构：主要以枢轴为中心，由使后视镜能进行上下和左右方向灵活变换位置的两个独立的微电机、永久磁铁及霍尔IC等组成。
后视镜由一个开关控制，能多方向运动，可使一个微电机工作或两个同时工作。
四、实训操作注意事项1．检查元器件线路时，要求使用数字式万用表，增加准确度；2．使用前，先插上电源插头，再打开点火开关；关闭电源前，先关闭点火开关，再拔下电源插头；3．测量台架有关参数时，不得短路台架上的接线端子，防止出现短路事故；4．台架检修时，注意不能在测量端子上借电，因为端子线只用于测量，不能用于对大功率元器件供电；5．台架检修时，注意220V高压电触点，防止高压伤人或损坏低压线路元器件；6．安装12V接头时，要分清正负极，防止线路短路，损坏导线和元器件；7．禁止短路面板上的检测端子，以防短路损坏导线和元器件。

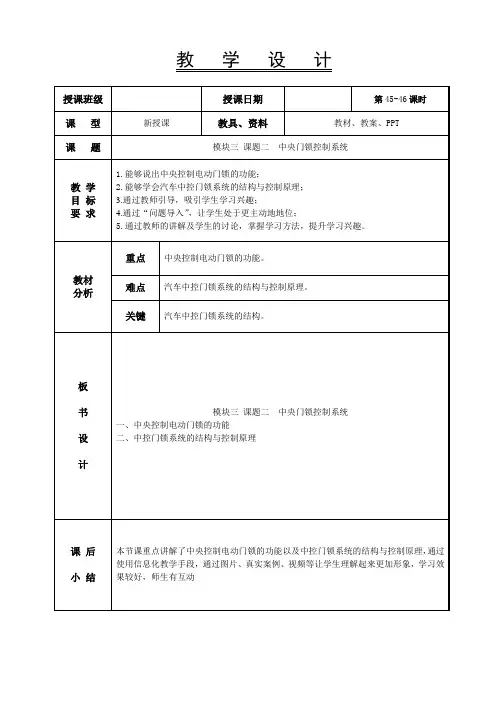

教学设计教学过程教学环节教师讲授、指导（主导）内容学生学习、操作（主体）活动时间分配一、二、三、组织教学 (师生问候)复习旧识1.汽车电控舒适系统的组成新授知识模块三课题二中央门锁控制系统一、中央控制电动门锁的功能汽车中控门锁系统具有钥匙联动开闭车门和钥匙占用预防功能。
根据不同车型、等级和使用地区，门锁装置具有各种不同的功能。
1．中央控制2．速度控制3．单独控制4．两级开锁功能5．钥匙占用预防功能6．安全功能7．电动车窗不用钥匙的动作功能8．自动功能9．后车门儿童安全锁止功能10．防盗功能二、中控门锁系统的结构与控制原理中央控制门锁的结构主要包括门锁开关、门锁执行机构、门锁控制器等几个部分。
1．门锁开关（1）中央控制门锁开关（2）钥匙控制开关（3）遥控车门的上锁与解锁（4）门控开关师生问好根据上次课的内容，对学生们进行提问学会中央控制电动门锁的功能。
学生们通过教师的讲解，和图片展示，学习中控门锁系统的结构与控制原理，并记录相关知识点。
