电阻分压电路及原理

电阻型分压器全文共四篇示例，供读者参考第一篇示例：电阻型分压器是一种常见的电路元件，用于降低电压。

在电子电路中，如果需要将一个电压分成两部分，可以通过电阻型分压器来实现。

电阻型分压器的原理非常简单，但在实际应用中却有着广泛的用途。

一、电阻型分压器的原理电阻型分压器由两个电阻串联连接而成，通常分为一个高阻值的电阻和一个低阻值的电阻。

当输入电压加到电阻型分压器两端时，根据欧姆定律，电压会按照电阻值的比例进行分压。

如果我们将电压V_in加到电阻型分压器的两端，其中一个电阻值为R1，另一个电阻值为R2，则输出的电压V_out可以通过以下公式计算得出：V_out = V_in * R2 / (R1 + R2)这就是电阻型分压器的基本原理。

通过调整R1和R2的数值，可以实现输出电压的调节。

一般情况下，R1的阻值较大，R2的阻值较小，这样输出电压就可以被分成两部分。

在实际应用中，我们可以通过改变R2的数值来实现对输出电压的调节。

电阻型分压器在电子电路中有着广泛的应用。

最常见的用途之一就是在模拟电路中用作电压的缩放器。

在一些传感器电路中，输出的电压可能过大或过小，需要通过电压分压器来将电压调整到适合的范围内。

电阻型分压器还可以用于电源的偏置电路、比较电路等。

在数字电路中，电阻型分压器也扮演着重要的角色。

在AD转换器的外部参考电压选择上，常用电阻分压器将电源电压调整到合适的范围内。

在一些数字电路中也会用到电压分压器来提供稳定的电压参考。

电阻型分压器也存在一些缺点。

由于电阻型分压器是passvie 元件，因此在实际应用中可能会受到负载的影响，输出电压的稳定性可能会降低。

电阻型分压器具有一定的电流限制，当负载较大时可能无法提供足够的输出电流。

第二篇示例：电阻型分压器是一种常见的电路元件，用于将电压分成两部分。

在电子电路中，经常会遇到需要将一个电压信号降低到更低的电压级别的情况，这时就需要使用电阻型分压器来实现。

电阻型分压器是由两个电阻串联而成，通过在电阻间取出分点接取输出信号，实现将输入电压按一定比例分压输出。

电路分压定理推导过程电路分压定理是电路分析中的重要原理之一，它可以用来计算电路中的电压分布情况。

本文将通过推导过程来介绍电路分压定理的原理和应用。

假设我们有一个由两个电阻R1和R2串联而成的电路，电源电压为V。

我们希望知道在这个电路中的各个电阻上的电压分布情况。

为了方便计算，我们引入一个参数U，表示电路的总电压。

根据欧姆定律，我们知道电阻上的电压与电流成正比，即U = I * R。

根据电路中电流的连续性原理，我们可以得到两个电阻上的电流满足以下关系：I = I1 = I2。

根据电压分配原理，我们知道在串联电路中，电压与电阻成正比，即U1 = I1 * R1，U2 = I2 * R2。

将I1和I2代入上述公式中，我们可以得到U1 = U * (R1 / (R1 + R2))，U2 = U * (R2 / (R1 + R2))。

这就是电路分压定理的数学表达式。

从上述公式中我们可以看出，电路分压定理告诉我们，电压的分布与电阻的比值有关。

具体来说，电压分布与电阻的比值成正比，即电阻越大，所占的电压比例越大；电阻越小，所占的电压比例越小。

除了上述推导过程，我们还可以通过实际的电路实例来理解电路分压定理的应用。

假设我们有一个电路，其中的电源电压为10V，电阻R1为100Ω，电阻R2为200Ω。

我们希望知道在这个电路中的各个电阻上的电压分布情况。

根据电路分压定理，我们可以计算出U1 = 10V * (100Ω / (100Ω + 200Ω)) = 3.33V，U2 = 10V * (200Ω / (100Ω + 200Ω)) = 6.67V。

这样我们就得到了在这个电路中的电压分布情况。

通过上述计算，我们可以看出，电阻R1上的电压为3.33V，电阻R2上的电压为 6.67V。

这符合电路分压定理的规律，即电压的分布与电阻的比值成正比。

电路分压定理不仅在理论分析中有重要作用，在实际电路设计和应用中也有广泛的应用。

例如，在电源稳压电路中，我们希望将电源电压稳定在一个固定的值，可以通过选择合适的电阻比值来实现。

分压电路是一种常用的电路类型，它能够将输入电压分成两个较小的输出电压。

分压电路通常由两个电阻器组成，其中一个连接到输入电压，另一个连接到地。

通过选择合适的电阻值，可以得到所需的输出电压。

二极管是一种常用的电子元件，它具有导通和截止两种状态，能够实现电流的单向导通。

当分压电路和二极管并联时，会产生怎样的电压变化呢？让我们通过以下内容进行讨论。

1. 分压电路的工作原理分压电路的工作原理是基于欧姆定律和电压分配定律。

根据欧姆定律，电压与电阻和电流成正比，根据电压分配定律，串联电路中电压与电阻成正比。

在一个简单的分压电路中，两个电阻器R1和R2串联连接，输入电压为V_in，输出电压分别为V_out1和V_out2。

根据欧姆定律和电压分配定律，可以得到以下公式：V_out1 = V_in * (R2 / (R1 + R2))V_out2 = V_in * (R1 / (R1 + R2))通过调整电阻器的取值，可以得到不同的输出电压，实现电压的分压。

2. 二极管的特性二极管是一种非线性元件，具有正向导通和反向截止的特性。

在正向导通状态下，二极管具有一个固定的正向压降（通常为0.7V），在反向截止状态下，二极管具有无穷大的电阻。

当二极管与电路并联时，会对电路的电压分布产生影响。

3. 分压电路和二极管的并联当分压电路和二极管并联时，可以得到一个新的电路结构。

在这种情况下，二极管的正向压降将会影响电路的整体电压分布。

具体来说，当二极管处于正向导通状态时，由于其正向压降的存在，会导致输出电压有所下降；而当二极管处于反向截止状态时，电路的电压分布则受到较小的影响。

4. 电压变化分析假设在分压电路的输出端并联一个二极管，当二极管处于正向导通状态时，假设其正向压降为0.7V，根据欧姆定律和电压分配定律，可以得到并联后的输出电压的变化：V_out1 = (V_in - 0.7) * (R2 / (R1 + R2))V_out2 = (V_in - 0.7) * (R1 / (R1 + R2))可以看出，当二极管处于正向导通状态时，输出电压将会有所下降，下降的值为二极管的正向压降值。

分压电路工作原理解析分压电路在电子电路中很常见,应用广泛,掌握分压得工作原理及分压电路得变形电路,对分析许多电子电路有着举足轻重得影响。

电阻分压电路就是各种分压电路中最基本得电路,如上图所示就是用电阻构成得分压电路,Rl与R2就是分压电路中得两只电阻。

分析分压电路得关键点有两个:(1)找出输入端。

需要分析输入信号电压从哪里输入到分压电路上,具体得输入电流回路如何。

电路分析中确定输入信号电流回路得方法就是这样:从信号电压得输入端出发,沿至少两个元器件(不一定非要就是电阻器)到达地线。

(2)找出输出端,即输出电压取自于电路得哪个端点。

分压电路输出得信号电压要送到下一级电路中,理论上分压电路得下一级电路输入瑞就是分压电路得输出端,但就是识图中用这种方法得可操作性差,因为有时分析出下一级电路得输入端比较困难,所以可以采用更为简便得方法进行分析:找出分压电路中得所有元器件,从地线向上端分析,发现某元器件与分压电路之外得其她电路相连时,这一连接点就是分压电路得输出端,这一点得电压就就是分压电路得输出电压。

电阻分压电路分析1.电阻分压电路组成图2-43所示就是典型得电阻分压电路,LM324N电路由Rl与R2两只电阻构成。

电路中有电压输入端与电压输出端。

由此电路特征可以在众多电路中分辨出分压电路。

输入电压酣加在电阻Rl与R2上,输出电压Uo取自串联电路中下面一只电阻R2,这种形式得电路称为分压电路。

2.电阻分压电路得工作原理分析分压电路得关键点有两个:一就是分析输入电压回路及找出输入端;二就是找出电压输出端。

图2-44就是电阻分压电路输入回路示意图。

输入电压加到电阻Rl与R2上,它产生得电流流过Rl与R2。

3.找出分压电路得输出端分压电路输出得信号电压要送到下一级电路中,理论上分压电路得下一级电路其输入端就是分压电路得输出端(前级电路得输出端就就是后级电路得输入端)。

图2-45就是前级电路输出端与后级电路输入端关系示意图。

分压接法原理
分压接法是电路中常用的一种接法，它是利用串联电阻的特性来实现电压分压。

当多个电阻串联连接时，根据欧姆定律可得到总电流与总电阻之间的关系：总电流等于总电压与总电阻的比值。

而根据基尔霍夫定律，电路中每个点的电压之和等于零。

在分压接法中，将要分压的电路连接在电阻串联的中间位置，这样可以得到所需的输出电压。

根据欧姆定律，在串联电阻中，电流是相等的。

因此，通过串联电阻中的电流可以得到所需的输出电压。

假设有两个电阻R1和R2，它们串联连接在电源上，需要在
R2上获得一个较低的电压V2。

根据电压分压定律，V2可以
通过下面的公式计算得到：
V2 = V × (R2 / (R1 + R2))
其中，V是电源提供的总电压。

由上述公式可知，在分压接法中，输出电压与电阻值成反比。

因此，选择合适的电阻值可以得到所需的输出电压。

分压接法在电子电路中应用广泛，常用于减小电压、接入传感器、电位器调节等场景，具有灵活性和可控性。

您使用的浏览器不受支持建议使用新版浏览器
分压、分流原理
串联分压的原理： 在串联电路中，各电阻上的电流相等，各电阻两端的电压之和等于电路总电压。可知每个电阻上的电压小于电路总电压，故串联电阻分 压。 并联分流的原理： 在并联电路中，各电阻两端的电压相等，各电阻上的电流之和等于总电流（干路电流）。可知每个电阻上的电流小于总电流（干路电 流），故并联电阻分流。 分压原理 R1:R2=U1：U2 分流原理 R1:R2= I 2:I 1 串联电路中分压原理：U1：U2=R1：R2 并联电路中分流原理：I1：I2=R2：R1
ቤተ መጻሕፍቲ ባይዱ

分压电路工作原理
分压电路是由多个电阻连接而成的电路，用于将输入电压分成不同比例的输出电压。

其工作原理如下：
1. 基本原理：根据欧姆定律，电流在一个闭合电路中沿着电阻的方向流动。

在分压电路中，电流会从输入电压源流过电阻，然后根据电阻的阻值比例分流到各个电阻上。

2. 分压规律：根据基尔霍夫电压定律，电路中各个电阻上的电压之和等于输入电压。

在分压电路中，输入电压通过电阻串联连接后，根据各个电阻的阻值比例，会在各个电阻上产生相应的电压分压。

3. 分压比例：分压比例可以通过欧姆定律来计算。

根据欧姆定律，电阻两端的电压与通过电阻的电流成正比。

所以，电阻的阻值比例越大，通过该电阻的电流越小，所产生的电压分压也越大。

4. 应用：分压电路在电子电路中起到非常重要的作用。

例如，用于传感器电路中，将传感器的输出电压分压到微处理器工作电压范围内；用于电源电路中，将高电压转换为适合电路工作的低电压等。

5. 总结：分压电路利用了电阻的串联连接和欧姆定律的原理，将输入电压按照一定的比例分压到各个电阻上。

根据不同的应用需求，可以选择适当的电阻阻值来实现所需的分压比例。

分压电阻原理引言：分压电阻是电路中常用的元件，它能够将电压分成不同的比例，从而实现电路中对电压的调节和控制。

本文将深入探讨分压电阻的原理和应用。

一、分压电阻的原理分压电阻的原理是基于欧姆定律和串联电阻的特性。

根据欧姆定律，电流通过一个电阻的大小与电压成正比，通过串联电阻时，总电压等于各个电阻之间电压的和。

因此，通过选择合适的电阻比例，可以实现对电压的分配和调节。

二、分压电阻的电路图分压电阻通常由两个电阻组成，一个称为上拉电阻，另一个称为下拉电阻。

上拉电阻连接到电源正极，下拉电阻连接到电源负极。

在它们之间连接的节点上可以测量到分压后的电压。

三、分压电阻的计算公式根据分压电阻的原理，可以得出以下计算公式：Vout = Vin * (R2 / (R1 + R2))其中，Vout为输出电压，Vin为输入电压，R1为上拉电阻的阻值，R2为下拉电阻的阻值。

四、分压电阻的应用1.电压调节分压电阻可以用来调节电路中的电压。

通过选择合适的电阻比例，可以使输出电压满足特定的需求。

2.传感器电路在传感器电路中，分压电阻可以用来将传感器输出的电压转换为可测量的范围。

通过调整分压电阻的阻值，可以实现对传感器输出信号的调节和适配。

3.比较器电路在比较器电路中，分压电阻可以用来将输入信号转换为与比较器阈值相匹配的电压。

通过调整分压电阻的阻值，可以实现对比较器的触发点的调节。

4.电源管理分压电阻可以用来实现对电源电压的调节和分配。

通过选择合适的电阻比例，可以将电源电压分成不同的比例，以满足不同的电路需求。

五、分压电阻的注意事项1.选择合适的电阻阻值，确保能够满足电路的需求。

2.注意电阻的功率耐受能力，避免因功率过大而导致烧毁。

3.在实际应用中，还需考虑电阻的精度和温度特性，以确保电路的稳定性和准确性。

六、总结分压电阻是电路中常用的元件，它能够将电压分成不同的比例，实现对电压的调节和控制。

通过选择合适的电阻比例，可以满足不同的电路需求。

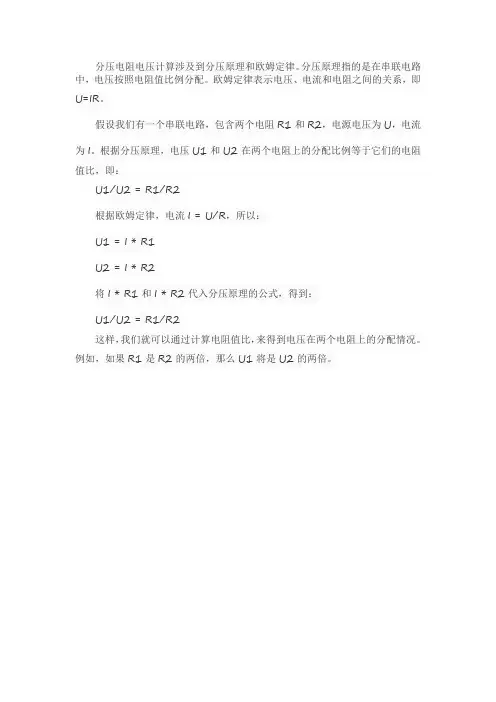

分压电阻电压计算涉及到分压原理和欧姆定律。

分压原理指的是在串联电路中，电压按照电阻值比例分配。

欧姆定律表示电压、电流和电阻之间的关系，即U=IR。

假设我们有一个串联电路，包含两个电阻R1和R2，电源电压为U，电流为I。

根据分压原理，电压U1和U2在两个电阻上的分配比例等于它们的电阻
值比，即：
U1/U2 = R1/R2
根据欧姆定律，电流I = U/R，所以：
U1 = I * R1
U2 = I * R2
将I * R1和I * R2代入分压原理的公式，得到：
U1/U2 = R1/R2
这样，我们就可以通过计算电阻值比，来得到电压在两个电阻上的分配情况。

例如，如果R1是R2的两倍，那么U1将是U2的两倍。

电阻分压电路及原理
假设电源电压为V，分压电阻为R1，负载电阻为R2、根据欧姆定律，可以得到以下方程：
I=V/(R1+R2)（1）
U1=I*R1（2）
U2=I*R2（3）
根据方程（1）可以得到电流I，然后根据方程（2）和（3）可以得
到分压电压U1和U2、可以看出，电流I与电源电压V、分压电阻R1和负
载电阻R2有关系。

当分压电阻R1较大、负载电阻R2较小时，分压电压
U1会增大,而分压电压U2会减小。

电阻分压电路可以应用于很多实际情况中。

例如，当我们需要给一些
电路或器件供电，但是电源的电压过高，无法直接使用时，可以使用电阻
分压电路来降低电压。

此外，电阻分压电路也常用于传感器电路中，用于
测量信号的分压。

在实际应用中，需要注意一些问题。

首先，要根据具体的需求选择合
适的电阻数值，以达到所期望的分压比。

其次，要选择合适的电阻功率，
确保电阻可以承受所输入的功率。

此外，要注意电阻的精度和温度系数，
选择合适的电阻类型和封装，以保证分压电路的稳定性和精确性。

总之，电阻分压电路是一种简单实用的电路配置，可以实现对电源电
压的分压。

通过合理选择电阻数值，可以达到所需的分压比。

在实际应用中，需要注意选择合适的电阻参数，以保证分压电路的稳定性和准确性。

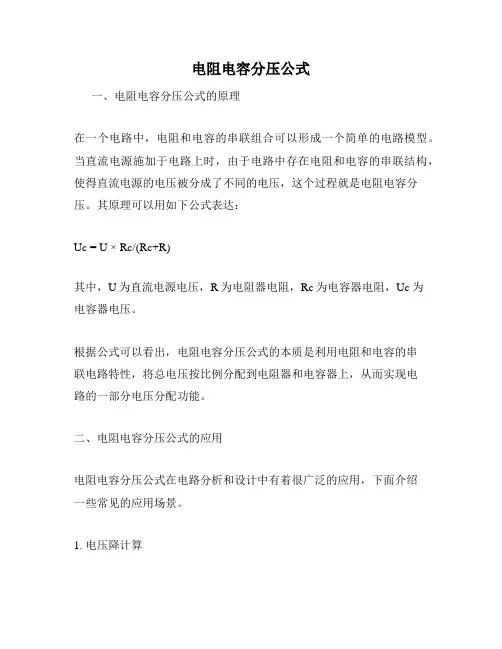

电阻电容分压公式
一、电阻电容分压公式的原理
在一个电路中，电阻和电容的串联组合可以形成一个简单的电路模型。

当直流电源施加于电路上时，由于电路中存在电阻和电容的串联结构，使得直流电源的电压被分成了不同的电压，这个过程就是电阻电容分压。

其原理可以用如下公式表达：
Uc = U × Rc/(Rc+R)
其中，U为直流电源电压，R为电阻器电阻，Rc为电容器电阻，Uc为
电容器电压。

根据公式可以看出，电阻电容分压公式的本质是利用电阻和电容的串
联电路特性，将总电压按比例分配到电阻器和电容器上，从而实现电
路的一部分电压分配功能。

二、电阻电容分压公式的应用
电阻电容分压公式在电路分析和设计中有着很广泛的应用，下面介绍
一些常见的应用场景。

1. 电压降计算
在一个电路中需要确定某个元件上的电压值时，可以利用电阻电容分压公式计算得出。

比如，如果需要计算一个电容器上的电压降，可以先测量电路中总电压和电容器串联电阻的值，然后利用公式计算出该电容器的电压降值。

2. 电路分析
电路分析是电子工程师日常工作中最基本的任务之一。

电阻电容分压公式可以用来分析电路中不同元件间的电压分配情况，帮助工程师判断电路中各元件的功能区域和作用。

总结
以上就是关于电阻电容分压公式的简要介绍，它是电路分析和设计的基本方法之一，具有广泛的应用场景。

要想更好地应用该公式，工程师需要对电路的基本组成原理有充分的理解，同时还需要掌握电路测量方法和仪器操作技巧，这样才能保证电路设计的准确性和效率。

欧姆定律分压和分流原理欧姆定律是电学基础中最基本的定律之一，它描述了电流、电压和电阻之间的关系。

欧姆定律包含着两个重要的原理，即分压原理和分流原理。

首先，我们来了解分压原理。

分压原理指的是，当多个电阻串联连接时，电压将按照各个电阻的阻值比例分配。

设想有两个串联的电阻R1和R2，总电压为V，根据分压原理，R1所占的电压比例为R1/(R1+R2)，R2所占的电压比例为R2/(R1+R2)。

可以用以下公式来表示：V1=V*(R1/(R1+R2))V2=V*(R2/(R1+R2))其中，V1和V2分别是R1和R2上的电压。

分压原理在电子电路中有着广泛的应用，例如，当我们需要将高电压降低到适应一些电子设备的工作电压范围时，可以通过串联一个适当的电阻将电压进行分压，从而提供所需的电压。

接下来是分流原理。

分流原理指的是，当多个电阻并联连接时，电流将按照各个电阻的导纳比例分配。

设想有两个并联的电阻R3和R4，总电流为I，根据分流原理，R3所占的电流比例为(R4/(R3+R4))，R4所占的电流比例为(R3/(R3+R4))。

可以用以下公式来表示：I3=I*(R3/(R3+R4))I4=I*(R4/(R3+R4))其中，I3和I4分别是流过R3和R4的电流。

分流原理在电子电路中也有着广泛的应用，例如，当我们需要将电流分配到不同的分支电路上时，可以通过并联适当的电阻来实现。

总结起来，分压原理和分流原理是欧姆定律的两个基本原理，它们描述了电阻按照一定比例分配电压和电流的规律。

这两个原理在电子电路的设计和分析中非常重要。

同时，我们还可以结合这两个原理进行电路的复杂计算。

有效地理解和运用分压原理和分流原理，有助于我们更好地理解和分析电子电路的工作原理，提高电路设计的准确性和效率。

串联电路分压原理
串联电路分压原理是指在一个串联电路中，不同的电阻之间会根据它们的电阻大小来分配电压。

根据欧姆定律，电压等于电流乘以电阻，故在一个串联电路中流过的电流相同。

然而，由于不同电阻的存在，电压会按照电阻的比例进行分配。

假设一个串联电路中有两个电阻R1和R2，它们分别连接在
电源的两端。

假设电源提供的电压为V，由欧姆定律可知，电流I等于V除以串联电路的总电阻R。

根据原理，电压的分配比例为：
V1 = I * R1
V2 = I * R2
其中V1和V2分别代表了电阻R1和R2上的电压。

可以看出，电压的分配与电阻的大小直接相关。

如果R1的大
小相对较小，而R2的大小较大，那么根据分压原理，V1将
会比V2小。

反之亦然。

这是因为大的电阻会吸收更多的电压，使得通过自身的电流较小，而小的电阻则会吸收较小的电压，使得通过自身的电流较大。

通过这种方式，串联电路中的各个元件能够根据其电阻大小来分配电压，从而实现电路的正常工作。

这一原理在各种电路中都有广泛应用，例如电子设备中的电源电路、传感器电路等。

分压接法原理分压接法是一种常见的电路连接方式，它可以将电压分压到所需要的数值，常用于电子电路中。

分压接法的原理非常简单，通过合理连接电阻或其他元件，可以有效地实现电压的分压。

在实际应用中，我们经常会遇到需要将电压进行分压的情况，因此了解分压接法的原理和方法对于电子工程师来说非常重要。

首先，我们来看一下分压接法的基本原理。

在电路中，当两个电阻串联连接时，电压会按照电阻比例进行分压。

假设我们有两个电阻，分别为R1和R2，它们串联连接在电源电压Vcc上。

根据欧姆定律，电流I流过R1和R2，根据串联电路的特性，电压V1和V2分别为IR1和IR2。

根据基尔霍夫电压定律，Vcc=V1+V2，即Vcc=IR1+IR2，可以得出Vcc=I(R1+R2)。

由此可见，电压Vcc经过R1和R2串联后，会按照R1和R2的比例进行分压，V1=Vcc(R1/(R1+R2))，V2=Vcc(R2/(R1+R2))。

这就是分压接法的基本原理。

接下来，我们来讨论一下分压接法的应用。

在实际电路设计中，我们经常会遇到需要将电压进行分压的情况。

比如，当我们需要将高电压信号分压到适合输入某一模拟电路的电压范围时，就可以使用分压接法。

此外，分压接法还可以用于传感器信号的处理、电源管理电路中的电压检测和反馈等方面。

在这些应用中，分压接法可以帮助我们实现对电压信号的精确控制和处理，从而确保电路的正常工作。

除了电阻分压接法，我们还可以利用其他元件实现电压的分压。

比如，我们可以使用电容器和电阻构成的RC网络来实现电压的分压。

在这种情况下，电容器的充放电特性会影响电压的分压效果。

此外，我们还可以利用二极管的导通特性来实现电压的分压。

无论是使用电阻、电容还是二极管，都需要根据具体的电路要求和特性选择合适的元件来实现电压的分压。

总的来说，分压接法是一种常见且重要的电路连接方式，它可以帮助我们实现对电压信号的精确控制和处理。

通过合理选择和连接电阻、电容、二极管等元件，我们可以实现对电压的分压，从而满足电路设计的需求。

分压电阻计算公式详细教程在电路中，分压电阻是一种常见的用于降低电压的方法。

它通常用于将电路中的电压分成两个部分，以便用于驱动其他组件或传感器。

分压电阻的计算是电路设计中的基本技能之一，下面我们将详细介绍分压电阻的计算公式和步骤。

首先，让我们来看一下分压电路的基本原理。

分压电路通常由两个电阻组成，一个是输入电阻R1，另一个是输出电阻R2。

输入电压V_in通过这两个电阻，形成一个输出电压V_out。

根据基本的电路理论，我们可以使用以下的分压电阻计算公式来计算输出电压：V_out = V_in (R2 / (R1 + R2))。

现在让我们来具体介绍一下如何使用这个公式来计算分压电路的输出电压。

步骤1，确定输入电压V_in.首先，确定输入电压V_in的数值。

这通常是从电源或信号源中提供的电压值。

步骤2，确定输出电压V_out.接下来，确定你想要得到的输出电压V_out的数值。

这通常是电路中其他组件或传感器所需要的电压值。

步骤3，选择电阻数值。

根据所需的输出电压V_out和已知的输入电压V_in，选择合适的电阻数值。

这里需要注意的是，电阻的数值不能是任意的，需要根据具体的电路要求来选择。

步骤4，计算输出电压。

使用上述的分压电阻计算公式，将已知的输入电压V_in、输出电压V_out和所选的电阻数值代入公式中进行计算，得到输出电压V_out的数值。

通过以上步骤，我们可以计算出分压电路的输出电压。

需要注意的是，在实际应用中，还需要考虑电阻的功率、精度和温度系数等因素，以确保电路的稳定性和可靠性。

总结一下，分压电阻计算公式是电路设计中的基本技能之一，掌握这个公式可以帮助我们更好地设计和分析电路。

希望以上的教程能够帮助你更好地理解分压电阻的计算方法。

分压原理的内容有何应用什么是分压原理分压原理，也称为电压分压规律，是电子电路中的一种基本原理。

它是基于电阻的串联连接方式，通过合理选择电阻的阻值，使得电路中的电压能够按比例分配。

分压原理广泛应用于电子设备、电路设计和信号处理等领域。

分压电路的基本原理分压电路是建立在分压原理基础上的电路组成。

它由至少两个固定的电阻组成，用来实现将输入电压进行分压的功能。

分压电路可分为两种基本类型：串联分压和并联分压。

串联分压电路串联分压电路是指将多个电阻依次连接起来，形成一个电阻串联的电路，其中，输出电压在电阻上的分压比例由电阻的阻值决定。

串联分压电路通常用于电压触发器、电压测量和电子器件的工作电压选择等场合。

并联分压电路并联分压电路是指将多个电阻以并联的方式连接，形成一个电阻并联的电路，其中，输出电压在电路中的分压比例由电阻的阻值决定。

并联分压电路主要应用于信号调节、电流控制和电阻匹配等方面。

分压原理的应用分压原理在工程实践中具有广泛的应用，下面列举了几个常见的应用场景：1.电位器调节电压电位器是一种可调的电阻元件，通过改变电位器的阻值，可以实现对电压的调节。

电位器实际上是一种串联分压电路，通过调节滑动器的位置，改变电路中的电阻比例，从而实现对电压的调节。

2.压力传感器压力传感器是一种常用的传感器装置，用于测量压力变化。

压力传感器通常使用电桥电路，其中包括焊接在一起的多个电阻。

应用分压原理，通过在电桥中的电阻处产生电压分压，从而实现对压力的感知和测量。

3.模拟量信号采集在模拟电路设计中，常常需要对不同电压进行采集和处理。

应用分压原理，可以将高电压信号分压为适合模拟电路输入的低电压信号。

这样可以保证信号的准确性和稳定性。

4.电池电压检测在电子设备中，对电池的电压进行实时监测是非常重要的，以确保设备正常工作和防止电池过放。

采用分压原理，可以将电池的高电压分压为微控制器可以接受的低电压范围，以便进行电池电压的监测和报警。

电阻串联分压计算公式
电阻串联分压计算公式
一、基本原理
在电路中，电压和电流之间的基本关系如下：
电压 = 电阻 x 电流
电流 = 电压÷电阻
由此可以知道，如果同时考虑电压与电阻，可以对电流进行精确的控制。

因此，在分压电路的设计中，必定会有两个或以上的电阻串联。

二、公式
先假设所有电阻的参数都已知，那么可以把所有串联的电阻之和作为一个整体，即：
R＝ R1 + R2 + R3 + R4 + Rn
接着求出最终的当量电阻：
Rtotal = R1 x R2 / (R1 + R2) + R3 x R4 / (R3 + R4) + ……
最后求出每个电阻的降压电压：
V1 = I x R1
V2 = I x R2
Vn = I x Rn
其中，I 为最终电路流过的电流。

三、实用技巧
1.在设计分压电路的时候，一般常用到 4 位串联分压，即：
R1 + R2 + R3 + R4
2.当 R1 和 R2 的值比较大时，可以连接并联，这样不但可以减少电路复杂度，而且可以提高效率。

3.若要求全部电阻的值要大于零，则要求 V1 >= V2 >= V3 >= V4
4.由于电阻值的不确定性，一般在实际应用中，可以将电阻的值取它们的最小值。

这样可以获得最大的电流，从而提高电路的效率。

5.为了保证最后电压的稳定性，可以选择尽量小的电阻值，这样可以减少电流受外界影响时的波动。

6.在任何一个分压电路中，若 R4 的值最小时，当 V4 超出其他电压值时，将导致电路的不稳定性，因此，最好的做法是将电阻值调节为一定的比值，以保证稳定性。
