电阻分压计算

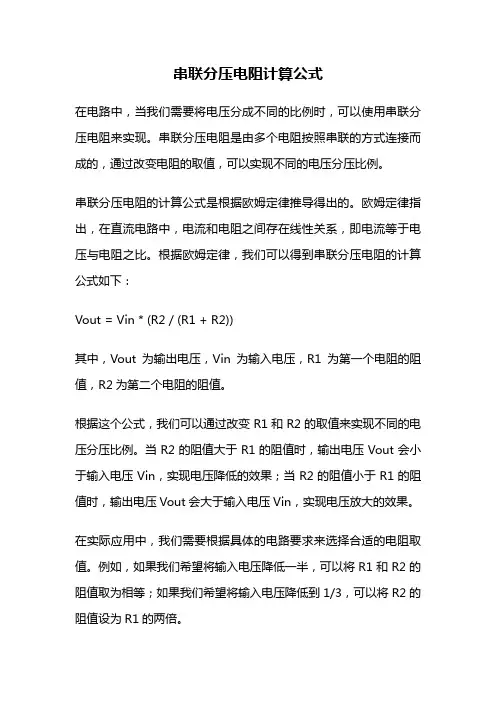

串联分压电阻计算公式在电路中，当我们需要将电压分成不同的比例时，可以使用串联分压电阻来实现。

串联分压电阻是由多个电阻按照串联的方式连接而成的，通过改变电阻的取值，可以实现不同的电压分压比例。

串联分压电阻的计算公式是根据欧姆定律推导得出的。

欧姆定律指出，在直流电路中，电流和电阻之间存在线性关系，即电流等于电压与电阻之比。

根据欧姆定律，我们可以得到串联分压电阻的计算公式如下：Vout = Vin * (R2 / (R1 + R2))其中，Vout为输出电压，Vin为输入电压，R1为第一个电阻的阻值，R2为第二个电阻的阻值。

根据这个公式，我们可以通过改变R1和R2的取值来实现不同的电压分压比例。

当R2的阻值大于R1的阻值时，输出电压Vout会小于输入电压Vin，实现电压降低的效果；当R2的阻值小于R1的阻值时，输出电压Vout会大于输入电压Vin，实现电压放大的效果。

在实际应用中，我们需要根据具体的电路要求来选择合适的电阻取值。

例如，如果我们希望将输入电压降低一半，可以将R1和R2的阻值取为相等；如果我们希望将输入电压降低到1/3，可以将R2的阻值设为R1的两倍。

需要注意的是，串联分压电阻只能实现电压分压，而不能改变电流。

在串联分压电阻中，电流是通过所有电阻共同流过的，所以电流的大小不会改变，只有电压会发生改变。

还需要注意电阻的功率承受能力。

在实际应用中，我们需要选择合适功率的电阻，以确保电阻在工作过程中不会受到过大的热量损耗而损坏。

总结起来，串联分压电阻是一种常用的电路设计元件，通过改变电阻的取值，可以实现不同的电压分压比例。

它是根据欧姆定律推导得出的计算公式，可以帮助我们在电路设计中实现电压的控制和调节。

在选择电阻取值时，需要根据具体的电路要求来确定合适的阻值，并注意电阻的功率承受能力。

通过合理的串联分压电阻设计，我们可以实现电压的精确控制，满足不同电路的需求。

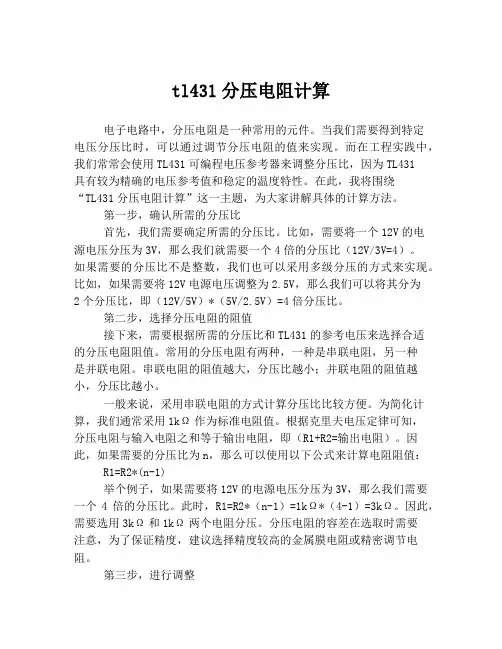

TL431分压电阻计算公式
分压电路设计：
在TL431分压电路中，我们需要计算分压电阻的取值，以产生所需的输出电压。

以下是分压电阻计算的公式：
R2 = (Vo / Vref - 1) * R1
其中，R1是上方电阻，R2是下方电阻，Vo是所需输出电压，Vref是TL431的参考电压。

详细解释：
1.定义所需输出电压（Vo）：
首先，根据具体应用的电压需求，定义所需的输出电压。

2. 确定TL431的参考电压（Vref）：
查阅TL431的数据手册，可以得到Vref的具体数值。

通常，Vref约为2.5V。

3.计算所需的下方电阻（R2）：
根据公式，我们可以看到，R2的取值与所需输出电压（Vo）和参考电压（Vref）有关。

通过带入数值，我们可以计算出R2
4.选择上方电阻（R1）的取值：
上方电阻（R1）的取值没有明确的公式可以计算，请注意以下几点：-R1的取值应该适中，通常在几百欧姆到几千欧姆之间。

-R1的取值应该足够大，以保证在工作电流下产生稳定的参考电压。

-R1和R2的串联电阻值应该在典型工作范围内，以保证稳定的工作状态。

总结：
通过以上步骤，我们可以计算出所需的下方电阻（R2）并选择适当的上方电阻（R1）。

请注意，在实际电路设计中，还需要考虑到电流要求、功耗等其他因素，以实现最佳的性能和可靠性。

TL431分压电阻计算公式提供了一种实现输出电压分压的方法。

通过合理地选择电阻的取值，我们可以满足各种应用的要求，并实现稳定的输出电压。

然而，请注意每个具体应用的特殊要求，并参考TL431的数据手册以获取更准确的设计指导。

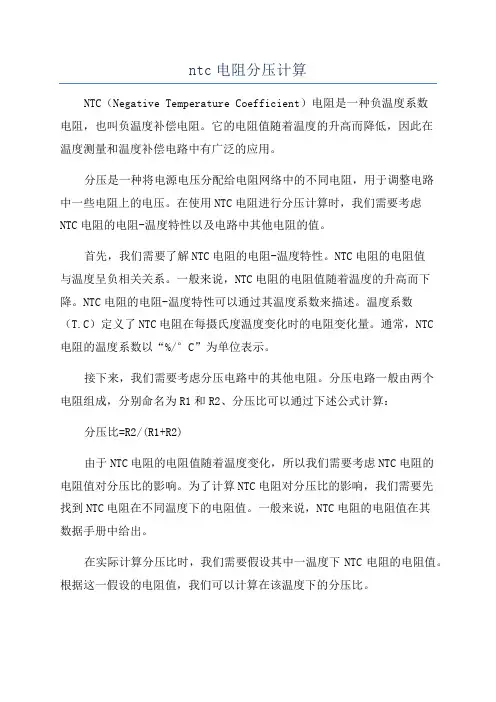

ntc电阻分压计算NTC（Negative Temperature Coefficient）电阻是一种负温度系数电阻，也叫负温度补偿电阻。

它的电阻值随着温度的升高而降低，因此在温度测量和温度补偿电路中有广泛的应用。

分压是一种将电源电压分配给电阻网络中的不同电阻，用于调整电路中一些电阻上的电压。

在使用NTC电阻进行分压计算时，我们需要考虑NTC电阻的电阻-温度特性以及电路中其他电阻的值。

首先，我们需要了解NTC电阻的电阻-温度特性。

NTC电阻的电阻值与温度呈负相关关系。

一般来说，NTC电阻的电阻值随着温度的升高而下降。

NTC电阻的电阻-温度特性可以通过其温度系数来描述。

温度系数（T.C）定义了NTC电阻在每摄氏度温度变化时的电阻变化量。

通常，NTC电阻的温度系数以“%/°C”为单位表示。

接下来，我们需要考虑分压电路中的其他电阻。

分压电路一般由两个电阻组成，分别命名为R1和R2、分压比可以通过下述公式计算：分压比=R2/(R1+R2)由于NTC电阻的电阻值随着温度变化，所以我们需要考虑NTC电阻的电阻值对分压比的影响。

为了计算NTC电阻对分压比的影响，我们需要先找到NTC电阻在不同温度下的电阻值。

一般来说，NTC电阻的电阻值在其数据手册中给出。

在实际计算分压比时，我们需要假设其中一温度下NTC电阻的电阻值。

根据这一假设的电阻值，我们可以计算在该温度下的分压比。

例如，假设R1为10kΩ电阻，R2为20kΩ电阻，我们需要计算NTC 电阻在25°C温度下的分压比。

假设NTC电阻在25°C温度下的电阻值为5kΩ。

首先，我们计算R2/(R1+R2)：R2/(R1+R2)=20kΩ/(10kΩ+20kΩ)=0.6667然后，我们将该分压比乘以电源电压，就可以得到NTC电阻在25°C 温度下的电压。

假设电源电压为5V，那么NTC电阻在25°C温度下的电压为：5V*0.6667=3.333V同样的方法，我们可以计算NTC电阻在其他温度下的电压。

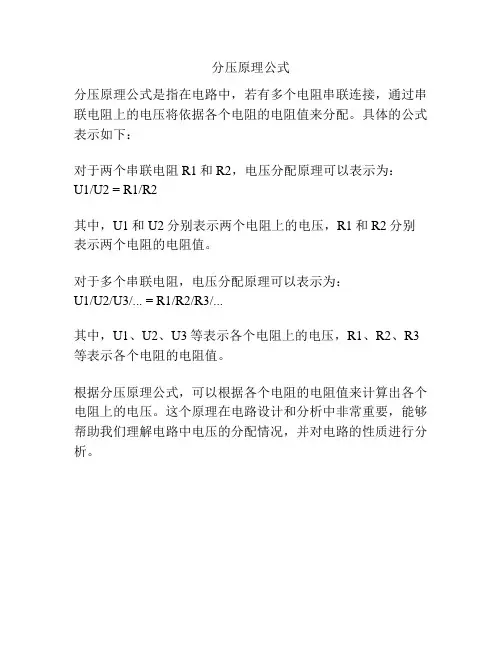

分压原理公式
分压原理公式是指在电路中，若有多个电阻串联连接，通过串联电阻上的电压将依据各个电阻的电阻值来分配。

具体的公式表示如下：
对于两个串联电阻R1和R2，电压分配原理可以表示为：
U1/U2 = R1/R2
其中，U1和U2分别表示两个电阻上的电压，R1和R2分别表示两个电阻的电阻值。

对于多个串联电阻，电压分配原理可以表示为：
U1/U2/U3/... = R1/R2/R3/...
其中，U1、U2、U3等表示各个电阻上的电压，R1、R2、R3等表示各个电阻的电阻值。

根据分压原理公式，可以根据各个电阻的电阻值来计算出各个电阻上的电压。

这个原理在电路设计和分析中非常重要，能够帮助我们理解电路中电压的分配情况，并对电路的性质进行分析。

三个电阻串联分压公式摘要：一、电阻串联分压公式简介1.电阻串联分压现象2.三个电阻串联分压公式二、电阻串联分压公式推导1.两个电阻串联分压公式推导2.三个电阻串联分压公式推导三、电阻串联分压公式应用1.实际电路中的应用2.计算实例正文：一、电阻串联分压公式简介在电学中，电阻串联分压现象指的是当多个电阻依次串联时，电压会按照一定的比例分配给每个电阻。

这种现象广泛应用于各种电子设备和电路中。

其中，三个电阻串联分压公式是描述这种现象的重要工具。

二、电阻串联分压公式推导为了更好地理解三个电阻串联分压公式，我们先来看两个电阻串联分压公式的推导：设两个电阻分别为R1 和R2，总电压为U，根据欧姆定律，电流I1 和I2 分别为：I1 = U / R1I2 = U / R2由于两个电阻串联，所以电流I1 等于I2，即：U / R1 = U / R2通过交叉相乘，得到两个电阻串联分压公式：U1 = U * R1 / (R1 + R2)U2 = U * R2 / (R1 + R2)当有三个电阻R1、R2 和R3 串联时，我们可以用类似的方法推导出三个电阻串联分压公式：U1 = U * R1 / (R1 + R2 + R3)U2 = U * R2 / (R1 + R2 + R3)U3 = U * R3 / (R1 + R2 + R3)三、电阻串联分压公式应用在实际电路中，电阻串联分压公式可以帮助我们计算各个电阻上的电压，从而分析电路的工作原理和性能。

下面举一个计算实例：假设有三个电阻R1 = 10Ω、R2 = 20Ω和R3 = 30Ω串联，总电压为U = 100V。

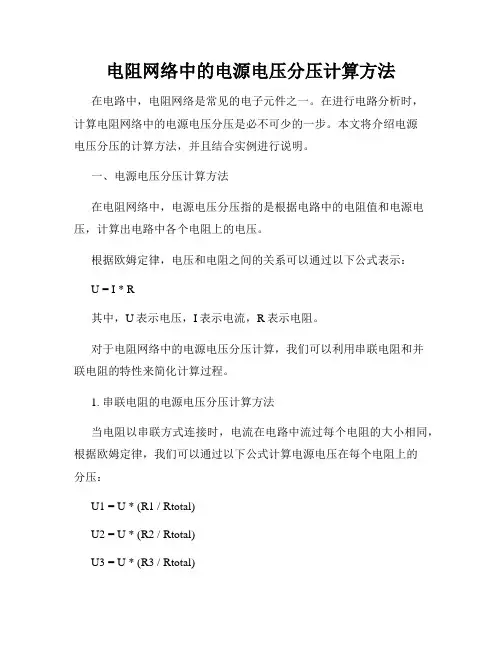

电阻网络中的电源电压分压计算方法在电路中，电阻网络是常见的电子元件之一。

在进行电路分析时，计算电阻网络中的电源电压分压是必不可少的一步。

本文将介绍电源电压分压的计算方法，并且结合实例进行说明。

一、电源电压分压计算方法在电阻网络中，电源电压分压指的是根据电路中的电阻值和电源电压，计算出电路中各个电阻上的电压。

根据欧姆定律，电压和电阻之间的关系可以通过以下公式表示：U = I * R其中，U表示电压，I表示电流，R表示电阻。

对于电阻网络中的电源电压分压计算，我们可以利用串联电阻和并联电阻的特性来简化计算过程。

1. 串联电阻的电源电压分压计算方法当电阻以串联方式连接时，电流在电路中流过每个电阻的大小相同，根据欧姆定律，我们可以通过以下公式计算电源电压在每个电阻上的分压：U1 = U * (R1 / Rtotal)U2 = U * (R2 / Rtotal)U3 = U * (R3 / Rtotal)...Un = U * (Rn / Rtotal)其中，Ui表示电源电压在第i个电阻上的分压，Ri表示第i个电阻的电阻值，Rtotal表示电阻网络的总电阻。

2. 并联电阻的电源电压分压计算方法当电阻以并联方式连接时，电流在电路中分流，根据欧姆定律，我们可以通过以下公式计算电源电压在每个电阻上的分压：U1 = U * (Rtotal / R1)U2 = U * (Rtotal / R2)U3 = U * (Rtotal / R3)...Un = U * (Rtotal / Rn)其中，Ui表示电源电压在第i个电阻上的分压，Ri表示第i个电阻的电阻值，Rtotal表示电阻网络的总电阻。

二、实例分析为了更好地理解电源电压分压的计算方法，我们以一个简单的电阻网络为例进行说明。

假设有一个电阻网络，由3个电阻串联而成，其电阻值分别为R1=10Ω，R2=20Ω，R3=30Ω。

电源的电压为U=12V。

我们需要计算电源电压在每个电阻上的分压。

TL431分压电阻计算
在计算TL431分压电阻时，首先需要确定所需的输出电压范围和电流。

然后，根据TL431的数据手册中提供的经验公式，可以计算出分压电阻的值。

R1 = Vref × (R2 / (Vout - Vref))
其中，R1和R2分别为分压电阻的两个分支的电阻值，Vref为TL431
的参考电压(一般为2.5V)，Vout为所需的输出电压。

在计算分压电阻时，需要考虑以下几个因素：
1.输出电流：TL431的最大输出电流取决于外部电路提供的电源能力。

一般情况下，输出电流不应超过TL431的额定输出电流。

如果输出电流较大，可以选择较小的分压电阻来保证稳压器的稳定性。

2.精度：分压电阻对电路的稳定性和输出电压的精度有一定的影响。

一般情况下，较低的电阻值会产生较高的准确度，但也会导致较高的功耗
和较大的电流引线电压降。

3.电阻功耗：分压电阻会产生一定的功耗，所以在选择分压电阻时需
要注意电阻的功耗能否满足要求。

一般情况下，较低的电阻值会产生较高
的功耗，需要注意散热和电路的可靠性。

4.温度系数：分压电阻的温度系数需要考虑在设计中，因为温度的变
化会对稳压器的输出电压产生影响。

一般情况下，设计时需要选择温度系
数较小的电阻。

总的来说，TL431的分压电阻的计算是一个综合考虑多个因素的过程。

需要根据具体的应用要求、电流和电压范围来确定合适的分压电阻值。

在
实际设计中，可以进行电路仿真和实验验证，以确保分压电阻的选择是合适的。

分压电阻计算
分压电阻计算是一种常见的电子工程技术，它可以用来确定不同电路中各个分压电阻的电压值。

这种技术可以帮助设计师设计出最佳解决方案，以达到最佳性能。

它们用来计算电路中每个元件的电压，以便设计出最佳的电路解决方案。

分压电阻计算的基本原理是，在实际的电路中，不同的电阻会产生不同的电压。

那么，我们如何才能确定每个电阻的电压值？这就是分压电阻计算的重要途径。

分压电阻的基本原理是使用电路的电源电压将特定的电阻分压。

由此可以求出每个电阻的电压值。

为了确定不同电阻的电压值，一般会使用一些数学方法，比如电路中元件个数的计数，电路中元件之间的关系，电阻的电压和功率计算等。

另外，分压电阻计算还有一些其他的用法，比如在功率电路中，可以使用分压电阻来控制不同设备的电压；在传感器电路中，还可以使用分压电阻计算来控制不同传感器的参数；在脉冲发生器中，也可以使用分压电阻计算来控制脉冲的频率和波形等。

此外，分压电阻计算还可以用来检查电路的性能，比如当检测到电路中某个电阻的电压与理论值不符时，就可以通过分压电阻计算确定原因，从而排除故障。

因此，分压电阻计算是比较常用的一种电子工程设计技术，它能够更好地解决电子设计中存在的各种问题，使得电子设计技术得到更好的发展。

分压电路是一种基础的电子电路，其主要功能是通过一个电阻网络将电源电压进行分配，从而得到所需要的电压值。

在简单的并联电阻分压电路中，主要包括两个或多个电阻串联。

假设有一个简单的串联分压电路，包含两个电阻R1和R2，它们串联连接在电源电压Vsupply两端。

在这个电路中，某个特定点（例如电阻R1和R2之间的节点）的电压Vout可以使用分压公式来计算：
Vout = Vsupply * (R2 / (R1 + R2))
这个公式的理解可以从欧姆定律出发，串联电路中电流处处相等（I=V/R），所以通过R1和R2的电流是一样的，我们设为I。

那么，根据欧姆定律：
Vout = I * R2
Vsupply = I * (R1 + R2)
将上述两式联立，即可得到分压公式。

因此，分压电阻的电压就是通过这种方式按照各自电阻值的比例从总电源电压中“分”出来的。

换句话说，每个电阻上的电压降与其阻值占整个串联电阻总阻值的比例成正比。

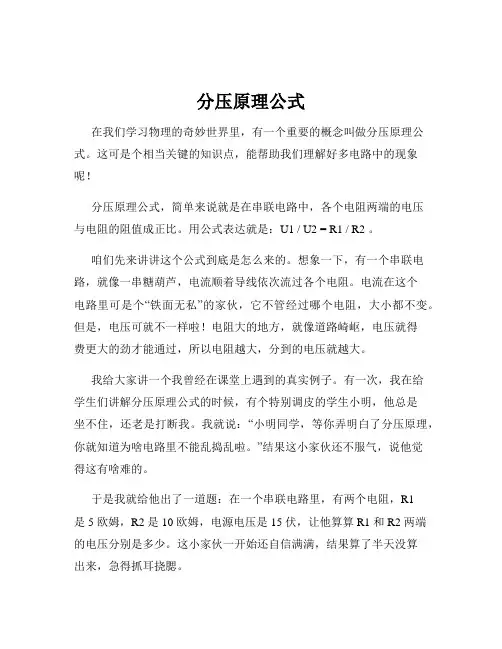

分压原理公式在我们学习物理的奇妙世界里，有一个重要的概念叫做分压原理公式。

这可是个相当关键的知识点，能帮助我们理解好多电路中的现象呢！分压原理公式，简单来说就是在串联电路中，各个电阻两端的电压与电阻的阻值成正比。

用公式表达就是：U1 / U2 = R1 / R2 。

咱们先来讲讲这个公式到底是怎么来的。

想象一下，有一个串联电路，就像一串糖葫芦，电流顺着导线依次流过各个电阻。

电流在这个电路里可是个“铁面无私”的家伙，它不管经过哪个电阻，大小都不变。

但是，电压可就不一样啦！电阻大的地方，就像道路崎岖，电压就得费更大的劲才能通过，所以电阻越大，分到的电压就越大。

我给大家讲一个我曾经在课堂上遇到的真实例子。

有一次，我在给学生们讲解分压原理公式的时候，有个特别调皮的学生小明，他总是坐不住，还老是打断我。

我就说：“小明同学，等你弄明白了分压原理，你就知道为啥电路里不能乱捣乱啦。

”结果这小家伙还不服气，说他觉得这有啥难的。

于是我就给他出了一道题：在一个串联电路里，有两个电阻，R1是 5 欧姆，R2 是 10 欧姆，电源电压是 15 伏，让他算算 R1 和 R2 两端的电压分别是多少。

这小家伙一开始还自信满满，结果算了半天没算出来，急得抓耳挠腮。

我就耐心地引导他，先根据分压原理公式，算出电压之比是 1:2，然后再按照这个比例去分配总电压 15 伏。

最后算出 R1 两端的电压是5 伏，R2 两端的电压是 10 伏。

小明这下服气了，老老实实开始认真听讲。

从那以后，他对物理的态度可认真多了。

再来说说分压原理公式在实际生活中的应用。

比如说我们家里的调光台灯，就是通过改变电阻的大小来调节灯泡两端的电压，从而实现灯光亮度的调节。

还有电动车的调速把手，也是利用这个原理来控制电机的转速。

学习分压原理公式，可不能只是死记硬背。

要多做一些练习题，通过实际的题目来加深对这个公式的理解和运用。

比如说，计算不同电阻组合下的电压分配，或者根据给定的电压和电阻值来反推电路中的其他参数。
