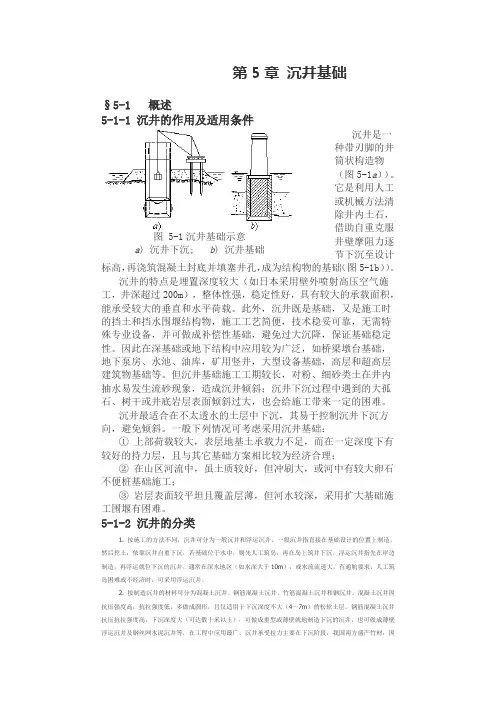

第5章 沉井基础§5-1 概述5-1-1 沉井的作用及适用条件沉井是一种带刃脚的井筒状构造物（图5-1a ））。
它是利用人工或机械方法清除井内土石，借助自重克服井壁摩阻力逐节下沉至设计标高，再浇筑混凝土封底并填塞井孔，成为结构物的基础（图5-1b ））。
沉井的特点是埋置深度较大（如日本采用壁外喷射高压空气施工，井深超过200m ），整体性强，稳定性好，具有较大的承载面积，能承受较大的垂直和水平荷载。
此外，沉井既是基础，又是施工时的挡土和挡水围堰结构物，施工工艺简便，技术稳妥可靠，无需特殊专业设备，并可做成补偿性基础，避免过大沉降，保证基础稳定性。
因此在深基础或地下结构中应用较为广泛，如桥梁墩台基础，地下泵房、水池、油库，矿用竖井，大型设备基础，高层和超高层建筑物基础等。
但沉井基础施工工期较长，对粉、细砂类土在井内抽水易发生流砂现象，造成沉井倾斜；沉井下沉过程中遇到的大孤石、树干或井底岩层表面倾斜过大，也会给施工带来一定的困难。
沉井最适合在不太透水的土层中下沉，其易于控制沉井下沉方向，避免倾斜。
一般下列情况可考虑采用沉井基础：① 上部荷载较大，表层地基土承载力不足，而在一定深度下有较好的持力层，且与其它基础方案相比较为经济合理；② 在山区河流中，虽土质较好，但冲刷大，或河中有较大卵石不便桩基础施工；③ 岩层表面较平坦且覆盖层薄，但河水较深，采用扩大基础施工围堰有困难。
5-1-2 沉井的分类1. 按施工的方法不同，沉井可分为一般沉井和浮运沉井。
一般沉井指直接在基础设计的位置上制造，然后挖土，依靠沉井自重下沉，若基础位于水中，则先人工筑岛，再在岛上筑井下沉。
浮运沉井指先在岸边制造，再浮运就位下沉的沉井。
通常在深水地区（如水深大于10m ），或水流流速大，有通航要求，人工筑岛困难或不经济时，可采用浮运沉井。
2. 按制造沉井的材料可分为混凝土沉井、钢筋混凝土沉井、竹筋混凝土沉井和钢沉井。
混凝土沉井因抗压强度高，抗拉强度低，多做成圆形，且仅适用于下沉深度不大（4～7m ）的松软土层。

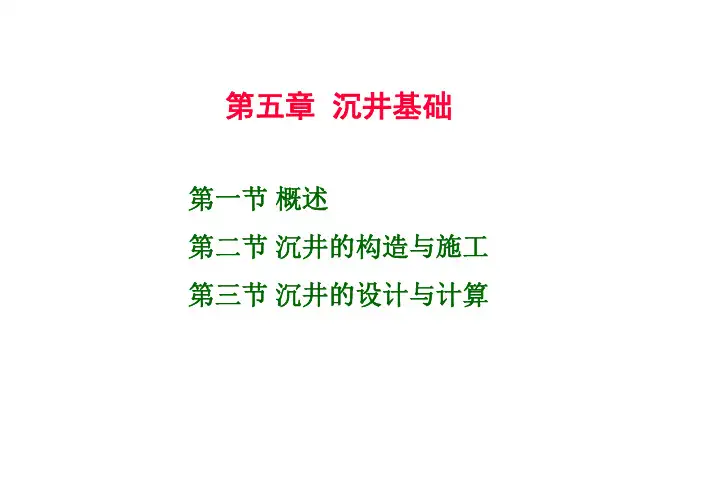

第五章沉井基础
第一节概述
第二节沉井的构造与施工第三节沉井的设计与计算
——井筒状的结构物，从井内挖土、依靠自身重力克服井壁摩阻力后下沉到设计标高。
使用期深基础
地下结构物
施工期支撑防护结构一、沉井的定义
二、沉井的工程应用•作为基础或锚碇•作为地下构筑物•作为地下工作井
如桥墩基础、桥梁锚碇；
烟囱、水塔的基础等
如地下水泵房、水池、油库等如矿用竖井、盾构或顶管的
工作井和接收井等
§1 概述——认识沉井
桥墩基础、顶管工作井
江阴长江公路大桥
是我国首座跨径超千米(1385m)的特大型钢箱梁悬索桥梁，也是20世纪“中国第一、世界第四”大钢箱梁悬索桥。
大桥的南北两个锚锭要一起“拉住”大桥主缆。
南锚台为重力式嵌岩锚碇结构;北锚为钢筋混凝土沉井。
江阴长江公路大桥北锚沉井
沉井平面长69米、宽51米，下沉深度为56米，相当于九个半篮球场那么大的20层高楼埋进地底下，堪称世界第一大沉井。
此锚碇要承担大桥主缆6.4万吨的拉力。
宝山钢铁厂取水泵房工程。
