钢结构深化设计方案钢结构深化设计是指在初步设计阶段确定的框架结构方案基础上,对各种构件进行详细设计和优化,包括结构承载力计算、连结和节点设计、构件尺寸确定、材料选用等。
下面是一个钢结构深化设计方案的例子,以展开对深化设计的介绍。
1.结构承载力计算:根据实际的荷载情况和结构的使用功能,进行结构承载力计算。
这包括对荷载进行分类和计算、确定每个构件的轴力、剪力和弯矩,以及通过有限元分析进行结构整体的稳定性计算。
2.连结和节点设计:根据结构的构件布局和力学要求,设计连接和节点的细节。
这包括对连接方式进行选择和优化、确定连接材料和尺寸、以及进行强度计算和评估。
3.构件尺寸确定:根据结构的力学性能和材料强度要求,确定每个构件的尺寸。
这包括对截面形状进行选择和优化、计算面积和惯性矩、确定构件的高度和宽度等。
4.材料选用:根据结构设计的要求和材料的可行性,选择合适的钢材料,并考虑其强度、耐久性、可加工性和经济性等因素。
对于不同的构件,可以选择不同的材料。
5.制造和施工考虑:在进行深化设计时,需要考虑到构件的制造和施工过程中的实际情况。
这包括对构件的可制造性进行评估、确定合适的制造工艺和设备、以及对施工过程中的运输和安装进行规划。
6.健康与安全考虑:在进行深化设计时,需要充分考虑到结构的健康与安全。
这包括对结构的可靠性进行评估、确定适当的安全系数、并采取必要的措施来确保结构在使用过程中的安全性。
总之,钢结构深化设计是一个综合性的工作,需要考虑到结构的力学性能、材料特性、制造和施工的实际情况、以及结构的健康与安全等方面。
只有进行全面的深化设计,才能确保结构的安全、可靠和经济。

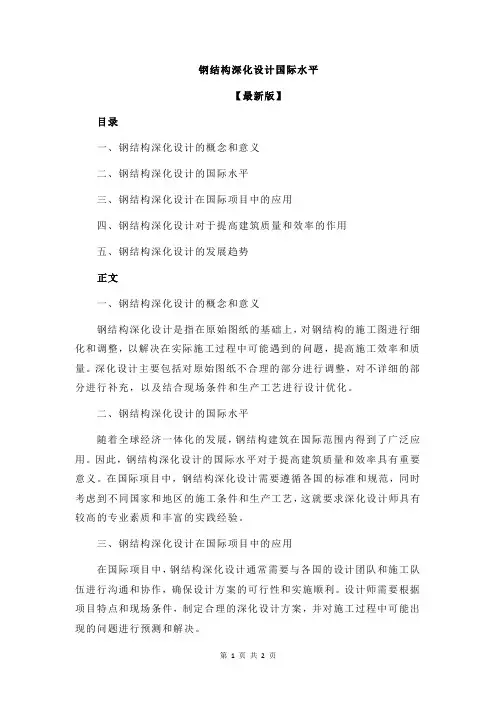

钢结构深化设计国际水平【最新版】目录一、钢结构深化设计的概念和意义二、钢结构深化设计的国际水平三、钢结构深化设计在国际项目中的应用四、钢结构深化设计对于提高建筑质量和效率的作用五、钢结构深化设计的发展趋势正文一、钢结构深化设计的概念和意义钢结构深化设计是指在原始图纸的基础上,对钢结构的施工图进行细化和调整,以解决在实际施工过程中可能遇到的问题,提高施工效率和质量。
深化设计主要包括对原始图纸不合理的部分进行调整,对不详细的部分进行补充,以及结合现场条件和生产工艺进行设计优化。
二、钢结构深化设计的国际水平随着全球经济一体化的发展,钢结构建筑在国际范围内得到了广泛应用。
因此,钢结构深化设计的国际水平对于提高建筑质量和效率具有重要意义。
在国际项目中,钢结构深化设计需要遵循各国的标准和规范,同时考虑到不同国家和地区的施工条件和生产工艺,这就要求深化设计师具有较高的专业素质和丰富的实践经验。
三、钢结构深化设计在国际项目中的应用在国际项目中,钢结构深化设计通常需要与各国的设计团队和施工队伍进行沟通和协作,确保设计方案的可行性和实施顺利。
设计师需要根据项目特点和现场条件,制定合理的深化设计方案,并对施工过程中可能出现的问题进行预测和解决。
四、钢结构深化设计对于提高建筑质量和效率的作用钢结构深化设计对于提高建筑质量和效率具有重要作用。
通过深化设计,可以确保施工图纸的准确性和完整性,避免施工过程中的错误和遗漏,提高施工效率。
此外,深化设计还可以结合现场条件和生产工艺,优化设计方案,提高建筑质量和稳定性。
五、钢结构深化设计的发展趋势随着建筑行业的发展和技术的进步,钢结构深化设计将面临更多的挑战和机遇。
未来,钢结构深化设计将朝着更加智能化、自动化的方向发展,利用先进的技术手段,提高设计效率和质量。

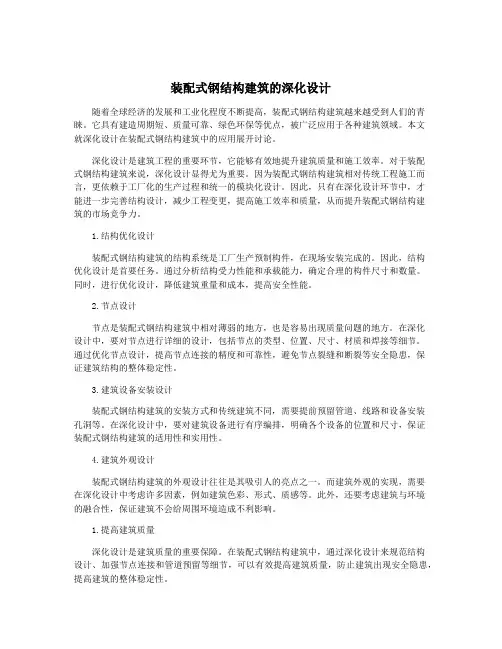

装配式钢结构建筑的深化设计随着全球经济的发展和工业化程度不断提高,装配式钢结构建筑越来越受到人们的青睐。
它具有建造周期短、质量可靠、绿色环保等优点,被广泛应用于各种建筑领域。
本文就深化设计在装配式钢结构建筑中的应用展开讨论。
深化设计是建筑工程的重要环节,它能够有效地提升建筑质量和施工效率。
对于装配式钢结构建筑来说,深化设计显得尤为重要。
因为装配式钢结构建筑相对传统工程施工而言,更依赖于工厂化的生产过程和统一的模块化设计。
因此,只有在深化设计环节中,才能进一步完善结构设计,减少工程变更,提高施工效率和质量,从而提升装配式钢结构建筑的市场竞争力。
1.结构优化设计装配式钢结构建筑的结构系统是工厂生产预制构件,在现场安装完成的。
因此,结构优化设计是首要任务。
通过分析结构受力性能和承载能力,确定合理的构件尺寸和数量。
同时,进行优化设计,降低建筑重量和成本,提高安全性能。
2.节点设计节点是装配式钢结构建筑中相对薄弱的地方,也是容易出现质量问题的地方。
在深化设计中,要对节点进行详细的设计,包括节点的类型、位置、尺寸、材质和焊接等细节。
通过优化节点设计,提高节点连接的精度和可靠性,避免节点裂缝和断裂等安全隐患,保证建筑结构的整体稳定性。
3.建筑设备安装设计装配式钢结构建筑的安装方式和传统建筑不同,需要提前预留管道、线路和设备安装孔洞等。
在深化设计中,要对建筑设备进行有序编排,明确各个设备的位置和尺寸,保证装配式钢结构建筑的适用性和实用性。
4.建筑外观设计装配式钢结构建筑的外观设计往往是其吸引人的亮点之一。
而建筑外观的实现,需要在深化设计中考虑许多因素,例如建筑色彩、形式、质感等。
此外,还要考虑建筑与环境的融合性,保证建筑不会给周围环境造成不利影响。
1.提高建筑质量深化设计是建筑质量的重要保障。
在装配式钢结构建筑中,通过深化设计来规范结构设计、加强节点连接和管道预留等细节,可以有效提高建筑质量,防止建筑出现安全隐患,提高建筑的整体稳定性。
钢结构深化设计与物联网应用技术1. 技术内容钢结构深化设计是以设计院的施工图、计算书及其它相关资料为依据,依托专业深化设计软件平台,建立三维实体模型,计算节点坐标定位调整值,并生成结构安装布置图、零构件图、报表清单等的过程。
钢结构深化设计与BIM结合,实现了模型信息化共享,由传统的“放样出图”延伸到施工全过程。
物联网技术是通过射频识别(RFID)、红外感应器等信息传感设备,按约定的协议,将物品与互联网相连接,进行信息交换和通讯,以实现智能化识别、定位、追踪、监控和管理的一种网络技术。
在钢结构施工过程中应用物联网技术,改善了施工数据的采集、传递、存储、分析、使用等各个环节,将人员、材料、机器、产品等与施工管理、决策建立更为密切的关系,并可进一步将信息与BIM模型进行关联,提高施工效率、产品质量和企业创新能力,提升产品制造和企业管理的信息化管理水平。
主要包括以下内容:(1)深化设计阶段,需建立统一的产品(零件、构件等)编码体系,规范图纸深度,保证产品信息的唯一性和可追溯性。
深化设计阶段主要使用专业的深化设计软件,在建模时,对软件应用和模型数据有以下几点要求:1)统一软件平台:同一工程的钢结构深化设计应采用统一的软件及版本号,设计过程中不得更改。
同一工程宜在同一设计模型中完成,若模型过大需要进行模型分割,分割数量不宜过多。
2)人员协同管理:钢结构深化设计多人协同作业时,明确职责分工,注意避免模型碰撞冲突,并需设置好稳定的软件联机网络环境,保证每个深化人员的深化设计软件运行顺畅。
3)软件基础数据配置:软件应用前需配置好基础数据,如:设定软件自动保存时间;使用统一的软件系统字体;设定统一的系统符号文件;设定统一的报表、图纸模板等。
4)模型构件唯一性:钢结构深化设计模型,要求一个零构件号只能对应一种零构件,当零构件的尺寸、重量、材质、切割类型等发生变化时,需赋予零构件新的编号,以避免零构件的模型信息冲突报错。
钢结构深化设计方案和对策1.引言(100字左右)钢结构作为一种重要的结构形式,在现代建筑和桥梁中得到广泛应用。
深化设计方案和对策是优化和改进钢结构设计的重要手段,可以提高结构的强度、稳定性和抗震性能。
本文将探讨钢结构深化设计方案和对策的相关内容,以期为相关领域的设计工作提供一定的参考和指导。
2.钢结构深化设计的目标和原则(200字左右)钢结构深化设计的目标是通过对结构细节的深入研究和精确计算,完成结构的最优化设计,以满足强度、刚度、稳定性、抗震性和经济性等方面的要求。
钢结构深化设计的原则包括:合理选取构件尺寸和截面形状,充分考虑构件接头连接方式,合理布置和设计节点细节,以及综合考虑结构材料的性能和使用要求等。
3.钢结构深化设计的重点和难点(200字左右)钢结构深化设计的重点是对结构细节的深入研究和优化设计,包括构件的连接方式、节点的设计、受力状况分析、材料的选用和性能评估等方面。
钢结构深化设计的难点在于需要综合考虑多种因素,如结构的整体性能、材料的力学性能、施工工艺和成本等,以及需要与相关规范和标准进行协调和符合。
4.钢结构深化设计方案(400字左右)钢结构深化设计方案包括从构件尺寸和截面设计、节点设计、连接方式选择等方面对结构进行详细分析和优化设计。
例如,在构件尺寸和截面设计方面,可以运用最优化设计方法,以最小化结构质量或最大化结构强度为目标,通过计算机模拟和数值分析得到最佳设计方案。
在节点设计方面,可以采用合理的连接方式和加固措施,以提高节点的抗剪承载能力和延性。
在连接方式选择方面,根据结构的力学特性和施工要求,选择合适的焊接、螺栓连接或槽钢连接方式,并进行相应的构造设计和验算。
5.钢结构深化设计的对策(300字左右)钢结构深化设计的对策包括强化结构安全性设计、提高结构的抗震性能、优化材料的选用和使用、合理布置构件和连接方式等方面。
例如,可以采用更高的安全系数和设计标准,以确保结构在极限状态下的安全性能。
引言概述:钢结构深化设计是指在初步设计的基础上,进一步进行精细化设计和参数优化,以确保结构的安全、经济和可行。
在深化设计中,设计人员需要根据具体的结构要求和使用环境,采用适当的设计方法和技术,进行结构的细节设计、性能分析和工艺优化。
本文将以钢结构深化设计为主题,从概论、荷载分析、构件设计、连接设计和材料选型等五个大点进行详细阐述。
正文内容:一、概论1.钢结构深化设计的重要性和作用钢结构的优点和优势深化设计对结构性能的影响深化设计的目标和原则深化设计与初步设计的关系2.深化设计前的准备工作收集和分析初步设计的相关信息确定结构荷载和组合荷载确定结构的使用性能和受力要求评估材料性能和施工工艺3.深化设计中的设计方法和技术结构分析方法和软件的选择构件设计的方法和原则连接设计的方法和原则钢结构工艺和施工技术的优化二、荷载分析1.静力荷载分析自重和附加荷载的计算水平荷载和风荷载的计算温度荷载和地震荷载的计算荷载组合的确定和验算2.动力荷载分析振动荷载和地铁荷载的计算动态风荷载和地震荷载的计算动力荷载对结构的影响分析考虑结构减振和隔振措施的荷载分析3.持久性荷载分析腐蚀和疲劳荷载的计算不均匀沉降和变形的计算荷载持久性对结构的影响分析考虑结构保护和维护措施的荷载分析三、构件设计1.框架结构构件的设计柱和梁的剪力与弯矩设计程间与梁间的连接设计柱和梁的稳定性设计框架结构构件的验算与优化2.钢板结构构件的设计钢板的受弯与剪力设计钢板与支撑系统的连接设计钢板的稳定性设计钢板结构构件的验算与优化3.薄壁结构构件的设计钢管和钢管混凝土的设计原则薄壁构件的稳定性设计薄壁构件的截面设计薄壁结构构件的验算与优化四、连接设计1.铰接连接的设计铰接连接的构造形式铰接连接的设计原则铰接连接的应力计算铰接连接的验算与优化2.刚性连接的设计刚性连接的构造形式刚性连接的设计原则刚性连接的应力计算刚性连接的验算与优化3.膨胀连接和螺栓连接的设计膨胀连接和螺栓连接的构造形式膨胀连接和螺栓连接的设计原则膨胀连接和螺栓连接的应力计算膨胀连接和螺栓连接的验算与优化五、材料选型1.钢结构材料的性能要求钢材的强度和塑性指标钢材的耐蚀性和耐疲劳性钢材的可焊性和可加工性钢材的可回收性和可持续性2.钢结构材料的选择原则结构荷载和使用环境的要求结构构件和连接件的功能要求结构材料的经济性和可行性结构材料的质量和安全性3.常用钢材型号和规格的选择常见型钢和板材的选择高强度钢和低合金钢的选择不锈钢和耐磨钢的选择钢材的品牌和供应商选择总结:钢结构深化设计在结构工程中扮演着至关重要的角色。
浅析详图深化设计在钢结构工程施工中的运用摘要:本文基于深化设计在钢结构工程施工中的具体应用进行了简要的阐述,针对当前我国在钢结构设计上出现的弊端进行了概括,并提出了自己的见解。
辅以例子来说明深化设计在钢结构工程中的实际应用情况。
关键词:详图深化设计钢结构加工安装构件模型现如今,钢结构的建筑数量逐渐增多。
究其原因,是因为钢结构建筑有着工期短,样式新颖,工程造价经济实惠的优点。
钢结构建筑势必将取代传统混凝土建筑。
这必然成为新时代建筑新目标。
一、基于深化设计在钢结构施工中的具体应用(一)用于判断整体钢结构设计是否存在缺陷现如今在施工过程中,关于钢结构的深化设计详图在整体钢结构土建中发挥了举足轻重的作用。
钢结构设计详图是整个工程中技术性的检测工具,钢结构详图深化设计人员在实际工作过程中,应严格遵循原有设计蓝图进行设计绘制,并对钢结构设计者的设计思想进行深入性的理解。
在进行绘制钢结构深化设计图之前,详图深化设计人员要对设计蓝图进行细读,这也是整个钢结构设计的基本前提。
同时,详图深化设计人员要运用详图深化设计软件(比如Tekla structures、Auto CAD等软件)构建出一个详细的构件模型,对任何细节都要仔细核对,以免发生钢构件不能安装的错误出现。
另外需要注意的是钢结构详图深化设计人员应该对与钢结构设计蓝图图中相关钢构件的制作要求进行充分理解,通过以上步骤设计出来的图纸才能符合施工要求。
一旦把不符合标准的节点构造应用于钢结构施工中,有可能会造成事故的发生[1]。
(二)钢结构设计图纸的审查在实际施工过程中,如果设计的钢结构设计图和实际情况出现了不符的现象,那么钢结构详图深化设计人员就要交给上一级设计部门进行综合性的审查。
提出实际零部件与钢结构设计原图有争议之处,以方便设计工程师对钢结构设计蓝图进行及时的修改。
(三)关于钢结构设计图的实际安装与加工在对钢结构工程完成整体建模并对钢构件进行制作之前,钢结构详图事深化设计人员应该将钢结构零部件与设计蓝图进行认真比对,以免发生钢构件由于尺寸原因所造成的安装失误,并可以免去因为错误下料而造成的严重后果。

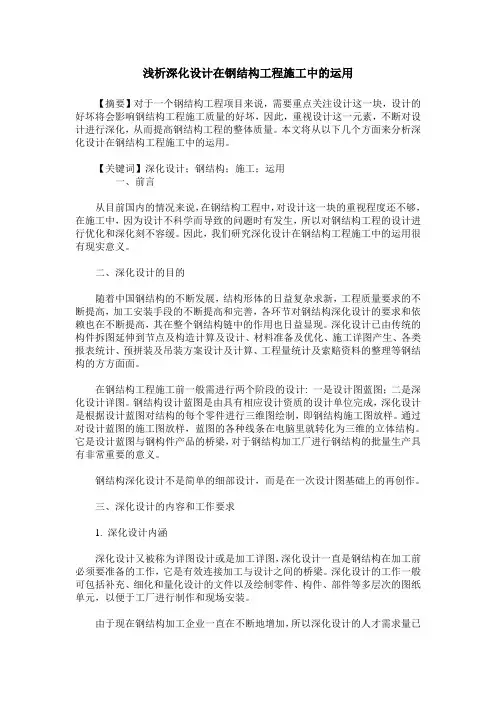

浅析深化设计在钢结构工程施工中的运用【摘要】对于一个钢结构工程项目来说,需要重点关注设计这一块,设计的好坏将会影响钢结构工程施工质量的好坏,因此,重视设计这一元素,不断对设计进行深化,从而提高钢结构工程的整体质量。
本文将从以下几个方面来分析深化设计在钢结构工程施工中的运用。
【关键词】深化设计;钢结构;施工;运用一、前言从目前国内的情况来说,在钢结构工程中,对设计这一块的重视程度还不够,在施工中,因为设计不科学而导致的问题时有发生,所以对钢结构工程的设计进行优化和深化刻不容缓。
因此,我们研究深化设计在钢结构工程施工中的运用很有现实意义。
二、深化设计的目的随着中国钢结构的不断发展,结构形体的日益复杂求新,工程质量要求的不断提高,加工安装手段的不断提高和完善,各环节对钢结构深化设计的要求和依赖也在不断提高,其在整个钢结构链中的作用也日益显现。
深化设计已由传统的构件拆图延伸到节点及构造计算及设计、材料准备及优化、施工详图产生、各类报表统计、预拼装及吊装方案设计及计算、工程量统计及索赔资料的整理等钢结构的方方面面。
在钢结构工程施工前一般需进行两个阶段的设计: 一是设计图蓝图;二是深化设计详图。
钢结构设计蓝图是由具有相应设计资质的设计单位完成,深化设计是根据设计蓝图对结构的每个零件进行三维图绘制,即钢结构施工图放样。
通过对设计蓝图的施工图放样,蓝图的各种线条在电脑里就转化为三维的立体结构。
它是设计蓝图与钢构件产品的桥梁,对于钢结构加工厂进行钢结构的批量生产具有非常重要的意义。
钢结构深化设计不是简单的细部设计,而是在一次设计图基础上的再创作。
三、深化设计的内容和工作要求1. 深化设计内涵深化设计又被称为详图设计或是加工详图,深化设计一直是钢结构在加工前必须要准备的工作,它是有效连接加工与设计之间的桥梁。
深化设计的工作一般可包括补充、细化和量化设计的文件以及绘制零件、构件、部件等多层次的图纸单元,以便于工厂进行制作和现场安装。

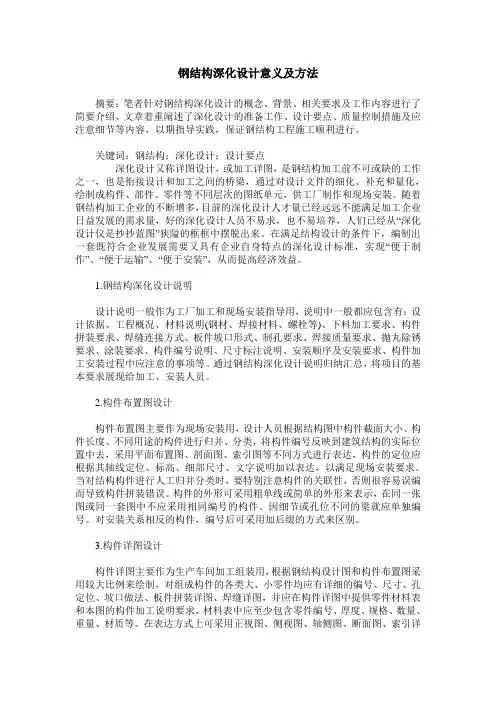

钢结构深化设计意义及方法摘要:笔者针对钢结构深化设计的概念、背景、相关要求及工作内容进行了简要介绍,文章着重阐述了深化设计的准备工作、设计要点、质量控制措施及应注意细节等内容,以期指导实践,保证钢结构工程施工顺利进行。
关键词:钢结构;深化设计;设计要点深化设计又称详图设计,或加工详图,是钢结构加工前不可或缺的工作之一,也是衔接设计和加工之间的桥梁,通过对设计文件的细化、补充和量化,绘制成构件、部件、零件等不同层次的图纸单元,供工厂制作和现场安装。
随着钢结构加工企业的不断增多,目前的深化设计人才量已经远远不能满足加工企业日益发展的需求量,好的深化设计人员不易求,也不易培养,人们已经从“深化设计仪是抄抄蓝图”狭隘的框框中摆脱出来。
在满足结构设计的条件下,编制出一套既符合企业发展需要又具有企业自身特点的深化设计标准,实现“便于制作”、“便于运输”、“便于安装”,从而提高经济效益。
1.钢结构深化设计说明设计说明一般作为工厂加工和现场安装指导用,说明中一般都应包含有:设计依据、工程概况、材料说明(钢材、焊接材料、螺栓等)、下料加工要求、构件拼装要求、焊缝连接方式、板件坡口形式、制孔要求、焊接质量要求、抛丸除锈要求、涂装要求、构件编号说明、尺寸标注说明、安装顺序及安装要求、构件加工安装过程中应注意的事项等。
通过钢结构深化设计说明归纳汇总,将项目的基本要求展现给加工、安装人员。
2.构件布置图设计构件布置图主要作为现场安装用,设计人员根据结构图中构件截面大小、构件长度、不同用途的构件进行归并、分类,将构件编号反映到建筑结构的实际位置中去,采用平面布置图、剖面图、索引图等不同方式进行表达,构件的定位应根据其轴线定位、标高、细部尺寸、文字说明加以表达,以满足现场安装要求。
当对结构构件进行人工归并分类时,要特别注意构件的关联性,否则很容易误编而导致构件拼装错误。
构件的外形可采用粗单线或简单的外形来表示,在同一张图或同一套图中不应采用相同编号的构件。
钢结构深化设计1深化设计准备(1)深化设计软件的选定目前国内三维建模常用的软件主要有两个,分别为AUTOCAD 和XSTEEL,这两种软件均能进行三维建模,各自有各自的特点,其中AUTOCAD主要是平面绘图功能强大,而XSTEEL在赋予构件截面特性、实现单线实体化方面具有很大的优势,不但速度快,而且可以对其截面特性进行详细直观的描述,XSTEEL主要适用于规则的多、高层结构,其对曲线形构件的建模是通过短折线来近似模拟,而其节点类型也均针对多、高层结构节点设置的。
因此经过对比后,决定采用XSTEEL进行本工程的三维建模工作。
(2)三维模型的建立根据原设计提供的轴线、各层的平面布置图、立面图和相关的剖面图将结构的框架利用XSTEEL软件建立。
根据原设计提供的节点图和钢结构高层节点设计图集将各部位相连接的节点在软件中形成标准节点。
逐个根据软件中的节点进行节点配置。
根据设计节点形式形成便于安装和制作的节点。
(3)深化设计与制作加工工艺及安装方案的配合在深化设计过程中将结合制作工艺要求,确定深化设计图纸的表达方法,设置接头位置及绘制杆件详图。
对制作分段的划分将根据安装分段的划分及结构要求进行。
绘制现场安装分段的拼接接头形式2深化设计要求1.深化设计部门必须有应具有相应的资质。
2.本工程图纸为施工图,制作施工前必须进行详图深化设计及工艺加工设计,方能进行批量加工,详图深化设计根据原设计图所提供的节点进行,并将图纸递交设计确认后方能进行施工。
3.详图设计必须给出完整的明确的加工尺寸和数据以及各种制作和焊缝符号。
节点图内容应包括各个节点的连接类型,连接件的尺寸,高强度螺栓的直径和数量,焊缝的形式和尺寸等一系列施工详图设计所必须具备的信息和数据。
4.深化设计包括本工程深化设计范围主要包括以下内容:(1)钢结构与土建混凝土相搭接的所有埋件的深化设计;(2)钢柱、钢梁、短柱、支撑、楼梯等钢结构深化设计;(3)节点的深化设计5.根据施工详图编制工艺流程图,设计工装、夹具、胎架等有关技术文件。

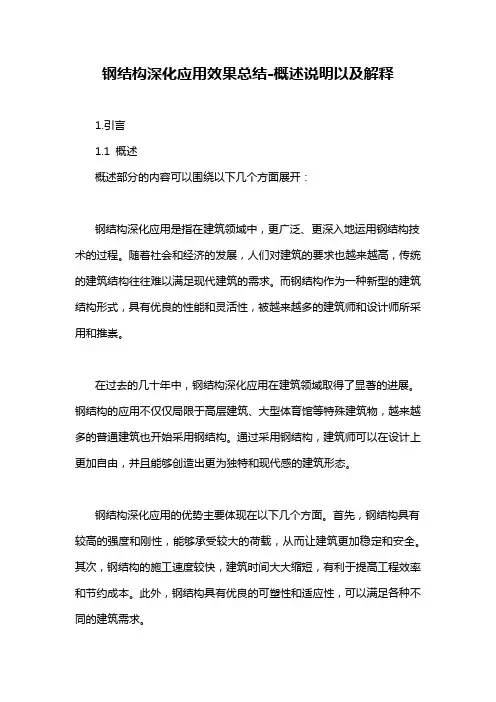

钢结构深化应用效果总结-概述说明以及解释1.引言1.1 概述概述部分的内容可以围绕以下几个方面展开:钢结构深化应用是指在建筑领域中,更广泛、更深入地运用钢结构技术的过程。
随着社会和经济的发展,人们对建筑的要求也越来越高,传统的建筑结构往往难以满足现代建筑的需求。
而钢结构作为一种新型的建筑结构形式,具有优良的性能和灵活性,被越来越多的建筑师和设计师所采用和推崇。
在过去的几十年中,钢结构深化应用在建筑领域取得了显著的进展。
钢结构的应用不仅仅局限于高层建筑、大型体育馆等特殊建筑物,越来越多的普通建筑也开始采用钢结构。
通过采用钢结构,建筑师可以在设计上更加自由,并且能够创造出更为独特和现代感的建筑形态。
钢结构深化应用的优势主要体现在以下几个方面。
首先,钢结构具有较高的强度和刚性,能够承受较大的荷载,从而让建筑更加稳定和安全。
其次,钢结构的施工速度较快,建筑时间大大缩短,有利于提高工程效率和节约成本。
此外,钢结构具有优良的可塑性和适应性,可以满足各种不同的建筑需求。
钢结构深化应用的效果不仅仅在于建筑本身的优势,还体现在对整个建筑行业的推动作用上。
钢结构的应用对于促进建筑工业化和绿色建筑的发展有着重要的意义,能够推动建筑行业向着更加精细化、高效化和可持续发展的方向发展。
综上所述,随着钢结构技术的不断发展和完善,钢结构深化应用在建筑领域的效果逐渐显现出来。
通过更广泛、更深入地应用钢结构技术,可以创造出更为安全、美观且环保的建筑作品,为人们的生活带来更大的便利和舒适。
同时,也为建筑行业的发展注入了新的活力和动力,为未来的发展方向提供了宝贵的经验和借鉴。
1.2 文章结构文章结构部分的内容如下:文章结构部分旨在介绍本篇长文的组织结构,以帮助读者更好地理解文章内容和逻辑。
本文主要包括引言、正文和结论三个部分。
引言部分首先概述了本文的主题——钢结构深化应用效果总结。
通过介绍这个主题的背景和目的,引言部分引导读者进入全文的主题,对整篇文章进行了总体性的引导。
钢结构深化设计的运用通过研究和分析,我们发现问题的症结如下:(1)详图深化软件针对的是普通项目,满足的是普通施工需求,对特殊项目针对性就变差。
(2)目前也有针对性的软件和详图设计单位,但因市场需求小,导致价格高企,并且有部分需要施工单位有相应的设备配套(例如相贯线加工),造成经济性较差的局面。
(3)国内详图深化人员大多与施工脱节,不能较好的理解施工人员的需求,导致很多有用信息不能反映到详图上,而无用信息堆满图纸的局面,不能达到满足和指导施工的目标。
为了解决这些问题,达到简化设计的目的,我们的解决思路是:(1)以特殊对特殊,用特殊的方法来对付特殊的项目。
(2)生成的详图图纸是简单明了的,满足施工人员的需求。
(3)设计信息传递有效、集中。
经分析,施工人员只需要关键信息,这些信息往往分散在不同的设计图中,经过深化设计的转化,常出现漏传或者依葫芦画瓢,设计分散深化图也分散的情况。
(4)简化设计要达到物美价廉的目标。
在项目实践中,我们发现要体现这些思路,还必须具备以下两个前提和基础:(1)对设计图的理解,理解深度直接决定了简化深度,设计图是设计人员思想的表现,不同的设计人员的表现也不一样,详图深化人员必须理解设计人员的设计意图,筛选出有用信息,例如哪些尺寸是重要的,哪些做法是可以由施工人员确定的。
因此,深化设计的第一步就是仔细的研读设计图,并与设计人员进行充分沟通,重点是重要信息的确定和施工的实现上。
(2)施工人员的识图水平,这直接影响了详图的深度,因为简化设计必然要将大量的无用信息舍弃掉,而且出的图也和传统的详图有所区别。
所以在详图深化前,详图深化人员必须与施工人员进行大量沟通,掌握他们的看图习惯,对图纸的理解能力等。
例如对于空间结构,有的施工人员根据坐标尺寸就能放样施工。
通过以上准备工作,我们对于空间结构的简化设计方法如下:(1)不再通过XSTEEL等软件进行深化设计,直接利用设计生成的CAD模型,将其分解为一个个构件。
钢结构工程深化设计管理1.深化设计的总体思路1.1深化设计目的表深化设计目的1.2深化设计总体思路钢结构深化设计不是简单的细部设计,而是在设计图纸基础上的二次设计。
国内建筑设计院的钢结构设计一般仅对结构受力提出了一些基本的要求,较少考虑钢结构体系变形的特殊性,相对于混凝土结构而言,绝大多数钢结构均为稳定控制,而目前国内外商业程序均没有自动校核压杆稳定的模块,一般设计单位仅验算代表性的杆件,极易留下隐患;钢结构与混凝土结构相比,最大的不同在于钢结构节点形式的合理及可靠是保证结构体系安全的关键,一般而言,混凝土结构节点可以做到完全刚接,故计算假定与实际结构基本吻合,而钢结构则不同,绝大多数节点既非绝对刚接,亦非绝对铰接,根据节点形式及构造的不同,节点刚度是一个变量,但通常均将节点设定为刚接或铰接,造成理论计算与实际结构不符。
还有,钢结构节点造型日趋复杂,很难按常规的梁、杆或板单元进行计算,必须采用有限元方法才能找出内力分布规律,避免应力集中,保证结构安全。
从上世纪九十年代初开始,随着计算机技术的日益发展,建筑设计行业开始兴起一种新兴的仿真设计方法——计算机虚拟建模技术。
即在电脑上按建筑物的真实尺度实体建模,将建筑物按真实比例显示在屏幕上,这种技术的优点是可以让设计者、建造者及业主看到建筑整体、各个分部、各种构件的相互关系、空间体量、节点连接及支座条件,完全摒弃了传统的三视图设计原理。
随着我国钢结构的迅速发展,钢结构深化设计作为一个新兴行业也得到了发展壮大,深化设计水平逐年提高,基于数字化虚拟建模技术明显的优势,拟在本项目采用这一数字化虚拟建造技术,对所有钢结构工程进行1:1实体建模,并将每一根构件、每一个节点、每一块零件板从空间模型中调出来,根据加工制作及安装需要进行剖切、投影,生成深化设计详图,因此图纸上的所有尺寸,包括杆件长度、断面尺寸、螺栓孔间距等,在理论上是没有误差的。
高精度、高质量的设计,辅之以数控加工设备,使钢构件制作精度达到理想状态,从源头上保证钢结构安装精度及质量。
钢结构深化设计与加工方案一、概述随着现代建筑、桥梁、机械制造等领域对结构强度、刚度、稳定性等性能要求的不断提高,钢结构的应用越来越广泛。
在钢结构设计与加工过程中,深化设计和加工方案的制定非常重要,它们直接关系到结构的性能和质量。
本文将从以下几个方面探讨钢结构深化设计与加工方案的制定。
二、设计方案的深化1.结构设计的深化深化设计主要是指在初步设计的基础上,对结构进行更加详细和全面的设计。
包括结构尺寸的精确计算、结构组件的布置和连接方式的确定、结构材料的选取以及结构连接节点的设计等。
钢结构的深化设计应该确保结构的强度、刚度和稳定性等性能满足设计要求,并考虑到施工和使用的方便性。
2.材料选择的深化在深化设计过程中,应根据结构的具体要求和使用环境等,进一步确定钢材的型号和规格。
同时,还应充分考虑市场供应情况、成本因素和环境影响等因素,选择合适的钢材类型。
3.连接节点的设计钢结构的连接节点是结构的薄弱环节,对结构的性能和质量有着重要影响。
在深化设计中,需要设计合理的连接节点,确保连接的刚度、强度和稳定性。
同时,还要根据实际情况选择合适的连接方式,如焊接、螺栓连接或者混合连接等。
三、加工方案的制定1.材料采购与质检在制定加工方案之前,需要进行材料采购和质检。
首先,要根据深化设计结果确定材料的型号和规格,并与供应商进行协商,确保材料的质量和交货期。
在材料到货后,还需要进行质检,确保材料的合格性。
2.结构加工与成型结构加工与成型是将设计方案转化为实际零件的过程。
在加工过程中,需要确定加工工艺和设备,保证加工精度和质量。
同时,还需要制定加工计划,合理安排加工顺序和加工时间。
3.焊接与热处理钢结构的焊接和热处理是保证结构强度和质量的重要环节。
在焊接过程中,需要选择合适的焊接工艺和焊接材料,确保焊缝的质量和强度。
在热处理过程中,要根据结构的要求进行热处理,提高材料的强度和硬度。
4.表面处理与防护钢结构的表面处理和防护是保证结构使用寿命的关键。
XXXXXXXX建筑工程项目钢结构深化设计方案编制人:XXXXXXXXXXXXXXXX 审核人:XXXXXXXXXXXXXXXX 审批人:XXXXXXXXXXXXXXXX 编制时间:XXXX年XX月XX日一、深化设计范围及作用钢结构深化设计的主要职责是根据施工图提供的构件布置、构件截面、主要节点构造及各种有关数据和技术要求,严格遵守钢结构相关设计规范和图纸的规定,对构件的构造予以完善。
根据工厂制造条件、现场施工条件,并考虑运输要求、吊装能力和安装因素等,确定合理的构件单元。
最后再运用钢结构深化设计制图软件,将构件的整体形式、构件中各零件的尺寸和要求以及零件间的连接方法等,详细地表现到图纸上,以便制造和安装人员通过查看图纸,能够清楚地了解构造要求和设计意图,保证构件在工厂的加工制作和现场的组拼安装。
深化设计必须满足制作工艺、运输、现场安装等要求,还涉及与土建、机电、幕墙等专业的交叉配合在各工序与各专业之间起到重要的纽带作用。
二、深化设计任务(1)对工程钢结构进行深化设计,包括完成深化设计模型、深化设计图、各种报表,按时有效地提供图纸等相关资料;(2)在设计过程中结合制作、运输、安装、其它相关专业等综合因素,对构件进行分段分节,配合加工、运输、安装等各工序的正常工作;(3)结构设计无节点设计的,要做节点设计与计算,报结构设计单位审批;(4)对工厂、运输及现场临时措施与节点进行设计;(5)对深化设计工作进行系统、有效地管理:包括进度和质量控制,满足材料采购、加工安装需要,以及审查校核深化设计图是否符合原设计的节点构造要求;(6)协调处理土建、幕墙、机电等专业与钢结构之间的联系问题,确保钢结构工程的顺利进行。
配合现场进行深化设计服务工作。
三、钢结构深化设计程序和工作方案3.1、深化设计组织机构3.2、各方职责3.3、深化设计流程(1)深化设计准备阶段(2)深化图的设计阶段(3)深化图发放深化图经原设计院批准后方可按规定下发。
钢结构设计创新与应用钢结构是一种广泛应用于建筑和工程领域的重要结构形式,其优势在于高强度、轻质、可塑性强以及施工速度快等方面。
钢结构的设计创新与应用是建筑产业发展的重要课题,本文将探讨钢结构设计的创新与应用,以及其对建筑领域的影响。
一、钢结构设计的创新1. 钢材材料创新钢结构设计中,材料的选择与创新起着至关重要的作用。
随着科技的进步与发展,新型钢材逐渐应用于钢结构设计中。
例如,在航空航天领域广泛应用的高强度钢材、耐蚀钢材以及高温抗震钢材等,为钢结构设计带来更广阔的应用前景。
2. 结构形式创新钢结构的应用不局限于传统的构造形式,而是逐渐趋向于多功能、高效率的结构形式。
如桁架结构、网格结构、空间结构等,这些结构形式不仅可以满足建筑物的力学要求,而且能够为建筑带来更加丰富的空间形态和艺术感。
3. 数字化设计随着信息技术的发展,数字化设计在钢结构设计中扮演越来越重要的角色。
通过使用计算机辅助设计软件,可以实现复杂结构的模拟和优化设计,提高设计效率和质量。
数字化设计也为钢结构的精细化施工提供了有力的支持。
二、钢结构设计的应用1. 商业建筑商业建筑对于钢结构的应用较为广泛,如大型购物中心、办公楼、酒店等。
钢结构的轻质性和开放式的空间设计,使商业建筑具有更大的灵活性和可塑性,满足不同商业需求。
2. 工业建筑工业建筑对于钢结构的需求也很高。
钢结构具有抗震、耐久、可拆卸等特点,适用于各类工业厂房、仓库和物流中心的建设。
同时,钢结构还能够满足对于大跨度和大空间要求的工业建筑设计。
3. 桥梁与高架钢结构在桥梁和高架的应用也非常普遍。
钢结构桥梁可以实现大跨度和高承载能力,同时还能够满足对于结构刚度和稳定性的要求。
此外,由于钢结构的可塑性,还可以满足对于桥梁形态与美观性的设计需求。
4. 文化与体育设施在文化与体育设施建筑中,钢结构设计也得到了广泛的应用。
如剧院、体育馆、博物馆等建筑,通过钢结构的使用,可以实现大跨度、无柱式的空间设计,为人们创造更好的观赏体验。
浅谈钢结构深化设计及方案优化钢结构是一种常见的建筑结构形式,具有优秀的性能和广泛的应用。
随着建筑设计和施工技术的不断发展,钢结构深化设计及方案优化成为了一个重要的问题。
本文将就钢结构深化设计及方案优化进行讨论。
钢结构深化设计是指在初步设计的基础上,对结构进行更进一步的细化和完善。
它主要包括以下几个方面的内容:首先,是结构模型的细化。
在初步设计中,往往根据建筑的功能和荷载情况,对结构模型进行初步的划分。
而在深化设计中,需要对结构进行更细致的划分和建模,以满足设计要求和工程实际。
其次,是结构计算的深化。
在初步设计中,我们通常只进行一些简单的计算和验算。
而在深化设计中,需要进行更为详细和全面的计算,包括静力和动力计算、稳定性分析、疲劳和振动分析等,以保证结构的安全性和可靠性。
再次,是结构细部构造的设计。
在初步设计中,我们往往只考虑了结构整体的布置和功能,而在深化设计中,需要对结构的各个细部构造进行更加细致和精确的设计,以满足结构的工作要求和施工要求。
最后,是结构材料和施工工艺的选择。
在初步设计中,我们往往只考虑了结构的荷载和功能,而在深化设计中,需要考虑更多的因素,包括材料的选用、施工的工艺和方法等,以达到结构的经济性和可施工性。
钢结构方案优化是指对初步设计方案进行评估和优化,以得到更优的结构方案。
它主要包括以下几个方面的内容:首先,是方案的经济性评估。
在方案优化中,我们需要对不同方案的成本进行比较和评估,以选择最经济的方案。
这包括材料成本、施工成本和维护成本等。
其次,是方案的可行性评估。
在方案优化中,我们需要对不同方案的施工方法和工艺进行评估,以选择最可行的方案。
这包括施工的技术要求、施工时间和施工条件等。
再次,是方案的安全性评估。
在方案优化中,我们需要对不同方案的结构安全性进行评估,以选择最安全的方案。
这包括结构的承载能力、抗震能力和疲劳能力等。
最后,是方案的环境友好性评估。
在方案优化中,我们需要对不同方案的环境影响进行评估,以选择最环保的方案。
钢结构深化设计及其应用
■文小科■Wen Xiaoke
[摘要] 钢结构深化设计图的绘制是一项耗费大量人力和物力的工作。
为提高工作效率国内外开发了一批钢结构软件,极大地推动了钢结构建筑产业的发展。
本文将采用Tekla 公司开发的一套钢结构3D 实体模型专业软件Xsteel进行钢结构深化设计。
[关键词] 钢结构深化设计钢结构展厅[Abstract] The steel structure deepen design drawing is a largemanpower and material resources work. In order to improvethe work efficiency at home and abroad a number of steel structureof software is developed, which greatly promoted the developmentof steel structure building industry. This article willuse the set of steel structure 3D solid model software Xsteeldeveloped by Tekla to deepen the design of steel structure
.[Keywords] steel structure, deepen design, steel exhibitionhall
随着建筑技术的发展,民用建筑也有向非常规化发展的趋势,如著名的奥运工程鸟巢和水立方。
这些项目没有相对固定的深化思路,必须就工程特点,与加工安装单位密切配合,同时必须具备良好的软件二次开发能力,如Xsteel 的3D 实体建模技术的运用、弯扭构件的曲面展开、复杂相贯曲线数学模型推算等内容。
一、 Xsteel 软件在钢结构深化设计的主要功能在中国国内开发较早的软件有建科院PKPM 系列STS 钢结构设计软件、同济大学3D3S 钢结构设计软件。
虽然这些软件在钢结构详图的绘制上还有待完善,但相信国产软件会在不久的将来能一步步地走向成熟。
Xsteel 是由Tekla 公司开发的一套钢结构3D实体模型专业软件,拥有整合3D 及2D 之间的Database 物件导向功能。
Xsteel 可自动产生2D Shopdrawing & BOM(数量计算自动化、电脑化);提供完整的2D 图面编修功能;提供快速的动态收放功能;提供完整的组合干涉检查功能;可提高工作效率及品质,减少人为的错误及检查的时间;可适用于大型建筑物及厂房模板库;提供多种节点的建立及使用方式。
能满足钢结构工程建设中从设计到施工制造全过程的要求。
Xsteel 的型钢库可根据不同国家选择型钢生产国的各种类型、各种型号的型钢(包括国产的各种型钢)。
同时用户可以根据自己工作的需要,方便地将自定义的型钢类型和型号添加到库中。
Xsteel 提供了许多专门的三维建模辅助工具,可以随时三维渲染视图从任意角度查看模型的整体和细部情况。
并可以随时生成1:1 AutoCAD 格式图纸,对设计进行检查。
节点库包含了六百多种节点类型,常用的节点都可以在节点库中直接选择,系统提供的节点允许进行编辑。
可以自定义自己需要的节点,自动成图、自动生成材料表。
Xsteel 可转出l:lSmall piece DXF 图档,配合自动排版及切割使用;Tekla Structures 是以模型为基础的建造系统。
用户可设计和生成一个钢结构模型,包括了所有与工程相关的几何和结构信息。
二、钢结构深化设计必要性(1)现代化的项目管理体系对专业化分工提出了更高的要求。
近年来,我国钢结构建筑得到飞速发展,项目管理水平得到极大的提高。
项目管理者制定网络计划时对材料控制、施工工序控制、工期控制等要求越来越高,工厂化的生产和大规模的现场安装,也需要条理清晰地安装加工图纸。
在大中型钢结构项目中,聘请专业的设计深化公司已逐渐成为主流。
(2)钢结构施工图节点深化设计的必要性。
随着钢结构专业设计深化公司出现,以及设计院校中钢结构设计人才的紧缺,多数项目钢结构设计施工图只能达到构件设计和典型节点设计的深度。
大量的节点需要深化设计单位进行简单计算并制图,交由设计单位确认。
事实上,越来越短的设计周期,越来越复杂的建筑结构形式,也意味着必须有专业的深化公司配合才能顺利实施。
(3)施工过程仿真分析的重要性。
工程的施工过程往往需要一些计算工作,大型项目的施工顺序、卸载方案等甚至成为施工中的关键因素,这些计算分析工作在民用建筑设计领域,习惯上不在施工图设计范围,而且往往需要贯穿施工过程的始终。
选择对工程加工安装熟悉并可以全程服务的专业深化公司非常重要(4)钢结构构件详图设计的必要性。
虽然施工图纸给出了构件截面和节点连接等信息,但施工过程中工厂内的构件加工制作和现场的安装连接是完全分开的。
构件详图作为工厂的生产工艺图,是产品出厂的依据。
三、 Xsteel 在钢结构深化设计的应用(1)多高层钢结构:多高层钢结构的深化重点是结构布置和连接节点。
以层为单位表达水平
构件(梁、桁架、水平支撑等)和竖向构件(柱、垂直支撑、钢板墙等)是通常的思路。
以柱的运输或安装分段内包含的水平和竖向构件,划分为相对清晰的工作模块,是比较有效率的组织方式。
此外,型钢混凝土等劲性构件还需要额外考虑栓钉、穿筋孔的布置和大量的埋件连接。
(2)门式刚架:门式刚架结构相对简单,刚架梁、刚架柱的设计通常按平面结构进行计算。
深化详图也常常按榀来划分工作范围。
除此之外,吊车梁系统,夹层梁系统和支撑、托架系统是深化工作需要重点关注的。
(3)空间桁架:空间桁架常常用于大面积的屋盖,如果处理好桁架的运输单元划分、桁架之间的连接或拼接节点,深化工作就事半功倍了。
因为美观的需要,越来越多的空间桁架采用管桁架、索桁架或弦支杂交结构形式。
这些桁架加工图本身并不复杂,如管桁架,甚至只需要给出三维CAD 单线模型,给出相贯顺序就可以自动加工切割。
确定复杂节点的相贯次序或拉索的张拉过程是深化工作的难点所在。
(4)空间结构:这里的空间结构代表性的是空间网格结构。
这些结构中的的螺栓球、焊接球、杆件和零配件等已有比较智能的设计深化一体软件。
深化工作一般着重与杆件、支座等与其它结构的碰撞校核、螺栓球非主结构的工艺孔的定位等方面。
四、 Xsteel 在钢结构工业展厅的应用案例东莞松山湖某公司建
研中心展厅,项目造型较独特,由两个面积为29.6×86.2 m 单体,通过连廊和端部局部外露钢结构骨架,组成一个全钢结构建筑体。
建筑上要求整个屋面坡度在屋面1/3 处由5%整体变为9.2%,端墙面通过抽柱做成大跨度结构,屋面铺设大量太阳能板提供发电,墙面采用竖铺波纹板和局部幕墙组合。
基于上述结构的独特性,传统的平面软件深化设计便显得困难重重,且许多地方无法考虑周详。
但通过Xsteel 进行1:1 三维建模深化设计,问题迎刃而解,且工作效率大大提高。
各个三维节点通过模型进行预拼装,并按建筑结构设计要求进行空间放样。
先将主框架、夹层梁系统、支撑系统搭建起来,再按节点深化各个钢结构节点,如梁柱、梁梁连接、吊柱连接,端部钢结构骨架等节点大样。
且每完成一个节点大样后,立即可创建三维渲染图查看结果是否符合设计要求(见图1)。
图 1 典型节点大样图在主结构完成后,再将屋面檩条、墙筋、窗框等围护结构在模型里进行深化设计。
Xsteel 软件提供了大量次结构库文件及节点以供使用。
对于非标准的Z 型、C 型檩条,还可以通过自定义截面库来解决。
在有必要的情况下,还可以通过对屋面排水量的计算,将天沟等围护结构在模型上进行深化。
深化完成的Xsteel 模型,能生成供工厂加工的钢结构构件图、零件图,并自动统计相应的数量。
能方便地导出相应结构的用钢量,各类钢材的材料用料表。
亦可生成AutoCAD 格式的平立面布置图,剖面图及节点构造大样。
在已完成的模型基础上,还可以进一步对楼
梯、连廊、电梯梯井等进行深化设计工作。
