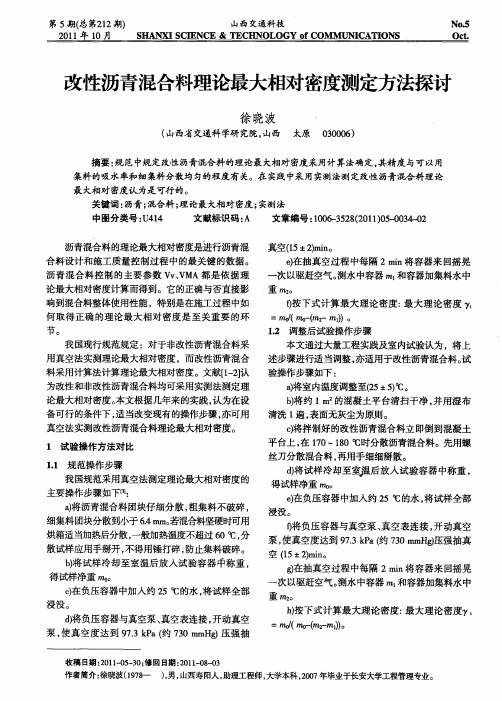

改性沥青混合料理论最大相对密度验证

沥青混合料理论最大相对密度试验真空法1、目的与适用范围1.1本方法适用于真空法测定沥青混合料理论最大相对密度，供沥青混合料配合比设计、路况调查或路面施工质量管理计算空隙率、压实度等使用。

1.2本方法不适用于吸水率大于3%的多孔性集料的沥青混合料。

2、仪具与材料2.1天平：称量10kg以上，感量不大于0.5kg；称量5kg以上，感量不大于0.1g；称量2kg以下，感量不大于0.05g。

2.2负压容器：根据试样数量选用表1中的A、B、C任何一种类型。

负压容器口带橡皮塞，上接橡胶管，管口下方有滤网，防止细料部分吸入胶管。

负压容器类型2.3真空负压装置：由真空泵及水银压力计（或真空表）组成，真空泵能使负压容器内造成4kPa（30mmHg）负压。

2.4恒温水槽：水温控制25℃±0.5℃。

2.5温度计：分度为0.5℃。

2.6其它：玻璃板等。

3、方法与步骤3.1准备工作3.1.1按本规程T0701沥青混合料取样方法或从沥青路面上采取（或钻取）沥青混合料试样。

试样数量不少于如下规定数量：沥青混合料中集料公称最大粒径（mm）最少试样数量(g)37.5 400026.5 250019.0 200013.2、16.0 15009.5 10004.75 5003.1.2将沥青混合料团块仔细分散，粗集料不破碎，细集料团块分散到小于6.4mm。

若混合料坚硬时可用烘箱适当加热后打散，一般加热温度不超过60℃，分散试样应用手掰开，不得用锤打碎，防止集料破碎。

当试样是从路上采取的非干燥混合料时，应用电风扇吹干至恒重后再操作。

3.1.3负压容器标定方法将B、C类负压容器装满25℃±0.5℃的水（上面用玻璃板盖住保持完全充满水），正确称取负压容器与水的总质量mb。

3.1.4采用A类容器时，将容器全部浸入25℃±0.5℃的恒温水槽中，称取容器的水中质量(mi)。

3.1.5将负压容器干燥，编号称取其质量。

3.2试验步骤3.2.1将沥青混合料试样装入干燥的负压容器中，称容器及沥青混合料总质量，得到试样的净质量mn，试样质量应不小于上述规定的最小数值。

沥青混合料理论最大相对密度计算方法①计算矿料混合料的合成毛体积相对密度γsbγsb =nn P P P γγγ...1002211++ 1P 、2P …、n P -------各种矿料成分的配比，其和为100；1γ、2γ…、n γ---------各种矿料相应的毛体积相对密度，2.36mm 以上集料按T0304方法测定，2.36mm 以下集料按T0330方法测定，矿粉以表观相对密度替代。

②计算矿料混合料的合成表观相对密度γsaγsa =nn P P P γγγ...1002211++ 1P 、2P …、n P -------各种矿料成分的配比，其和为100；1γ、2γ…、n γ---------各种矿料相应的表观相对相对密度。

③而在我国现行的《公路沥青路面施工技术规范》（JTG F ——2004）也有规定，它对改性沥青及SMA 等难以分散的混合料，沿用了上面经验公式并对式中的经验常数C 更改为合成矿料的沥青吸收系数，这应该是对系数的最好定义，并给出了计算公式：C=0.033ωx 2-0.2936ωx +0.9339ωx =(sb γ1–sa γ1)×100式中： C ——合成矿料的沥青吸收系数；γsb ——矿料的合成毛体积相对密度；γsa ——矿料的合成表观相对密度；ωx ——矿料的合成吸水率。

沥青吸收系数的公式是我国学者经过试验研究，当C 值采用0.8时，吸水率为0.482；当C 值采用0.6时，吸水率为1.338；当C 值采用0.5时，吸水率为1.871。

在四川地区，对于石灰石，其吸水率在0.5左右，C 值取0.8有其合理性，而对某些地区，在沥青配合比设计时，直接取集料的表观密度和毛体积密度的中值计算理论最大相对密度，即C 值取0.5，这并不适合四川地区，建议最好通过吸水率计算所得的C 值作为确定理论最大相对密度的依据。

④采用集料有效相对密度计算混合料的理论最大相对密度，并给出了有效密度的经验公式：γse =C×γsa +（1-C ）×γsb式中：γse ——合成矿料有效相对密度；C ——经验常数，通常采用0.8,吸水性集料时采用0.5或者0.6；γsb ——矿料的合成毛体积相对密度；γsa ——矿料的合成表观相对密度。

（完整版）沥青混合料理论最⼤相对密度试验真空法沥青混合料理论最⼤相对密度试验真空法1、⽬的与适⽤范围1.1本⽅法适⽤于真空法测定沥青混合料理论最⼤相对密度，供沥青混合料配合⽐设计、路况调查或路⾯施⼯质量管理计算空隙率、压实度等使⽤。

1.2本⽅法不适⽤于吸⽔率⼤于3%的多孔性集料的沥青混合料。

2、仪具与材料2.1天平：称量10kg以上，感量不⼤于0.5kg；称量5kg以上，感量不⼤于0.1g；称量2kg以下，感量不⼤于0.05g。

2.2负压容器：根据试样数量选⽤表1中的A、B、C任何⼀种类型。

负压容器⼝带橡⽪塞，上接橡胶管，管⼝下⽅有滤⽹，防⽌细料部分吸⼊胶管。

负压容器类型2.3真空负压装置：由真空泵及⽔银压⼒计（或真空表）组成，真空泵能使负压容器内造成4kPa（30mmHg）负压。

2.4恒温⽔槽：⽔温控制25℃±0.5℃。

2.5温度计：分度为0.5℃。

2.6其它：玻璃板等。

3、⽅法与步骤3.1准备⼯作3.1.1按本规程T0701沥青混合料取样⽅法或从沥青路⾯上采取（或钻取）沥青混合料试样。

试样数量不少于如下规定数量：沥青混合料中集料公称最⼤粒径（mm）最少试样数量(g)37.5 400026.5 250019.0 200013.2、16.0 15009.5 10004.75 5003.1.2将沥青混合料团块仔细分散，粗集料不破碎，细集料团块分散到⼩于6.4mm。

若混合料坚硬时可⽤烘箱适当加热后打散，⼀般加热温度不超过60℃，分散试样应⽤⼿掰开，不得⽤锤打碎，防⽌集料破碎。

当试样是从路上采取的⾮⼲燥混合料时，应⽤电风扇吹⼲⾄恒重后再操作。

3.1.3负压容器标定⽅法将B、C类负压容器装满25℃±0.5℃的⽔（上⾯⽤玻璃板盖住保持完全充满⽔），正确称取负压容器与⽔的总质量mb。

3.1.4采⽤A类容器时，将容器全部浸⼊25℃±0.5℃的恒温⽔槽中，称取容器的⽔中质量(mi)。

沥青混合料理论最大相对密度试验适用性研究摘要：沥青混合料理论最大相对密度是计算压实混合料空隙率的主要参数，也是计算压实混合料的矿料间隙率、沥青饱和度等体积指标的重要参数，因此，对该参数的确定准确与否，将直接影响到混合料配合比设计结果和沥青路面的使用性能。

根据我国现行公路沥青路面施工技术规范(JTG F40-2004)规定，普通沥青混合料理论最大相对密度要求采用真空法实测，改性沥青及SMA 等难以分散的混合料可采用合成矿料的有效相对密度计算混合料的理论最大相对密度。

然而，目前真空法试验结果受仪器的真空度、振动频率和振幅影响较大，容易造成实测结果失真或者试验结果不稳定，因此，如何处理真空法与计算法的关系、从而获得相对真实的理论最大相对密度是进行沥青混合料配合比设计时所必须考虑的。

关键词：沥青混合料；适用性研究Abstract: the asphalt mixture theory the maximum relative density is calculated compaction mixture air void the main parameters, calculation and compaction mixture of aggregate clearance rate, asphalt degree of saturation volume index of the important parameters, therefore, to the parameter determination of accurate or not, will directly influence the results and the design of mixing ratio of the asphalt pavement performance. According to China’s current highway asphalt pavement construction technology standard (JTG F40-2004) regulation, common asphalt mixture theory the maximum relative density require the use of vacuum measurement method, modified asphalt and such as the dispersed of SMA to mixture can use synthetic mineral aggregate effective relative density of the calculation of the mixture theory the maximum relative density. At present, however, of vacuum test results of the instrument by vacuum degree, the vibration amplitude and frequency influence is bigger, easy to cause the measured results distortion or test result is not stable, so, how to deal with vacuum method and calculation method, so as to achieve the relationship between relative real theory is the greatest relative density of asphalt mixing ratio of the design must be considered.Keywords: asphalt mixture; Applicability research一国内外理论最大相对密度应用状况美国l985年的调查表明，沥青混合料理论最大相对密度的计算，全美有30个州采用真空法(Rice法ASTMD2041)，1个州采用溶剂法，6个州采用计算法，而提出Superpave方法后则全部采用真空法(AASHTO T209)。

T0711—1993 沥青混合料理论最大相对密度试验(真空法)1、目的与适用范围1.1 本方法适用于真空法测定沥青混合料理论最大相对密度,供沥青混合料配合比设计、路况调查或路面施工质量管理计算空隙率、压实度等使用。

1.2 本方法不适用于吸水率大于3%的多孔性集料的沥青混合料。

2、仪具与材料2.1 天平:称量10kg以上,感量不大于0.5kg;称量5kg以上,感量不大于0.1g;称量2kg以下,感量不大于0.05g。

2.2 负压容器:根据试样数量选用表1中的A、B、C任何一种类型。

负压容器口带橡皮塞,上接橡胶管,管口下方有滤网,防止细料部分吸入胶管。

负压容器类型表12.3 真空负压装置:由真空泵及水银压力计(或真空表)组成,真空泵能使负压容器内造成4kPa(30mmHg)负压。

2.4 恒温水槽:水温控制25℃±0.5℃。

2.5 温度计:分度为0.5℃。

2.6 其它:玻璃板等。

3、方法与步骤3.1 准备工作3.1.1 按本规程T0701沥青混合料取样方法或从沥青路面上采取(或钻取)沥青混合料试样。

试样数量不少于如下规定数量:沥青混合料中集料公称最大粒径(mm) 最少试样数量(g)37.5 400026.5 250019.0 200013.2、16.0 15009.5 10004.75 5003.1.2 将沥青混合料团块仔细分散,粗集料不破碎,细集料团块分散到小于6.4mm。

若混合料坚硬时可用烘箱适当加热后分散,一般加热温度不超过60℃,分散试样应用手掰开,不得用锤打碎,防止集料破碎。

当试样是从路上采取的非干燥混合料时,应用电风扇吹干至恒重后再操作。

3.1.3 负压容器标定方法将B、C类负压容器装满25℃±0.5℃的水(上面用玻璃板盖住保持完全充满水),正确称取负压容器与水的总质量mb。

3.1.4 采用A类容器时,将容器全部浸入25℃±0.5℃的恒温水槽中,称取)。

容器的水中质量(m13.1.5 将负压容器干燥,编号称取其质量。
