干油集中润滑系统工作原理

集中润滑系统的原理及维护YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】集中润滑系统的原理及维护前言：什么是润滑？•理想状态下的润滑：在相互运动的接触表面之间形成一层油膜，使得两表面之间的直接摩擦(干摩擦）转变为油液内部分子间的摩擦（液体摩擦）•边界润滑:在两个滑动摩擦表面之间，由于润滑剂供应不充足，无法建立液体摩擦，只能依靠润滑剂中的极性分子在摩擦表面上形成一层极薄的（～μm）“绒毛”状油膜润滑。

这层油膜能很牢固地吸附在金属的摩擦表面上。

这时，相互接触的不是摩擦表面本身（或有个别点直接接触），而是表面的油膜•润滑的定义：在相互运动的接触表面之间形成一层油膜，使得两表面之间的直接摩擦(干摩擦）转变为油液内部分子间的摩擦（液体摩擦）或油膜之间的摩擦润滑的主要作用•减磨抗磨：使运动零件表面之间形成油膜接触，以减少磨损和功率损失•冷却降温：通过润滑油的循环带走热量，防止烧结•清洗清洁：利用循环润滑油冲洗零件表面，带走磨损剥落下来的金属细屑•密封作用：依靠油膜提高零件的密封效果。

•防锈防蚀：能吸附在零件表面，防止水、空气、酸性物质及有害气体与零件的接触。

设备润滑的重要意义•设备上几乎所有相对运动的接触表面都需要润滑，设备润滑是防止和延缓零件磨损和其他形式失效的重要手段之一•60%以上的设备故障是由润滑不良和油变质引起的引言：润滑工作一直是设备管理的重中之重，现代设备的机械故障大部分是由于润滑引起。

集中润滑的基本概念是从一个配有润滑剂的油泵装置给各个摩擦副集中提供适量的润滑剂。

由于现代机械制造技术的高速发展，人工加油已不能满足各种机械的需要，越来越多的集中润滑系统被运用到机械设备中并在提高设备可靠性、降低润滑劳动强度、减少润滑油量消耗方面起到关键作用；集中润滑系统分类：集中润滑系统总体可分为全损耗型系统、循环系统；循环系统属于专用系统，要求高，润滑点少；全损耗系统涵盖了机床润滑点的绝大部分。

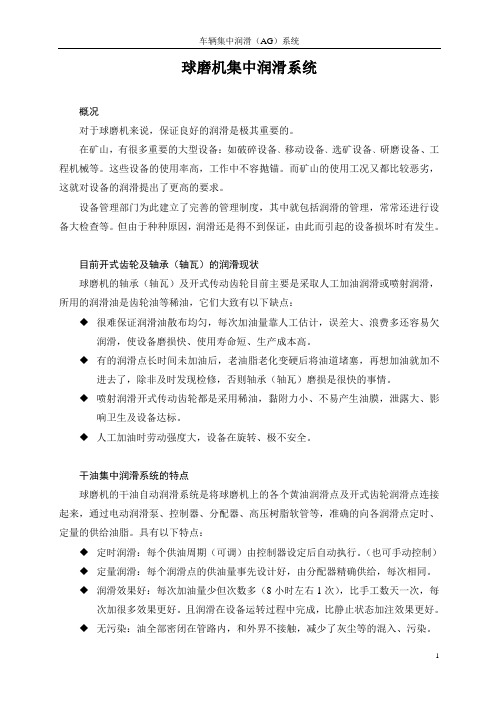

球磨机集中润滑系统概况对于球磨机来说，保证良好的润滑是极其重要的。

在矿山，有很多重要的大型设备：如破碎设备、移动设备、选矿设备、研磨设备、工程机械等。

这些设备的使用率高，工作中不容抛锚。

而矿山的使用工况又都比较恶劣，这就对设备的润滑提出了更高的要求。

设备管理部门为此建立了完善的管理制度，其中就包括润滑的管理，常常还进行设备大检查等。

但由于种种原因，润滑还是得不到保证，由此而引起的设备损坏时有发生。

目前开式齿轮及轴承（轴瓦）的润滑现状球磨机的轴承（轴瓦）及开式传动齿轮目前主要是采取人工加油润滑或喷射润滑，所用的润滑油是齿轮油等稀油，它们大致有以下缺点：◆很难保证润滑油散布均匀，每次加油量靠人工估计，误差大、浪费多还容易欠润滑，使设备磨损快、使用寿命短、生产成本高。

◆有的润滑点长时间未加油后，老油脂老化变硬后将油道堵塞，再想加油就加不进去了，除非及时发现检修，否则轴承（轴瓦）磨损是很快的事情。

◆喷射润滑开式传动齿轮都是采用稀油，黏附力小、不易产生油膜，泄露大、影响卫生及设备达标。

◆人工加油时劳动强度大，设备在旋转、极不安全。

干油集中润滑系统的特点球磨机的干油自动润滑系统是将球磨机上的各个黄油润滑点及开式齿轮润滑点连接起来，通过电动润滑泵、控制器、分配器、高压树脂软管等，准确的向各润滑点定时、定量的供给油脂。

具有以下特点：◆定时润滑：每个供油周期（可调）由控制器设定后自动执行。

（也可手动控制）◆定量润滑：每个润滑点的供油量事先设计好，由分配器精确供给，每次相同。

◆润滑效果好：每次加油量少但次数多（8小时左右1次），比手工数天一次，每次加很多效果更好。

且润滑在设备运转过程中完成，比静止状态加注效果更好。

◆无污染：油全部密闭在管路内，和外界不接触，减少了灰尘等的混入、污染。

◆简便、省时：几分钟内自动完成。

不需找地沟、钻车底、花专门的时间打油。

◆润滑状态可监控：一旦润滑点、管路堵塞，控制器会声光报警，可及时检查。

炉顶干油润滑系统工作原理简述一、主要元件（一）油泵：用一备一，用9、10、11、12号截止阀进行切换。

（二）管路：共分为两条主油路。

分别是45分钟润滑周期支路与4小时润滑周期支路。

理解工作原理时，可以把这两条油路分别看成连接于同一油泵上而毫无关联的两套润滑系统。

1、45分钟润滑周期支路，a、气密箱润滑，4个干油分配器，输出22个润滑点；b、下密阀，1个8点输出干油分配器，输出8个润滑点。

45分钟润滑周期支路共计输出30个润滑点。

1、4小时润滑周期支路，a、料流调节阀，3个干油分配器，输出18个润滑点；b、上密阀，1个8点输出干油分配器，输出8个润滑点；c、柱塞阀，1个2点输出干油分配器，输出1个润滑点；d、东、西放散阀，2个2点输出干油分配器，输出4个润滑点；e、东、西绳轮，1个8点输出干油分配器，输出4个润滑点；4小时润滑周期支路支路共计输出35个润滑点。

（三）溢流阀：调节泵的出口压力。

出厂设定为25MPa，一般情况下，不需调整。

调节方法：把10号或者12号截止阀关断，起动泵，旋转溢流阀的调节螺栓，观察出口压力表，指针到达所需工作压力时，停止。

打开截止阀。

（四）3#（或4#）压力继电器：（润滑系统图）用于泵出口压力上限保护。

当系统工作不正常，泵的出口压力超过正常工作压力时，此压力继电器触动系统停机。

此上限工作压力厂家设定为25MPa。

（五）管路终端压力继电器：系统中，共安装有4个管路终端压力继电器。

分别安装在45分钟润滑周期支路与4小时润滑周期支路的A管、B管。

用于设定管路压力工作原理：泵开始运转→达到“A”管路压力→压力继电器动作→电机停止运转→间隔时间（22.5分钟或者2小时后）→泵开始运转，向“B”管注油。

（六）二位四通换向阀：用于“A”、“B”换向..当阀芯置于左位时,A管进油. 当阀芯置于右位时,B管进油.（七）干油分配器(图3)：此套干油润滑系统，共有八种型号，主要以出油量、出油口数、有无发讯器来区别，工作原理相同。

润滑脂（干油）集中润滑系统一、润滑脂（干油）集中润滑系统的结构原理所谓“干油”，就是润滑脂；目前常用的干油集中润滑系统都是开式的，即润滑脂在润滑点消耗掉，不返回油桶。

典型的智能式干油集中润滑系统由电动油脂泵、加油泵、过滤器、分配器、控制柜、管路附件组成（见下图），其油路采用一个电磁换向阀控制一个润滑点的方式，管路布置和工作原理简单，故障判断和处理相对于使用单线或双线分配器容易；缺点是分配器体积较大。

该系统的突出特点是将传统的集中润滑与现代高新技术相结合，采用PLC对系统进行自动控制，并可实现计算机远程监控。

控制柜中的PLC是该系统的核心，它控制系统实现：按设定的循环间隔时间，启动系统，各电磁换向阀依次得电动作，逐点给油；通过设定各电磁换向阀得电时间，控制各点给油量；电磁换向阀得电时，流量传感器检测油流信号并反馈，通过指示灯或在监控电脑画面上显示；系统高、低压、油位低自动保护及报警；系统运行和故障记录功能。

采用计算机远程监控，则更可凸显系统控制和维护方便的高科技特点。

系统适用于上百个给油点的大型机械设备或生产线的集中润滑，并可与单线式集中润滑系统相结合使用。

与这些优点对应的是：系统的维护对电气人员、系统的使用对系统管理人员素质要求较高；系统的价格较高。

二、润滑脂（干油）集中润滑系统的优点智能干油集中润滑系统可根据设备工作状态，现场环境温度不同条件及设备润滑部位的不同要求，准确、定时、定量、可靠的满足各种润滑要求。

以维克森VICSEN-MX型集中润滑系统为例，该系统采用递进式工作方式，泵设计成可间歇或持续工作，这样可以按照不同的需要来编辑运行程序，一个直联的减速电机驱动泵内凸轮工作，可以同时驱动3个外置泵单元。

每个泵单元都配有溢流过压保护阀防止超压损坏。

可设置1-200个润滑点，能够准确及时地推送油脂到各个润滑点，还可以显著提高设备寿命，更加节省润滑脂的用量，多个润滑点可以采用统一的一个集中润滑系统，不仅可以大幅度的降低运营成本，而且维护起来也更加简单。

干油集中润滑系统一、干油集中润滑系统的结构原理所谓“干油”，就是润滑脂；目前常用的干油集中润滑系统都是开式的，即润滑脂在润滑点消耗掉，不返回油桶。

典型的智能式干油集中润滑系统由电动干油泵、加油泵、过滤器、分配器、控制柜、管路附件组成（见下图），其油路采用一个电磁换向阀控制一个润滑点的方式，管路布置和工作原理简单，故障判断和处理相对于使用单线或双线分配器容易；缺点是分配器体积较大。

该系统的突出特点是将传统的集中润滑与现代高新技术相结合，采用PLC对系统进行自动控制，并可实现计算机远程监控。

控制柜中的PLC是该系统的核心，它控制系统实现：按设定的循环间隔时间，启动系统，各电磁换向阀依次得电动作，逐点给油；通过设定各电磁换向阀得电时间，控制各点给油量；电磁换向阀得电时，流量传感器检测油流信号并反馈，通过指示灯或在监控电脑画面上显示；系统高、低压、油位低自动保护及报警；系统运行和故障记录功能。

采用计算机远程监控，则更可凸显系统控制和维护方便的高科技特点。

系统适用于上百个给油点的大型机械设备或生产线的集中润滑，并可与单线式集中润滑系统相结合使用。

与这些优点对应的是：系统的维护对电气人员、系统的使用对系统管理人员素质要求较高；系统的价格较高。

二、干油集中润滑系统的优点智能干油集中润滑系统可根据设备工作状态，现场环境温度不同条件及设备润滑部位的不同要求，准确、定时、定量、可靠的满足各种润滑要求。

以维克森VICSEN-MX型集中润滑系统为例，该系统采用递进式工作方式，泵设计成可间歇或持续工作，这样可以按照不同的需要来编辑运行程序，一个直联的减速电机驱动泵内凸轮工作，可以同时驱动3个外置泵单元。

每个泵单元都配有溢流过压保护阀防止超压损坏。

可设置1-200个润滑点，能够准确及时地推送油脂到各个润滑点，还可以显著提高设备寿命，更加节省润滑脂的用量，多个润滑点可以采用统一的一个集中润滑系统，不仅可以大幅度的降低运营成本，而且维护起来也更加简单。

干油集中润滑系统工作原理干油集中润滑系统是一种广泛应用于机械设备的润滑方式，其工作原理是通过一个中央润滑站将润滑油从集中储油器中抽取，并经过一系列的管道和分配器送至需要润滑的设备部位。

下面将详细介绍干油集中润滑系统的工作原理。

首先，中央润滑站是整个系统的核心设备，它通常由电动泵、滤油器、气压开关和控制电路等组成。

中央润滑站的工作是监测设备或机械的运行状态，根据需求启动润滑系统。

当设备运行时，中央润滑站会根据设定的润滑周期和润滑剂的需求量自动启动泵进行润滑，以保证设备的正常运行。

集中储油器是储存润滑剂的容器，它通常位于中央润滑站的附近。

集中储油器中有一定容量的润滑油，可以满足系统的一段时间的运行。

当润滑系统启动时，润滑油会被抽取到中央润滑站的润滑油管路中，然后经过滤油器进行净化，以保证润滑油的清洁度。

接下来，润滑油会通过一系列的管道系统输送到各个设备的润滑部位。

在润滑部位，润滑油经过分配器分配到设备的轴承、链条等需要润滑的部位上。

分配器的作用是控制润滑油的流量和方向，以满足不同设备部位的润滑需求。

分配器一般采用多通道设计，可以同时为多个设备提供润滑油，并且可以根据设备的需要进行调整。

在润滑部位，润滑油会形成一层薄膜，将设备的轴承、链条等部位分隔开来，减少摩擦和磨损。

润滑油的黏度和润滑膜的厚度会直接影响设备的润滑效果。

因此，在设计干油集中润滑系统时，需要根据设备的工作条件和要求选择合适的润滑剂，以确保设备的正常运行和寿命。

总之，干油集中润滑系统通过中央润滑站、集中储油器、分配器、管道系统和润滑部位等组成部分，实现对机械设备的集中润滑。

它能够有效地减少设备的摩擦和磨损，延长设备的使用寿命，并提高设备的工作效率和可靠性。

在实际应用中，需要根据设备的工作条件和要求，合理选择润滑剂和设计润滑系统，以满足设备的润滑需求。

目录1.滑系统说明书2.润滑系统图3.电控柜使用和维修4.泵站及其原理图5.电控原理图（一）6.电控原理图（二）7.电控原理图（三）8.电控柜外形图9.电控柜内部元件图10.电控柜JD1和JD2端子排接线图11.泵站端子接线图无料钟炉顶集中式干油润滑系统一、系统构成系统由2个不同的润滑周期组成。

通过2个自动二位四通阀来分别单独驱动2个润滑周期；●4小时润滑周期（包括上密阀、料流阀、柱塞阀、及均压阀、放散阀）●45分钟润滑周期（包括溜槽传动齿轮、行星齿轮箱、下密封阀）干油润滑系统按双管线原则工作，基本组成如下；●润滑泵—主泵和备用泵。

●两位四通换向阀—直流电机控制的两位四通换向阀把泵提供的润滑油送入与干油分配器连接的主管中。

●干油分配器—输送一定设定量润滑油到润滑点，这与通过输送管到相应润滑点的背压无关。

●终端压力开关—其压力已设定好，此压力开关将使泵停机，其在预定时间结束后启动两位四通换向阀使其换向。

输送到干油分配器2组相反出口的润滑点的润滑油量可以满足不同润滑需求量。

另外，可以通过更多的支管及连接更多的干油分配器来扩大系统。

只要泵的压力和润滑油输出量允许这样做。

通过装在同一润滑系统内不同润滑周期的几个换向阀可以随意地把系统分成几个支系统。

1.1带干油箱的集中润滑泵站泵站装有以下安全装置1.1.1电液压力开关压力开关的目的是：当压力到达预定的最大压力时断开润滑泵的电机驱动，从而保护泵和电机。

压力开关在预设压力（160—400bar）断开泵的电机。

（目前定为250bar）1.1.2压力表用于目测工作压力。

1.1.3过滤器阻止杂质进入主管路1.1.4安全阀如果电液压力开关失效，安全阀作为最后防线可保护泵不受太高的压力而损坏，安全阀的设定压力为410bar且是防堵塞的1.1.5液位控制机构30升的油箱的高低液位控制是借助于随动板及限位开关完成的。

它将油箱的油位正常和低油位的信号反馈到电控柜以及油箱旁的指示灯（红色灯表示油位低）（但我们只采用了油箱的低油位报警控制功能）油箱的液位被检测，如果达到了报警下线则发出报警信号，泵将被断开。
