实验一 基本网络协议的安装与配置

计算机网络管理实验报告指导老师：实验1网络配置与网络管理系统的使用实验结果分析： 1. 构建实验网络环境参照下图描述的网络拓扑构建实验网络环境。

(注意计算机与路由器是用交叉线相联,而路由器和交换机、交换机和计算机用直通线相联)Cisco 2950交换机Quidway R2621路由器直通线交叉线直通线以太网口0: 192.0.1.1/24以太网口1:192.0.0.1/24192.0.1.2/24网关:192.0.1.1安装SNMPc,网络管理站192.0.0.2/24(二层交换机可不需IP地址)192.0.0.3/24网关:192.0.0.1图4 实验网络拓扑结构2. 配置各设备的网络参数并启用网管功能：为了配置路由器或交换机，用配置串口线将计算机的COM 口与网络设备的Console 口相连，然后运行超级终端软件(端口设置需还原为默认值)。

(1) 配置Cisco 2950交换机 1、配置IP 地址两层交换机在转发数据时是不需要IP 地址的，但为了交换机要能够被网管，要给它标识一个管理IP 地址，默认情况下CISCO 交换机的VLAN 1为管理VLAN ，为该管理VLAN 配上IP 地址，交换机就可以被网管了。

命令如下： a 、 进入全局模式: Switch> enablePassword: cs608 (如果需要密码的话)Switch# configure terminalb、进入VLAN 1接口模式: Switch(config)#interface vlan 1c、配置管理IP地址: Switch(config-if) #ip address 192.0.0.2 255.255.255.0如果当前VLAN 1不是管理VLAN ，只需将上面命令的vlan的号码换成管理VLAN 的号码即可。

（显示所有VLAN的信息：Switch#show vlan brief）2、打开SNMP协议a、退入到全局配置模式: Switch(config-if)#exitb、配置只读的Community，一般设备默认的只读Community名为publicSwitch(config)#snmp-server community public roc、配置可写的Community，一般设备默认的可读可写Community名为privateSwitch(config)#snmp-server community private rw(注意：前面SNMPc7管理站安装时设置的Community名为public，因此管理站对此设备具有的管理权限为只读。

计算机网络实验指导书信自学院通信工程系实验要求计算机网络是现代信息社会最重要的基础设施之一。

在过去十几年里得到了迅速的发展和应用。

《计算机网络》课程实验的目的是为了使学生在课程学习的同时，通过在一个计算机网络环境中的实际操作，对现代计算机网络的基本功能有一个初步的了解。

通过实验环节，使学生加深了解和更好地掌握《计算机网络》课程教学大纲要求的内容。

在《计算机网络》的课程实验过程中，要求学生做到：（1）认真阅读实验指导书，做好实验内容的准备，就实验可能出现的情况提前作出思考和分析。

（2）仔细观察上机和上网操作时出现的各种现象，作出必要说明和分析。

（3）认真书写实验报告。

实验报告包括实验目的和要求，实验情况及其分析。

（4）遵守机房纪律，服从辅导教师指挥，爱护实验设备。

实验一Windows TCP/IP协议配置及常用网络命令1 实验目的学习在Windows系统中进行网络配置、用ping ipconfig/winipcfg命令工具来进行网络测试、使用tracert路由跟踪命令、使用netstat、arp、nslookup命令查看网络状态。

本实验在于使学生更好地理解计算机网络设置的基本操作，掌握计算机网络配置的基本监测技术。

2 实验内容一、Windows TCP/IP 协议配置添加并配置协议，网络通信协议是网络中不同计算机进行相互“交谈”的“语言”，网络中通信双方的计算机应采用相同的网络通信协议。

添加协议，单击“配置”标签选项中的“添加”按钮，选择“协议”组件类型；单击“添加”或直接双击“协议”组件类型即可进入如图1-6所示的“选定网络协议”对话框；配置协议，在“配置”标签选项中的网络组件列表中单击需要进行配置的网络协议使其高亮度显示，单击“属性”按钮，即出现针对协议的相应网络属性设置面板。

图1-1针对不同的网络协议，面板包含不同的标签，但一般都包含两个相同的标签：“绑定”和“高级”。

任何协议都需要绑定到网络驱动程序上，也需要绑定到客户和服务组件上。

实验1《网线制作及局域网组网》一、实验目的：●了解常用网线的种类●掌握在各种应用环境下非屏蔽双绞线制作网线的方法及连接方法●掌握网线连通性测试方法●了解计算机网络组网的层次化原则●掌握局域网组网中从物理层到网络层所应完成的一般任务●掌握网卡的设置和检测方法●了解IP 地址和子网掩码的作用●掌握PING 和IPCONFIG 命令的使用二、实验设备●压线钳一把、测线仪一个、双绞线若干段、RJ-45 水晶头若干●安装了windows 98/2000/XP的计算机两台（必须带网卡），直通线二根，集线器或交换机一台三、背景知识●网线制作网线常用的有：双绞线、同轴电缆、光纤等。

双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（UTP，Unshielded Twisted Pair）作为布线的传输介质来组网。

双绞线由８根不同颜色的线分成４对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。

在EIA／TIA-568标准中，将双绞线按电气特性区分为：三类、四类、五类线。

网络中最常用的是三类线和五类线。

UTP网线由一定长度的双绞线和RJ-45水晶头组成。

做好的网线要将RJ-45水晶头接入网卡或Hub等网络设备的RJ-45插座内。

相应地RJ-45插头座也区分为三类或五类电气特性。

RJ-45水晶头由金属片和塑料构成，制作网线所需要的RJ-45水晶接头前端有８个凹槽，简称“SE”。

凹槽内的金属触点共有８个，简称“8C”（Contact ，触点），因此业界对此有“8P-8C”的别称。

特别需要注意的是RJ-45水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是１～８，序号对于网络连线非常重要，不能搞错。

EIA/TIA的布线标准中规定了两种双绞线的线序568Ａ与568Ｂ。

（1） EIA/TIA 568A 标准：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕（从左起）（2） EIA/TIA 568B 标准：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕（从左起）网线制作方法有两种：（1）直连线：双绞线两边都按照EIAT/TIA 568B 标准连接水晶头。

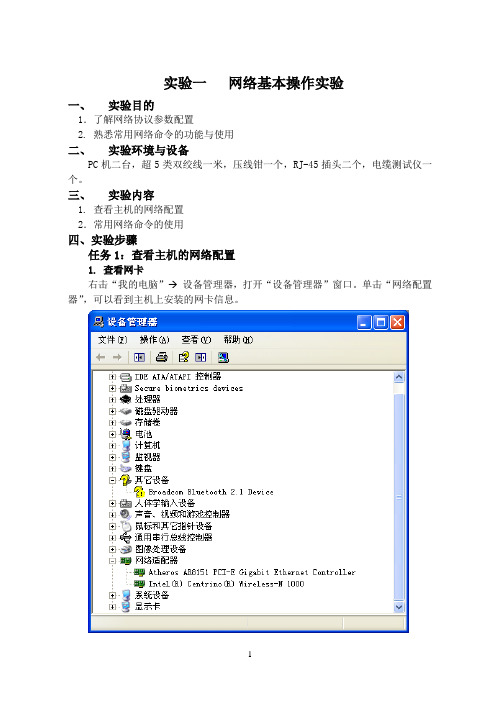

实验一网络基本操作实验一、实验目的1．了解网络协议参数配置2. 熟悉常用网络命令的功能与使用二、实验环境与设备PC机二台，超5类双绞线一米，压线钳一个，RJ-45插头二个，电缆测试仪一个。

三、实验内容1. 查看主机的网络配置2．常用网络命令的使用四、实验步骤任务1：查看主机的网络配置1. 查看网卡右击“我的电脑” 设备管理器，打开“设备管理器”窗口。

单击“网络配置器”，可以看到主机上安装的网卡信息。

双击其中一块网卡，可显示这块网卡的属性信息，如：网卡的生产商，网卡在主机PCI插槽的位置，驱动程序以及网卡地址等信息。

2. 查看计算机的网络配置通常有两种方法查看计算机的网络配置参数。

方法一：查看属性⏹右击“网上邻居”，选择“属性”，打开“网络连接”对话框。

⏹打开“本地连接”的属性对话框，打开“Internet协议（TCP/IP）”属性。

如下图所示。

⏹查看PC机配置的IP地址和子网掩码。

本步骤需要回答的问题是：（1）一台计算机要连接Internet，需要配置哪些Internet协议参数？IP地址，子网掩码，网关，DNS（2）给计算机配置IP地址的2种方法是什么？通过cmd或者编写bat文件正常网络-属性-ip（3）你所使用的计算机是否分配了IP地址？是如何分配的？是自动分配TCP/IP参数通过DHCP来完成。

DHCP全称为动态主机配置协议（Dynamic Host Configuration Protocol），工作于TCP/IP应用层。

该协议由IETF （Internet Engineering Task Force，Internet工程任务组）设计开发，用于自动给客户机分配TCP/IP参数。

方法二：使用ipconfig命令查看（1）在命令提示窗口键入ipconfig；（2）在命令窗口键入ipconfig/all。

本步骤需要观察的内容及回答的问题：（a）你的计算机的IP地址是多少？172.31.84.39（b）与ipconfig的结果相比较，ipconfig/all显示了什么额外的配置信息？主要是多了网络中主机编号和物理网卡地址所有当前的TCP/IP 网络配置值、刷新动态主机配置协议(DHCP) 和域名系统(DNS) 设置（c）你的计算机拥有的是哪一类地址？是私有IP地址还是合法的公网IP地址？它的网络地址是多少？提示：根据子网掩码计算网络地址。

计算机网络体系结构实验报告FTP 服务安装与配置一、实验内容使用IIS功能新建FTP站点，并对站点进行账户管理以及安全管理，同时使用另外一台机器对其进行访问二、实验目的掌握Windows Server中的IIS配置FTP服务器，同时掌握WireShake抓包工具三、实验环境3.1 实验环境服务端IP：172.23.202.3服务端系统：Windows Server 2003服务端工具：IIS管理工具客户端：172.30.154.88客户端系统：MacOS Mojave 10.14.6客户端工具：terminal终端、WireShake抓包工具、Finder3.2 网络拓扑图3.2 IIS配置FTP服务器流程四、实验原理文件传输协议（File Transfer Protocol，FTP），是用在网络上进行文件传输的一套标准协议。

它工作在应用层，使用TCP运输层传输协议，即客户和服务器建立连接需要进行三次握手的过程，同时释放连接的时候也需要进行四次挥手的过程。

FTP服务系统是典型的C/S工作模式，在网络上的两个站点进行文件传输时，要求服务器主机运行FTP服务程序，同时客户主机也应在其计算机上运行相应的FTP客户程序或者通过命令行来直接调用FTP来来进行服务。

FTP在服务器主机和客户主机之间需要建立两次连接，一个是控制连接，端口号为21，用于传出控制信息；另外一个是数据连接，端口号为20（或其他），用于数据的传送。

采用分开传送的方法大大提高了FTP的效率。

所以在建立连接时需要建立两次TCP连接。

并且每当一个文件传输结束时，数据连接将关闭，传输下一个文件时再打开，而控制连接则持续保持连接状态。

FTP协议的连接模式分为被动模式（PASV）以及主动模式（PORT）。

被动模式为服务器处于运行的状态，同时开启FTP服务系统，处于监听状态。

客户端通过FTP客户程序对其进行发起连接以及文件传输等功能。

而主动模式则与其相反，客户端处于监听状态，由服务器发起连接。

软件学院计算机网络课程实验报告201 ～201 学年第学期级专业班级：学号：姓名：实验一制作网线及常用网络配置命令的操作一、实验目的1．学会用双绞线制作网线方法2.掌握常用的网络命令的使用3.了解常见网络故障的原因4.掌握常见网络故障诊断方法二、实验内容1．用双绞线制作网线2. IP配置查询命令ipconfig3. 网络连通测试命令ping4. 路由分析诊断命令tracert5. TCP/IP网络连接状态查询命令netstat6. 查询域名信息命令nslookup三、实验环境1.分小组操作2.工具和材料：压线钳，非屏蔽双绞线，RJ-45水晶头，测线仪3.每组交换机一台，PC机若干，直通网线若干四、实验步骤利用双绞线制作网线有EIA/TIA T568A和EIA/TIA T568B两种标准（水晶头有弹簧片一面朝下，开口朝向自己）：EIA/TIA T568A标准接线规定：RJ-45水晶头第1引脚到第8引脚的对应关系如下：常用网络用非屏蔽双绞线（5类线）是4对8芯的双绞线缆，根据连接设备的不同，有两种接线方式：直连线和交叉线。

（1）直连线（连接不同设备）。

实际应用中，一般采用EIA/TIA T568B标准接线。

RJ-45水晶头塑料弹片朝下，金属引脚在上，开口朝向自己，从左到右编号为1～8引脚。

两端接法一致。

1 2 3 4 5 6 7 8绿白绿橙白蓝蓝白橙棕白棕也可以采用EIA/TIA T568A标准接线。

（2）交叉线接法当使用双绞线连接两台计算机（同种设备）时，另一端的线序应作相应的调整，即第1、2线和第3、6线对调，制作为交叉线（Crossover Cable）。

例如采用EIA/TIA T568A标准接线，当一端线序从左到右依次为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕时，另一端线序从左到右依次为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

1.利用双绞线制作网线EIA/TIA T568B标准直接线的制作。

TCP协议实验协议名称：TCP协议实验协议协议编号：[编号]生效日期：[日期]1. 引言本协议旨在规范和指导TCP协议实验的相关操作和流程，确保实验的顺利进行并获取准确的实验结果。

本协议适用于所有参与TCP协议实验的实验人员。

2. 实验目的本实验旨在深入理解TCP协议的工作原理，掌握TCP协议的基本操作和功能，并通过实验验证TCP协议的可靠性和效率。

3. 实验要求3.1 实验设备参与实验的人员需具备以下设备：- 一台计算机- 安装有TCP/IP协议栈的操作系统- 网络连接设备（例如以太网卡）3.2 实验环境实验环境应满足以下要求：- 稳定的网络连接- 适当的网络带宽和延迟- 实验所需的软件和工具3.3 实验内容实验人员应按照以下步骤进行实验：1. 准备实验环境：确保实验设备和网络环境符合要求。

2. 实验准备：安装和配置实验所需的软件和工具。

3. 实验设计：根据实验目的设计合适的实验方案。

4. 实验执行：按照实验方案进行实验操作。

5. 数据收集：记录实验过程中的数据和结果。

6. 数据分析：对实验数据进行分析和评估。

7. 结果总结：总结实验结果并得出结论。

4. 实验步骤4.1 准备实验环境确保实验设备和网络环境符合要求，包括：- 确保计算机正常工作，操作系统安装完好。

- 确保网络连接设备正常工作，网络连接稳定。

4.2 实验准备安装和配置实验所需的软件和工具，包括：- 安装TCP/IP协议栈。

- 安装网络抓包工具，用于捕获和分析网络数据包。

4.3 实验设计根据实验目的设计合适的实验方案，包括：- 设定实验的网络拓扑结构，确定实验中的发送方和接收方。

- 设定实验中的数据传输量和传输速率。

- 设定实验中的网络延迟和丢包率。

4.4 实验执行按照实验方案进行实验操作，包括：- 启动发送方和接收方的程序。

- 发送方向接收方发送数据。

- 接收方接收数据并发送确认。

- 发送方接收确认并继续发送数据。

4.5 数据收集记录实验过程中的数据和结果，包括：- 捕获和保存实验中的网络数据包。

实验一 Windows网络配置和TCP/IP协议配置一、实验目的服务器等网络协议配置，打印和打印和地址、网络掩码、学习在Windows系统中进行IP地址、网络掩码、DNS服务器等网络协议配置，共享的配置。

本实验在于更好地理解计算机网络设置的基本操作，掌握计算机网络配置的基本监测技术。

二、实验内容Windows的网络配置、Windows TCP/IP 协议配置、Windows打印和共享的设置三、实验环境Windows 操作系统四、实验步骤Windows的网络配置1、进入网络配置网上邻居—单击右键—属性—本地连接—右键—属性2、添加客户组件并设定属性本地连接属性—Internet协议（TCP/IP）--属性—网络属性设置3、配置文件及打印共享打印和共享的配置共享配置：新建共享；配置共享；删除共享；访问共享，共享的两种形式：显式共享和隐式共享。

文件和打印服务的配置共享：共享只能针对文件夹有能力共享文件夹的组包括ADMINISTRA TORS， POWER USERS，SERVER OPERA TORS 共享名：可以与文件夹名不一样备注：说明，用来识别共享文件夹的内容用户数限制：可以并发连接到该共享文件夹的用户数目权限：通过网络访问时才使用，默认情况下EVERYONE 完全控制，权限累积，拒绝权限优先限优先访问共享: 网上邻居:要生成浏览列表,较慢。

有可能不能显示较慢。

有可能不能显示在运行里输入UNC （统一名称惯例）：\\(IP 地址)\共享文件夹名（较快）共享文件夹名（较快）映射驱动器：只能映射共享文件夹。

相当于本机的磁盘映射驱动器：只能映射共享文件夹。

相当于本机的磁盘 查看共享：查看共享：计算机管理：显式和隐式共享都可查看计算机管理：显式和隐式共享都可查看使用DOS 命令：命令：NET SHARE 查看本机共享查看本机共享网上邻居：不可以访问隐式共享网上邻居：不可以访问隐式共享打印机配置：控制面板—打印机—本地打印机和网络打印机配置4、配置计算机名称 我的电脑—右键—属性—计算机名。

实验一常用网络命令的使用与TCPIP协议配置一、实验目的：1. 掌握常用的网络命令，如ping、ipconfig、netstat等。

2.掌握TCP/IP协议的配置方法和参数设置。

二、实验原理：1.常用网络命令1.1 ping命令：用于测试网络连接和查看网络延迟。

1.2 ipconfig命令：用于查看和配置本地网络接口信息。

1.3 netstat命令：用于查看网络连接和端口状态。

1.4 tracert命令：用于跟踪网络数据包的路径。

2.1IP地址配置：用于配置本机的IP地址。

2.2子网掩码配置：用于划分网络的范围。

2.3默认网关配置：用于指定发送非本网段数据包的下一跳路由器。

2.4DNS服务器配置：用于解析域名到IP地址。

三、实验步骤：1.常用网络命令的使用1.1 打开命令提示符窗口（win+R，输入cmd，回车）。

1.2 使用ping命令测试网络连接：输入“ping 目标IP地址”进行测试，观察返回结果。

1.3 使用ipconfig命令查看本机网络接口信息：输入“ipconfig”，查看IP地址、子网掩码、默认网关等信息。

1.4 使用netstat命令查看网络连接和端口状态：输入“netstat -a”，查看当前所有的连接和端口状态。

2.1 配置IP地址：输入“netsh interface ip set address name=本地连接 static IP地址子网掩码默认网关”，其中“本地连接”为网卡名称，可通过ipconfig命令查看。

2.2 配置子网掩码：输入“netsh interface ip set address name=本地连接 source=static addr=IP地址 mask=子网掩码”，其中“本地连接”为网卡名称，“IP地址”为设定的IP地址，“子网掩码”为设定的子网掩码。

2.3 配置默认网关：输入“netsh interface ip set address name=本地连接 gateway=默认网关”，其中“本地连接”为网卡名称，“默认网关”为设定的默认网关。
