简述固体的能带理论晶体中电子所能具有的能量范围,往往形象地用能带理论表示。
各种晶体能带数目及其宽度等都不相同。
相邻两能带间的能量范围称为“带隙”或“禁带”。
完全被电子占据的能带称“满带”。
满带中的电子不会导电;完全末被占据的称“空带”;部分被占据的称“导带”。
导带中的电子能够导电;价电子所占据的能带称“价带”。
能带理论可以解释固体中导体、半导体、绝缘体三大类区别的由来。
一般常见的金属材料,因为其传导带与价带之间的“带隙”非常小,在室温下电子很容易获得能量而跳跃至传导带而导电。
而绝缘材料则因为能隙很大,电子很难跳跃至传导带,所以无法导电。
一般半导体材料的能隙约为1 至3 电子伏特,介于导体和绝缘体之间。
因此只要给予适当条件的能量激发,或是改变其带隙之间距,此材料就能导电。
;晶体中电子所能具有的能量范围,往往形象地用能带理论表示。
各种晶体能带数目及其宽度等都不相同。
相邻两能带间的能量范围称为“带隙”或“禁带”。
完全被电子占据的能带称“满带”。
满带中的电子不会导电;完全末被占据的称“空带”;部分被占据的称“导带”。
导带中的电子能够导电;价电子所占据的能带称“价带”。
能带理论可以解释固体中导体、半导体、绝缘体三大类区别的由来。
一般常见的金属材料,因为其传导带与价带之间的“带隙”非常小,在室温下电子很容易获得能量而跳跃至传导带而导电。
而绝缘材料则因为能隙很大,电子很难跳跃至传导带,所以无法导电。
一般半导体材料的能隙约为1 至3 电子伏特,介于导体和绝缘体之间。
因此只要给予适当条件的能量激发,或是改变其带隙之间距,此材料就能导电。

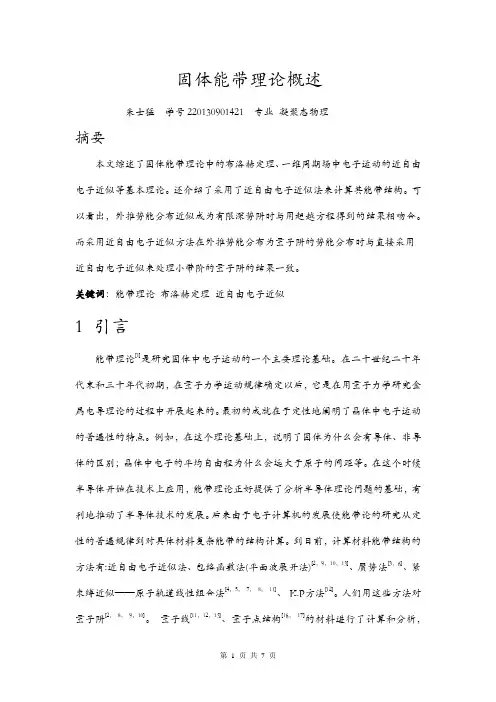

固体能带理论概述朱士猛学号220130901421 专业凝聚态物理摘要本文综述了固体能带理论中的布洛赫定理、一维周期场中电子运动的近自由电子近似等基本理论。
还介绍了采用了近自由电子近似法来计算其能带结构。
可以看出,外推势能分布近似成为有限深势阱时与用超越方程得到的结果相吻合。
而采用近自由电子近似方法在外推势能分布为量子阱的势能分布时与直接采用近自由电子近似来处理小带阶的量子阱的结果一致。
关键词:能带理论布洛赫定理近自由电子近似1 引言能带理论[1]是研究固体中电子运动的一个主要理论基础。
在二十世纪二十年代末和三十年代初期,在量子力学运动规律确定以后,它是在用量子力学研究金属电导理论的过程中开展起来的。
最初的成就在于定性地阐明了晶体中电子运动的普遍性的特点。
例如,在这个理论基础上,说明了固体为什么会有导体、非导体的区别;晶体中电子的平均自由程为什么会远大于原子的间距等。
在这个时候半导体开始在技术上应用,能带理论正好提供了分析半导体理论问题的基础,有利地推动了半导体技术的发展。
后来由于电子计算机的发展使能带论的研究从定性的普遍规律到对具体材料复杂能带的结构计算。
到目前,计算材料能带结构的方法有:近自由电子近似法、包络函数法(平面波展开法)[2,9,10,13]、赝势法[3,6]、紧束缚近似——原子轨道线性组合法[4,5,7,8,11]、K.P方法[12]。
人们用这些方法对量子阱[2,8,9,10]。
量子线[11,12,13]、量子点结构[16,17]的材料进行了计算和分析,并取得了较好计算结果。
使得对这些结构的器件的设计有所依据。
并对一些器件的特性进行了合理的解释。
固体能带论指出,由于周期排列的库仑势场的祸合,半导体中的价电子状态分为导带与价带,二者又以中间的禁带(带隙)分隔开。
从半导体的能带理论出发引出了非常重要的空穴的概念,半导体中电子或光电子效应最直接地由导带底和价带顶的电子、空穴行为所决定,由此提出的P-N结及其理论己成为当今微电子发展的物理依据。
固体能带理论车静光
固体能带理论:
1、定义:固体能带理论是一种用来研究固体电子性质的物理理论,通过研究电子在固体中电子能带中的行为,来研究固体的物理性质。
2、结构:能带结构包括传导带、介子带以及禁带,其中传导带中分为最小能量差异有效能带E_c和最小能量差异最大能带E_v,而介子带则为E_g,禁带则会落在E_g和E_c之间。
3、效应:在固体能带理论中,电子受到固体的原子本征能量以及通过晶格中断裂能量的抑制,进而影响介质的成份及电子的能量,从而影响介质的电子性质和物理性质。
4、用途:固体能带理论可以用于计算固体的性质,如电导率、蓄电池的放电特性、磁性、诱导磁性、偏振和发光等,从而研究各种固体材料的性质。
5、车静光:车静光(英文名称:Shirai)是日本物理学家,1910年毕业于东京大学,他是原子物理学、固体能带理论发展的先驱者,曾经用能带理论计算了硅晶体的能带结构和禁带宽度,并论证了金属的晶
格电阻特性。
他的学术论文《电性的表征:基于能带理论的诠释》也被普遍认可。
简述固体能带理论固体能带理论是一种物理学理论,可以用来描述电子在固体中的运动。
它可以解释电子在微观尺度下的能量状态,以及描述不同能量状态下的电子的特性和行为。
能带理论的研究为众多先进的电子学应用提供了基础,并在发展现代半导体技术中发挥着至关重要的作用。
能带理论可以用来描述电子在固体中的能量分布。
它认为,一个固体中存在着一系列能量状态,电子可以跳跃从一个能量状态到另一个能量状态。
因此,电子只能在这些能量状态内移动,而不能跨越这些能量状态。
能带理论还提供了一种电子运动的机制,这种机制可以解释为何电子受到外部作用时会在电子带中运动。
此外,能带理论还可以用来描述固体中不同能量状态下的电子特性和行为。
比如,能带理论可以解释为什么具有较高能量状态的电子会被电场吸引,而具有较低能量状态的电子会被电场排斥。
它还可以解释为什么某些电子受到外部作用时会排斥,而另一些电子却受到吸引,这是因为他们具有不同的能量状态。
能带理论也为众多先进的电子学应用提供了基础,例如电子管和半导体技术。
能带理论的理解对于探究元件的电子行为和功能十分重要,因而它一直是半导体技术发展的基础性质。
其实,固体能带理论只是电子能带理论的一个应用,电子能带理论还可以用来描述大量现实世界中的现象,比如晶体结构,材料性质,光学现象等。
因此,能带理论为物理学、化学和材料科学等研究提供了非常有用的理论框架。
总之,固体能带理论是一种物理学理论,可以用来描述电子在固体中的能量分布和运动,并解释不同能量状态下的电子的特性和行为,它可以为众多先进的电子学应用提供基础,是发展现代半导体技术的基础性质。
它还可以用来描述现实世界中的多种现象,为物理学、化学和材料科学等提供有用的理论框架。
简述固体能带理论固体能带理论是量子力学关于固体中微观粒子行为的一种理论,它有助于描述量子物理学领域中重要的诸多性质,如电导率、电阻率、拉曼散射、热导率等电子性质。
一般来说,固体能带理论将一个固体分解为由许多电子组成的能带系统。
该理论着重于研究电子在晶体中的能带结构,以及这些能带之间的相互作用,从而解释固体中各种电子性质的变化。
固体能带理论的基础源自费米子的研究,他发现以光的波长为单位切割金属表面的电子能量等级,其中可能会有大量的能量等级,由此派生出能带理论,它将光谱转化为一系列的能级,从而说明光的行为和物质的结构之间的关系。
费米子发现,电子在晶体中能够在一系列被称为能带的能量水平中移动,并且通过不同能带之间的相互作用,电子才能在晶体中移动。
他对能带结构进行了深入分析,为固体能带理论奠定了基础。
随着费米子的研究,晶体物理学家们利用凝聚态物理的理论和表征,更详细地研究了固体能带结构,最终发展出固体能带理论。
固体能带理论的最重要的思想是绝热处理和热力学,即将晶体能带结构看作由一系列不同类型的能带组成,每一类都由一系列不同的能级组成。
根据固体中电子的迁移和能量转换机制,晶体的电子特性可以分为受斥力和相互作用,从而解释固体中的电子性质的变化。
固体能带理论的另一个重要思想是能带的费米子结构,它描述了电子在不同的能带中的空间分布,以及电子在不同能带之间的跃迁和能量转换的规律。
根据这一理论,晶体中的电子性质可以定量描述,从而说明固体中各种物理量的变化。
固体能带理论是量子力学领域的一个重要研究课题,也是许多重要物理性质的解释者。
它拓宽了我们对固体中电子性质的认识,开发了由电子能带结构组成的新材料,从而更好地实现人类在电子电路、半导体等领域的技术创新。
固体物理学中的能带理论固体物理学是研究固体物质特性和行为的学科。
其中,能带理论是固体物理学中的重要内容之一。
这个理论的提出和发展,深刻地影响着我们对物质的认识和应用。
在本文中,将介绍能带理论的基本概念、理论构建的主要过程以及对实际应用的影响。
1. 能带理论的基本概念能带理论是描述固体材料中电子结构的理论框架。
它基于量子力学的原理,认为在固体中,电子的运动状态和能量分别由多个能带和能带间的禁带带宽所决定。
能带是指具有类似能量水平的电子能级。
禁带带宽则表示在能带之间禁止电子的能量范围。
2. 理论构建的主要过程能带理论的构建经历了一系列的发展过程。
最早的一些能带理论如卢瑟福模型和Drude模型,是基于经典力学和经典电动力学的假设,对于一些简单情况具有一定的解释能力。
然而,这些模型无法解释复杂固体中的行为,因为它们没有考虑到量子力学效应。
在量子力学的框架下,人们使用薛定谔方程和波函数的理论来描述电子在固体中的行为。
经典的能带理论建立在Bloch定理的基础上,该定理认为固体中的电子具有周期性的晶格势场作用下的波函数形式。
通过求解薛定谔方程,我们可以得到电子的能量本征值和本征态。
3. 对实际应用的影响能带理论的提出和发展对固体物理学的研究产生了深远的影响。
首先,能带理论提供了解释固体材料电子运动行为的一个理论模型。
它可以解释金属、绝缘体和半导体等不同类型材料的电导特性,以及它们在外界条件下的响应。
其次,能带理论对材料的设计和合成起着重要作用。
通过对能带结构的调控,我们可以设计出具有特定能带特性的新材料。
例如,针对光电子器件应用的材料,我们可以通过调节能带结构来实现不同波长的能带过渡和光电转换。
而且,能带理论也对半导体器件的工作原理给出了关键的解释。
例如,能带理论对于理解和优化半导体二极管、晶体管和太阳能电池等器件的性能至关重要。
它可以揭示不同物理机制对器件行为的影响,为器件的设计和优化提供了指导。
总结起来,能带理论是固体物理学中一项重要的理论构建。
4.3赝势方法在大多数情况下,芯态与价态的本征谱在能量上可以明显地区分开来。
化学环境对芯态波函数一般只有微小的影响,在固体能带中他们构成非常狭窄的、几乎没有色散的能带,它们的能量位置可以因化学环境而有位移。
由于这一特点,在芯能级谱中常作为区分原子或化学环境的特征。
然而,固体(金属、半导体、绝缘体)的电子结构性质主要是由费米能级附近的电子态决定的。
在能带理论研究中,计算位于深能级的被填满的芯态代价是很昂贵的:一方面,大大增加了能带的数量;另一方面,一个全电子的、没有被屏蔽的晶体势以及芯态的波函数是坐标空间定域性极强的,因而在动量空间收敛很慢。
此外,由于离子实的总能量基本不随晶体结构变化,因此,在同样的计算精度下,局限于价态、类价态的总能量计算绝对精度要比全电子方法高得多。
于是,能带计算中局限于价态、类价态的方法是非常有价值的,也是非常实用的。
1 赝势的导出赝势的导出不是唯一的。
原始的赝势方法是建立于正交化平面波方法上的。
对一个由许多原子组成的固体,坐标空间根据波函数的不同特点可分成两部分:(1) 近原子核局域,所谓芯区。
波函数由紧束缚的芯电子波函数组成,与近邻的原子的波函数相互作用很小;(2) 其余区域,价电子波函数相互交叠、相互作用。
尽管芯区的势很强地吸引价电子,但是正交化平面波方法中对价态和芯态正交的要求而产生的动能,对价态的贡献就如同一个有效的排斥势。
两者的和是价态的有效势。
于核的库仑势相比,这种有效势较弱。
图4.3.1表示晶体中赝势、赝波函数与周期势、布洛赫波函数的关系。
下面就按照这种想法来导出赝势。
图4.3.1 晶体中周期势()V a 、布洛赫波函数()b ψ与赝势()ps V c 、赝波函数()ps d ψ比较如果用V φ和c φ分别表示晶体哈密顿算符H 的精确的价态V E 和芯态c E 的波函数,满足:V V V H E φφ= (4.3.1)和c c c H E φφ= (4.3.2)用类似正交化平面波方法构造晶体价态波函数V φ:psV V cV c cφψμφ=+∑ (4.3.3)与正交化平面波方法不同,这里c φ是真正的晶体芯态波函数。
半导体物理学——固体能带理论综述班级:材料物理081401姓名:薛健学号:200814020122固体能带理论综述摘要:本文综述了固体能带理论中的布洛赫定理、一维周期场中电子运动的近自由电子近似、包络函数模型(平面波展开方法)等基本理论。
还介绍了采用了包络函数法和近自由电子近似法来计算其能带结构。
可以看出,采用包络函数方法外推势能分布为体材料的势能分布时得到能带结构与利用准自由电子近似的方法得到的结果一致;另外,外推势能分布近似成为有限深势阱时与用超越方程得到的结果相吻合。
而采用近自由电子近似方法在外推势能分布为量子阱的势能分布时与直接采用近自由电子近似来处理小带阶的量子阱的结果一致。
关键词:能带理论,包络函数,近自由电子近似一、引言能带理论[1]是研究固体中电子运动的一个主要理论基础。
在二十世纪二十年代末和三十年代初期,在量子力学运动规律确定以后,它是在用量子力学研究金属电导理论的过程中开展起来的。
最初的成就在于定性地阐明了晶体中电子运动的普遍性的特点。
例如,在这个理论基础上,说明了固体为什么会有导体、非导体的区别;晶体中电子的平均自由程为什么会远大于原子的间距等。
在这个时候半导体开始在技术上应用,能带理论正好提供了分析半导体理论问题的基础,有利地推动了半导体技术的发展。
后来由于电子计算机的发展使能带论的研究从定性的普遍规律到对具体材料复杂能带的结构计算。
到目前,计算材料能带结构的方法有:近自由电子近似法、包络函数法(平面波展开法)[2,9,10,13]、赝势法[3,6]、紧束缚近似——原子轨道线性组合法[4,5, 7, 8, 11]、 K.P方法[12]。
人们用这些方法对量子阱[2, 8, 9,10]。
量子线[11,12,13]、量子点结构[16, 17]的材料进行了计算和分析,并取得了较好计算结果。
使得对这些结构的器件的设计有所依据。
并对一些器件的特性进行了合理的解释。
固体能带论指出,由于周期排列的库仑势场的祸合,半导体中的价电子状态分为导带与价带,二者又以中间的禁带(带隙)分隔开。
从半导体的能带理论出发引出了非常重要的空穴的概念,半导体中电子或光电子效应最直接地由导带底和价带顶的电子、空穴行为所决定,由此提出的P-N结及其理论己成为当今微电子发展的物理依据。
半导体能带结构的具体形态与晶格结构的对称性和价键特性密切相关,不同的材料〔如Si,Ge与GaAs,InP)能带结构各异,除带隙宽度外、导带底价带顶在k空间的位置也不同,GaAs,InP等化合物材料的导带底价带顶同处于k 空间的中心位置,称为直接带隙材料,此结构电子-空穴的带间复合几率很大,并以辐射光子的形态释放能量,由此引导人们研制了高效率的发光二极管和半导体激光器,在光电子及光子集成技术的发展中,其重要性可与微电子技术中的晶体管相比拟。
二、布洛赫定理[1]能带理论的出发点是固体中的电子不再束缚于个别的原子,而是在整个固体内运动,称为共有化电子,在讨论共有化电子的运动状态时假定原子实处在其平衡位置,而把原子实偏离平衡位置的影响看成微扰,对于理想晶体,原子规则排列成晶体,晶格具有周期性,因而等效势场V (r)也应具有周期性。
晶体中的电子就是在一个具有晶格周期性的等效势场中运动,其波动方程为:(1)为任一晶格矢量。
且有(2)——Rn布洛赫定理指出,当势场具有晶格周期性时,波动方程的解Ψ具有如下性质:(3)时,波函数只增加位相因子e ik·Rn。
(3)其中K为波矢量,(3)式表示当平移晶格矢量Rn式就是布洛赫定理。
根据定理可以把波函数写成(4)其中u(r)具有与晶格同样的周期性,既(5)(4)式表达的波函数称为布洛赫函数,它是平面波与周期函数的乘积。
三、一维周期场中电子运动的近自由电子近似[1,19]这是一个一维的模型,通过这个模型的讨论,可以进一步了解在周期场中运动的电子本征态一些最基本的特点。
图1中画出了一维周期场的示意图。
所谓近自由电子近似是假定周期场的起伏比较小,作为零级近似,可以用势场的平均值代替V(x)。
把周期起伏[V(X)- 〕做为微扰来处理。
图1一维周期场零级近似的波动方程为(6)它的解便是恒定场中自由粒子的解(7)上式在归一化因子中引入晶格长度L=Na,为原胞的数目,a是晶格常数(原子间距)。
引入周期性边界条件可以得到k只能取下列值(8)很容易验证波函数满足正交归一化条件。
(9)由于零级近似下的解为自由电子,所以称为近自由电子近似。
按照一般微扰理论的结果,本征值的一级和二级修正为(10)(11)波函数的一级修正为(12)其中微扰项具体写出为其中前一项,按定义就等于平均势场,因此能量的一级修正为0。
和都需要计算矩阵元,由于k,和k两态之间的正交关系现在我们证明,由于V(x)的周期性,上述矩阵元服从严格的选择定则。
将按原胞划分写成对不同的原胞n,引入积分变数并考虑到V(x)的周期性就可以把前式(12)写成(13)现在区分两种情况:(1),即k,和k相差,在这种情况下,显然,(13)式中的加式内各项均为1,因此(14)(2),在这种情况下,(13)式中的加式可用几何级数的结果写成K,和k又可写成{见(8)式}因此,上式中的分子同时,分母由于,所以不为零,在这种情况下,矩阵元(13)恒为零。
综合以上,我们得到,如果,则(15)否则表示的积分实际上正是周期场V(x)的第n个傅立叶系数。
很容易看到,上式中以Vn根据这个结果,波函数考虑了一级修正(12)式后可以写成:(16)连加式的指数函数,在x改变a的整数倍时,是不变的,这说明括号内为一周期函数。
这类似于布洛赫函数的形式:可以写成一个自由粒子波函数乘上具有晶格周期性的函数。
根据(15),二级微扰能量可以写成(17)值得特别注意的是,当(18)也就是(19)时,趋于, n表任意一个整数,也就是说,当k为整数倍时,E (2)k趋向。
很显然,该结果是没有意义的。
它只说明,以上的微扰论方法,对于在(19)式附近的k是发散的,因此不适用。
四、包络函数模型(平面波展开方法)[22]根据有效质量理论,如果晶体中存在微扰势Vp(r),则电子运动的薛定愕方程为式(20)。
(20)其中Ho是没有微扰的晶体哈密顿量。
如果微扰势是个空间缓变量,且其强度小到不足以引起带之间的藕合,则电子波W(r)可以表示为一个空间缓变函数Fn (r)与带边波函数Un(r)的乘积。
(21)称为包络函数。
如果能带是非简并的,例如导带,在导带底附近的能量可近似用有效质量m*表示,如式(22)。
(22)其中Ec是导带边能量,则包络函数满足(23)所示的有效质量方程。
(23)如果能带是简并的,例如价带顶,则波函数可表示为包络函数Fj (r)与带边波函数Uj(r)乘积的线性组合,如式(24)(24)Fj(r) 满足一组联立的有效质量方程组,如式(25)所示。
i=1,2 (25)其中称有效质量参数。
超晶格中,若无外界的微扰势VP(r),则在每种材料内部就电子而言,有效质量方程(23)简化为一平面波方程。
在界面附近,势是突变的,有效质量方程近似不再成立,暂时不考虑这一点。
对于超晶格的两种材料,它们的有效质量m*和带边的能量E。
是不同的。
为了用一个方程描述超晶格的包络函数方程,引入m*(z)和有效势。
(26)(27)其中z是超晶格的生长方向,是两种材料导带边能量之差,也就是导带带阶。
超晶格的包络函数方程可写为式(28)(28)其中方程第一项的写法是为了保证方程的厄米性,因为m*(z)是坐标z的函数。
在求解包络函数时,可以先对每种材料内部求解,然后将求得的波函数通过边界条件衔接起来,从而定出本征能量和本征波函数。
如果超晶格两种材料的性质比较接近,有效质量参数相差不大(例如GaAs/Al0.2Ga0.8As超晶格),则可认为两种材料的有效质量参数相等,等于势阱材料的有效质量值,因为波函数大部分都集中在势阱中。
这时,边界条件就是波函数和它的微分连续条件。
参考文献[1]:《固体物理学》高等教育出版社黄昆原著韩汝琦改编[2]: Acta Physics Polonica A , Vol.93(1998), No.4 P567,Semiconductor superlatticeswith small band offsets,G. Yang,L.A...[3]: Phys.Rev.B Vo1.14,No.2,pp.556一582,1976[4]: J.Phys.Chem.Solida,Vol.44,No.5,pp.365一378,1983[5]: Phys.Rev.B Vol.16,No.2,pp.790-795,1977[6]: Phys.Rev.B Vol.16,No.8,pp.3572一3577,1977[7]: Phys.Rev.B Vol.3, No.IO,pp.3170-3172,1971[8l: Phys.Rev.B Vol.31,No.4,pp.2056-2067[9]: Phys.Rev.Lett.47,879(1981)[10]: Phys.Rev.B Vo1.25,pp.7584,1982[11]: Phys.Rev.B Vol.43,No.6,pp.4732,1991[12]: Phys.Rev.B Vo1.55,No.12,pp.7726,1997[13]: Phys.Rev.B Vol.55 ,No.Il,pp.7110,1997[14]: C.Weisbuch,B.Vinter,Quantum Semiconductor Structures, AcademicPress,Boston,1991[15]: R.Cingolani,R.Rinaldi,Nuovo Cimento D16(9),1993[16]: Phys.Rev.B Vo1.45,No.24,pp.14150[17]: Phys.Rev.B Vo1.45,No.19 Theory of holes in quantum dots[19]: (量子力学》卷I 科学出版社周光召编[20]: J.Crys.Growth Vo1.111(1991),pp.333一338[21]: J.Crys.Growth Vol.107(1991),pp.591一597[23]: T.C.McGill,Proc.17 th.Inter.Conf.Phys.Semiconductor,375(1984)[24]: 《电子器件》Vol.21,No.2(1998),P102。
