盾构施工引起地表沉降的数值计算与实例分析

隧道盾构施工对地表沉降影响分析摘要: 随着地表建、构筑物密度与日俱增，在地铁建造过程中对地表环境的保护是一个越来越不容忽视的难题.本文以天津地铁三号线某区间段为研究对象,结合工程实际监测数据分析了在隧道盾构过程中地表的沉降变化情况,得到结论:1沿掘进方向,地表沉降变化趋势一致,各点均表现为先隆起后下沉,最大隆起值在10mm之内,最大沉降值在30mm之内.2地表横断面各点先隆起后下沉,最大隆起和下沉均发生在隧道轴线位置,其他位置沉降值表现为以轴线为中心,对称分布,近似于正态曲线.关键词:地铁;地表沉降;监测数据Abstract: With the surface to build structures, density increasing, the protection of the surface environment is an increasingly difficult problem can not be ignored in the subway construction process, combined with actual monitoring data for the study, an interval segment of the Tianjin Metro Lineanalysis of surface subsidence changes in the process of tunnel shield, get conclusions: 1 Along the tunneling direction, the surface subsidence trends showed for the first uplift after sinking, the maximum uplift values ​​within 10mm, the maximum settlement value30mm .2 Surface cross-section points of uplift after the sinking, the maximum uplift and subsidence occurred in the tunnel axis position, the performance of other locations settlement value for the central axis, symmetrical distribution, similar to the normal curve.Key words: subway; surface subsidence; monitoring data引言：盾构法隧道施工技术经过一百年的发展，虽然有了很大的进步，但是仍不可避免地引起地层的扰动，地层变形及地面沉降，特别是在软土盾构隧道中更为明显，扰动导致的土体强度和压缩模量的降低将引起长时间内的固结和次固结沉降。

盾构法施工引起地面沉降原因分析及控制方法进入21世纪，世界经济的迅猛发展使城市化建设得到了大幅度的提速。

目前，人口不断地向城市聚集，使城市人口和建筑的密集度快速上升，造成能被利用的地面空间越来越少，因此，当今城市现代化建设的重要课题之一便是开发地下空间，为人类创造价值。

但各种用途的管线被布置在地下，这便产生了在地下工程施工背景下的一种最佳方法——盾构法。

盾构法施工虽然优点颇多，但是也存在诸多问题。

本文就盾构法施工过程中引起的地面沉降问题展开讨论，分析产生的原因及寻找控制方法。

一，地面沉降产生原因1、地层隆沉的发展过程盾构推进引起的地面沉降包括五个阶段：最初的沉降、开挖面前方的沉降、盾构机经过时沉降、盾尾空隙的沉降以及最终固结沉降，如图l所示。

第一阶段：最初的沉降。

该压缩、固结沉降是因为地基有效上覆土层厚度增加而产生的沉降，也是盾构机向前掘进时因为地下水水位降低造成的。

指从盾构开挖面距地面沉降观测点还有一定距离(约3～12m)的时候开始，直至开挖面到达观测点这段时间内所产生的沉降。

第二阶段：开挖面前方的沉降(或隆起)。

这种地基塑性变形是由土体应力释放、开挖面的反向土压力、或机身周围的摩擦力等作用而产生的。

它是从开挖面距观测点约几米时开始至观测点处于开挖面正上方这段时间所产生的沉降(或隆起)。

第三阶段：盾构机经过时沉降。

该沉降是在土体的扰动下，从盾构机的开挖面到达测点的正下方开始到盾构机尾部通过沉降观测点该段时期产生的沉降(或隆起)。

第四阶段：盾尾空隙沉降。

该沉降产生于盾尾经过沉降观测点正下方之后。

土的密实度下降，应力释放是其土力学上的表现。

第五阶段：固结沉降，它是一种由地基扰动所产生的残余变形沉降。

经前人研究发现，第一阶段沉降占总沉降的0～4．5％，第二阶段沉降占总沉降的0～44％，第三阶段沉降占总沉降的15～20％，第四阶段沉降占总沉降的20～30％，第5阶段沉降占总沉降的5～30％。

2、地表沉降的因素影响分析该因素影响分析的平台是当前使用较为广泛的大型三维有限元分析软件ANSYS，盾构开挖面掘进引起的地表沉降的客观因素包括盾构直径、土体刚度、隧道埋深、施工状况等设计条件；而其主观因素包含施工管理、盾构机的选用形式、盾尾注浆、辅助施工方法等。

软土地层盾构施工地表沉降分析及措施摘要:通过对上海地铁软土地层盾构施工引起的地层变形原因和机理进行分析，结合派克公式对地层变形进行计算，引出地层损失率作为沉降控制标准，并提出了软土地层盾构施工地层损失控制技术要点，以减小施工对环境的影响。

关键词: 软土地层，地层损失，地层损失率0 引言随着盾构施工技术在城市地铁建设应用中的不断发展，地铁施工普遍存在的诸如地表沉降、周边建( 构) 筑变形等对环境的不利影响也越来越引起人们的重视，但迄今为止尚未得到完全解决，研究盾构施工技术、控制措施及其减少对地层及周边环境的影响具有指导作用。

本文通过对上海软土地层盾构施工引起的地表变形机理和原因分析，结合派克公式以及地层损失率控制要求对地表沉降进行反算，以求在施工中采取针对性措施，减少地层变形。

1 地表变形机理变形从物理角度讲，归结为应力的变化。

天然土体一般是由矿物颗粒构成骨架体，孔隙水和气体填充骨架体而组成的三相体系。

饱和土由土颗粒和水组成，土颗粒之间存在胶结物，有些没有粘结。

但是它们都能传递荷载，从而形成传力骨架，叫做土骨架。

外载荷作用在土体上，一部分由孔隙水承担，叫做孔隙水压力，另一部分则由土骨架承担，就是有效应力，对引起压缩和产生强度有效。

土体受外力后，土粒和孔隙中的流体均将发生位移，孔隙流体及气体体积减小、颗粒重新排列、颗粒间距离缩短和骨架体发生错动，引起土体变形，从而引起地表变形。

2 地表沉降规律横向上，沉降槽曲线近似为正态分布，见图1。

纵向上，隧道沉降分布随时间变形具有阶段性规律，见图2。

3 盾构施工引起地层变形的作用机理和原因分析3．1 盾构施工引起地表沉降的作用机理根据地表沉降规律纵向曲线分布，盾构施工引起的地表沉降按照变化规律可分为五个阶段，各阶段变形的主要原因和作用机理见表1。

3．2 原因分析从表1 中可以看出，地面沉降的根本原因是盾构施工中引起的地层损失和受扰动土层的固结。

1) 地层损失。

地层损失是指盾构施工中实际开挖土体体积与竣工隧道体积之差。

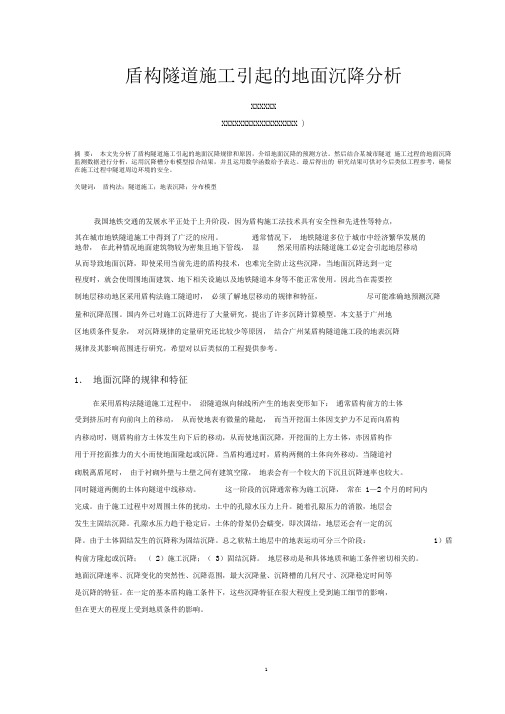

盾构隧道施工引起的地面沉降分析XXXXXXXXXXXXXXXXXXXXXXXX )摘要：本文先分析了盾构隧道施工引起的地面沉降规律和原因，介绍地面沉降的预测方法。

然后结合某城市隧道施工过程的地面沉降监测数据进行分析，运用沉降槽分布模型拟合结果，并且运用数学函数给予表达。

最后得出的研究结果可供对今后类似工程参考，确保在施工过程中隧道周边环境的安全。

关键词：盾构法；隧道施工；地表沉降；分布模型我国地铁交通的发展水平正处于上升阶段，因为盾构施工法技术具有安全性和先进性等特点，其在城市地铁隧道施工中得到了广泛的应用。

通常情况下，地铁隧道多位于城市中经济繁华发展的地带，在此种情况地面建筑物较为密集且地下管线，显然采用盾构法隧道施工必定会引起地层移动从而导致地面沉降，即使采用当前先进的盾构技术，也难完全防止这些沉降，当地面沉降达到一定程度时，就会使周围地面建筑、地下相关设施以及地铁隧道本身等不能正常使用。

因此当在需要控制地层移动地区采用盾构法施工隧道时，必须了解地层移动的规律和特征，尽可能准确地预测沉降量和沉降范围。

国内外已对施工沉降进行了大量研究，提出了许多沉降计算模型。

本文基于广州地区地质条件复杂，对沉降规律的定量研究还比较少等原因，结合广州某盾构隧道施工段的地表沉降规律及其影响范围进行研究，希望对以后类似的工程提供参考。

1．地面沉降的规律和特征在采用盾构法隧道施工过程中，沿隧道纵向轴线所产生的地表变形如下：通常盾构前方的土体受到挤压时有向前向上的移动，从而使地表有微量的隆起，而当开挖面土体因支护力不足而向盾构内移动时，则盾构前方土体发生向下后的移动，从而使地面沉降，开挖面的上方土体，亦因盾构作用于开挖面推力的大小而使地面隆起或沉降。

当盾构通过时，盾构两侧的土体向外移动。

当隧道衬砌脱离盾尾时，由于衬砌外壁与土壁之间有建筑空隙，地表会有一个较大的下沉且沉降速率也较大。

同时隧道两侧的土体向隧道中线移动。

这一阶段的沉降通常称为施工沉降，常在1—2个月的时间内完成。

关于XX左线盾构及XX右线监测点沉降变形报警的分析说明1、概况截止X月X日，XX～XX左线掘进至253环，刀盘里程约为ZDK13+616，中～嘉右线851掘进至86环，刀盘里程约为YDK13+844。

根据第三方监测数据，具体报警情况如下：1）左线1606地表属相唯一监测点AZ070（ZDK13+660.4）变化速率报警，本次变化速率为：-3.49mm/d (报警值为：±3mm/d)，已发报警通知。

[累计值：-21.50mm]2）左线1606地表竖向位移监测点AZ071（ZDK13+655.4）变化速率报警及累计值报警，本次变化速率为：-6.27mm/d (报警值为：±3mm/d)；本次累计值为：-25.63mm (报警值为：±24mm)，发出报警通知。

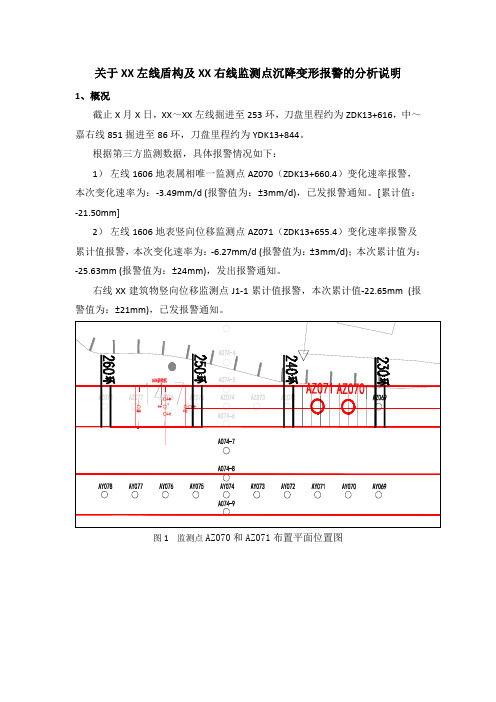

图1 监测点AZ070和AZ071布置平面位置图图2 监测点J1-1布置平面位置图2、分析说明（1）XX左线1606监测点AZ070、AZ071报警情况分析XX左线1606现已掘进至253环，监测点AZ070处于233和234正上方，AZ071位于237环正上方，沉降均属于盾构施工的后续沉降，根据项目部分析，分析情况如下：1）天气因素现阶段属于雨季，前一个月连续降雨，此处隧道上方地质情况从上至下依次为<1>、<3-1>、<3-2>、<4N-2>、<5C-2>，连续降雨造成地下水位变化，引起地层变形，导致地面沉降；2）地表地形因素230～240环正上方地表是一个隆起的大土包，土包北侧是一个陡坡，土包顶部与陡坎坡底高差达到8米左右，地表荷载分布不均匀，连续的下雨加之地表荷载分布不均，地表土包土体内部应力重新分配，引起地层变形，导致地面沉降；；（2）XX右线851监测点J1-1累计变形报警情况分析1）天气因素现阶段属于雨季，前一个月连续降雨，此处隧道上方地质情况从上至下依次为<1>素填土、<3-1>、<3-2>、<4N-2>、<5C-2>，连续降雨造成地下水位变化，引起地层变形，导致地面沉降；2）地面作业机械因素据调查，监测点J1-1布控于彭先生厂房一内，红色区域（见图2）处有数台大型压纸板机械正常作业，震动强烈，对地层土体扰动明显，导致地面沉降。

南京地铁盾构施工引起的地表沉降分析内容摘要：摘要结合南京地铁某区间的盾构施工,分析实测的断面数据,得出盾构推进对地表影响的主区域和次区域,明确了盾构推进时对地表的影响范围。

通过对比Ｐｅｃｋ法计算值和实测值,验证现有的经验参数是否适合南京地区的实际情况。

通过对实测曲线的拟合和数值计算得到沉降槽半宽度,改进了地表沉降槽宽度系数的取值范围,有助于盾构法在南京地区的推广和应用。

关键词地铁,隧道施工,盾构法,地表沉降在人口密集、建筑设施密布的城市中进行盾构法施工,由于岩土开挖不可避免地产生对岩土体的扰动并引起洞室周围地表发生位移和变形;当位移和变形超过一定限度时,势必危及周围地面建筑设施、道路和地下管线的安全。

因此,中外学者对盾构施工扰动的机理[1]、地层移动[2]、土体影响范围[3-5]等做了大量的研究工作,取得了一系列关于盾构施工引起地表沉降的研究成果,其中Ｐｅｃｋ法应用最为广泛。

本文通过对南京地铁玄武门站———新模范马路站区间盾构施工的实测沉降分析研究,寻求适合南京地区地铁盾构工程应用的沉降计算公式及参数确定方法。

1工程概况玄武门———新模范马路的地铁盾构掘进区间自玄武门站,沿中央路向北至新模范马路车站,设计里程为Ｋ11+591.899～Ｋ12+422.189。

区间分布3组平面曲线,半径分别为1000ｍ、1500ｍ、800ｍ;隧道纵坡为Ｖ形,最大纵坡为30‰;隧道埋深在8.0～14.5ｍ之间。

该区间属古河道漫滩地貌,基岩埋藏较深,均大于25ｍ;软弱土层较厚,主要为低塑性淤泥质粉质黏土、粉质黏土及中到稍密的粉细砂等,土质不均,黏性土中常局部夹有粉细砂,土质较差。

区间隧道在淤泥质粉质黏土、粉质黏土及粉细砂中通过。

围岩划分为Ⅰ类。

土体主要力学性质见表1。

2测试分析整个掘进过程采用土压平衡模式盾构机。

本文选取左线掘进过程中引起的地表沉降进行分析,整个掘进过程历时4个月。

掘进中一些参数设置为:盾构顶部土压保持在0.13～0.21ＭＰａ,盾构底部土压0.19～0.28ＭＰａ,掘进速度60ｍｍ/ｍｉｎ,同步注浆压力0.25ＭＰａ,注浆量3.2ｍ3/环。

《地下铁道》7.9 盾构施工引起的地表沉降和隆起隧道与地下工程系7.9 盾构施工引起的地表沉降和隆起◆例如：南京地铁1号线某标在富水粉细砂地层盾构始发时出现两次流沙现象, 地面下陷1.5m。

管线破坏房屋倒塌◆盾构施工引起的地层损失和隧道周围受扰动土体的固结沉降是引起地表沉降的主要原因。

1.地层损失(1)定义：◆地层损失是盾构施工中实际开挖土体体积和竣工隧道体积(包括在隧道外围压注的浆体)之差。

◆地层损失率以占盾构理论排土体积的百分比V l (%)来表示。

则单位长度地层损失为 ◆隧道周围的土体在弥补地层损失的过程中，发生地层移动，引起地面沉降。

200(%) r V V l π⨯=◆第二类：属于不正常的地层损失，是一种由人为因素而引起的本来可以避免的地层损失。

◆第三类：属于灾害性的地层损失，盾构开挖面发生土体急剧流动或暴发性的崩坍，引起灾害性的地面沉降。

1.地层损失(3)引起地层损失的主要因素②盾构后退●在盾构暂停推进中，由于盾构推进千斤顶漏油回缩而可能引起盾构后退，使开挖面土体坍落或松动，造成地层损失。

③土体挤入盾尾空隙●当盾尾离开衬砌时，在衬砌上方形成所谓的“建筑空隙”，由于向建筑空隙中压浆不及时，压浆量不足，压浆压力不适当，使得盾尾后的隧道周边土体失去原始三维平衡状态，而向这一建筑空隙中移动，引起地层损失。

在含水不稳定地层中，这往往是引起地层损失的主要因素。

2.受扰动土体的固结沉降固结沉降分为：主固结沉降和次固结沉降两种。

(1)主固结沉降◆盾构推进中的挤压作用和盾尾的注浆作用会使隧道周围的地层中形成超孔隙水压力，这种压力在盾构施工后的一段时间内就会消失，在此过程中地层发生排水固结变形，引起地表沉降，这种因孔隙水压力变化而产生的沉降，称为主固结沉降。

(2)次固结沉降◆土体受到扰动后，土体骨架还会继续发生压缩变形，这是一种蠕变，在这种变形过程中产生的地面沉降称为次固结沉降。

它的持续时间比较长，长的可持续几年以上。

日城市地铁隧道盾构法施工地表沉降分析Cities metro shield tunneling surface subsidence analysis学生姓名指导教师摘要浅埋暗挖隧道上覆地层己无自承载能力，荷载应全部由隧道支护结构来承担，但实际上，不但是土层，即使是干砂，地层仍能形成自然载拱。

大量资料表明，随着地基土层压缩模量的增加，地面沉降逐渐减小。

在土层压缩模量较小时，地面沉降和水平位移受模量的变化影响很大，随着盾构外径的增大，则由盾构施工引起的单位长度的地层损失就随着增大，在相同地面沉降槽宽度的情况下，最大地面沉降也随着增大；而隧道覆土厚度越大，则最大地面沉降值就会越小，但地面沉降槽宽度会越大。

最大地面沉降随覆土厚度与盾构外径的比值即H／D的增大而减小。

土压舱压力过大，则地面隆起，压力过小，则地面产生沉降。

盾构推进过程中，盾构纠偏、叩头、抬头、曲线推进等造成的超挖都会使得实际开挖面大于设计开挖面，从而引起多余的地层损失。

在盾构暂停推进时，千斤顶漏油回缩而可能引起盾构后退，使开挖面土体坍落或松动，造成地层损失。

由于盾构壳具有一定的厚度，为了便于管片的拼装及盾构的纠偏而在盾构壳与衬砌之间保留有一定的空隙。

千斤顶推动盾构机前行时，在盾尾衬砌管片外围形成了建筑空隙，使得周围土层要填充建筑空隙而发生涌向隧道的位移而引起地面沉降。

关键词：盾构; 沉降; 有限元Shallow Tunnels overlying strata had no self-load capacity, the load should all by tunnel supporting structure to bear, but in fact, not only the soil, even dry sand, formation can still form a natural arch out. Large amounts of data showed that with the foundation soil compression modulus increases, land subsidence decreases. In the soil compression modulus is small, ground subsidence and horizontal displacement modulus changes by a great impact, with the shield diameter increases, caused by shield construction unit length increases as ground loss on in the same slot width of land subsidence in the case, along with the maximum ground subsidence increases; while the tunnel Futuhoudu larger, the smaller the maximum value of ground subsidence, but the ground subsidence trough width is greater. Maximum ground subsidence with Futuhoudu shield diameter ratio with that of H / D increases. Earth pressure tank pressure is too large, ground uplift, the pressure is too small, ground settlement produced. Shield forward process, shield correction, kowtow, rise, curve propulsion caused overbreak will make more than the actual design of the excavation face excavation face, causing excess ground loss. Shield pause in advance, the jack may cause retraction spill shield back, so that the excavation face slump or loose soil, causing formation damage. The shield casing has a certain thickness, in order to facilitate the assembly and the shield tube sheet corrective shield case and the lining in a certain gap between the retention. Jack push shield before the row, the shield tail lining segments forming the building perimeter gap, making the soil around the building to fill the gap occurred flock tunnel caused the displacement of ground subsidence.Keywords: Finite Element;Shield ;Settlement第1章绪论 (1)1.1 课题的目的、意义 (1)1.2 国内外研究现状 (2)1.2.1北京地铁十号线 (2)1.2.2天津地铁三号线 (3)1.2.3重庆轻轨新线一期 (3)1.2.4杭州地铁2号线 (3)1.3 课题的主要研究内容 (3)第2章盾构法施工地表沉降分析方法 (5)2.1 影响地表沉降的因素 (5)2.1.1地基土体特性的影响 (5)2.1.2覆土厚度H和盾构外径D的影响 (5)2.1.3土压舱压力的设定及盾构推进方向的改变 (5)2.1.4盾构后退 (5)2.1.5盾尾注浆填充率 (5)2.1.6土体挤入盾尾空隙 (6)2.1.7盾构推进速度的影响 (6)2.1.8地下水的影响 (6)2.1.9在土压力的影响 (6)2.2施工的主客观因素进行分析 (7)2.2.1客观因素 (7)2.2.2主观因素 (7)2.3 盾构法施工地表沉降分析方法 (8)2.3.1经验公式法 (8)2.3.2室内模拟试验法 (11)2.3.3理论法预测 (12)第3章盾构法施工地表沉降的数值模拟与分析 (17)3.1 数值模拟软件介绍 (17)3.1.1 FLAC3d简介 (17)3.1.2 ANSYS简介 (18)3.2工程概况 (25)3.2数值模拟分析 (27)3.2.1计算模型建立 (27)3.2.2材料参数及材料本构关系 (28)3.2.3计算结果及分析 (29)第4章各种因素对地表沉降的影响分析 (33)4.1考虑不同深度的的沉降分析 (33)4.1.1计算模型建立 (33)4.1.2计算结果及分析 (33)第5章结论 (37)5.1.本次分析存在的不足与局限 (37)5.2结论 (37)参考文献 (39)致谢 (41)第1章绪论1.1 课题的目的、意义近年来，世界范围内的城市化水平一直呈现出不断上升的趋势，即城市数目和规模都不断增加和扩大。

浅谈盾构法施工中隧道地表的沉降盾构法是在软土中建设隧道的一类施工办法，和明挖法和矿山法比较，其具备稳定、对地面损坏程度不大的优势。

利用盾构法建设城市地铁，怎样预估以及管控由于挖掘形成的地表沉降，是盾构施工中的重大难题。

因此，笔者将对盾构施工区间的地表沉降情况进行阐述，力图找到地表沉降的规律，协助地铁施工人员处理地表沉降问题。

一、研究概况预估沉降的算式是：s（x）=hmaxexp（-x2/2i2）。

（一）算式中，i是沉降槽宽度数值；hmax为沉降的最大值。

因为算式（一）中未权衡到地体条件以及施工元素，后来的专家对佩克的公式作了更改，引进各类附加数据。

笔者对某区域的盾构隧道挖掘引发的地表沉降的實际测量数据进行了解析，其沉降槽横断面形态呈高斯分布；这个隧道位于粘质粉土和砂土等土体中，后段时期固结沉降现象较为明显；沉降槽的作用范畴大概在中心线4D附近。

二、工程概况以及测点的设置本工程是区间地铁隧道，长度是800米，地面标高是43.94-44.50米，地面坡降不大于0.1%。

采取土压平衡式盾构挖掘，隧道平均覆土厚度大致为15米，挖掘直径达到6米。

地层由上而下分别是填土层、粘质粉土素填土层、粘质粉土砂纸粉土层、粉细砂层、圆砾层、中粗砂层、卵石层等；洞穴顶部位于粉细砂以及粘质粉土粘质粘土层内；洞身分别是中粗砂层、粉质粘土层、粗砂层；洞穴底端处于黏土层以及粗砂层。

中粗砂层的水头压力大致是10.8米。

所以，挖掘时极易生成涌砂和洞穴倾塌等情况，使挖掘面的稳定性遭到破坏。

三、测试数据分析在盾构设备通过某个测试断面之后，沉降槽曲线通常会有整体反弹情况出现，然而随后又开始沉降。

并且，该类状况在盾构设备通过该断面1月后依然存在。

即是说，1月后注浆逐渐凝结，应该不是注浆所引发的。

通过详细的研究和比对，笔者认为反弹是盾构机反推力导致，推力偏大会使千斤顶推压衬砌管片，致使断面测点整体上浮；而上浮量小于等于2毫米；然而有的时候会占据总沉降量的3成，应引起高度重视。

地铁隧道盾构法施工中的地面沉降问题分析摘要：当前盾构法施工已经开始逐渐的应用在我国的地铁隧道施工中，通过盾构法的使用，能够有效的提升工程的质量和进度。

同时我国也在盾构技术的应用中取得了一定的成功。

但是不可否认的是，在具体的应用中还存在很多的问题没有得到有效的解决，比如盾构法地铁隧道施工过程中引起的地面沉降问题。

我们需要找到盾构法引起地面沉降的原因，并针对具体的原因采取针对性的措施。

文章主要对地铁隧道盾构法中地面沉降的机理、原因以及具体的观测方式等进行分析，以期能够为沉降问题的解决提供一些参考。

关键词：地铁隧道；盾构法；地面沉降引言近年来，我国城市化的进程也在不断加快，城市的规模在不断增大，使得城市活动空间变得异常紧张，尤其是给地面交通带来了十分巨大的运输压力，特别是流动人口以机动车辆的逐渐增多，导致许多城市道路交通拥堵以及交通事故频频发生。

基于地面的活动空间难以满足人们的需求，开发以及合理利用城市地下空间的策略得到了国内外的一致认可。

这样以来，不仅使得城市用地紧张以及交通拥挤等问题得到有效的缓解，同时对于促进社会的进步以及环境保护都是十分有意义的。

因此，地铁这一交通工具目前在各大城市的得到了极大的推广普及，同时它也成为城市中不可或缺的交通出行方式。

现如今，随着地铁交通的不断推广，地铁工程项目也与之增多，更多科学的施工技术在地铁的建设中得到了应用。

在这些技术中，盾构法被运用到了地铁隧道建设施工中，不仅促进了我国地铁隧道施工技术的发展，同时该技术方法也极大的保障了隧道施工的质量以及施工安全。

然而，地铁一般都修建在城市中心以及人流较大地段，由于地下的管线以及地面建筑的影响，在地铁隧道开挖过程中应用盾构法不可避免的会给地面稳定性造成一定影响，导致地面沉降。

一旦地面沉降过于严重将会直接影响地铁隧道的施工安全以及施工质量，甚至还会使施工周围的建筑物以及路面等造成不同程度的破坏。

基于此，本文查阅大量国内外相关文献，对盾构施工技术地铁隧道施工过程中容易引起地面沉降这一问题进行了探究分析，旨在为有效解决地面沉降这一问题提供相关参考依据。

8．1．4 地层变形预测与分析通常设计阶段的地面沉降预测方法可分为两类，一是根据实测数据的统计方法—Peck 公式是其典型代表：二是采用有限元和边界元的数值方法。

采用Peck 法计算的盾构隧道地面沉降量及沉陷槽计算公式如下式；其沉陷槽横向分布见图。

exp(max )(S x S =-222i x ）⎪⎭⎫ ⎝⎛Φ-︒=2452tg Zi π式中：V —地层损失（地表沉降容积）；i —沉降槽曲线反弯点；z—隧道中心埋深根据本标段的地质条件和埋深等，得i=6.9m，由此根据以往的工程实践及经验公式，沉陷槽宽度B≈5i，可得单个隧道盾构推进引起的地表横向沉陷槽宽度约为35m，两座隧道盾构推进引起的地表横向沉陷曲线叠加后其沉陷槽宽度约为50m，并且沉陷槽的主要范围在隧道轴线两侧6m范围内，离轴线3m的沉降量约为最大沉降量的60%～70%，离轴线6m的沉降量约为最大沉降量的25%。

地层损失V值主要是由盾尾空隙引起的土体损失量，它与盾构机盾壳厚度、盾构推进时粘附在盾构上的土体厚度及注浆量等有关，即V=V尾+V粘-V浆盾构推进时粘附在盾构钢板上的土体厚度约为20～40mm，盾壳厚度为70mm，则：V=V尾+V粘-V浆=1.36+0.58α-(1.36+0.58)βα为折减系数，β为同步注浆的充填系数。

取α=0.6 β=0.5 得V=0.73m2由此可得地表最大沉陷值：Smax=23.4mm最大斜率：Qmax=0.0013以上分析值主要是在以往工程经验基础上结合本地铁盾构标段的实际情况，隧道埋深16m左右情况下得出的，最大沉降量满足规范和标书要求。

虽然地表沉降形态是大体相同或相似的，但其最大沉降量总是随着施工工况和地质条件的改变而千差万别，目前控制沉降的主要手段是同步注浆和二次注浆，而注浆的环节常有各种各样的问题发生，如缺量、过量、滞后、漏浆等等，不同的沉降情况常是施工工况和工作状态的反映，同时不同的地质条件沉降亦有所不同，如粉砂土较粘土隆降起量要少，沉降速率要快，淤泥质粘土后期固结沉降则要大点。

地铁隧道盾构法施工引起的地表沉降分析摘要以深圳地铁X线某区间隧道为背景，介绍盾构法施工引起的地表沉降的分析方法，结合现场监测结果的对比分析，总结了地表沉降规律，对后续工程施工具有指导意义。

关键词隧道工程．盾构法施工，地表沉降，现场监测，有限元法1前言盾构法施工已成为我国城市地铁隧道施工中一种重要的施工方法。

同其他施工方法一样，由施工引起的地表沉降及对周围环境的影响是盾构法施工的一个重要问题。

本文针对深圳地铁X号线某区间隧道工程，主要研究因开挖、地层损失、地下水位下降等原因引起的地表沉降，通过对施工过程中现场监测结果的统计分析，并结合有限元计算结果对比分析。

得出盾构法施工引起的地表沉降规律，为后续工程的设计与施工积累经验。

2现场监测结果与分析2．1地表沉降测点布设施工过程中，在左、右线隧道上方地表沿隧道中线每5～8 m布置一个地表测点，同时，在左、右线每30 m左右在地面环境允许的位置分布设一横断面，了解盾构掘进引起的沉降槽宽度、沉降坡度等。

为了解地下水位的变化，分别在隧道两侧布设水位孔，孔底低于隧道仰拱。

2．2地表沉降监测结果分析隧道上覆地层主要有人工填土层(1)、淤泥及淤泥质土层(2．1)、冲积．洪积土层(4)、残积土层(5—1)和(5．2)、岩石全风化带(6)及强风化带(7)等地层。

2．2．1纵向地表沉降纵向地表沉降监测结果：(1)地质条件与沉降大小密切相关，相对软弱稳定性差的地层．地表沉降量大。

中风化地层(8)自稳性较好，即使采用敞开模式开挖，其地表沉降值也仅为5mm左右，最大值为22mm；而在强风化层(7)和全风化地层(6)中，虽然采用了有利于控制降的土压平衡模式开挖，其沉降均值仍达到15～20 mm，最大值甚至超过60 mm。

(2)调整即时注浆参数是控制沉降的关键。

中风化地层(8)中，即时注浆填充率一小于1时(即注浆不足)，地表有10 mm沉降，最大值约24 mm；n在1.1左右时，地表沉降很小，一般不超过5 mm。

8．1．4 地层变形预测与分析通常设计阶段的地面沉降预测方法可分为两类，一是根据实测数据的统计方法—Peck 公式是其典型代表：二是采用有限元和边界元的数值方法。

采用Peck 法计算的盾构隧道地面沉降量及沉陷槽计算公式如下式；其沉陷槽横向分布见图。

exp(max )(S x S =-222i x ）⎪⎭⎫ ⎝⎛Φ-︒=2452tg Zi π式中：V —地层损失（地表沉降容积）；i —沉降槽曲线反弯点；z—隧道中心埋深根据本标段的地质条件和埋深等，得i=6.9m，由此根据以往的工程实践及经验公式，沉陷槽宽度B≈5i，可得单个隧道盾构推进引起的地表横向沉陷槽宽度约为35m，两座隧道盾构推进引起的地表横向沉陷曲线叠加后其沉陷槽宽度约为50m，并且沉陷槽的主要范围在隧道轴线两侧6m范围内，离轴线3m的沉降量约为最大沉降量的60%～70%，离轴线6m的沉降量约为最大沉降量的25%。

地层损失V值主要是由盾尾空隙引起的土体损失量，它与盾构机盾壳厚度、盾构推进时粘附在盾构上的土体厚度及注浆量等有关，即V=V尾+V粘-V浆盾构推进时粘附在盾构钢板上的土体厚度约为20～40mm，盾壳厚度为70mm，则：V=V尾+V粘-V浆=1.36+0.58α-(1.36+0.58)βα为折减系数，β为同步注浆的充填系数。

取α=0.6 β=0.5 得V=0.73m2由此可得地表最大沉陷值：Smax=23.4mm最大斜率：Qmax=0.0013以上分析值主要是在以往工程经验基础上结合本地铁盾构标段的实际情况，隧道埋深16m左右情况下得出的，最大沉降量满足规范和标书要求。

虽然地表沉降形态是大体相同或相似的，但其最大沉降量总是随着施工工况和地质条件的改变而千差万别，目前控制沉降的主要手段是同步注浆和二次注浆，而注浆的环节常有各种各样的问题发生，如缺量、过量、滞后、漏浆等等，不同的沉降情况常是施工工况和工作状态的反映，同时不同的地质条件沉降亦有所不同，如粉砂土较粘土隆降起量要少，沉降速率要快，淤泥质粘土后期固结沉降则要大点。

盾构隧道引起的地表沉降分析摘要：随着城市地下空间的逐步拓展，盾构法成为城市地下铁路修建的主要工法。

本文对盾构隧道施工引起的地表沉降的影响因素进行了详细的分析。

主要分析了地表沉降受盾构隧道施工的影响因素分析，归纳总结了地表变形的影响因素，为正确选择施技术，制定完善施工安全措施提供依据，确保施工地区重要设施的安全。

同时结合某地铁盾构隧道掘进工程实践进行分析，提出地表沉降的历时阶段，并结合工程实例对盾构施工不同阶段、现场监测和数据分析进行讨论，得出了有益的结论。

关键词：盾构隧道地表沉降影响因素1引言由于盾构法具有高度的机械化、自动化，不影响地面交通，对周围建(构)筑物影响较小，适应软弱地质条件，施工速度快等优点，在城市地铁工程中得到广泛应用。

目前已经成为国内外城市地铁隧道的主要施工方法。

在建的上海、北京，广州、南京、天津地铁中都大量的采用盾构法。

但由于盾构的推进引起地层扰动，破坏原始土体的水压平衡，往往引发一系列环境病害。

国内外实践表明，盾构施工或多或少都会扰动地层引起地层移动而导致不同程度的环境影响，即使采用当前先进的盾构技术，也难以完全防止地表隆陷以及地层水平位移的发生。

尤其是在城市修建地铁，由于其埋深较浅，地表建筑及地下设施较多，修建地铁时对周围环境的影响更大。

地层沉降可能导致地表建筑物倾斜，甚至开裂、倒塌，地下管线被破坏；地层水平位移可引起地下桩基偏移及管线与通道错位等，进而导致桩基承载力下降并影响管线与通道的正常使用，甚至毁坏。

但地表沉降对环境的影响是主要矛盾。

因此，必须研究盾构隧道施工时引起地层移动、造成地面沉降的机理及影响因素，对地面沉降量进行预测，正确估计可能发生的地面变形，以选择最佳的施工技术，制定一套完善的措施以确保施工地区楼房、建筑物与地下管线等重要设施的安全。

伴随着盾构施工方法的逐步完善，众多学者专家对盾构法施工引起的地表沉降和控制地表沉降的措施等方面进行了大量的研究。

本文以某地铁盾构隧道的地面沉降观测为基础，详细分析了开挖过程中和完成后的沉降规律，这对评价开挖对地面建筑及地下管线的影响有一定的指导意义。
