钢结构焊接常见的焊接缺陷和原因

钢结构工程常见质量缺陷及防治措施引言钢结构工程是一种广泛应用的建筑结构形式，在高层建筑、桥梁和工业厂房等领域中具有重要的地位。

然而，由于施工过程中可能存在的问题，钢结构工程常常会出现一些质量缺陷，影响其使用寿命和结构安全。

为了保证钢结构工程的质量，我们需要了解这些常见缺陷，并采取相应的预防和控制措施。

常见质量缺陷1. 焊接缺陷：在钢结构工程的制作和安装过程中，焊接是一项非常重要的工艺。

然而，不当的焊接技术和材料质量等问题可能导致焊缝的缺陷，如气孔、裂纹和焊缝凹陷等。

2. 表面缺陷：钢结构工程的表面缺陷主要指涂层的质量问题，如涂层的起泡、剥落和变色等。

这些缺陷可能会导致腐蚀和结构整体性能的下降。

3. 尺寸偏差：由于施工过程中的测量和布置问题，钢结构工程的尺寸偏差也是常见的质量缺陷。

过大的偏差可能导致构件之间的不匹配和安装困难。

4. 材料质量问题：钢结构工程所使用的钢材质量直接影响其整体质量和性能。

材料的缺陷和不合格可能导致结构的强度和耐久性下降。

防治措施为了减少以上常见质量缺陷对钢结构工程造成的影响，我们可以采取以下防治措施：1. 加强焊接质量管理：制定合理的焊接技术规范和施工工艺，严格把关焊接材料的质量，加强焊接人员的培训和监督，确保焊接质量达到要求。

2. 定期检查和维护涂层：在钢结构工程的使用过程中，定期检查涂层的状况，及时修补和维护，防止涂层质量问题导致结构腐蚀。

3. 加强尺寸测量和布置控制：在施工过程中，加强对钢结构工程尺寸的测量和布置控制，确保构件的准确安装，避免尺寸偏差过大。

4. 严格控制材料质量：选用正规的供应商和合格的钢材，对每批材料进行严格检查和测试，确保材料质量符合要求。

结论钢结构工程的质量缺陷会对结构安全和使用寿命产生严重影响。

通过加强焊接质量管理、定期检查和维护涂层、控制尺寸偏差和严格控制材料质量等防治措施，可以有效预防和控制这些质量缺陷的发生。

建议在钢结构工程的设计、施工和使用过程中，始终关注质量问题，确保结构的安全性和使用寿命。

三、裂纹
1、现象 矫正和弯曲后出现断裂、裂纹。 2、原因分析
（1）冷矫正和冷弯曲时的环境温度过低。 （2）热加工成型时结束加工温度偏低。 （3）低合金结构钢零、部件加热后冷却速度过快。 （4）冷矫正、冷弯曲的最小曲率半径和最大弯曲矢
高超过规定的范围。 （5）原材料存在缺陷。
D、钢结构组装工程常见质量问题 一、构件变形
（2）锈、油脂、水等杂质未清除干净就施焊。
（3）引弧或熄弧位置重叠。 （4）母材中含S或P元素多。
（5）焊接时缝边缘的母材被熔成凹陷或沟槽。 2、原因分析 （1）电流过大、电弧过长或焊接速度过快。 （2）焊条、焊丝角度补正确。 （3）埋弧焊时电压过低。
E、钢构件预拼装工程常见质量问题 一、钢构件尺寸超差
1、现象 钢构件不能正确就位。 2、原因分析 （1）钢构件制作精度超出合格质量标准。 （2）钢构件长度制作精度偏于正或负一个侧面，累
计偏差过大。
二、强制拼装
1、现象 取消临时模块后，预装尺寸移动。 2、原因 预拼装构件制作精度欠佳，预装时采用强制手段进
六、未熔合
1、现象 焊缝填充金属之间或与母材之间的熔合不良。
2、原因分析
（1）焊接时电流过小、速度过快。 （2）焊接坡口形状不当、焊条直径不当。 （3）焊接运条角度不正确， （4）焊接区域热量不够。 （5）金属表面有锈杂物，未清除干净就施焊。
七、焊脚高度不符
1、现象 焊脚高度过高或欠缺。 2、原因分析 （1）焊接时焊条直径选用不当。 （2）焊接时焊接层次没控制好。 （3）焊接速度不当。
偏差数值。 2、原因分析 （1）构件组装不准确。 （2）构件尺寸偏差过大，不符合设计图纸要求。 （3）构件组装时没有起拱或起拱值偏差过大。

钢结构焊接质量缺陷及处理方法在钢结构的焊接过程中，如果焊接方法不正确，将会导致钢结构出现缺陷。

钢结构焊接的缺陷主要有裂纹、未熔合及未焊透、气孔、固体夹杂、咬边、焊瘤、飞溅及电弧不稳定。

接下来和大家一起看看这些缺陷是如何形成，又如何处理。

1、裂纹原因：裂纹通常有冷、热之分。

其中，产生冷裂纹的主要原因是焊接结构设计不合理、焊缝布置不当、焊接工艺措施不合理，如焊前未预热、焊后冷却快等；产生热裂纹的主要原因是母材抗裂性能差、焊接材料质量不好、焊接工艺参数选择不当、焊接内应力过大等。

处理办法：应在裂纹两端钻止裂孔或铲除裂纹的焊缝金属，进行补焊。

预防措施：对于冷裂纹，应选择抗裂性好的钢材，采用低氢或超低氢、低强的焊条，并控制预热温度、线能量，以降低冷裂纹产生倾向；对于热裂纹，应选择含镍量高的钢材，采用精炼的方法，提高钢材的纯度，降低杂质的含量，并控制焊缝的凹度d小于1mm，降低线能量，以降低热裂纹产生倾向。

2、未熔合及未焊透原因：未熔合及未焊透的产生原因基本相同，主要是工艺参数、措施及坡口尺寸不当，坡口及焊道表面不够清洁或有氧化皮及焊渣等杂物，焊工技术较差等。

处理方法：对于未熔合应铲除未熔合处的焊缝金属后补焊；对于敞开性好的结构的单面未焊透可在焊缝背面直接补焊；对于不能直接补焊的重要焊件应铲去未焊透的金属，重新焊接。

预防措施：焊前应确定坡口形式和装配间隙，并认真清除坡口边缘两侧的污物；合理选择焊接电流、焊条角度及运条速度；对于导热快、散热面积大的焊件，可在焊前预热或焊接的同时用火焰加热，焊缝的起头处与接头处，可选用长弧预热后再焊接；对于要求全焊透的焊缝，应尽量采用单面焊双面成形工艺；避免产生磁偏吹现象，使电弧不偏于一方，保证各处均匀加热。

3、气孔原因：焊接时母材表面有污垢，铁锈、油漆、油渍等；焊条没有烘干，焊条药皮太潮；焊接速度过快，熔化的金属快速凝固而使溶液内气体来不及排出；焊接时操作不当，电弧拉得过长，使得有较多气体溶入金属溶液内；母材材质不佳或用错焊条。

钢结构质量通病及其防治措施随着现代工程建设的快速发展，钢结构建筑在各个领域中得到了广泛应用。

然而，由于建设过程中的各种原因，钢结构质量问题也不可避免地出现。

本文将探讨钢结构质量通病及其防治措施，以帮助消除或减少钢结构质量问题。

首先，一些常见的钢结构质量通病包括：1.焊接缺陷：钢结构的连接通常通过焊接来实现，焊接缺陷可能会导致连接点强度不足，甚至发生开裂、脱离等问题。

2.材料缺陷：钢板、钢管等材料可能存在缺陷，如裂纹、夹层、气孔等，这些缺陷可能会降低钢结构的整体强度和稳定性。

3.腐蚀：由于工程环境的特殊性，钢结构常常暴露在潮湿、有腐蚀性的环境中，长期暴露容易导致钢结构的腐蚀问题。

4.不合理设计：一些钢结构存在不合理的设计，如受力不均匀、局部刚度不足等问题，导致钢结构整体承载能力下降。

针对上述问题，以下是一些常见的防治措施：1.加强质量监控：建设单位应加强对钢结构的施工质量监控，包括材料的检验、焊接工艺的合格认证、焊缝的非破坏性检测等，确保钢结构施工过程的质量。

2.加强材料检验：在采购钢材时，应对每批次的材料进行严格的质量检验，包括外观质量、化学成分、力学性能等方面，确保采购到优质的钢材。

3.防腐措施：在钢结构的设计和施工过程中，应采取有效的防腐措施，如涂层、喷涂、防腐处理等，以延长钢结构的使用寿命。

4.合理设计：在钢结构的设计过程中，应合理考虑结构的受力特点和环境要求，确保结构的安全可靠性，并负责任地进行结构性能验证。

5.加强施工管理：施工单位应加强对钢结构施工过程的管理，合理安排施工计划，确保施工质量符合设计要求。

同时，要加强对施工人员的培训和管理，提高施工质量的稳定性。

总之，钢结构质量问题的防治需要全过程的管理和控制。

只有在每个环节严格控制，从设计、材料采购到施工、验收等全过程进行质量监控，才能最大限度地减少钢结构质量问题的发生，确保钢结构的安全可靠。

钢结构焊接中常见缺陷及控制方法摘要：在项目上钢结构的焊接中经常性的会出现一些缺陷，这些缺陷的存在对我们的工程质量造成不可忽视的后果，并且频繁性的对缺陷的修补和返工使工程工期拖延、对工程人材机造成巨大的浪费，因此对工程的过程中控制显得极为重要，下面结合工程实际介绍一下钢结构焊接中常见缺陷以及产生原因和控制方法，让我们在实际工程中对这些常见缺陷加深了解，进而达到指导控制减少缺陷出现的目的。

关键词：外观缺陷；气孔；夹渣；裂纹；未焊透；未融合钢焊缝常见缺陷包括：外观缺陷、气孔、夹渣、裂纹、未焊透、未融合。

外观缺陷：外观缺陷是指不借助仪器，用肉眼可以发现的工件表面缺陷。

常见的外观缺陷有咬边、焊瘤、凹陷及焊接变形等，有时还有表面气孔和表面裂纹。

单面焊的根部未焊透也位于焊缝表面。

咬边：产生的主要原因是电弧热量太高，即电流太大，运条速度太小。

焊条与工件间角度不正确，摆动不合理，电弧过长，焊接次序不合理等也会造成咬边。

直流焊时电弧的磁偏吹也是产生咬边的一个原因。

某些焊接位置（立、横、仰）会加剧咬边。

咬边减小了母材的有效截面积，降低结构的承载能力，同时还会造成应力集中，发展为裂纹源。

矫正操作姿势，选用合理的规范，采用正确的运条方式都有利于消除咬边。

在角焊中，用交流焊代替直流焊也能有效防止咬边。

焊瘤：焊缝中的液态金属流到加热不足未熔化的母材上或从焊缝根部溢出，冷却后形成未与母材熔合的金属瘤即为焊瘤。

防止焊瘤的产生的措施：使焊缝处于平焊位置，正确选用规范，选用无偏芯焊条，合理操作。

凹坑：凹坑指焊缝表面或背面局部的低于母材的部分。

防止凹坑产生的措施：施焊时尽量选用平焊位置，选用合适的焊接规范，收弧时让焊条在熔池内短时间停留或环形摆动，填满弧坑。

未焊满：未焊满是指焊缝表面上连续的或断续的沟槽。

防止未焊满的措施：加大焊接电流，加焊盖面焊缝。

烧穿：烧穿是指焊接过程中，焊深超过工件厚度，熔化金属自焊缝背面流出，形成穿孔性缺陷。

防止烧穿的措施：选用较小电流和合适的焊接速度，减小装配间隙，在焊缝背面加设垫板，使用脉冲焊，能有效地防止烧穿。

随着武汉国际大都市的进程，一批高层建筑物耸立在江城，钢结构的施工在民用建筑工程中越来越广泛得到应用。

我们建设监理的工作范围也逐步由砖、瓦、灰、砂、石、钢筋、混凝土向钢结构施工延伸。

钢结构施工中常用的连接方式之一是焊接连接。

本文就手工电弧焊监理可能遇到的缺陷及其形成原因作以论述，以供同仁们在工作中参考或借鉴。

一、没有熔透。

电焊时焊条在电弧力下熔化滴向焊缝，同时母材也有一部分受热熔化和焊条的熔化金属结合在一起。

母材受热熔化的深度叫熔透深度，是保持焊接强度的重要因素。

母材和熔化金属间如有局部没有熔合便会形成没有熔透现象。

焊缝没有熔透是严重的焊接缺陷，它消弱焊接连接的强度可达60%-80%。

没有熔透的缺陷在施工中经常有发生。

几种没有熔透的现象如图所示：通常造成没有焊透的原因是：1、电焊工本人技术差或该开坡口施焊的未开坡口。

2、焊缝边修切不正确或组焊时拼装不良。

坡口的斜度不够、缝隙太小，坡口的纯边留得太厚或太薄或两边厚薄不一致。

3、施焊时速度太快或焊接电流过小。

4、焊接前焊缝没有清理干净，有锈，有渣子或气割残留物没有清干净。

使母材的边缘熔化不良。

5、操作时焊条角度不对，以致熔池偏向母材的一边。

二、夹渣。

焊缝内含有熔渣杂质称为夹渣。

夹渣会消弱焊缝断面，使焊缝的强度大大降低。

熔渣杂质可能是由于熔化的金属内混入了其他杂质颗粒而形成，也可能是熔化的金属和周围大气发生化学反应或熔化金属本身内发生化学反应形成的。

前一种杂质的产生通常是焊接边缘不清洁造成的。

如氧气切割后残留的氧化铁或母材上的铁锈以及前一道焊缝焊完后焊渣没清干净等原因造成的。

后一类熔渣杂质的产生是因为熔化金属溶液冷却凝固时某些化合物沉淀和杂质氧化形成的。

在正常情况下电焊条药皮形成的熔渣应完全浮在焊缝表面上形成一层保护皮。

如果电焊时电流过小或周围的环境温度过低，这就可能会造成焊缝的熔化金属凝固速度快，熔渣来不及浮出熔化的金属而造成一部份熔渣留在焊缝里造成夹渣。

焊接内部缺陷原因分析及预防措施一、气孔1、现象在焊缝中出现的单个、条状或群体气孔，是焊缝内部最常见的缺陷。

2、原因分析根本原因是焊接过程中，焊接本身产生的气体或外部气体进入熔池，在熔池凝固前没有来得及溢出熔池而残留在焊缝中。

3、防治措施预防措施主要从减少焊缝中气体的数量和加强气体从熔池中的溢出两方面考虑，主要有以下几点：（1）焊条要求进行烘培，装在保温筒内，随用随取；（2）焊丝清理干净，无油污等杂质；（3）焊件周围10～15㎜范围内清理干净，直至发出金属光泽；（4）注意周围焊接施工环境，搭设防风设施，管子焊接无穿堂风；⑸氩弧焊时，氩气纯度不低于99.95%，氩气流量合适；⑹尽量采用短弧焊接，减少气体进入熔池的机会；⑺焊工操作手法合理，焊条、焊枪角度合适；⑻焊接线能量合适，焊接速度不能过快；⑼按照工艺要求进行焊件预热。

4、治理措施（1）严格按照预防措施执行；（2）加强焊工练习，提高操作水平和责任心；（3）对在探伤过程中发现的超标气孔，采取挖补措施。

二、夹渣1、现象焊接过程中药皮等杂质夹杂在熔池中，熔池凝固后形成的焊缝中的夹杂物。

2、原因分析（1）焊件清理不干净、多层多道焊层间药皮清理不干净、焊接过程中药皮脱落在熔池中等；（2）电弧过长、焊接角度部队、焊层过厚、焊接线能量小、焊速快等，导致熔池中熔化的杂质未浮出而熔池凝固。

3、防治措施（1）焊件焊缝破口周围10～15㎜表面范围内打磨清理干净，直至发出金属光泽；（2）多层多道焊时，层间药皮清理干净；（3）焊条按照要求烘培，不使用偏芯、受潮等不合格焊条；（4）尽量使用短弧焊接，选择合适的电流参数；⑸焊接速度合适，不能过快。

4、治理措施（1）焊前彻底清理干净焊件表面；（2）加强练习，焊接操作技能娴熟，责任心强；（3）对探伤过程中发现的夹渣超标缺陷，采取挖补等措施处理。

三、未熔合1、现象未熔合主要时根部未熔合、层间未熔合两种。

根部未熔合主要是打底过程中焊缝金属与母材金属以及焊接接头未熔合；层间未熔合主要是多层多道焊接过程中层与层间的焊缝金属未熔合。

钢结构施工中的焊接质量问题钢结构是现代建筑中常用的一种结构形式，其具有轻质、高强、耐久等优点，因此在大型建筑、桥梁、矿山等领域得到广泛应用。

然而，在钢结构施工中，焊接质量问题一直是一个备受关注的话题。

本文将从焊接质量问题的原因、影响以及解决方法等方面进行探讨。

一、焊接质量问题的原因1. 焊接工艺不规范焊接工艺是影响焊接质量的重要因素之一。

如果焊接工艺不规范，焊接接头的质量就会受到影响。

例如，焊接电流、电压、焊接速度等参数的选择不当，都会导致焊接接头出现裂纹、气孔等缺陷。

2. 焊接材料不合格焊接材料的质量对焊接接头的质量也有很大的影响。

如果使用的焊接材料不合格，就会导致焊接接头出现裂纹、气孔等缺陷。

因此，在焊接过程中，必须使用符合标准的焊接材料。

3. 焊接环境不良焊接环境也是影响焊接质量的因素之一。

如果焊接环境不良，例如空气中含有大量的水分、油脂等杂质，就会导致焊接接头出现气孔等缺陷。

二、焊接质量问题的影响1. 安全隐患焊接接头的质量是钢结构安全的重要保障。

如果焊接接头出现裂纹、气孔等缺陷，就会导致钢结构的强度下降，从而影响钢结构的安全性。

2. 施工周期延长如果焊接接头出现质量问题，就需要进行修补或者重新焊接，这会导致施工周期的延长，从而影响工程的进度。

3. 维护成本增加如果焊接接头出现质量问题，就需要进行维护或者更换，这会增加维护成本。

三、焊接质量问题的解决方法1. 严格执行焊接工艺规范在焊接过程中，必须严格执行焊接工艺规范，选择合适的焊接参数，确保焊接接头的质量。

2. 使用符合标准的焊接材料在焊接过程中，必须使用符合标准的焊接材料，确保焊接接头的质量。

3. 保证焊接环境良好在焊接过程中，必须保证焊接环境良好，避免空气中含有大量的水分、油脂等杂质，确保焊接接头的质量。

4. 加强质量检验在焊接完成后，必须进行质量检验，发现问题及时进行修补或者重新焊接，确保焊接接头的质量。

结论钢结构施工中的焊接质量问题是一个需要高度重视的问题。

钢构造焊接工艺常见质量通病及控制措施未焊透、未熔合焊接时, 接头根部未完全熔透旳现象, 称为未焊透；在焊件与焊缝金属或焊缝层间有局部未熔透现象, 称为未熔合。

未焊透或未熔合是一种比较严重旳缺陷, 由于未焊透或未熔合, 焊缝会出现间断或突变, 焊缝强度大大减少, 甚至引起裂纹。

未焊透和未熔合旳产生原因是焊件装配间隙或坡口角度太小、钝边太厚、焊条直径太大、电流过小、速度太快及电弧过长等。

焊件坡口表面氧化膜、油污等没有清除洁净, 或在焊接时该处流入熔渣阻碍了金属之间旳熔合或运条手法不妥, 电弧偏在坡口一边等原因, 都会导致边缘不熔合。

防止未焊透或未熔合旳是对旳选用坡口尺寸, 合理选用焊接电流和速度, 坡口表面氧化皮和油污要清除洁净；封底焊清根要彻底, 运条摆动要合适, 亲密注意坡口两侧旳熔合状况。

焊接裂纹焊接裂纹是一种非常严重旳缺陷。

构造旳破坏多从裂纹处开始, 在焊接过程中要采用一切必要旳措施防止出现裂纹, 在焊接后要采用多种措施检查有无裂纹。

一经发现裂纹, 应彻底清除, 然后予以修补。

焊接裂纹有热裂纹、冷裂纹。

焊缝金属由液态到固态旳结晶过程中产生旳裂纹称为热裂纹, 其特性是焊后立即可见, 且多发生在焊缝中心, 沿焊缝长度方向分布。

热裂纹旳裂口多数贯穿表面, 展现氧化色彩, 裂纹末端略呈圆形。

产生热裂纹旳原因是焊接熔池中存有低熔点杂质(如FeS 等)。

由于这些杂质熔点低, 结晶凝固最晚, 凝固后旳塑性和强度又极低。

因此, 在外界构造拘束应力足够大和焊缝金属旳凝固收缩作用下, 熔池中这些低熔点杂质在凝固过程中被拉开, 或在凝固后很快被拉开, 导致晶间开裂。

焊件及焊条内含硫、铜等杂质多时, 也易产生热裂纹。

防止产生热裂纹旳措施是: 一要严格控制焊接工艺参数, 减慢冷却速度, 合适提高焊缝形状系数, 尽量采用小电流多层多道焊, 以防止焊缝中心产生裂纹；二是认真执行工艺规程, 选用合理旳焊接程序, 以减小焊接应力。

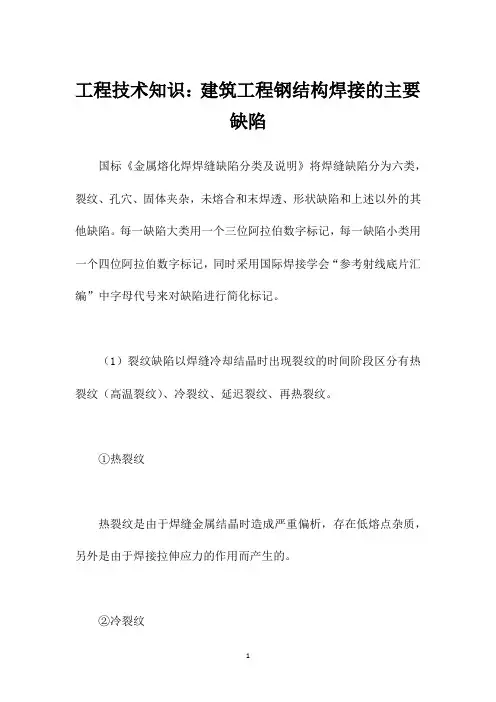

工程技术知识：建筑工程钢结构焊接的主要缺陷国标《金属熔化焊焊缝缺陷分类及说明》将焊缝缺陷分为六类，裂纹、孔穴、固体夹杂，未熔合和末焊透、形状缺陷和上述以外的其他缺陷。

每一缺陷大类用一个三位阿拉伯数字标记，每一缺陷小类用一个四位阿拉伯数字标记，同时采用国际焊接学会“参考射线底片汇编”中字母代号来对缺陷进行简化标记。

（1）裂纹缺陷以焊缝冷却结晶时出现裂纹的时间阶段区分有热裂纹（高温裂纹）、冷裂纹、延迟裂纹、再热裂纹。

①热裂纹热裂纹是由于焊缝金属结晶时造成严重偏析，存在低熔点杂质，另外是由于焊接拉伸应力的作用而产生的。

②冷裂纹冷裂纹发生于焊缝冷却过程中较低温度时，或沿晶或穿晶形成，视焊接接头所受的应力状态和金相组织而定。

冷裂纹也可以在焊后经过一段时间（几小时或几天）才出现，称之为延迟裂纹。

③延迟裂纹焊接后经过一段时间才产生的裂纹为延迟裂纹。

延迟裂纹是冷裂纹的一种常见缺陷，它不在焊后立即产生，而在焊后延迟几小时、几天或更长时间才出现。

④再热裂纹a再热裂纹－焊接完成后，焊接接头在一定温度范围内再次加热（消除应力热处理或其它加热过程）而产生的裂纹为再热裂纹。

在消除应力热处理过程中产生的再热裂纹又称消除应力处理裂纹，也叫SR裂纹。

b再热裂纹的产生原因－产生再热裂纹的原因有二：一是与钢中所含碳化物形成元素（Cr、Mo、V、Ti及B等）有关。

如珠光体耐热钢中的V元素，会使SR裂纹敏感性显著增加；二是与加热速度和加热时间有关，不同的钢种存在不同的易产生再热裂纹的敏感温度范围。

（2）孔穴缺陷分为气孔和弧坑缩孔两种。

气孔造成的主要原因：焊条、焊剂潮湿，药皮剥落；坡口表面有油、水、锈污等未清理干净；电弧过长，熔池面积过大；保护气体流量小，纯度低；焊矩摆动大，焊丝搅拌熔池不充分；焊接环境湿度大，焊工操作不熟练。

弧坑缩孔是由于焊接电流过大，灭弧时间短而造成的，因此要选用合适的焊接参数，焊接时填满弧坑或采用电流衰减灭弧。

（3）固体夹杂缺陷有夹渣和金属夹杂两种缺陷造成夹渣的原因有：多道焊层清理不干净；电流过小，焊接速度快，熔渣来不及浮出；焊条或焊矩角度不当，焊工操作不熟练，坡口设计不合理，焊条形状不良。

钢结构焊接过程中常见的问题及预防措施摘要：目前，建筑业正在快速发展，而钢结构焊接就会被广泛地应用在每个施工现场当中。

但是，在施工当中，钢结构焊接会出现种种问题，如焊接尺寸或位置不对，就会造成焊件变形等状况。

本文就根据钢结构焊接过程当中出现的严重问题，进行研究分析，对施工者提供可参考意见，提高施工质量。

关键词：钢结构焊接；问题；预防措施钢结构焊接在建筑施工当中是一项非常重要的工作，在机械加工和其他方面有着很大的用途。

如果焊接过程当中出现了严重的问题就会影响到焊件的质量，本文将对这些问题进行分析，提出一些预防措施和解决问题的办法。

一、钢结构焊接重要技术方法：目前在对钢结构进行连接的方面，焊接是最主要也是最常见的方法之一。

而在焊接当中，电弧焊是应用最为广泛的技术。

其中又包括许多种焊接方法，如手工焊、半自动与自动CO2气体保护焊和埋弧自动焊等。

工艺要点：首先要严格遵守焊接要求，如焊丝的规格，焊件的参数等；然后选用最适合的焊接方法；还需提到的一点是要注意焊接前的预热；焊接的过程要按照正确的过程进行焊接；最好还要做好焊接完成后处理。

二、常见问题1.焊接出现失误。

钢结构焊接能够得到广泛的应用，就是因为其材质较轻，特有的高强度的原因，但是有利必有弊，因其材质的特点，会在焊接过程中出现较多的失误。

如焊面不对称、焊接的大小形状不同、其受热量计算错误以及技术人员的技术不够专业等，都会引起焊接时的失误，导致焊件弯曲等现象。

2.焊件变形。

焊件出现变形的现象首先是因焊件本身材质的原因；其次是技术人员的操作原因；最后是因焊接过程当中出现的问题。

侧弯扭曲是变形的一种，出现侧弯是有许多方面原因，但主要是因为没有正确合理地搭建、安放焊件，没能够为焊件搭设一个合理的安放平台，或者是在对焊件的起吊过程中，没有计算出正确的起吊点，而导致焊件侧弯。

扭曲也是常常出现的一种变形情况，其主要原因是焊件之间的拼接不紧密，间隙不均匀，要不就是对刚度较差的焊件进行翻身加工时，没有对其进行加固，或者虽然加固了但是在不平整的情况下就进行焊接而导致焊件的扭曲。

建筑工程钢结构焊接的缺陷建筑工程中的钢结构焊接是一种常见的连接方式，该连接方式既能满足强度和刚度的要求，又能提高施工速度和效率。

然而，钢结构焊接也存在一些缺陷，这些缺陷可能会对工程质量和安全性产生负面影响。

本文将从焊接缺陷的种类、原因和预防措施等方面进行探讨。

一、焊接缺陷的种类1. 焊接接头的裂纹：在焊接接头的金属区域出现的裂纹，一般由于焊接时热应力或热变形引起。

2. 错边缺陷：两片焊接材料没有正确地对齐而形成的缝隙，在焊接过程中不能完全填充。

3. 缺陷堆积：指焊接过程中的切缝、斑块、钝边等缺陷，在不同程度上对焊接质量造成影响，可能会导致强度和刚度下降。

4. 气孔缺陷：是在焊接过程中，未被完全熔化或没有被填充的小孔，表现为金属中的圆形或椭圆形空洞。

5. 焊缝收缩缺陷：由于焊接时金属受到热应力的作用，导致收缩和畸变，从而形成缺陷。

二、焊接缺陷的原因1. 焊接工艺不合理：焊接工艺参数选择不当，过程控制不到位，焊接质量无法保证。

2. 材料质量不足：焊接材料的质量不符合要求，或者材料出现损伤、沉淀和氧化等情况，都会对焊接质量产生影响。

3. 人为操作不当：操作者的焊接技能不足，操作不规范，容易产生焊接缺陷。

4. 环境因素：焊接环境温度和湿度等因素的变化也可能对焊接质量造成影响。

三、焊接缺陷的预防措施1. 加强焊接质量管理：建立完善的质量管理制度，对焊接工艺、焊接材料、人员素质、环境条件等进行严格控制。

2. 选择适当的焊接材料：选用符合要求的焊接材料，并对焊接材料进行质量检查，确保材料的质量。

3. 焊接工艺控制：掌握适当的焊接工艺参数，对焊接过程进行有效的控制与监督。

4. 提高员工技术水平：加强员工的培训，提高焊接技术水平，增强操作规范性。

5. 环境控制：在焊接现场，要注意环境温度、湿度、通风等因素，保证焊接环境的适宜性。

在建筑工程中，钢结构焊接是一项重要的工程技术。

然而，焊接缺陷也会给工程质量和安全性带来严重影响。

钢结构焊接中的6种缺陷钢结构焊接中常见的热裂纹、冷裂纹、层状撕裂、未熔合及未焊透、气孔、夹渣6种缺陷种类。

第一，热裂纹。

其基本特征是在焊缝的冷却过程中产生。

其产生的主要原因是钢材或焊材中的硫、磷杂质与钢形成多种脆、硬的低熔点共晶物,在焊缝的冷却过程中，最后凝固的低熔点共晶物处于受拉状态，极易开裂。

第二，冷裂纹。

由焊接而产生的冷裂纹又称延迟裂纹，其所具有的主要特征为通常在200℃至室温范围内产生，有延迟特征，焊后几分钟至几天出现。

其产生的主要原因与钢材的选择、结构的设计、焊接材料的储存与应用及焊接工艺有密切的关系。

第三，层状撕裂。

其主要特征表现为当焊接温度冷却到400℃以下时，在一些板材厚度比较大，杂质含量较高，特别是硫含量较高，且具有较强沿板材轧制平行方向偏析的低合金高强钢，当其在焊接过程中受到垂直于厚度方向的作用力时，会产生沿轧制方向呈阶梯状的裂纹。

第四，未熔合及未焊透。

两者产生原因基本相同，主要是工艺参数、措施及坡口尺寸不当，坡口及焊道表面不够清洁或有氧化皮及焊渣等杂物，焊工技术较差等。

第五，气孔。

按其产生形式可分为两类，既析出型气孔和反应型气孔。

析出型气孔主要为氢气孔和氮气孔，反应型气孔在钢材即非有色金属的焊接中则以CO 气孔为主。

析出型气孔的主要特征是多为表面气孔，而氢气孔与氮气孔的主要区别在于氢气孔以单一气孔为主，而氮气孔则多为密集型气孔。

焊缝中气孔产生的主要原因与焊材的选择，保存与使用，焊接工艺参数的选择，坡口母材的清洁程度及熔池的保护程度等有关系。

第六，夹渣。

非金属夹杂物的种类、形态和分布主要与焊接方法、焊条和焊剂及焊缝金属的化学成分有关。

镀锌结构焊接质量缺陷及处理方法镀锌结构焊接是一种常见的钢结构连接方式，但在实际应用中常会出现质量缺陷。

本文将探讨常见的质量缺陷及其处理方法。

1. 缺陷一：热裂纹热裂纹是镀锌结构焊接过程中常见的质量缺陷。

热裂纹通常发生在焊接过程中由于材料热应力超过了其可承受范围而引起的裂纹。

处理方法：- 选用低热应力的焊接工艺；- 控制焊接速度，避免过快或过慢；- 使用预热和后热处理来改善焊接区域的温度分布。

2. 缺陷二：气孔气孔是另一种常见的质量缺陷，通常由于焊接过程中未能有效排除气体而形成。

处理方法：- 保持焊接区域干燥，避免水分和油脂进入；- 控制焊接电弧的稳定性，减少气孔的产生；- 使用合适的焊接材料，避免含有氧化物等杂质。

3. 缺陷三：氢致脆性氢致脆性是指在焊接过程中，由于吸入了过多的氢气而导致焊接区域脆性增加的现象。

处理方法：- 控制焊接材料的含氢量，避免使用过多潮湿或含水的焊接材料；- 采用适当的预热和后热处理方式，减少氢气的聚集；- 使用氢含量较低的保护气体进行焊接。

4. 缺陷四：焊接变形焊接过程中会产生热变形和收缩变形，导致焊接结构的形状发生变化。

处理方法：- 使用适当的焊接序列和顺序，减少焊接变形；- 控制焊接过程中的温度分布，避免过热和过冷；- 使用焊接夹具和临时支撑来限制焊接变形。

综上所述，针对镀锌结构焊接质量缺陷，通过选用合适的焊接工艺、控制焊接参数，以及采用适当的预热和后热处理等方法，可以有效减少和处理这些质量缺陷。

这些方法的应用有助于提高焊接质量，确保镀锌钢结构的稳定性和可靠性。

1.焊接钢结构的缺点及其原因答：1、热影响区：受焊接高温影响，焊缝附近的母材存在“热影响区”，易使材质变脆。

热影响区内随各部分的温度的不同，其金相组织及其性能也发生了变化，有些部分的晶粒变粗。

硬度加大，塑性和韧性降低，易导致材质变脆。

2、焊缝缺陷：除非正确选择板材和焊接工艺，焊缝易存在各种的缺陷，如裂纹、边缘未融合、根部未焊透、咬肉、焊瘤、夹渣和气孔等。

缺陷的存在易导致构件产生应力集中而使裂纹扩大。

图1：各类焊缝缺陷裂纹：产生裂纹的主要原因是钢材的化学成分不当，含S高易产生热裂纹，含P高易产生冷裂纹。

不合适的焊接工艺和不合适焊接程序也将导致裂纹的产生。

裂纹有纵向也有横向，可以存在于焊缝内也有在焊缝附近的金属内。

边缘未融合：与焊前钢材表面的清理不彻底有关，焊接电流过小和焊接速度过快以致母材未达到融化状态有关。

根部未焊透：除电流不够和焊接速度过快外，焊条过粗及焊工的其他的不当操作也会致使该现象。

咬肉：因焊接参数选择不当或由于操作工艺不正确产生，如所用的焊接电流过强和电弧过长。

这是靠近焊缝表面的母材处产生的缺陷。

焊瘤：是焊接过程，熔化的金属流淌到焊缝以外未熔化的母材所形成的。

夹渣：是微粒焊渣在焊缝金属凝固时来不及浮至金属表面而存在于焊缝内的缺陷。

焊缝冷却过快会加剧此现象。

气孔：焊条受潮，熔化时产生的气体侵入焊缝而形成的。

总之，以上缺陷的存在，会导致构件产生应力集中而使裂纹扩大。

3、裂缝易扩展：焊接结构的刚度大，焊接结构具有连续性，局部裂缝一经产生便很容易扩展到整体，加剧了焊接钢结构的低温冷脆现象。

4、残余应力：焊接后，由于冷却时的不均匀收缩，构件内将存在焊接残余应力，在构件服役过程中，和其他所受荷载引起的工作应力相互叠加，使其产生二次变形和残余应力的重新分布，不但会降低结构的刚度和稳定性而且在温度和介质的共同作用下，还会严重影响结构的疲劳强度、抗脆断能力、抵抗应力腐蚀开裂和高温蠕变开裂的能力。

5、残余变形：焊接后，由于不均匀涨缩产生焊接残余变形，如原来为平面的钢板发生凹凸变形等，残余变形还会使构件尺寸和形状发生变化，矫正费工，如果矫正效果不佳，会影响构件的正常受力，产生附加的力和弯矩。

钢结构工程质量通病及预防处理措施1.焊接缺陷：钢结构中的焊接是一项重要的工艺，但如果焊接缺陷存在，可能会导致焊接接头强度降低，从而影响整体结构的稳定性。

为了预防焊接缺陷，可以采取以下措施：-针对焊工进行专业培训，提高其焊接技术水平；-严格执行焊接工艺规程，确保焊接质量；-做好焊接材料的质量控制工作，选择合适的焊接材料；-进行焊接接头的无损检测，及时发现和处理焊接缺陷。

2.表面质量不佳：钢结构表面的质量不佳可能导致腐蚀、锈蚀等问题，进而影响钢结构的使用寿命。

为了预防钢结构表面质量不佳，可以采取以下措施：-建立良好的表面处理工艺，包括除锈、防锈等工作；-选择合适的涂层材料和施工方法，确保涂层的附着力和质量；-加强施工管理，确保施工过程中的防护措施得到落实。

3.尺寸误差：钢结构的尺寸误差可能导致工程装配困难、工期延误等问题。

为了预防尺寸误差，可以采取以下措施：-加强设计和制造之间的沟通，明确工程尺寸要求；-编制详细的制造图纸和工艺文件，指导制造过程中的尺寸控制；-强化现场监理和质量检查，及时发现和处理存在的尺寸误差。

4.结构连接失稳：结构连接失稳可能发生在节点、端部连接等位置，影响整体结构的稳定性。

为了预防结构连接失稳，可以采取以下措施：-加强节点设计，确保连接的刚度和强度；-进行合理的构件预应力设计，减少节点的变形；-加强现场监理和质量检查，保证连接的质量。

5.焊接材料不符合要求：不合格的焊接材料可能导致焊接接头性能不达标，影响整体结构的安全性。

为了预防不合格的焊接材料使用，可以采取以下措施：-建立合格的供应商名录，严格选择和管理焊接材料供应商；-做好焊接材料的入库检验工作，确保材料达到相关标准要求；-加强焊接材料的跟踪管理，保证材料的可追溯性。

总之，钢结构工程在建设过程中存在着许多质量通病，但通过合理的预防处理措施，可以有效地降低这些问题的发生概率，并确保工程质量的可靠性和稳定性。

工程设计、施工和监理人员应加强对钢结构工程质量的重视，做好前期规划和现场管理，以提高钢结构工程的质量水平。

启示
成功案例表明，在建筑钢结构焊接施工中，应注重技术创 新、质量管理、人才培养等方面的工作，以提升焊接质量 和效率。
失败案例剖析及教训总结
某大型厂房钢结构焊接质量事故
由于焊接工艺不当、材料质量不合格等原因，导致钢结构出现严重裂缝，造成重大经济损 失。
某高层建筑钢结构焊接失误
由于操作不规范、缺乏有效监控等因素，导致焊接接头质量不达标，影响整体结构安全性 。
。
未熔合
焊接时焊道与母材或焊 道与焊道之间未完全熔 化结合，导致结构不连
续。
夹渣
焊接过程中，熔渣未能 及时浮出熔池表面而残 留在焊缝中，影响焊缝
质量。
气孔
焊接熔池中的气体未在 金属凝固前逸出，导致
焊缝中出现空穴。
产生原因分析
焊接工艺参数不当
如焊接电流、电压、速度等参 数设置不合理，导致焊接过程
不稳定。
建立专门负责焊接质量管理的部门，配备专业 人员进行全面管理。
制定焊接质量方针和目标
明确焊接质量的方向和要达到的水平，为全体 员工提供指导。
构建焊接质量管理体系文件
包括质量手册、程序文件、作业指导书等，确保各项工作有章可循。
明确各级人员职责权限
1 2
明确焊接质量管理人员职责
制定焊接质量计划、监督实施过程、检查质量结 果等。
明确焊接操作人员职责
按照焊接工艺规程进行操作，保证焊接质量符合 标准要求。
3
明确检验人员职责
对焊接过程进行全面检查，及时发现并处理质量 问题。
制定并执行相关规章制度
制定焊接质量管理制度
包括焊接材料管理、焊接工艺评定、焊接过 程控制等方面的规定。
制定焊接安全检查制度
对焊接现场的安全设施、操作人员的安全防 护等进行定期检查。
