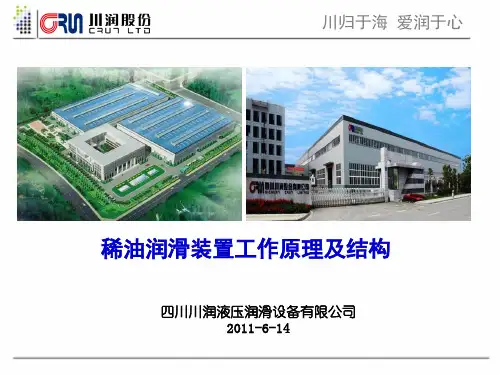

稀油润滑装置原理结构演示教学

检查油系统中各设备、阀门无漏油、渗油现象，发现问 题及时汇报，迅速处理。
检查主油箱油位是否正常
冷油器进出口油温和冷却水进出水温度
四、主要设备的启停及切换注意事项
油泵启动前的准备工作: 确知油系统检修工作全部结束，主油箱油位正常。 轴承油质合格，油位正常。 盘动靠背轮应轻松，靠背轮安全防护罩应完好。 开启油泵进油门。 通知电气绝缘合格后送上油泵电源
二、主要设备的作用和原理
7。滤油器-----滤油器的作用主要是在线过滤汽 机润滑油中的杂质，保证用油的安全。滤油器分 两侧，一用一备，当滤油器压差高了可在线切换 油滤。
8。过压阀------其实就是一个溢流阀，在润滑油 压力过高时，多余的流量就会通过过压阀流回到 油箱，保护系统不因压力过高而损坏元件或管路。
注意系统油压。 检查油泵及电动机振动、声音及表计指示情况。 交流高压油泵在正常运行时，轴承温度不应超过65℃。 油泵在正常运行时，电动机电流不应超过额定电流。 一切正常后，将油泵联锁开关切至“投入”位置。
12.汽轮机盘车的作用有1、为了保证汽轮机在停机后任 意时间内能启动，停机后使转子连续或定期转动以便消 除转子的热弯曲度。另外，盘车可防止由于汽门不严， 蒸汽漏入汽轮机内部，而引起的热变形。2、由于盘车带 动转子转动使汽室蒸汽受到良好的搅拌，以达到各部件 均匀冷却。3、由于盘车时一定要启动油泵，它还能使轴 承冷却，以带走轴承中的热量 。4、汽轮机冲转时，可减 少转子的惰性，减少叶片的冲击力。5、大修时利用盘车， 还可以对励磁机电刷滑环进行车削加工等。
二、主要设备的作用和原理
3。油箱排烟风机----其作用是抽出主油箱中的气 体、油烟和水蒸气,并且使主油箱内保持稍微的负 压,有利于回油的畅通,同时也不会因水蒸气混合 到油中而使釉质乳化.

因，需要增加时，则系统压力下降，当降到调定值时，通过压力控制器使备用泵自动开启，与工作泵一起工作，直 到恢复正常时，备用泵自动停止，若油压继续下降到极限调定值时，则通过另一压力控制器，发也事故警报信号。 双筒网式过滤器的一组过滤滤芯工作，一组过滤滤芯备用，在进出口处接有双针双管压力表，当压差超过0.05 MPa 时，人工换向，备用滤芯工作，取出原工作滤芯，更换滤芯。油站出油口，接有压力式电接点温度计，根据供油温 度要求，人工开启油用电加热器进行加热，当油温升到最高点时，自动切断油用电加热器，停止加热。
当油箱内油液温度高于 35℃时冷却循环泵开启，润滑油经冷却器后回油箱，循环冷却。当润 滑油温度降至 30℃时冷却循环泵关闭。如果循环泵开启后油箱内润滑油温度继续升高，当温 度高于 50℃，此时应停主机。当温度低于 10℃时电加热器开启，对油箱中的润滑油进行加 热，当温度升到 25℃加热器停止工作。
4
控制说明
高压泵开启时同时需将电磁溢流阀得电，电机开启需要与电磁溢流阀联动（一台电机对应一 个电磁阀），电机通电，溢流阀同时也需通电。当电机开启，电流正常后电磁溢流阀失电 （具体时间由电机启动时间决定），此时高压泵即进入正常工作状态。
当油箱内油液温度大于 10℃时方可启动油泵（一台工作，一台备用），泵运行正常后检查仪 表盘的压力表，确认压力表有读数，泵出口压力 5—6Mpa 左右，系统出口压力 5—6Mpa 左 右（压力值取决于使用现场的润滑油温度，管路等因素）.随着油温及环境温度的升高系统压 力会下降，反之压力会升高，出厂时安全阀设定压力为 12Mpa。若压力表读数正常、回油进 入油箱，泵、电机无异常噪声、管路无漏油，表明系统运行正常。
油站的高压部分公称压力为 12 MPa，公称流 量为 140L/min。循环冷却额定压力为 0.3MPa，公称流量为 200 L/min。油站具有 过滤，冷却，加热等装置。

主讲人：贾立彬
三、电稀油力站科运培行训中教的巡材检
3、现场各仪表显示范围合理
1、出口油温应低于油箱温度。 2、供油压力应低于油泵压力。 3、同一测点上的两个仪表显示应该相同
P1
P2
主讲人：贾立彬
三、电稀油力站科运培行训中教的巡材检
3、现场各仪表显示范围合理
备用泵压力表
开主停讲机人压：力表贾立彬
三、电稀油力站科运培行训中教的巡材检
压力大于 xxMPa
安全阀设置过低会导致供油油
压降低，不能满足需要；安全
阀设置过高会导致不起作用，
引起供油管路膨胀损坏。
主讲人：贾立彬
二电、稀力油科站培保训护教定值材
9、单向阀
单向阀防止润滑油逆向流动。 单向阀泄漏会导致供油油压降 低，泄漏现象是备用泵反转。
因单向阀泄漏备用泵反转， 导致油压降低备用泵启动时 冲击电流过大，引起其他事 故。
电力科培训教材
稀油站
工作原理和故障排除
主讲人：贾立彬
电稀力油站科的培基训本部教件材
稀油站是用两台油泵以一用一 备的方式向润滑部位供油。主要部 件有油泵、单向阀、安全阀、过滤 器、冷却器、油箱和供油管路等， 现场仪器仪表有电接点压力表、电 接点温度表、油位传感器，还有电 气控制柜。
主讲人：贾立彬
电力科P3培P训1 教P2 材P4
0-100℃
夏天建议拆除加热器，
以防止意外事故。 主讲人：贾立彬
二电、稀力油科站培保训护教定值材
6、供油出口温度
供油温度是稀油站的 重要指标之一。有些油 站可以设置高限时自动 开启冷却水，低限时关 闭冷却水。一般42-45 ℃之间。
0-100℃
多年经验得知，此措施弊大于利，建议取消。 来自讲人：贾立彬主讲人：贾立彬
