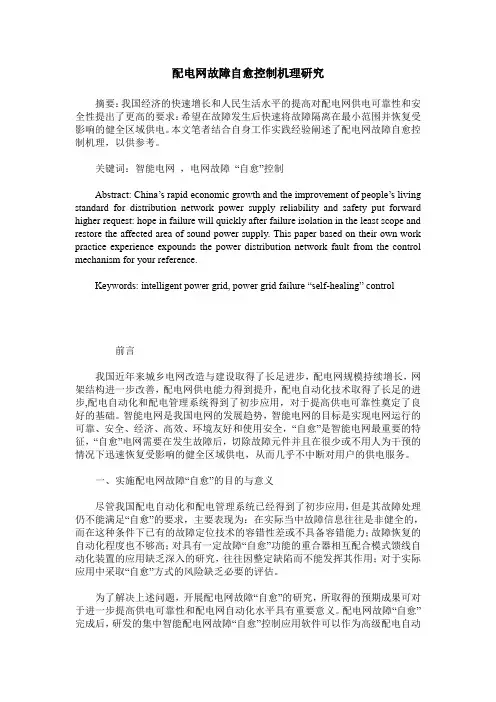

配电网故障自愈控制机理研究

电网故障自愈技术研究与应用随着现代社会对电力的需求日益增长，电网的稳定供电已成为人们生产、生活的重要保障。

然而，由于各种原因所导致的电网故障却是无法避免的，而解决电网故障所带来的短暂停电或长时间停电等问题，则成为了目前电力行业需紧急解决的难题之一。

为了解决这一难题，电网故障自愈技术应运而生。

一、电网故障自愈技术的基本原理电网故障自愈技术是指在电网设备或电路出现故障时，通过自动化控制系统的迅速检测、判断和调整能力实现电网自身的恢复与修复，从而使电网系统能够快速实现故障自愈。

这种技术的基本原理是依靠自动化控制系统对故障信息的快速识别和处理，自动调整电路和电器设备的状态，以达到尽可能快地恢复电力供应的目的。

具体来说，电网故障自愈技术主要包括以下功能：1.故障自动定位与诊断：该功能通过对电网实时传感器采集的数据的集中分析来快速发现和定位电网故障，诊断出故障的原因和性质。

2. 电网自动恢复：在检测到故障时，自动化控制系统可以快速隔离发生故障的部分电网单元，从而避免故障扩大影响其他部分电网。

3. 自动重构电网拓扑结构：在发生故障时，自动化控制系统可以自动重构电网拓扑结构，以使电网尽可能多地保持运营状态，减少停电范围和时间。

4. 电网自动发电：当部分电网发生故障或停电时，自动化控制系统可以自动调节发电厂的出力，通过自动化控制系统快速排除电网故障。

二、电网故障自愈技术的意义和价值据相关数据显示，每年全球电力系统的故障事件会导致上百亿美元的经济损失，同时也会影响人们的生产和生活。

而电网故障自愈技术的诞生则为电力行业解决了困扰电力行业多年的电网故障问题，具有非常重要的意义和价值。

首先，电网故障自愈技术的应用可以减少电力故障事件的经济损失。

相比于传统电力系统，在故障发生时使用电网故障自愈技术进行处理，能够最大程度地减少故障带来的停电范围和时间，同时也可以快速排除故障，降低事故的影响程度，从而避免经济损失。

其次，电网故障自愈技术的应用可以提高电力系统的可靠性和稳定性。

智能配电网故障自愈技术研究智能配电网故障的复杂性给相关工作带来了很大难题，选择合理的故障处理策略尤为重要。

文章主要对故障自愈控制技术及其系统处理过程和相关策略进行分析和探讨，以期提高对智能配电网故障自愈技术的认识。

标签：智能配电网；故障自愈；处理流程；处理策略1 配电网故障自愈控制技术及处理流程1.1 故障自愈控制技术所谓故障自愈计数，即借助先进的保护和控制手段，实时掌握电网运行状态，能够及时发现、诊断和排除故障隐患，尽可能减少人为干预，最大限度降低对非鼓掌用户正常供电的影响，相关技术的推广，对保证电网运行稳定性和提高供电可靠性具有重要的意义。

概括来讲，故障自愈体现在两个方面，即自我预防和自我恢复，其中预防需要借助传感测量与仿真分析技术，恢复则需应用自动控制手段，这是配电网智能化的具体体现，能够从整体上提升电网的运行能力。

随着科技的进步以及数字设备的广泛应用，电力供应的可靠性备受社会关注，目前供电企业都在着力发展故障自愈技术，其目的在于提高供电的可靠性、电能质量以及降低线损率。

就国内配电网故障自愈控制技术发展状况来看，可将其分为就地控制技术和集中控制技术两大类，前者通过对重合器和分段器的重合控制来实现对故障的隔离，及时恢复供电，其中以电压电流型较为常见；后者是通过接收主站集中处理馈线终端的故障检测信息来对故障进行定位，远程操控恢复供电。

实践证明，与就地控制技术相比，集中控制技术的应用效果更为理想，其在确保系统正常供电的同时，能够在一定程度上缩短停电时间，国内更多应用的是集中控制技术来进行自愈。

1.2 故障自愈处理流程智能配电网故障自愈技术基础层、支撑层和应用层组成，并由此构成了统一的技术体系，其中基础层包括网架结构和先进终端设备，支撑层复杂管控整个配电网的信息交互，而最终自愈处理策略的生成以及后续实施则在应用层完成，其处理流程为：其一是故障启动，配电网自愈功能的启动需要具备四个条件，即分闸加保护、加事故总、分合分和非正常分闸；其二是故障定位，系统由开关、保护信号等构成，通过对这些内容所处状态进行拓扑分析，能够及时发现故障；其三是故障隔离，需要得出故障隔离最小区间，并在此基础上制定隔离方案；其四是故障恢复，系统通过能够自动别故障并选择优先级别进行自愈，给出最优恢复策略；其五是故障信息存储，主要用于记录用户的操作记录，如开关操作时间、操作结果等，当事故处理完毕后，完成故障处理后，系统会将相关信息存入到历史数据库，以备不时之需；其六是互动信息，系统会通过语音告警等手段告警，重点对故障区域进行着色显示，以便于故障处理。

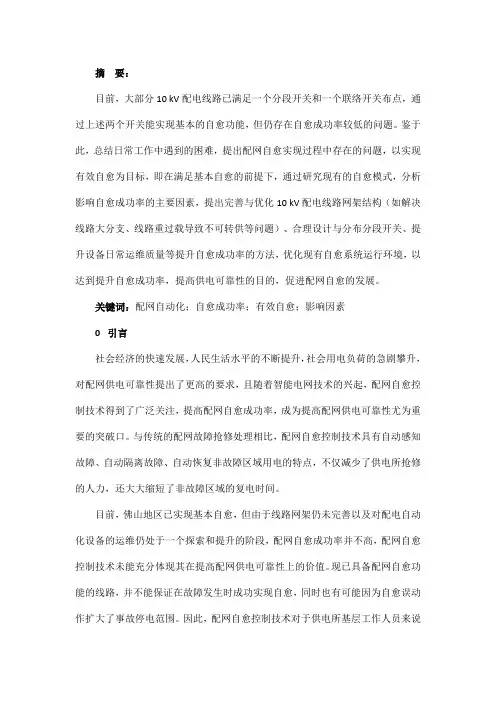

摘要：目前，大部分10 kV配电线路已满足一个分段开关和一个联络开关布点，通过上述两个开关能实现基本的自愈功能，但仍存在自愈成功率较低的问题。

鉴于此，总结日常工作中遇到的困难，提出配网自愈实现过程中存在的问题，以实现有效自愈为目标，即在满足基本自愈的前提下，通过研究现有的自愈模式，分析影响自愈成功率的主要因素，提出完善与优化10 kV配电线路网架结构（如解决线路大分支、线路重过载导致不可转供等问题）、合理设计与分布分段开关、提升设备日常运维质量等提升自愈成功率的方法，优化现有自愈系统运行环境，以达到提升自愈成功率，提高供电可靠性的目的，促进配网自愈的发展。

关键词：配网自动化；自愈成功率；有效自愈；影响因素0 引言社会经济的快速发展，人民生活水平的不断提升，社会用电负荷的急剧攀升，对配网供电可靠性提出了更高的要求，且随着智能电网技术的兴起，配网自愈控制技术得到了广泛关注，提高配网自愈成功率，成为提高配网供电可靠性尤为重要的突破口。

与传统的配网故障抢修处理相比，配网自愈控制技术具有自动感知故障、自动隔离故障、自动恢复非故障区域用电的特点，不仅减少了供电所抢修的人力，还大大缩短了非故障区域的复电时间。

目前，佛山地区已实现基本自愈，但由于线路网架仍未完善以及对配电自动化设备的运维仍处于一个探索和提升的阶段，配网自愈成功率并不高，配网自愈控制技术未能充分体现其在提高配网供电可靠性上的价值。

现已具备配网自愈功能的线路，并不能保证在故障发生时成功实现自愈，同时也有可能因为自愈误动作扩大了事故停电范围。

因此，配网自愈控制技术对于供电所基层工作人员来说仍然是一把双刃剑。

如何利用好配网自愈控制技术，如何提高配网自愈成功率，本文将从完善10 kV配网网架和提高配网自动化设备运维水平这两个角度展开分析。

1 配网自愈的原理配网自愈是指配电系统能够快速检测出10 kV配电线路故障区段，自动隔离故障并自动恢复供电，使其不影响用户或将影响降至最低。

智能配电网自愈控制技术分析随着信息技术的迅猛发展，智能配电网自愈控制技术成为了电力系统领域的研究热点。

智能配电网自愈控制技术可以对电力系统进行快速故障识别、定位和恢复，提高了电力系统的可靠性和安全性。

本文将就智能配电网自愈控制技术的技术原理、关键技术和发展趋势进行分析。

一、技术原理智能配电网自愈控制技术是指在配电网中通过实时监测和分析系统运行状态，自动识别故障点以及对故障点进行快速定位和隔离的技术。

其核心原理是利用先进的传感器和智能控制算法，对配电网中的各个节点进行实时监测，并根据监测数据进行分析和处理，快速响应并自动对故障进行处理，以实现故障自愈的目的。

具体来说，智能配电网自愈控制技术主要包括以下几个方面的技术原理：1. 实时监测：利用先进的传感器和监测设备对配电网中的电压、电流、功率等参数进行实时监测，并将监测到的数据传输至中心控制系统。

2. 数据分析：中心控制系统利用先进的数据分析算法对监测数据进行处理和分析，识别出故障点并给出相应的控制命令。

3. 快速定位：一旦发生故障，中心控制系统能够快速定位故障点所在位置，并告知配电网中的开关设备进行相应操作。

4. 隔离恢复：中心控制系统通过远程操控配电网中的开关设备，将故障点进行隔离，并恢复其他正常运行的回路，以实现故障自愈。

二、关键技术智能配电网自愈控制技术的实现离不开一系列关键技术的支持，包括传感技术、通信技术、数据处理技术、控制算法等。

这些关键技术的发展和创新直接影响着智能配电网自愈控制技术的性能和应用效果。

1. 传感技术：智能配电网自愈控制技术需要大量的传感器来实现对配电网运行状态的实时监测，因此传感技术的发展和应用至关重要。

高精度、低成本的传感器技术能够有效提高系统的监测性能和可靠性。

2. 通信技术：配电网中各个设备之间需要进行实时通信，以便中心控制系统能够迅速响应并下达控制命令。

因此通信技术的稳定性和高效性对智能配电网自愈控制技术来说至关重要。

智能配电网自愈控制技术研究与实现一、引言智能配电网是一种集成了先进智能传感器、通信和控制技术的配电系统。

它能够实现对配电网状态的实时监测、分析和控制，从而提高配电网的可靠性、灵活性和经济性。

然而，由于配电网存在着复杂的结构和多变的负荷，导致故障发生的频率较高。

为了提高智能配电网的自动化水平和故障处理能力，研究和实现智能配电网的自愈控制技术变得尤为重要。

二、智能配电网自愈控制技术概述1. 智能配电网自愈控制技术的定义与目标智能配电网自愈控制技术是指利用智能传感器、通信和控制技术，对配电网故障进行实时监测、诊断和处理的一种技术。

其目标是实现故障的快速定位、隔离和恢复，从而提高配电网的可靠性和供电质量。

2. 智能配电网自愈控制技术的关键技术与方法（1）智能传感器技术：智能传感器能够实时采集配电网的电压、电流、功率等参数信息，并将其传输给控制中心。

智能传感器的应用能够提高配电网的监测精度和响应速度。

（2）通信技术：通信技术是实现配电网监测和控制的基础。

通过通信网络，控制中心能够获取配电网传感器的数据，并向配电设备发送控制命令。

常用的通信技术包括有线通信和无线通信。

（3）数据分析与处理技术：配电网的故障数据通常是庞大而复杂的。

通过数据分析与处理技术，可以快速准确地识别故障类型，并采取相应的措施进行处理。

（4）智能控制技术：智能控制技术是配电网自愈控制的核心。

它基于实时的故障数据和系统模型，通过自动化的控制算法对故障进行定位、隔离和恢复。

三、智能配电网自愈控制技术的研究进展1. 故障定位与诊断智能配电网的自愈控制技术首要任务是对故障进行定位与诊断。

目前的研究主要集中在故障特征提取、故障诊断算法设计等方面。

常用的故障定位方法包括线路电流法、矩阵方法等。

2. 故障隔离与恢复故障隔离与恢复是智能配电网自愈控制的重要环节。

通过故障隔离与恢复，可减少发生故障的范围和时间，提高配电网的可靠性和供电质量。

目前的研究主要集中在故障判别算法设计、隔离控制器的设计等方面。

10KV配电网故障智能定位及自愈控制探讨摘要：本文介绍了配电网故障自愈控制技术发展历史，探讨了城市10KV配电网故障定位技术，分析了配电网故障自愈控制的几种方式及其适用范围。

关键词：电力系统；城市配电网；故障点自动定位；故障自愈控制引言目前城市电力系统10KV配电网多采用“手拉手”环网，当10KV配网线路发生故障时，采用人工查找故障点、隔离故障恢复供电费时费力，对故障线路供电区域内居民生活影响较大。

配电网自愈是指配电网具备自我预防、自动恢复的能力，能最大程度的减小停电范围与停电时间，提高配电网供电可靠性。

1.自愈控制技术发展历史自愈控制技术最早可以追溯到20世纪70年代开始的配电自动化技术，当时在美国分两级实现了馈线配电网的自动化和用户网的自动化，至今已发展到高级配电自动化阶段，主要包含数据准备、决策制定和现场设备随电力系统运行状态实时变化而自动调节控制。

新加坡的自愈控制技术始于20世纪80年代末，目前其配电网管理系统覆盖了数据采集及监控系统和设备资产管理系统。

我国自愈控制技术研究起步于20世纪90年代末，近年来国内开始研究通过相邻智能馈线终端单元 (feeder terminal uni t ，简称FTU)间的通信就地实现配电网故障自愈的功能，涉及到点对点通信技术、对等通信技术、基于数字信号处理的智能馈线终端以及电网自愈算法等，实现不依赖于主站就地隔离故障与恢复健全区段供电的电网快速自愈功能。

国家高技术研究发展计划(863计划)“智能电网关键技术研发(一期)”项目，“智能配电网自愈控制技术研究与开发”课题已于佛山成功验收。

2.配电网故障点定位现阶段我省10KV配电网大多数采用中性点非有效接地系统(中性点不接地或经消弧线圈接地)，配电网发生故障主要类型有：单相接地故障、两相接地短路故障、相间短路故障等。

在线路故障中单相接地是电气故障中出现机率最多的故障，允许带故障运行一段时间，长时间运行就可能会导致非故障相绝缘的破坏，单相接地变成多点接地短路，弧光接地还会引起系统的过电压，损坏设备；两相短路使通过导线的电流比正常时增大许多倍，形成强烈电弧烧坏导线造成供电中断；三相短路后果严重，可能造成大面积停电。

配网故障自诊自愈新原理与新方法研究摘要：配网故障抢修一体化调度系统的建设能够有效的提升配网故障的抢修效率，使配网故障引发的损失降到最低。

提高配网故障快速复电效率，不仅是供电企业的问题也是整体社会效益的体现。

在配网故障抢修的过程中，配网故障抢修一体化调度系统能够科学合理的调度抢修人员，实现资源的最大化利用，有效的缩短了抢修的时间，提高了抢修的技术含量，为电力系统的稳定运行以及社会经济的发展提供了有力的保障。

关键字：配网故障；新方法；自诊自愈1配电故障诊断方法1.1 故障电流法故障电流法是以图论为基础，根据配电网的拓扑模型进行故障诊断。

其基本原理是根据配电网络的结构写出网络描述矩阵和根据故障信号写出配电网络故障信息矩阵，进而由网络描述矩阵和故障信息矩阵相乘后得到一个描述矩阵，随后对描述矩阵进行规格化处理，得到故障判断矩阵，当发生故障时，依据故障判断矩阵进行故障判别和定位。

该方法依据系统潮流的变化来判断的，当发生故障时，系统的结果和参数变化，使得潮流的计算和分析处理耗时较长，会影响诊断和恢复处理速度，难以达到理想的效果。

1.2 专家系统法专家系统是利用计算机技术将相关领域的理论知识和专家的经验知识融合在一起，通过数据库、知识库、推理机、人机接口、解释程序和知识获取程序的有机连接，达到具备解决专业领域问题的能力。

专家系统在配电网故障诊断中的典型应用是基于生产式规则的系统，它把保护、断路器的动作逻辑以及运行人员的诊断经验用规则表示出了，形成故障诊断专家系统的知识库，通过查找知识库对报警信息进行推理，获得诊断结论。

专家系统虽然能够有效模拟故障诊断专家完成故障诊断，但是在实际应用中存在知识库建立困难、校核和维护困难、容错能力差等局限性，容易造成诊断错误。

1.3 人工神经网络法人工神经网络是模拟人类神经系统传输、处理信息过程的理论化数学模型，是一种大规模并行分布处理系统。

它的最大特点是采用神经元及它们之间的有向权重连接来隐含处理问题的知识，具有很强的自学习能力，在学习完成之后，还具有一定的泛化能力和容错能力，即使输入信号带有一定的干扰噪声，仍能给出正确的输出结果。

智能分布式FA在配网自愈上的应用研究智能分布式故障识别与自愈（Fault Location, Isolation and Service Restoration，FLISR）是一种在配电网自愈中应用的关键技术。

该技术通过利用智能分布式FA（Fault Analyzing）算法，能够识别与定位配电网中的故障，并且自动实施分段隔离和恢复供电，从而提高配电网的可靠性、可用性和可恢复性。

1. 故障定位：智能分布式FA算法能够利用配电网网络拓扑结构和故障数据，快速识别故障位置。

Almeida等人（2024）提出了一种基于电流累积算法的分布式故障定位方法，通过分析发生故障前后的电流特征，确定故障位置。

该方法在实际系统中取得了较好的应用效果。

2. 分段隔离：在故障发生时，智能分布式FA能够实施分段隔离，避免故障扩散并保持配电网的可靠性。

Balta等人（2024）提出了一种基于时延法的分段隔离方法，在故障点附近的开关中引入合适的时延，以实现可控的分段隔离。

实验结果表明，该方法可以有效地控制故障扩散。

3. 恢复供电：智能分布式FA能够在故障定位与隔离后，自动实施供电恢复。

Dehghani等人（2024）提出了一种基于电流监测的供电恢复策略，通过对未受故障影响的母线进行监测，确定供电恢复路径。

实验结果表明，该策略能够在恢复过程中快速响应故障，减少用户的停电时间。

4. 故障识别：智能分布式FA能够通过分析电流、电压、功率等参数，实时识别配电网中的故障类型和故障原因。

Okuma等人（2024）提出了一种基于模拟量和离散量数据的故障识别方法，通过对比实测数据与预期数据的差异，确定故障类型。

该方法能够准确地判断故障的类型，并提供相应的处理建议。

综上所述，智能分布式FA在配电网自愈中的应用研究涉及故障定位、分段隔离、供电恢复和故障识别等方面。

这些研究成果为配电网的智能化运维和自动化控制提供了强大支持，能够提高配电网的可靠性和安全性。

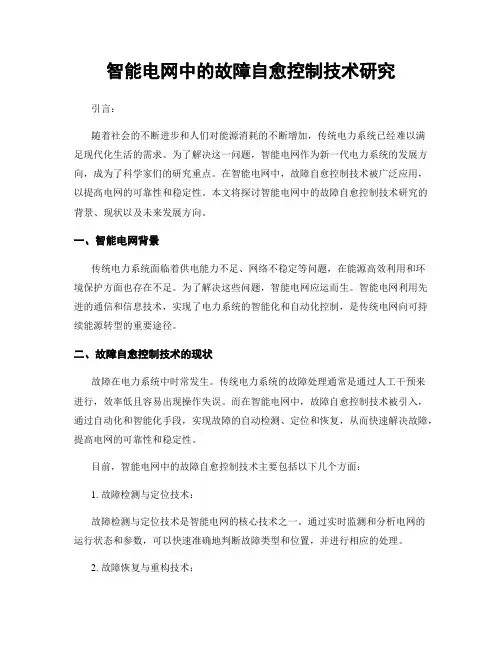

智能电网中的故障自愈控制技术研究引言：随着社会的不断进步和人们对能源消耗的不断增加，传统电力系统已经难以满足现代化生活的需求。

为了解决这一问题，智能电网作为新一代电力系统的发展方向，成为了科学家们的研究重点。

在智能电网中，故障自愈控制技术被广泛应用，以提高电网的可靠性和稳定性。

本文将探讨智能电网中的故障自愈控制技术研究的背景、现状以及未来发展方向。

一、智能电网背景传统电力系统面临着供电能力不足、网络不稳定等问题，在能源高效利用和环境保护方面也存在不足。

为了解决这些问题，智能电网应运而生。

智能电网利用先进的通信和信息技术，实现了电力系统的智能化和自动化控制，是传统电网向可持续能源转型的重要途径。

二、故障自愈控制技术的现状故障在电力系统中时常发生。

传统电力系统的故障处理通常是通过人工干预来进行，效率低且容易出现操作失误。

而在智能电网中，故障自愈控制技术被引入，通过自动化和智能化手段，实现故障的自动检测、定位和恢复，从而快速解决故障，提高电网的可靠性和稳定性。

目前，智能电网中的故障自愈控制技术主要包括以下几个方面：1. 故障检测与定位技术：故障检测与定位技术是智能电网的核心技术之一。

通过实时监测和分析电网的运行状态和参数，可以快速准确地判断故障类型和位置，并进行相应的处理。

2. 故障恢复与重构技术：电力系统的故障一旦发生，需要立即采取措施进行恢复和重构，以保证电网的正常运行。

智能电网中的故障恢复与重构技术利用智能设备和先进控制算法，可以自动选择最优方案进行快速恢复。

3. 分布式能源与存储技术：分布式能源与存储技术是智能电网的关键技术之一。

通过将电力系统从传统的中心供电模式转变为分布式供电模式，可以提高电网的鲁棒性和可靠性。

同时，通过合理配置电力系统中的能量存储装置，可以实现对电能的高效利用和调度。

三、智能电网中故障自愈控制技术的挑战虽然智能电网中的故障自愈控制技术取得了一定的进展，但仍然面临一些挑战：1. 大规模应用难题：目前，智能电网中的故障自愈控制技术主要还处于实验室研究阶段，尚未实现规模化应用。

智能配电网的故障自愈技术研究配电网的发展一直是社会经济发展的关键，同时它也是建设智能电网的基础。

智能配电网作为高效、安全、可靠和清洁能源利用的建设，是利用先进信息通信技术实现智能化管理和运行的高科技系统。

其中，故障自愈技术是智能配电网建设中最重要的技术之一，它能够根据发生的故障情况对配电网进行快速响应，自动做出正确的状态选择，有效地保护配电网的安全、可靠性和正常运行，以便有效的配电网服务。

由于故障自愈能力的智能配电网建设关键性，国内外研究人员已经对其进行了系统的研究。

本文将重点介绍智能配电网故障自愈技术的研究现状、发展趋势以及未来发展方向。

首先，智能配电网故障自愈技术的研究主要集中在故障诊断、运行准备和控制等三个方面。

在故障诊断方面，研究人员提出了基于遗传算法、模糊聚类和机器学习等多种方法来诊断配电网的故障。

随着技术的发展，开发出了基于分布式数据的故障诊断技术，以及基于遗传算法和深度学习的基于智能传感器以及分布式数据的故障诊断预测系统。

在运行准备方面，主要是研究基于复杂建模的高效算法，以改善配电网的运行准备。

而在控制方面，采用了基于建模分析和仿真实验的控制系统，以实现智能化的自治控制。

另外，未来在智能配电网故障自愈技术的研究中，还将更加注重建立综合技术体系，将诊断、准备和控制技术有机结合起来。

这样，可以更好地实现配电网的故障自愈。

此外，考虑到未来的配电网建设将是虚拟的，也将有助于故障自愈技术的研究。

例如，虚拟配电网的全局视图和更多数据会更有利于故障自愈技术的研究，如建模、在线监测和诊断等。

总而言之，智能配电网故障自愈技术是未来智能配电网建设的关键技术之一，近年来得到了比较充分的研究。

发展到今天，已经有多种故障自愈技术，但仍然有很多技术需要改进和深入研究。

未来，将不断改进和完善已有技术，开发更为高效的故障自愈技术，并将故障自愈技术与故障诊断、运行准备和控制等相结合，以实现智能配电网故障自愈目标，为智能配电网建设做出更大的贡献。
