机械制图装配图习题

6. 极限与配合在零件图上的标注，其中一种形式是在孔或轴的基本尺寸后面注出基本偏差代号和公差等级，这种形式用于的零件图上。

第二种形式是在孔或轴的基本尺寸后面，注出偏差值，这种形式用于的零件图上。

第三种是在孔或轴的基本尺寸后面，既注出基本偏差代号和公差等级，又同时注出上、下偏差数值，这种形式用于的零件图上。

（难度：B）7. 形位公差的框格用线绘制，分成格或多格。

（难度：A）8. 按作用不同，可将基准分为基准和基准。

（难度：A）9. 基孔制的孔（基准孔）的基本偏差代号用符号表示，其基本偏差值为。

基轴制的轴（基准轴）的基本偏差代号用符号表示，其基本偏差值为。

（难度：A）10. 基本偏差是决定公差带相对零线位置的。

（难度：A）11. 外螺纹的规定画法是：大径用表示；小径用表示；终止线用表示。

（难度：A）12. 当被连接零件之一较厚，不允许被钻成通孔时，可采用连接。

（难度：A）13. 剖切平面通过轴和键的轴线或对称面，轴和键均按形式画出，键的顶面和轮毂键槽的底面有间隙，应画条线。

（难度：A）14. Tr40×14(P7)LH-8e-L的含义_____________________________________________（难度：B）15. 模数大，齿距，齿厚、齿高也随之，因而齿轮的承载能力。

（难度：B）16. 螺纹的旋向有和两种，工程上常用螺纹。

（难度：B）17. 单个圆柱齿轮的剖视图中，当剖切平面通过齿轮的轴线时，轮齿一律按绘制，齿根线画成线。

（难度：B）18. 普通平键有、和三种结构类型。

（难度：B）19. 左旋螺纹要注写。

（难度：A）20. 普通平键的标记：键 GB/T1096 18×11×100表示b= mm，h= mm，L= mm的A型普通平键（A省略不注）。

（难度：B）第十章装配图1. 在装配图中，当剖切平面通过某些标准产品的组合件，或该组合件已由其他图形表达清楚时，可只画出。

项目10 绘制装配图1．千斤顶的工作原理千斤顶是利用螺旋运动来顶举起重物的一种起重或顶压工具，常用于汽车修理及机械安装中（见装配示意图）。

工作时，重物压于顶垫5之上，将绞杠3穿入螺旋杆2上部的孔中，旋动绞杠，因底座1不动，则螺旋杆在作圆周运动的同时，靠螺纹的配合作上、下移动，从而顶起或放下重物。

螺旋杆2的顶端安装有顶垫5，并用螺钉4加以固定。

2．明细栏3．能力目标（1）能根据装配示意图理解部件的工作原理。

（2）能根据部件的总体尺寸选择合适的图幅。

（3）在装配图中能正确处理零件间的位置关系。

（4）能根据部件特点选择合理的表达方案。

（5）能为装配图标注合理的尺寸及技术要求。

4．任务要求（1）恰当地确定部件的表达方案，清晰地表达部件的工作原理、装配关系及零件的主要结构形状。

（2）正确地标注装配图上的尺寸和技术要求。

（3）应先画装配草图，然后再画装配工作图。

班级：姓名：学号5．任务指导（1）仔细阅读每张零件图，想出零件的结构形状；参阅部件装配示意图，弄清部件工作原理、各零件间的装配关系和零件的作用。

（2）选定部件表达方案后，可先画主体零件，然后按装配顺序拼画出装配图。

注意正确运用装配图的规定画法、特殊表达方法和简化画法等。

（3）注意装配结构的合理性以及相关零件间尺寸的协调关系。

（4）标注必要的尺寸，编写零（部）件序号，填写明细栏、标题栏和技术要求。

（5）明细栏衔接在标题栏上方，当上方位置不够时可续接在标题栏左方，明细栏中的序号应按自下而上顺序排列，并应与图上的序号一致。

6．装配示意图读懂柱塞泵装配图，拆画泵体1和阀体6的零件图。

1.工作原理柱塞泵是用来提高油压的部件。

阀体6下部连接进油管，与油箱接通，油箱内油压为常压；前部连接出油管，与用油设备接通。

柱塞11与曲柄（图上未画出）用Φ8销子连接，曲柄带动柱塞11作左右往复运动。

当柱塞11向右移动时，泵体1的内部压力降低，在大气压力的作用下，油就从油箱压入进油管，并推开下阀瓣2，进入泵体内腔；当柱塞11向左移动时，下阀瓣2受压关闭，内腔油压急剧升高，顶开上阀瓣3，进入阀体6的上部，油从前面出口流出，经过出油管通向用油设备。

第九章装配图9-1 尺规图作业（八）作业指导书一、目的熟悉和掌握装配图的内容及表达方法。

二、内容与要求（1）仔细阅读千斤顶的零件图（9-2、9-3），并参照千斤顶装配示意图，拼画千斤顶装配图。

（2）绘图比例及图纸幅面，根据千斤顶零件图的尺寸自己确定。

（装配图绘图比例1∶1，用A2幅面）三、注意事项（1）参考《机械制图解题指导（多学时）》中的动画演示，搞清千斤顶的工作原理及各个零件的装配、联接关系。

（2）根据千斤顶的装配示意图及零件图，选定表达方案。

要先在草稿纸上试画，经检查无误后，再正式绘制。

（3）标准件要查阅有关标准确定。

（4）应注意，相邻零件剖面线的方向和间隔要有明显的区别。

四、图例千斤顶装配示意图见右图，千斤顶零件图见9-2、9-3。

（机工高职）机械制图习题集（多学时） 《习题答案》第九章 胡建生 编9-2 千斤顶装配图（机工高职）机械制图习题集（多学时） 《习题答案》第九章 胡建生 编9-4 读装配图，回答问题读钻模装配图（8-5）1．该钻模由 9 种零件组成，有 3 个标准件。

2．装配图由 3 个基本视图组成，分别是主视图、俯视图和左视图。

各视图上分别采用了局部剖视和简化画法。

被加工件采用 假想 画法表达。

3．件4在剖视中按不剖切处理，仅画出外形，原因是 该件为实心杆件 。

4．图中细虚线表示件 5 中的结构。

5．根据视图想零件形状，分析零件类型。

属于轴套类的有：钻套、轴、衬套。

属于盘盖类的有：钻模板、开口垫圈、。

属于箱体类的有：底座。

6．φ22H7/k6是件 4 与件 7 的配合尺寸。

件4的公差带代号为 k6 ，件7的公差带代号为H7 。

7．φ26H7/n6表示件 7 与件 2 是孔制过盈配合。

8．件4和件1是过渡配合，件3和件2是间隙配合。

9．φ66h6是性能尺寸，φ86、74是外形尺寸。

10．件8的作用是定位。

11．怎样取下被加工零件？旋松件6，取下件5，拿下件2后，即可取下被加工零件。

机械制图练习题含答案一、单选题（共26题，每题1分，共26分）1.标注尺寸的基本要求是（）。

A、合理、完整、美观B、美观、合理、清晰C、正确、美观、清晰D、正确、完整、清晰正确答案：D2.制造机件所用的图，通常称为()。

A、制配图B、机构图C、设计图D、工作图正确答案：D3.为了将物体的外部形状表达清楚，一般采用（）个视图来表达。

A、三B、四C、五D、六正确答案：A4.重合断面的轮廓用（）画出。

A、粗实线B、点划线C、细实线D、波浪线正确答案：C5.基本偏差是指（）。

A、靠近零线的偏差B、上偏差C、远离零线的偏差D、下偏差正确答案：A6.机械图样中，表示可见轮廓线采用()。

A、粗实线B、细点画线C、细实线D、波浪线正确答案：A7.Φ50+0.025表示()A、最小尺寸是Φ50.025B、最大尺寸是Φ50㎜C、基本尺寸是Φ50㎜D、实际尺寸是Φ50㎜正确答案：C8.机械图样中，表示不可见轮廓线采用（）。

A、细虚线B、细点画线C、粗实线D、细实线正确答案：A9.Α0图纸的大小为Β×L：（）A、841×594B、210×297C、420×297D、841×1189正确答案：D10.铅笔用“H”表示（）。

A、长B、软C、硬正确答案：C11.空间两直线相交，交点为K，则点kk,的连线必须的连线符合（）。

A、倾斜于三个投影轴B、垂直于ox轴C、垂直于oy轴D、垂直于oz轴正确答案：B12.如果物体的外形简单，内形复杂并且不对称，常用（）视图。

A、半剖B、局部剖C、阶梯剖D、全剖正确答案：D13.用于确定平面图形中某一形状大小的尺寸称为（）。

A、长度尺寸B、定形尺寸C、高度尺寸D、定位尺寸正确答案：B14.正投影的基本特性主要有真实性、积聚性、（）。

A、普遍性B、统一性C、收缩性D、特殊性正确答案：C15.表示组合体各组成部分相对位置的尺寸（）。

A、参考尺寸B、定形尺寸C、总体尺寸D、定位尺寸正确答案：D16.截平面与立体表面的交线称为（）A、截平面B、截断面C、截交线D、截切体正确答案：C17.在空间既不平行也不相交的两直线，叫（）直线。

1。

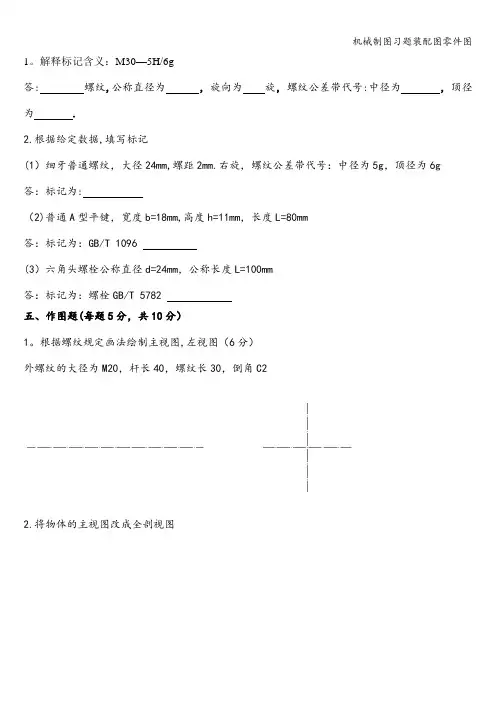

解释标记含义：M30—5H/6g答:螺纹,公称直径为，旋向为旋，螺纹公差带代号:中径为，顶径为 .2.根据给定数据,填写标记(1）细牙普通螺纹，大径24mm,螺距2mm.右旋，螺纹公差带代号：中径为5g，顶径为6g答：标记为:（2)普通A型平键，宽度b=18mm,高度h=11mm，长度L=80mm答：标记为：GB/T 1096(3）六角头螺栓公称直径d=24mm，公称长度L=100mm答：标记为：螺栓GB/T 5782五、作图题(每题5分，共10分）1。

根据螺纹规定画法绘制主视图,左视图（6分）外螺纹的大径为M20，杆长40，螺纹长30，倒角C22.将物体的主视图改成全剖视图六.阅读装配图回答问题（每空2分，共12分)1。

该装配图的名称叫，共由7种零件组成。

其表达方法是:主视图中采用了和局部剖视，俯视图采用了 A-A全剖视，另外还有一个C向局部视图和一个B—B移出剖面图. 2。

图中尺寸225和275是规格尺寸,表达千斤顶的高度行程是 ,φ65H9/h8是配合尺寸，其中φ65是尺寸,H9表示孔的公差带代号，表示轴的公差带代号,属于间隙配合.3.螺旋千斤顶的顶举重力是 .1。

解释标记含义：M20x2—5g6g—LH答:螺纹,公称直径为，旋向为旋，螺纹公差带代号：中径为，顶径为。

2.根据给定数据，填写标记(1)粗牙普通螺纹，大径30mm,右旋，螺纹公差带代号：中径为5H、顶径均为6g答：标记为：（2）普通B型平键，宽度b=18mm，高度h=11mm，长度L=80mm答:标记为:GB/T 1096（3)六角头螺栓公称直径d=26mm，公称长度L=100mm答：标记为：螺栓GB/T 5782五、作图题1.根据螺纹规定画法绘制主视图，左视图（6分）外螺纹的大径为M24，杆长40，螺纹长30，倒角C22.将物体的主视图取全剖视图六.阅读装配图回答问题（每空2分，共12分）1.该装配体的名称是，由 6种零件,数量共7个零件组成。

机械制图习题集杨辉答案一、单选题：1. 装配图中明细栏画在装配图右下角标题栏的（）方。

[单选题] *A．右方B．左方C．上方(正确答案)D．下方2. 两个零件在同一方向上只能有（）个接触面和配合面。

[单选题] *A．二B．一(正确答案)C．三D．四3. 表示机器或部件的图样称为（）。

[单选题] *A．零件图B．装配图(正确答案)C．轴侧图D．三视图4. 表示机器或部件外形轮廓的大小，即总长、总宽和总高的尺寸是（）。

[单选题] *A．规格（性能）尺寸B．装配尺寸C．安装尺寸D．总体尺寸(正确答案)5. 装配图中指引线指向所指部分的末端通常画（）。

[单选题] *A．圆点或箭头(正确答案)B．直线C．斜线D．圆圈6. 表示将部件安装到机器上或将整个机器安装到基座上所需的尺寸是（）。

[单选题] *A．规格（性能）尺寸B．装配尺寸C．安装尺寸(正确答案)D．外形尺寸7. 在装配图中，两个零件的非接触面画（）条轮廓线。

[单选题] *A．2(正确答案)B．3C．4D．18. 在装配图中，对于薄片零件或微小间隙，无法按其实际尺寸画出，或图线密集难以区分时，可采用（）。

[单选题] *A．夸大画法(正确答案)B．假想画法C．展开画法D．缩小画法9. 为了防止机器或部件内部的液体或气体向外渗漏，同时也避免外部的灰尘、杂质等侵入，必须采用装置（）。

[单选题] *A．密封(正确答案)B．防松C．紧固D．压紧10. 一张完整的装配图包括一组图形、必要的尺寸、技术要求和（）。

[单选题] * A．标题栏B．零件序号C．明细栏D．标题栏、零件序号和明细栏(正确答案)11. 在装配图中，为了表示与本部件的装配关系，但又不属于本部件的其他相邻零、部件时，可采用（）。

[单选题] *A．夸大画法B．假想画法(正确答案)C．展开画法D．缩小画法12. 机器或部件在工作时，由于受到冲击或振动，一些紧固件可能产生松动现象，因此在某些装置中需要采用（）结构。

《机械制图》练习题库与参考答案一、单选题（共10题，每题1分，共10分）1、后视图是（）。

A、由后向前投影B、由前向后投影C、由右向左投影D、由左向右投影正确答案：A2、下列符号中表示强制国家标准的是A、GBB、GB/TC、GB/ZD、GB/TB正确答案：A3、右视图是（）。

A、由后向前投影B、由前向后投影C、由右向左投影D、由左向右投影正确答案：C4、在绘制草图时，线条加深的顺序是（）。

A、先注尺寸和写字后加深图形;B、先加深圆或圆弧后加深直线;C、一边加深图形一边注尺寸和写字;D、加深图形和注尺寸及写字不分先后正确答案：B5、直线从属于平面的条件是一直线经过属于平面的（）。

A、四点B、两点C、三点D、一点正确答案：B6、看图的方向符号是用（）绘制在对中符号位置处的一个正三角形。

A、波浪线B、粗实线C、细实线D、点画线正确答案：C7、产品用放大一倍的比例绘图，在标题栏比例项中应填（）。

A、1×2B、放大一倍C、2:1D、1:2正确答案：C8、利用三角板配合丁字尺可画（）之斜线。

A、25°B、40°C、35°D、15°正确答案：D9、通过测量获得的某一孔、轴的尺寸称为（）。

A、基本尺寸B、极限尺寸C、实际尺寸D、尺寸偏差正确答案：C10、Α3 图纸的大小为（）。

A、210×297B、420×297C、841×594D、841×595正确答案：B二、多选题（共10题，每题1分，共10分）1、机件的视图表示法通常包括（）。

A、斜视图B、向视图C、左视图D、基本视图E、局部视图正确答案：ABDE2、垂直方向的平行尺寸应使（）A、大尺寸在内，小尺寸在外B、大尺寸在外，小尺寸在内C、字头朝左D、尺寸数字在尺寸线左侧E、以上都对正确答案：BCD3、尺寸注法的基本规则（）。

A、大小以尺寸为依据B、以 mm 为单位时，不必标符号C、每一尺寸只标一次D、尺寸必须标在主视图E、以上都对正确答案：ABC4、按基本要素标准化的程度可将螺纹分为（）。

1、判断装配图中的安装尺寸表示了装配图所表达的机器和部件中零件间的装配关系。

（）2、判断题装配图中某一零件的剖面符号一致性，可以帮助阅读者理解该零件的形状。

（）3、单选下面哪项不是阅读装配图的内容（）。

A.分析各零件的主要结构形状和作用，并了解装配体的尺寸和技术要求。

B.了解装配体的名称、用途及工作原理。

C.绘制零件视图。

D.弄清装配体的组成、零件间装配关系，了解装配体的装、拆步骤和方法。

4、单选拆画零件图的关键是将零件正确地从装配图中分离出来，下面哪项不是正确分离零件的方法。

（）A.通过投影规律识别该零件在其他视图上的轮廓B.通过零件的剖面符号分离零件C.通过装配图的技术要求分离零件D.通过零件的序号分离零件5、判断由装配图拆画零件图时，不需要重新确定零件图的视图表达方案，零件图的视图表达与装配图的视图表达方案相同即可。

（）6、判断由装配图拆画零件图时，在装配图中允许不画的零件工艺结构，在零件图中应全部补画出来。

（）7、单选下图轴承座俯视图采用了（）的画法。

A、假想画法B、简化画法C、剖视画法D、拆卸与剖视相结合8、填空题球阀装配图中，Φ16H11/d11是压盖和阀杆的配合尺寸，属于（）配合。

A、间隙配合B、过盈配合C、过渡配合9、上图中，G1表示（）。

A、普通螺纹连接B、55°密封管螺纹连接C、55°非密封管螺纹连接D、表面光洁度10、判断题球阀装配图中Φ25属于装配体的性能尺寸。

（）。

机械制图练习题一、基础知识类1. 简述机械制图的基本步骤。

3. 机械图样中常用的比例有哪些？4. 简述图线的种类及其用途。

5. 如何判断零件的内外形？二、投影作图类1. 绘制下列物体的三视图：a) 长方体b) 圆柱体c) 球体2. 根据给定的主视图和俯视图，补画左视图。

3. 给定一个物体的主视图，绘制其斜视图。

4. 绘制下列物体的正等轴测图：a) 六棱柱b) 四通管三、尺寸标注类1. 标注下列物体的尺寸：a) 平面图形b) 回转体c) 叠加体2. 简述尺寸标注的基本规则。

3. 如何进行圆角、倒角的尺寸标注？4. 在机械图中，哪些尺寸需要标注极限尺寸？四、零件图类a) 轴承座b) 传动齿轮c) 螺纹联接件a) 阀体b) 轴承盖3. 根据给定的零件图，编写零件加工工艺。

4. 简述零件图的技术要求包括哪些内容。

5. 如何在零件图中表示表面粗糙度？五、装配图类a) 减速器b) 液压系统2. 根据给定的装配图，拆画下列零件图：a) 轴承b) 联轴器a) 机床进给机构b) 汽车转向系统4. 简述装配图的作用及内容。

5. 如何在装配图中表示零件间的装配关系？六、综合应用类2. 给定一个机械装置的装配图，编写其拆装工艺。

3. 根据实际需求，设计一个简单的机械装置，并绘制其零件图和装配图。

5. 如何运用机械制图知识进行产品创新设计？七、标准件与常用件类1. 列举常用的标准螺纹类型及其特点。

a) 螺母b) 螺栓c) 销3. 简述键联接的类型及其应用。

a) 弹簧b) 滚动轴承c) 液压缸5. 如何在机械图中表示标准件和常用件？八、焊接图类1. 简述焊接符号的表示方法。

a) 角焊缝b) 搭接焊缝c) 对接焊缝5. 如何在焊接图中表示焊接工艺要求？九、计算机辅助设计类1. 简述AutoCAD的基本操作步骤。

2. 如何在AutoCAD中设置图层和线型？a) 正五边形b) 椭圆c) 斜齿轮4. 如何在SolidWorks中创建零件模型？a) 装配一个简单的机械装置b) 装配体的爆炸视图十、读图与绘图技能类1. 根据给定的零件实物，绘制其三视图。
