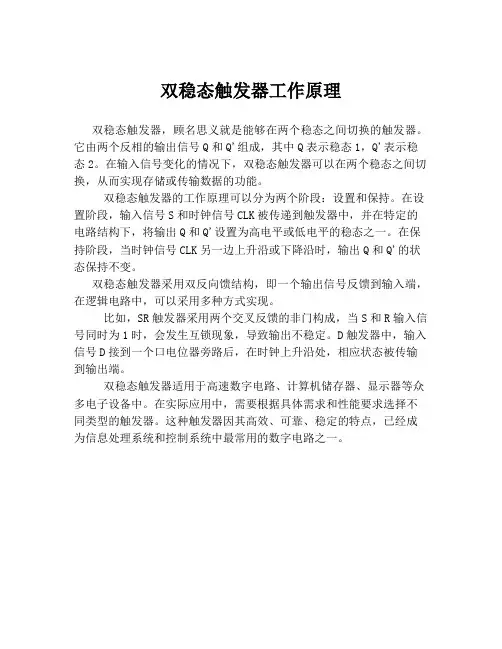

双稳态触发器工作原理
双稳态触发器，顾名思义就是能够在两个稳态之间切换的触发器。
它由两个反相的输出信号Q和Q'组成，其中Q表示稳态1，Q'表示稳态2。
在输入信号变化的情况下，双稳态触发器可以在两个稳态之间切换，从而实现存储或传输数据的功能。
双稳态触发器的工作原理可以分为两个阶段：设置和保持。
在设置阶段，输入信号S和时钟信号CLK被传递到触发器中，并在特定的电路结构下，将输出Q和Q'设置为高电平或低电平的稳态之一。
在保持阶段，当时钟信号CLK另一边上升沿或下降沿时，输出Q和Q'的状态保持不变。
双稳态触发器采用双反向馈结构，即一个输出信号反馈到输入端，在逻辑电路中，可以采用多种方式实现。
比如，SR触发器采用两个交叉反馈的非门构成，当S和R输入信号同时为1时，会发生互锁现象，导致输出不稳定。
D触发器中，输入信号D接到一个口电位器旁路后，在时钟上升沿处，相应状态被传输到输出端。
双稳态触发器适用于高速数字电路、计算机储存器、显示器等众多电子设备中。
在实际应用中，需要根据具体需求和性能要求选择不同类型的触发器。
这种触发器因其高效、可靠、稳定的特点，已经成为信息处理系统和控制系统中最常用的数字电路之一。
双稳态触发器工作原理
双稳态触发器是一种经典的数字逻辑电路，可以存储和改变电路的状态。
它由两个互补的门电路组成，通常是两个非门电路。
这些门电路以某种特定的方式连接在一起，形成一个稳定的反馈回路。
这种触发器的工作原理基于门延迟和反馈回路。
假设我们使用两个非门电路，一个称为P极性非门，另一个称为N极性非门。
当输入到P非门的电压电平为高电平时，N非门的电压电平为低电平，反之亦然。
触发器的初始状态取决于输入到它的电平。
在初始状态下，通过对输入信号加电压来改变触发器的状态。
具体步骤如下：
1. 当输入信号变为高电平时，P非门的输出将变为低电平。
这
将导致N非门的输出变为高电平，从而改变了触发器的状态。
2. 改变了状态后，我们将输入信号变为低电平。
此时，P非门
的输出将变为高电平，导致N非门的输出变为低电平。
触发
器将保持在此状态，直到再次改变输入信号的电平。
双稳态触发器因此得名，因为它可以在两个稳定的状态之间切换，而且只有在输入信号改变的时候才会改变其状态。
由于双稳态触发器只能存储一个位的信息，因此通常会被用来构建更复杂的电路和存储器单元。
总的来说，双稳态触发器是一种基本的数字逻辑电路，可以在
输入信号改变时存储和改变电路的状态。
它由两个互补的非门电路组成，通过延迟和反馈回路实现状态的稳定切换。
双稳态触发器的工作原理嘿，朋友！你有没有想过，在电子世界里，有这么一种神奇的小玩意儿，就像一个超级固执又超级听话的小精灵，这就是双稳态触发器。
今天呀，我就来给你好好唠唠它的工作原理。
我先给你讲个故事吧。
我有个朋友叫小李，他是个电子爱好者。
有一次，我们在他的小工作室里，他拿着一块电路板，上面就有双稳态触发器。
他神秘兮兮地跟我说：“你看这个小东西，别看它不起眼，它可有着大能耐呢！”我当时就好奇得不行，就像一只小猫看到了毛线球，眼睛都放光了。
那双稳态触发器到底是啥呢？简单来说，它就像是一个有两个稳定状态的小盒子。
这两个状态呀，就好比是两个人，一个是0状态，一个是1状态。
这两个状态可不会轻易改变，就像两个性格很倔强的人，一旦处在自己的状态里，就不想动了。
咱来想象一下这个过程啊。
假设这双稳态触发器是一个小房子，里面住着两个小精灵，一个叫0精灵，一个叫1精灵。
刚开始的时候呢，可能0精灵在房子里当家作主，这时候整个双稳态触发器就处于0状态。
那怎么才能让它变成1状态呢？这就需要有个外部的刺激，就像是有人来敲门，而且这个敲门的力量还得合适，这个合适的力量就是我们说的触发信号。
当这个触发信号来了之后，就像一阵魔法风，吹进了小房子。
这时候，1精灵就被唤醒了，它就把0精灵给挤到一边去了，然后1精灵开始当家作主，整个双稳态触发器就变成了1状态。
这个过程可不容易呢，就像在拔河比赛一样，0精灵也不想轻易放弃自己的地盘，但是如果触发信号这个外力足够强大，1精灵就能获胜。
我再给你举个更形象的例子吧。
双稳态触发器就像是一个有两个坑的小山坡，一个坑代表0状态，一个坑代表1状态。
有个小球在这个山坡上滚来滚去，刚开始小球在0坑里面，稳稳当当的。
这时候，你要是想让小球滚到1坑里面去，就得给它一个合适的推力，这个推力就是触发信号。
一旦有了这个推力，小球就会滚到1坑里面，然后就又稳稳地待在那里了。
你可能会问，那这个双稳态触发器有啥用呢？哎呀，用处可大了去了！比如说在计算机的内存里面，双稳态触发器就像是一个个小仓库管理员。
