职业教育中心学校2#教学综合楼工程落地式卸料平台专项方案施工单位:编制人: 年月日审核人: 年月日审批人: 年月日目录第一章工程概况 (2)第二章编制依据 (2)第三章平台搭设要求 (2)第四章落地平台计算书 (3)1、参数信息 (4)2、纵向支撑钢管计算 (5)3、横向支撑钢管计算 (6)4、扣件抗滑移的计算 (8)5、模板支架立杆荷载标准值(轴力)计算 (8)6、立杆的稳定性验算 (9)7、立杆的地基承载力计算 (10)第五章平台荷载试验及验收 (11)第六章脚手架的使用规定 (11)第七章脚手架拆除规定 (12)第八章安全管理 (12)第一章工程概况1、该工程为 xxx建设的教学综合楼，拟建于桂xx学校内。

2、由xx工程有限公司设计，建筑面积约11735.37m2（第一期建筑面积3890.58m2，第二期建筑面积7844.79 m2 。

第一期：地下室一层，地下室建筑面积：174.85 m2）地上主体五层、局部六层，工程总高20m 。

第二章编制依据钢管落地平台脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)《建筑结构荷载规范》(GB50009-2001)《钢结构设计规范》(GB50017-2003)等。

第三章平台搭设要求1、材料要求：钢管采用Φ48×3.5mm的热扎钢管。

钢管不得严重锈蚀、弯曲、变形，并刷油漆做防腐处理，扣件采用标准型的回转扣、直角扣对接扣，不得采用严重锈蚀或螺纹已被咬口的扣件。

2、落地式架，立杆横向间距为1.0m，立杆纵距为0.6m，步距1.5m。

落地立杆垂直稳放在5cm的木板上，地面基础必须夯实、整平；起步设纵横相连的扫地杆。

每一个楼层，设刚性拉结点，拉结件采用Φ48×3.5钢管与结构连结。

操作层脚手板满铺，四角用12#铁丝扎紧。

外立杆内侧采用密目式安全网封闭。

外周设剪刀撑重地面开始到顶；3、经检验合格的构配件应按品种、规格分类、堆放整齐、平稳，堆放场地不得有积水。

4、应清除搭设场地杂物，平整搭设场地，并使排水畅通。

5、平台底座面标高宜高于自然地坪50mm，在基槽回填完毕后用C15混凝土浇筑50mm 厚。

6、平台基础经验收合格后。

7、平台必须配合施工进度搭设，从二层开始每层搭设一个平台。

8、每搭完一步平台后，应按规范JGJ 130—2001表8.2.4的规定校正步距、纵距、横距及立杆的垂直度。

9、底座安放应符合下列规定：1）底座、垫板均应准确地放在定位线上；2）垫板采用长度不少于２跨、厚度不小50mm的木垫板。

10、立杆搭设应符合下列规定：1）严禁将外径48mm与51mm的钢管混合使用；2）相邻立杆的对接扣件不得在同一高度内，错开距离应符合JGJ 130—2001第6.3.5条的规定；3）开始搭设立杆时，应设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除；4）当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件；5）顶层立杆搭接长度与立杆顶端伸出建筑物的高度应符合JGJ 130—2001第6.3.5、6.3.6条的规定。

11、纵向水平杆搭设应符合下列规定：1）纵向水平杆的搭设应符合JGJ 130—2001第6.2.1条的构造规定；2）在封闭型平台的同一步中，纵向水平杆应四周交圈，用直角扣件与内外角部立杆固定。

第四章落地平台计算书根据工程需要落地卸料平台平面搭设尺寸为3m宽×4.8mm长，最高搭设高度至八层楼面，标高为：20.2m，室内外高差按1.8m计，可知最高搭设高度为22m。

使用时逐层往上搭设，平台往外挑100mm，见剖面图本方案按平台最大高度考虑，最大堆放荷载为1t/m2，每平米使用荷载不能超过0.8t，平台上每平米堆放木方及多层板的高度≤0.5m，单次堆放2.1m长碗口杆时不超过50根，单次堆放1.2m长碗口杆时不超过100根，单次堆放0.6m长碗口杆时不超过200根。

卸料平台的立杆纵距0.6m、横距1.0m、步距1.5m，脚手架搭设高度：22m，钢管类型(mm):Φ48×3.5，扣件连接方式：平台板下钢管采用双扣件，其他采用单扣件，扣件抗滑承载力系数:0.80，立杆上端伸出至模板支撑点的长度0.30m，平台底钢管间距离200mm。

脚手板自重:0.35kN/m2；栏杆自重:0.15kN/m；材料堆放最大荷载:10kN/m2；施工均布荷载标准值:1kN/m2。

1、参数信息⑴基本参数立杆横向间距或排距l a(m):1.00，立杆步距h(m)：1.50；立杆纵向间距l b(m):0.60，平台支架计算高度H(m)：22.00；立杆上端伸出至模板支撑点的长度a(m):0.10，平台底钢管间距离(mm)：300.00；钢管类型:Φ48×3.0，扣件连接方式：双扣件，取扣件抗滑承载力系数:0.80；⑵荷载参数脚手板自重(kN/m2):0.350；栏杆自重(kN/m):0.150；材料堆放最大荷载(kN/m2):10.000；施工均布荷载(kN/m2):1.000；⑶地基参数地基土类型:砂土；地基承载力标准值(kPa):180.00；立杆基础底面面积(m2):0.25；地基承载力调整系数:1.00。

2、纵向支撑钢管计算纵向钢管按照均布荷载下连续梁计算，截面几何参数为截面抵抗矩 W=4.49 cm3；截面惯性矩 I=10.78cm4；纵向钢管计算简图⑴荷载的计算①脚手板自重(kN/m)：q11=0.35×0.3=0.105kN/m；②堆放材料的自重线荷载(kN/m)：q12=10×0.3=3kN/m；③施工荷载标准值(kN/m)：p1=1×0.3=0.3kN/m⑵强度验算依照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)5.2.4规定，纵向支撑钢管按三跨连续梁计算。

最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和；最大弯矩计算公式如下:M=0.1q1l2+0.117q2l2最大支座力计算公式如下:N=1.1q1l + 1.2q2l均布恒载：q1=1.2 × q11= 1.2×0.105=0.126kN/m；均布活载：q2=1.4×0.3+ 1.4 ×3=4.62kN/m；最大弯距 M max=0.1×0.126×12 + 0.117 ×4.62×12=0.553kN·m ；最大支座力 N=1.1×0.126×1 + 1.2×4.62×1=5.683kN；最大应力σ=M max / W=0.553×106 / (4490)=123.194N/mm2；纵向钢管的抗压强度设计值 [f]=205N/mm2；纵向钢管的计算应力 123.194N/mm2小于纵向钢管的抗压设计强度 205N/mm2，满足要求！⑶挠度验算最大挠度考虑为三跨连续梁均布荷载作用下的挠度；计算公式如下:ν=0.667ql4/100EI均布恒载:q k=q ll=0.105kN/m；ν=0.677 ×0.105×10004/(100×2.06×105×107800)=0.032 mm；纵向钢管的最大挠度为 0.032 mm 小于纵向钢管的最大容许挠度 1000/150与10 mm，满足要求！3、横向支撑钢管计算支撑钢管按照集中荷载作用下的三跨连续梁计算；集中荷载P取板底纵向支撑钢管传递力，P =5.683kN；支撑钢管计算简图支撑钢管计算弯矩图(kN·m)支撑钢管计算变形图(mm)支撑钢管计算剪力图(kN) 最大弯矩 M max=0.597kN·m ；最大变形νmax=0.634 mm ；最大支座力 Q max=12.218kN ；最大应力σ= 132.915N/mm2；横向钢管的计算应力 132.915N/mm2小于横向钢管的抗压强度设计值 205N/mm2，满足要求！支撑钢管的最大挠度为 0.634 mm 小于支撑钢管的最大容许挠度 600/150与10 mm，满足要求！4、扣件抗滑移的计算按照《建筑施工扣件式钢管脚手架安全技术规范培训讲座》刘群主编，P96页，双扣件承载力设计值取16.00kN，按照扣件抗滑承载力系数0.80，该工程实际的旋转双扣件承载力取值为12.80kN 。

R ≤Rc其中 Rc -- 扣件抗滑承载力设计值,取12.80kN；纵向或横向水平杆传给立杆的竖向作用力设计值 R= 12.218kN；R < 12.80kN,所以双扣件抗滑承载力的设计计算满足要求！5、模板支架立杆荷载标准值(轴力)计算作用于模板支架的荷载包括静荷载、活荷载和风荷载。

⑴静荷载标准值包括以下内容①脚手架的自重(kN)：N G1=0.129×22=2.84kN；②栏杆的自重(kN)：N G2=0.15×0.6=0.09kN；③脚手板自重(kN)：N G3=0.35×0.6×1=0.21kN；经计算得到，静荷载标准值 N G=N G1+N G2+N G3=3.14kN；⑵活荷载为施工荷载标准值产生的荷载经计算得到，活荷载标准值 N Q=1×0.6×1+10×0.6×1=6.6kN；⑶因不考虑风荷载,立杆的轴向压力设计值计算公式N=1.2N G + 1.4N Q=1.2×3.14+ 1.4×6.6=13.008kN；6、立杆的稳定性验算立杆的稳定性计算公式:σ=N/φAK H≤ [f]其中 N ---- 立杆的轴心压力设计值(kN) ：N=13.008kN；φ ------- 轴心受压立杆的稳定系数,由长细比 L o/i 查表得到；i ---- 计算立杆的截面回转半径(cm) ：i=1.59 cm；A ---- 立杆净截面面积(cm2)：A=4.24 cm2；W ---- 立杆净截面模量(抵抗矩)(cm3)：W=4.49 cm3；σ------- 钢管立杆最大应力计算值 (N/mm2)；[f] ---- 钢管立杆抗压强度设计值：[f] =205N/mm2；K H ----高度调整系数：K H=1/(1+0.005×(22-4))=0.917；L0 ---- 计算长度 (m)；如果完全参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)，由公式(1)或(2)计算l0=k1μh (1)l0=h+2a (2)k1---- 计算长度附加系数，取值为1.167；μ ---- 计算长度系数，参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)表5.3.3；μ= 1.7；a ---- 立杆上端伸出顶层横杆中心线至模板支撑点的长度；a=0.1 m；公式(1)的计算结果：立杆计算长度 L0=k1μh=1.167×1.7×1.5=2.976 m；L0/i=2975.85 / 15.9=187 ；由长细比 l0/i 的结果查表得到轴心受压立杆的稳定系数φ= 0.205 ；钢管立杆受压应力计算值；σ =13008.24 /( 0.205×424 )= 149.658N/mm2；钢管立杆稳定性验算σ=149.658N/mm2小于钢管立杆抗压强度设计值[f]=205N/mm2，满足要求！公式(2)的计算结果：L0/i=1700 / 15.9=107 ；由长细比 l0/i 的结果查表得到轴心受压立杆的稳定系数φ= 0.537 ；钢管立杆受压应力计算值；σ =13008.24 /( 0.537×424 )= 57.132N/mm2；钢管立杆稳定性验算σ=57.132N/mm2小于钢管立杆抗压强度设计值[f]=205N/mm2，满足要求！如果考虑到高支撑架的安全因素，适宜由公式(3)计算l0=k1k2(h+2a) (3)k2 -- 计算长度附加系数，按照表2取值1.061 ；公式(3)的计算结果：L0/i=2104.918 / 15.9=132 ；由长细比 l0/i 的结果查表得到轴心受压立杆的稳定系数φ= 0.386 ；钢管立杆受压应力计算值；σ =13008.24 /( 0.386×424 )= 79.481N/mm2；钢管立杆稳定性验算σ=79.481N/mm2小于钢管立杆抗压强度设计值[f]=205N/mm2，满足要求！模板承重架应尽量利用剪力墙或柱作为连接连墙件，否则容易存在安全隐患。

合集下载

落地卸料平台方案.docx

落地卸料平台方案.docx

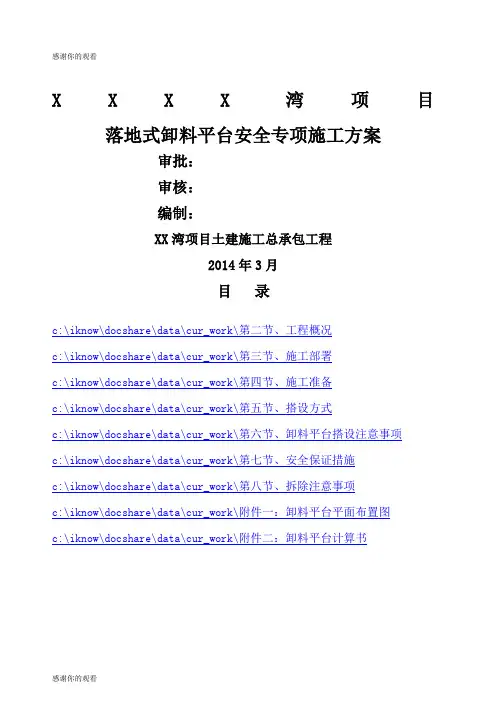

X X X X湾项目落地式卸料平台安全专项施工方案审批：审核：编制：XX湾项目土建施工总承包工程2014年3月目录c:\iknow\docshare\data\cur_work\第二节、工程概况c:\iknow\docshare\data\cur_work\第三节、施工部署c:\iknow\docshare\data\cur_work\第四节、施工准备c:\iknow\docshare\data\cur_work\第五节、搭设方式c:\iknow\docshare\data\cur_work\第六节、卸料平台搭设注意事项c:\iknow\docshare\data\cur_work\第七节、安全保证措施c:\iknow\docshare\data\cur_work\第八节、拆除注意事项c:\iknow\docshare\data\cur_work\附件一：卸料平台平面布置图c:\iknow\docshare\data\cur_work\附件二：卸料平台计算书第一节、编制依据1、X XXX湾项目施工组织设计；2、X XXX湾工程施工图纸；3、建筑施工安全检查标准（JGJ59—2011）；4、《建筑结构荷载规范》(GB 50009-2012)；5、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130－2011）；6、《建筑施工安全检查标准》（JGJ59－2011）；7、《钢管脚手架扣件》（GB15831-2006）；8、《建筑施工高处作业安全技术规程》（JGJ80-91）。
