KEB-F5-M / S变频器调试方法0. 异步电机V/F(开环)控制断开使能,变频器处于NOP状态。
选择控制类型,CS0=0开环。
输入电机参数:DR00 额定电流(参数在电机铭牌上)DR01 额定转速DR02 额定电压DR03 额定功率DR04 功率因数DR05 额定频率启动电机参数:FR10=2输入必要的电压提升:UFO仁输入编码器线数EC01/EC11= 确认编码器接口类型EC00/EC10=检查编码器的接口和截至频率:F limit >线数X N max/60实际速度值源的选择(编码器通道)CS0仁0/1闭合使能,数字量启动运行参数:0.OP.0=2 0.OP.仁0 0.OP.2=1 0.OP.3=转速电机如果反转:交换电机两相RU09显示为负:改变编码器布线或改变EC06值如果RU09=RU01-滑差,初步调试成功。
在上述基础上,输入必要的模拟量控制参数,即为模拟量开环控制。

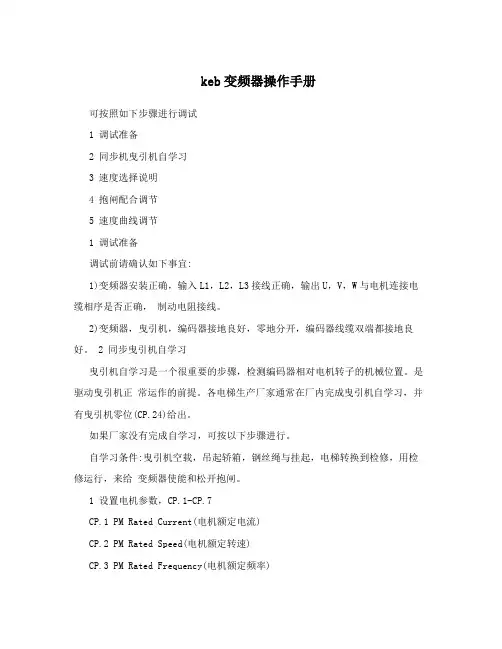

1 . 异步电机闭环控制:(ud02=4/5/6/7)(F5-M)2. 永磁同步电机控制:断开使能,变频器处于NOP状态,FRO仁-4, UD2=8 / 9/10/11。

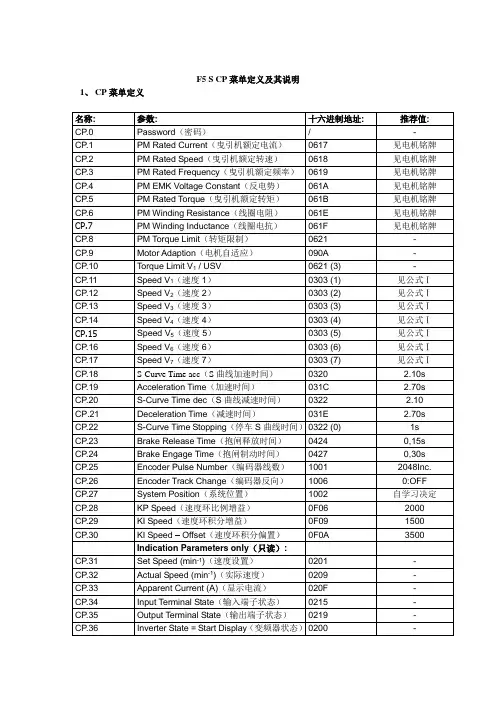

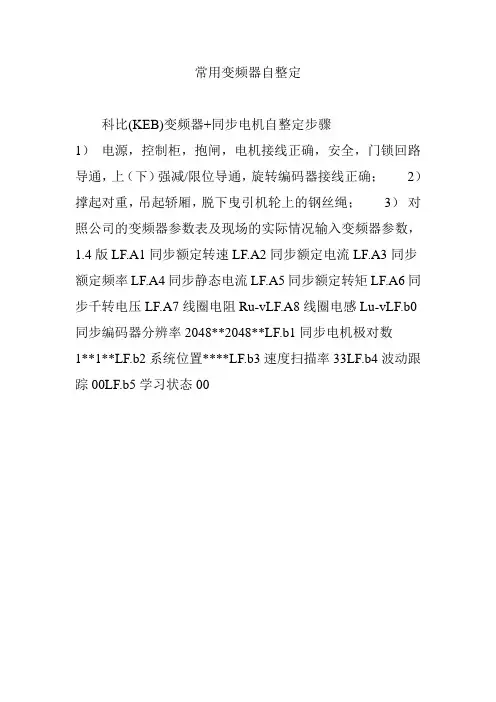

(F5-S)ECOO=(确认编码类型),ECO仁编码器线数输入正确的电机参数DR27额定转矩DR24额定转速DR25额定频率DR23额定电流DR26 EMK 电压DR30绕组电抗DR31绕组电感DR28零速电流电机参数自适应FR10=2永磁同步电机磁极零位自学习:(1—4)1. EC02=22062. 闭合使能3. 观察RU15变化直到额定电流(一般小于额定0.1A)约2分钟,观察EC02值不再变化。
4. 断开使能。
(零位已找到)5. 如果上述过程中出现 E.ENC报警,断开使能,改变EC06(如果原来为0则改为1,原来为1则改为0)重复1 —4。
闭合使能,0.OP.0=2 0.OP.1=0 0.OP.2=1(正转)检查O.CS.O=4 O.CS.15=20.0卩.3=需要的转速如果发现电机反转,断开使能,改变EC06(原来为0/ 1,则改为16/17),再次闭合使能。
