医学电子学习题解答

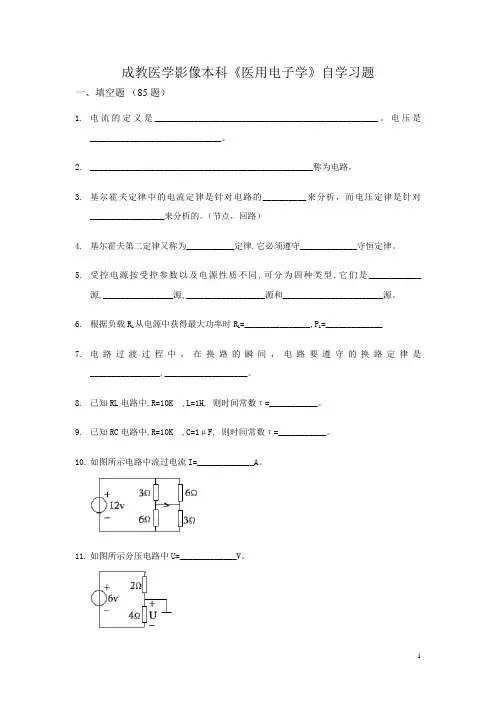

成教医学影像本科《医用电子学》自学习题一、填空题（85题）1.电流的定义是___________________________________________________。

电压是______________________________。

2.___________________________________________________称为电路。

3.基尔霍夫定律中的电流定律是针对电路的__________来分析，而电压定律是针对_________________来分析的。

（节点，回路）4.基尔霍夫第二定律又称为___________定律.它必须遵守_____________守恒定律。

5.受控电源按受控参数以及电源性质不同,可分为四种类型.它们是____________源,________________源,__________________源和_______________________源。

6.根据负载R L从电源中获得最大功率时R L=_______________,P L=_____________7.电路过渡过程中，在换路的瞬间，电路要遵守的换路定律是________________,___________________。

8.已知RL电路中,R=10K ,L=1H, 则时间常数τ=___________。

9.已知RC电路中,R=10K ,C=1μF, 则时间常数τ=___________。

10.如图所示电路中流过电流I=_____________A。

11.如图所示分压电路中U=_____________V。

12. 如图所示电路中共有_____________个回路。

13. 如右电路图中流过电流 I =________A 。

14. 如右电路图中:电压U=_______V 。

15. 正弦交流信号mV t u )30t Sin(10022)(0+=π，则其电压有效值为____________，频率f=____________，初相位θ=_________________。

智慧树知到《生物医学电子学》章节测试答案第一章1、运算放大器的名字由来是A.速度快B.增益高C.输出幅值大D.输入电阻大答案: 增益高2、运算放大器的A.输入幅值与输出幅值都可以超过其供电电源B.输入幅值与输出幅值都可以等于其供电电源C.输入幅值与输出幅值只能在供电电源范围以内答案: 输入幅值与输出幅值只能在供电电源范围以内3、普通运算放大器的开环增益为A.100B.1000C.10000D.100000答案: 100004、双极性运算放大器的输入电阻为A.1kB.10kC.100kD.1ME.10MF:>100M答案:1M5、输入电阻最高的运算放大器是A.双极性B.结型场效应管C.CMOS答案: CMOS第二章1、设计三极管放大电路需要A.选择准确b值的三极管B.采用深度负反馈C.限制输入信号的大小D.增加集电极电阻以提高放大倍数答案: 采用深度负反馈2、反相放大器不需要在正输入端加平衡电阻场合是A.精密直流信号放大B.微弱交流信号放大C.采用CMOS型运算放大器D.输入电阻和反馈电阻在10k～100k的量级时答案: 微弱交流信号放大,采用CMOS型运算放大器,输入电阻和反馈电阻在10k～100k的量级时3、仪器中使用差动测量的原因是A.可以实现高共模抑制比B.可以实现高增益C.可以实现相对测量答案: 可以实现相对测量4、用运算放大器构成交流反相放大器，以下参数影响不大的是：A.输入偏置电流及其失调B.输入失调电压及其温漂C.白噪声D.电源抑制比答案: 输入偏置电流及其失调,输入失调电压及其温漂5、设计低噪声直流信号放大器选择运算放大器的主要参数是A.高输入阻抗B.单位增益带宽C.高压摆率D.失调电压E.失调电压温漂与失调电流温漂F:输出电阻答案: 失调电压,失调电压温漂与失调电流温漂第三章1、设计三极管放大电路时需要A.应用深度负反馈B.准确地选择三极管的电流放大倍数C.了解三极管本身的输入电阻答案:A2、设计三极管放大电路时至少用到A.微变等效电路B.深度负反馈C.基尔霍夫电压定律D.欧姆定律E.基尔霍夫电流定律F:戴维南定律答案:微变等效电路、深度负反馈、基尔霍夫电压定律、欧姆定律、基尔霍夫电流定律3、反相放大器的输入电阻的选择依据是A.前级放大器的驱动能力B.运算放大器的输入电流C.大家的习惯D.容易得到的电阻阻值E.电阻的稳定性F:是否容易受到干扰答案:前级放大器的驱动能力、运算放大器的输入电流、是否容易受到干扰4、一般情况下，反相放大器输入电阻范围在A.几十欧姆至几百欧姆B.几百欧姆至几k欧姆C.几k欧姆至几十k欧姆D.几十k欧姆至几百k欧姆E.几百k欧姆至几M欧姆F:几M欧姆至几十M欧姆答案:几百欧姆至几k欧姆、几k欧姆至几十k欧姆、几十k欧姆至几百k欧姆、几百k欧姆至几M欧姆5、一般情况下，反相放大器可以具有A.高通滤波器功能B.低通滤波器功能C.带通滤波器功能D.带阻滤波器功能答案:高通滤波器功能、低通滤波器功能、带通滤波器功能第四章1、1/(1+x)在x<1时其麦克劳林级数是A.交错调和级数B.正交级数C.发散级数D.收敛级数答案:交错调和级数、收敛级数2、1/(1+x)在x<1时其麦克劳林级数计算到n次项近似值的误差A.<1/10B.<1/100C.<1/nD.<1/x^n的绝对值答案:<1/x^n的绝对值3、本课说明，数学在电子学中的作用A.有一点点B.比较大C.电子学离不开数学答案:电子学离不开数学4、电路的设计精度达到A.十分之一就可以B.百分之一就可以C.千分之一就可以D.万分之一就可以E.越高越好答案:万分之一就可以5、以下说法正确的是A.密勒定律是一个等效电路，不能实现B.密勒定律是关于有放大器的双端口电路反馈电阻与输入电阻的等效关系C.密勒定律中的放大器可以把常规电阻等效成“负”电阻D.密勒定律中的放大器中的电阻也可以是电容E.密勒定律中的放大器中的电阻也可以是电感答案:第五章1、任何一项测量，哪怕是测量“输入电阻”这样简单的参数，也必须在测量前了解和确定的信息是A.被测量的性质B.被测量的大致范围C.测量的限制条件D.测量时可能受到的干扰与影响E.测量仪器的性能F:测量方法的选择G:被测量的定义答案:被测量的性质、被测量的大致范围、测量的限制条件、测量时可能受到的干扰与影响、测量仪器的性能、测量方法的选择、被测量的定义2、普通3位半数字万用表的直流电压档的最小挡位是A.1mVB.2mVC.10mVD.20mVE.100mVF:200mVG:1VH:2V答案:2mV3、为什么不能用数字万用表的电阻档测量带电的电阻A.可能有高压击穿万用表B.可能有大电流烧毁万用表C.不可能测量准确答案:不可能测量准确4、普通双极性运算放大器的开环输入电阻的量级为A.10的5次方B.10的6次方C.10的7次方D.10的8次方E.10的9次方F:10的10次方G:10的11次方H:10的12次方答案:10的8次方5、跟随器的输入电阻需要带电测量的原因A.电路有负反馈在工作B.符合定义C.测量得到的电阻值比不带电时的高D.必定有偏置电流的影响答案:电路有负反馈在工作，符合定义。

医学电子学基础课后练习题含答案第一部分：选择题1.诱导电位的幅度与电刺激强度的关系是：A. 正比例关系B. 反比例关系C. 平方反比例关系D. 无关系答案：A2.消失电极是指：A. 测试电极B. 参考电极C. 差动电极D. 接地电极答案：B3.以下哪种生物电信号是直流信号？A. 心电信号B. 脑电信号C. 肌电信号D. 皮肤电信号答案：D4.在脑电信号的采集中，以下哪个频率范围的信号是需要滤波：A. 0-0.5HzB. 1-10HzC. 10-100HzD. 1-100Hz答案：D5.在音频信号的压缩中，以下哪个参数对音质影响最大：A. 压缩比B. 阈值C. 攻击时间D. 发布时间答案：A第二部分：填空题1.用一字表示组成脑电信号的神经细胞。

答案：神经元2.EEG信号的测试采样率常见的值为_____Hz。

答案：2563.音频信号压缩方式中，动态范围输出被缩小到的值被称为______。

答案：压缩动态范围4.过零率是指信号波形______次穿越参考线。

答案：正/负5.EMG信号在测试时需要使用______滤波器滤波。

答案：高通第三部分：问答题1.什么是生物电学？答：生物电学是研究生物体内的电现象及其相互作用的学科，主要涉及生物电现象的产生、传输、刺激、测量、信号处理和应用等方面。

2.什么是EEG信号？答：EEG信号是指产生于脑部的电信号，通过头皮、骨盖及软组织传导至头皮表面，经过采样、模拟/数字转换和进一步处理后形成的生物电信号。

3.什么是差动放大器？答：差动放大器是一种电子放大电路，它利用两个输入端口的差异信号而将它们放大。

在生物电信号的采集中，差动放大器用于消除来自环境/外部干扰的信号。

4.什么是阈值？答：阈值是指在使用压缩器进行音频信号压缩的过程中，所设定的最低信号强度。

当信号的强度超过此阈值时，压缩器开始工作。

5.什么是过零率？答：过零率指信号波形穿越参考线的次数。

在生物电信号中，过零率通常用于测量心电信号的R波，用于R-R间期的计算。

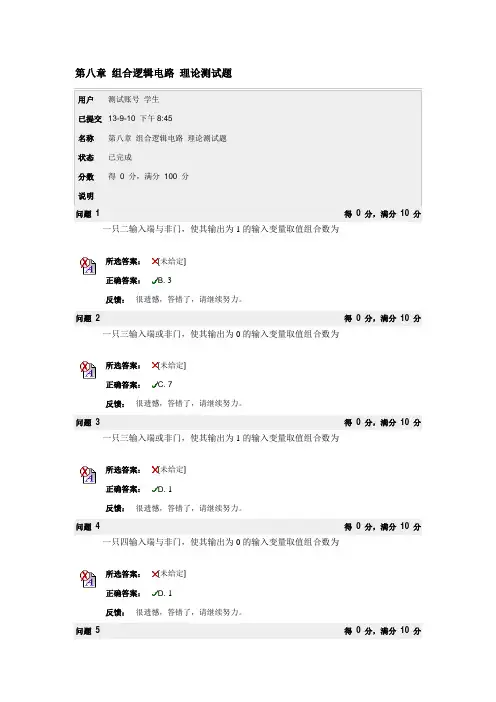

第八章 组合逻辑电路 理论测试题用户测试账号 学生已提交 13-9-10 下午8:45 名称 第八章 组合逻辑电路 理论测试题状态 已完成分数 得 0 分，满分 100 分 说明问题 1得 0 分，满分 10 分一只二输入端与非门，使其输出为1的输入变量取值组合数为所选答案： [未给定] 正确答案：B. 3反馈： 很遗憾，答错了，请继续努力。

问题 2 得 0 分，满分 10 分一只三输入端或非门，使其输出为0的输入变量取值组合数为所选答案： [未给定] 正确答案：C. 7反馈： 很遗憾，答错了，请继续努力。

问题一只三输入端或非门，使其输出为1的输入变量取值组合数为所选答案： [未给定] 正确答案：D. 1反馈： 很遗憾，答错了，请继续努力。

问题一只四输入端与非门，使其输出为0的输入变量取值组合数为所选答案： [未给定] 正确答案：D. 1反馈： 很遗憾，答错了，请继续努力。

问题下列原件中不属于组合逻辑电路的是所选答案：[未给定]正确答案： A. 移位寄存器反馈：很遗憾，答错了，请继续努力。

问题组合逻辑电路所选答案：[未给定]正确答案： D. 不含反馈电路反馈：很遗憾，答错了，请继续努力。

问题下列哪个集成门电路不能实现线与所选答案：[未给定]正确答案： D. TTL与非门反馈：很遗憾，答错了，请继续努力。

问题下列哪个电路不是分立元件门电路所选答案：[未给定]正确答案： D. 集电极开路门电路反馈：很遗憾，答错了，请继续努力。

问题写出如图3所示组合逻辑电路的与或表达式所选答案：[未给定]正确答案： D.反馈： 很遗憾，答错了，请继续努力。

问题下列逻辑等式中不成立的是所选答案： [未给定] 正确答案：A.反馈： 很遗憾，答错了，请继续努力。

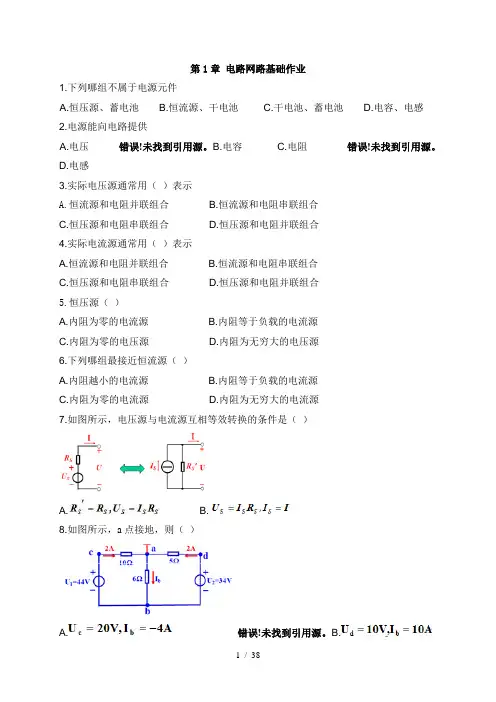

第1章电路网路基础作业1.下列哪组不属于电源元件A.恒压源、蓄电池B.恒流源、干电池C.干电池、蓄电池D.电容、电感2.电源能向电路提供A.电压错误!未找到引用源。

B.电容C.电阻错误!未找到引用源。

D.电感3.实际电压源通常用（）表示A.恒流源和电阻并联组合B.恒流源和电阻串联组合C.恒压源和电阻串联组合D.恒压源和电阻并联组合4.实际电流源通常用（）表示A.恒流源和电阻并联组合B.恒流源和电阻串联组合C.恒压源和电阻串联组合D.恒压源和电阻并联组合5.恒压源（）A.内阻为零的电流源B.内阻等于负载的电流源C.内阻为零的电压源D.内阻为无穷大的电压源6.下列哪组最接近恒流源（）A.内阻越小的电流源B.内阻等于负载的电流源C.内阻为零的电流源D.内阻为无穷大的电流源7.如图所示，电压源与电流源互相等效转换的条件是（）A. B.8.如图所示，a点接地，则（）A.错误!未找到引用源。

B.错误!未找到引用源。

C.错误!未找到引用源。

D.9.下列哪个电源是独立源（）A.电压控制电压源B.电流控制电流源C.电压控制电流源D.电流源、电压源10.如图所示，R2两端电压U R2=（）VA.1.2B.5.0C.6.2D.3.81 2 3 4 5 6 7 8 9 10D A C A C D A D D C第2章半导体器件作业1.关于本征半导体载流子，下面描述错误的是：错误!未找到引用源。

A.自由电子和空穴总是成对出现。

B.电子可以自由移动，空穴不能自由移动。

C.在温度升高和受光照射时，载流子的数目将增加。

D.自由电子和空穴在外电场作用下，运动方向相反，形成的电流方向相同，总电流是两者之和。

2.N型半导体A.自由电子和空穴的浓度相等B.自由电子的浓度小于空穴的浓度C.自由电子的浓度大于空穴的浓度D.自由电子和空穴的浓度无法确定3.PN结在未达到平衡前存在两种载流子的运动，即A.载流子的浓度差引起的多子的漂移，电场引起的少子的扩散B.载流子的浓度差引起的多子的漂移，电场引起的少子的漂移C.载流子的浓度差引起的多子的扩散，电场引起的少子的扩散D.载流子的浓度差引起的多子的扩散，电场引起的少子的漂移4.PN结加正向电压，则A.内电场增强B.PN结电阻呈现无穷大C.PN结变厚D.有利于多子的扩散5.如图所示，二极管的导通压降是0.7V，则A.U O1=4.3v，U O2=0.7vB.U O1=5v，U O2=0.7vC.U O1=0v，U O2=5vD.U O1=5v，U O2=0v6.如图所示，二极管的导通压降是0.7V，则A.D导通，U O=-7.3vB.D导通，U O=6vC.D截止，U O=6vD.D截止，U O=-8v7.用万用表测三电极的参数为U BE =0.7V、U CE =0.3V，则A.三极管是处于饱和状态B.三极管是PNP型C.三极管是处于放大状态D.三极管是处于截止状态8.用万用表测三电极的参数为U BE =-0.3V、U CE =-4V，则A.三极管是处于截止状态B.三极管是NPN型C.三极管是处于放大状态D.三极管是处于饱和状态9.用万用表测三电极的参数为U BE =0.7V、U CE =5V，则A.三极管是处于截止状态B.三极管是PNP型C.三极管是硅材料D.三极管是处于饱和状态10.用万用表测三电极的三个管脚对地电位分别为U A =-9V、U B =-6V、U C=-6.2V，，则可以判断A.A是集电极，B是基极，C发射极B.三极管是PNP型C.三极管是硅材料D.三极管是处于饱和状态1 2 3 4 5 6 7 8 9 10D C D D A C A C C B 错误!未找到引用源。

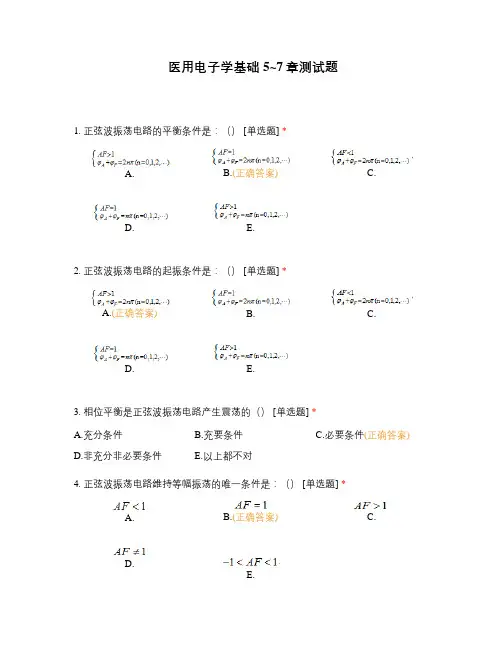

医用电子学基础5~7章测试题1. 正弦波振荡电路的平衡条件是：（） [单选题] *A. B.(正确答案) C.D. E.2. 正弦波振荡电路的起振条件是：（） [单选题] *A.(正确答案)B.C.D. E.3. 相位平衡是正弦波振荡电路产生震荡的（） [单选题] *A.充分条件B.充要条件C.必要条件(正确答案)D.非充分非必要条件E.以上都不对4. 正弦波振荡电路维持等幅振荡的唯一条件是：（） [单选题] *A. B.(正确答案) C.D.E.5. 正弦波振荡电路中选频网络的作用是：（） [单选题] *A.放大微弱的输入信号B.引入正反馈C.稳定振幅D.确定频率(正确答案)E.产生震荡6. RC正弦波振荡电路中“RC”是指（） [单选题] *A.正反馈网络由RC元件组成B.放大环节由RC元件组成C.选频网络由RC元件组成(正确答案)D.稳幅环节由RC元件组成E.振荡电路由RC元件组成7. RC移相式桥式振荡电路的优点（） [单选题] *A.结构简单、成本低(正确答案)B.选频作用好C.振荡频率易调整D.输出信号稳定E.可用于稳定性要求高的场合8. LC振荡电路名称的由来（） [单选题] *A.LC串联谐振回路作为选频网络B.LC并联谐振回路作为选频网络(正确答案)C.LC元件引入正反馈D.LC元件作为稳幅环节E.LC元件作为放大环节9. 石英晶体振荡电路的频率稳定度可达：（） [单选题] *A. B. C.D. E.(正确答案)10. 石英晶体作为振荡电路是利用其具有（） [单选题] *A.电压效应B.压电效应(正确答案)C.机电效应D.谐振效应E.机械效应11. 石英晶体正弦波振荡电路的振荡频率由（）决定 [单选题] *A.晶体电容B.晶体电感C.晶体尺寸(正确答案)D.晶体质量E.晶体振荡速度12. 石英晶体谐振器的性质（） [单选题] *A.随频率的改变而变化B.随振幅的改变而变化C.随电路结构的改变而变化D.随晶体尺寸的改变而变化(正确答案)E.以上说法都不对13. 在并联型石英晶体振荡电路中，石英晶体呈（） [单选题] *A.容性B.感性(正确答案)C.阻性D.混合性E.不稳定性14. 在串联型石英晶体谐振电路中，石英晶体呈（） [单选题] *A.纯阻性(正确答案)B.感性C.容性D.LC性E.不稳定性15. 方波产生电路由（）构成 [单选题] *A.电压比较器和积分电路B.RC充放电电路和电压比较器(正确答案)C.RC充放电电路和积分电路D.RC充放电电路和比例运算电路E.电压比较器和微分电路16. 三角波产生电路由（）构成 [单选题] *A.电压比较器和积分电路(正确答案)B.电压比较器和微分电路C.电压比较器和比例运算电路D.电压比较器和减法器E.电压比较器和加法器17. 直流稳压电源中滤波环节的作用是（） [单选题] *A.将交流电压变成脉动的直流电压B.滤去脉动直流电压中的高次谐波(正确答案)C.保持输出直流电压的稳定性D.变成符合整流要求的交流电压E.消耗电能18. 直流稳压电压中整流环节的作用是（） [单选题] *A.将交流电压变成脉动的直流电压(正确答案)B.滤去脉动直流电压中的高次谐波C.保持输出直流电压的稳定性D.变成符合整流要求的交流电压E.消耗电能19. 整流电路是利用（） [单选题] *A.二极管的稳压特性B.二极管的反向击穿特性C.二极管的变容型D.二极管的单向导电性(正确答案)E.二极管的发光特性20. 整流电路如图所示，已知输入电压为一如图所示正弦波，则UD1为：（）[单选题] *A. B.(正确答案) C.D.E.以上都不对21. 题干如上题，则Uo为：（） [单选题] *A. B. C.(正确答案)D.E.以上都不对22. 单相桥式整流电路的脉动系数s（） [单选题] *A.1.57B.0.9C.0.67(正确答案)D.1.67E.0.5723. 整流电路中，我们希望其脉动系数s（） [单选题] *A.大一些B.适中C.根据电路设计要求而定D.小一些(正确答案)E.以上都不对24. 电容滤波电路是利用电容器（） [单选题] *A.两端的电压不能跃变的原理(正确答案)B.通交流隔直流的原理C.通高频阻低频的原理D.充放电原理E.以上都不对25. 电感滤波电路是利用（） [单选题] *A.电感元件通直流阻交流原理B.电感元件通低频阻高频原理C.流过电感元件的电流不能跃变的原理(正确答案)D.存在感抗的原理E.以上都不对26. 稳压电路的主要任务是（） [单选题] *A.自动稳定输入电压B.自动稳定交流电压C.自动稳定输出直流电压(正确答案)D.自动稳定输出电流E.自动稳定输出阻抗27. 稳压电路的稳压系数是指在负载和环境温度不变时，稳压电路输出电压相对变化率和输入电压的相对变化率之比，则（） [单选题] *A.其值越大，性能越好B.其值越小，性能越好(正确答案)C.其值稳定，性能越好D.其值适中，性能就好E.其值与性能好坏没有直接的关系28. 稳压电路的输出电阻是指输入电压和环境温度不变时，稳压电路输出电压变化量和输入电压变化量之比，则：（） [单选题] *A.其值越大，性能越好B.其值越小，性能越好(正确答案)C.其值稳定，性能越好D.其值适中，性能就好E.其值与性能好坏没有直接的关系29. 将十进制的33转换为二进制是（） [单选题] *A.100000B.100001(正确答案)C.100100D.100010E.11000030. 将十进制的165转换为八进制是（） [单选题] *A.542B.452C.254D.245(正确答案)E.52431. 将八进制的47转换为二进制是（） [单选题] *A.100111(正确答案)B.111100C.110011D.101101E.11100132. 下列逻辑图的逻辑表达式是（）[单选题] *A. B.(正确答案) C.D. E.以上都不对33. 异或逻辑的逻辑符号是（） [单选题] *A.(正确答案)B.C.D. E.34. 在焊接电路元件时，应遵循的原则是（） [单选题] *A.先大元件后小元件B.先小元件后大元件C.先耐热元件后非耐热元件(正确答案)D.先不易焊接的元件后易焊接的元件E.无所谓先后顺序35. 焊接CMOS管时，应注意：（） [单选题] *A.电烙铁可靠接地(正确答案)B.电烙铁不用接地C.电烙铁不加热D.不能用电烙铁焊接E.以上都不对36. 化简逻辑函数得（） [单选题] *A. B.(正确答案) C.D. E.37. 学校按期举行运动会Y的条件天不下雨、领导必须有时间出席、运动会场地无积水分别记为A、B、C，则：Y与A、B、C的逻辑关系是：（） [单选题] *A.或逻辑B.与逻辑(正确答案)C.或非逻辑D.与非逻辑E.无逻辑关系38. LC正弦波振荡电路的基本类型按照引入正反馈的反馈方式可以分为：（） *A.变压器反馈式(正确答B.LC反馈式C.电感三点式(正确答案)案)D.电阻反馈式E.电容三点式(正确答案)39. 复合逻辑运算包括（） *A.与非逻辑(正确答案)B.或非逻辑(正确答案)C.与或非逻辑(正确答案)D.异或逻辑(正确答案)E.同或逻辑(正确答案)40. 基本逻辑运算包括（） *A.与逻辑(正确答案)B.与非逻辑C.或逻辑(正确答案)D.非逻辑(正确答案)E.或非逻辑41. 数字信号的特点是（） *A.在时间上是离散的(正确答案)B.在时间上是连续的C.在数值上是离散的(正确答案)D.在数值上是连续的E.以上都不对42. 直流稳压电源由（）环节组成 *A.变压(正确答案)B.整流(正确答案)C.滤波(正确答案)D.稳压(正确答案)E.负载43. RC桥式振荡电路常用的稳幅措施（）稳幅 *A.非线性热敏电阻(正确答案)B.稳压器C.二极管(正确答案)D.稳压二极管E.变压器44. 正弦波振荡电路的组成（） *A.放大环节(正确答案)B.正反馈环节(正确答案)C.负反馈环节D.选频网络(正确答案)E.稳幅环节(正确答案)。

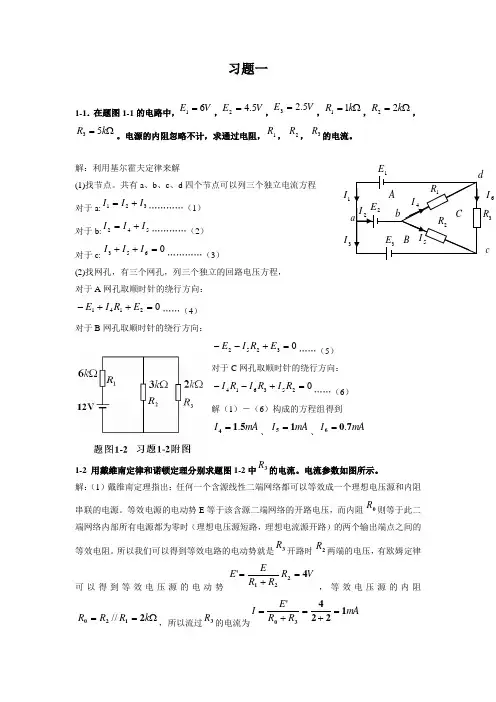

习题一1-1．在题图1-1的电路中，，，，，，。

电源的内阻忽略不计，求通过电阻，，，的电流。

解：利用基尔霍夫定律来解(1)找节点。

共有a 、b 、c 、d 四个节点可以列三个独立电流方程对于a:…………（1） 对于b:…………（2） 对于c: (3)(2)找网孔，有三个网孔，列三个独立的回路电压方程， 对于A 网孔取顺时针的绕行方向： (4)对于B 网孔取顺时针的绕行方向： (5)对于C 网孔取顺时针的绕行方向： (6)解（1）－（6）构成的方程组得到、、1-2 用戴维南定律和诺顿定理分别求题图1-2中的电流。

电流参数如图所示。

解：（1）戴维南定理指出：任何一个含源线性二端网络都可以等效成一个理想电压源和内阻串联的电源。

等效电源的电动势E 等于该含源二端网络的开路电压，而内阻则等于此二端网络内部所有电源都为零时（理想电压源短路，理想电流源开路）的两个输出端点之间的等效电阻。

所以我们可以得到等效电路的电动势就是开路时两端的电压，有欧姆定律可以得到等效电压源的电动势，等效电压源的内阻，所以流过的电流为V E 61=V E 5.42=V E 5.23=Ω=k R 11Ω=k R 22Ω=k R 531R 2R 3R 321I I I +=542I I I +=0653=++I I I 02141=++-E R I E 03252=+--E R I E 0253614=+--R I R I R I mA I 514.=mA I 15=mA I 706.=3R 0R 3R 2R VR R R EE 4221=+='Ω==k R R R 2120//3R mAR R E I 122430=+=+='3R c1I 3I 6I（2）诺顿定理：任何一个含源线性二端网络都可以等效成为一个理想电流源和内阻并联的电源，等效电流源的电流等于该含源二端网络的短路电流，而内阻则等于此二端网络中所有电源都为零时（即各个理想电压源短路，理想电流源开路）的两个输出端点之间的等效电阻。
