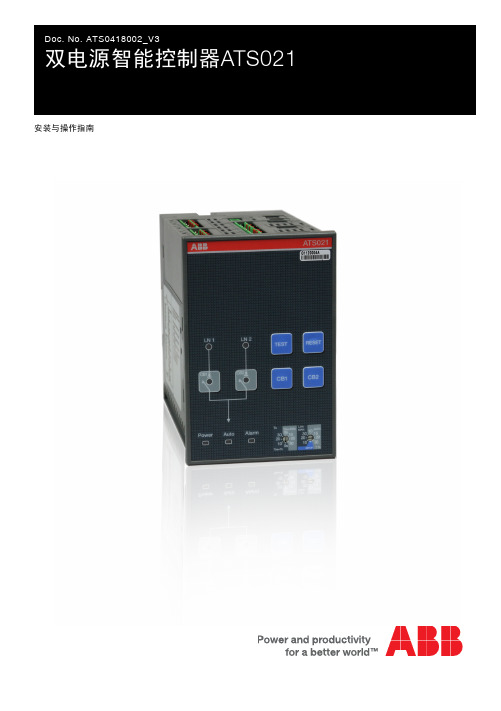

ATS021双电源控制器说明书

ATS021双电源控制器说明书ATS021双电源控制器说明书1：引言本文档是ATS021双电源控制器的说明书，旨在为用户提供详细的操作指南和技术说明。

ATS021双电源控制器是一种用于电力系统的设备，其主要功能是实现电源的无间断切换和自动保护。

本文档将介绍ATS021双电源控制器的特性、安装要求、操作界面及功能、故障排除等内容。

2：设备特性ATS021双电源控制器具有以下主要特性：- 支持双电源切换，能够实现从一个电源自动切换到另一个电源；- 支持手动/自动操作模式，用户可以根据需要选择合适的模式；- 具备电源负载分配功能，能够平衡电源供电负荷；- 支持故障自检功能，能够及时发现电源故障并切换到备用电源；- 具备远程监控和控制功能，用户可以通过网络实现对ATS021双电源控制器的远程管理；- 支持实时状态显示，用户可以随时了解电源切换状态及工作参数。

3：安装要求ATS021双电源控制器的安装要求如下：1：请确保安装位置通风良好，避免阳光直射；2：安装位置应足够坚固，能够承受设备的重量；3：安装时请注意避开电源线和其他干扰源，以确保正常运行；4：请按照设备提供的安装图进行正确的接线。

4：操作界面和功能ATS021双电源控制器的操作界面包括以下部分：- 电源切换按钮：用于手动切换电源；- 显示屏：显示当前电源状态和参数；- 电源管理界面：用于设置和配置ATS021双电源控制器的各项参数；- 远程监控界面：用于远程管理和监控ATS021双电源控制器；- 报警指示灯：指示当前是否有故障或警告。

5：故障排除如果ATS021双电源控制器出现故障或异常情况，您可以采取以下步骤进行排除：1：检查电源线连接是否正确；2：检查主要电源是否正常工作；3：检查控制器面板上的指示灯是否有异常；4：检查显示屏上的报警信息；5：针对具体故障信息，查阅故障排除手册或联系技术支持。

6：附件本文档涉及的附件有：- 安装图纸一份- 远程管理软件7：法律名词及注释本文所涉及的法律名词及其注释如下：- ATS：Automatic Transfer Switch，自动切换开关，指能够在电源故障时自动切换到备用电源的设备。

ats操作说明书
ATS（Automatic Transfer Switch）是一种自动转换开关，用于在主电源故障时自动切换到备用电源。

以下是ATS转换开关的使用说明书：
1. 安装：将ATS转换开关安装在电源系统中，确保其与主电源和备用电源连接正确。

2. 连接：将主电源和备用电源分别连接到ATS转换开关的两个输入端口上。

3. 设置：根据需要设置ATS转换开关的自动切换时间和切换方式。

通常情况下，自动切换时间应该设置为几秒钟，以确保电源切换时不会影响设备的正常运行。

4. 测试：在安装和设置完成后，进行ATS转换开关的测试。

可以通过手动切换开关来测试其是否正常工作。

5. 维护：定期检查ATS转换开关的连接和电源系统的状态，确保其正常工作。

如果发现任何问题，应及时进行维修或更换。

总之，ATS转换开关是一种非常重要的电源设备，可以确保设备在主电源故障时能够自动切换到备用电源，从而保证设备的正常运行。

因此，使用和维护ATS转换开关非常重要。

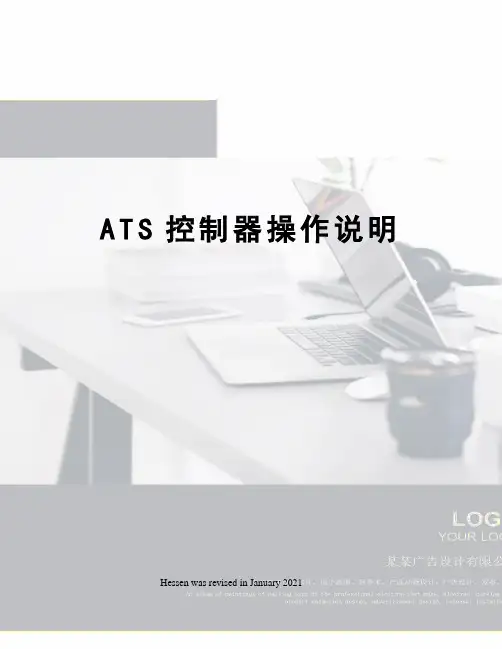

A T S控制器操作说明 Hessen was revised in January 2021SK400系列双电源自动转换控制器操作说明1操作操作面板按键功能描述I路手动合闸键手动状态下，按键，I路接通负载。

分闸键手动状态下，按键，断开I路/II路负载。

II路手动合闸键手动状态下，按键，II路接通负载。

手动设置键按键，设置控制器为手动状态。

自动设置键按键，设置控制器为自动状态。

试机键按键，可以直接进入试机界面。

菜单键/确认键按键，进入菜单界面，长按键退出当前操作，回到主界面显示。

当控制器故障报警时，长按键，可消除故障报警。

翻屏键/增加键切换屏幕显示界面。

在参数配置界面调整参数时为数值增加键。

主菜单界面在主界面下按下键，可进入主菜单界面。

日期时间设置10-06-25 (2) 10:00按键选择不同的参数行(当前行反黑)，再按进行确认，可进入相应的显示界面。

2 参数配置在主界面下，按键,选择1. 参数设置，再按键确定，则进入参数配置口令确认界面。

按键输入对应位的口令值0-9，按键进行位的右移，在第四位上按键，进行口令校对，口令正确则进入参数主界面，口令错误则直接退出返回主界面。

出厂默认口令为：1234。

按键可进行参数配置上下翻屏操作，在当前的配置参数屏下按键，则进入当前参数配置模式，屏幕第一行与当前值的第一位反黑显示，按键进行该位数值调整，按键进行移位，最后一位按键确认该项设置。

若设定的数值在范围内，则该值被保存到控制器内部的FLASH 。

若超出范围，则不能被保存。

在参数配置界面，长按键，可直接退出该界面，回到主显示界面。

参数配置表主要参数配置项目表参数名称整定范围默认值 描 述07 开关转换间隔 (0-9999)秒 1 从一路分闸到二路合闸，或从二路分闸到一路合闸中间的延时等待时间24 电流互感器 变比(5-6000)/5 500 电流互感器参数 25 额定负载电流 (5-5000)A 500 机组额定电流 28 设备编号 (1-254) 1 RS485通讯地址29 口令设置 1234 配置参数所需的密码值 33切换优先级 选择(1-3)11.一路切换优先2.二路切换优先3.切换无优先3 日期时间设置在主界面下，按键,选择3.日期时间设置，再按键确定，则进入日期时间设置界面。

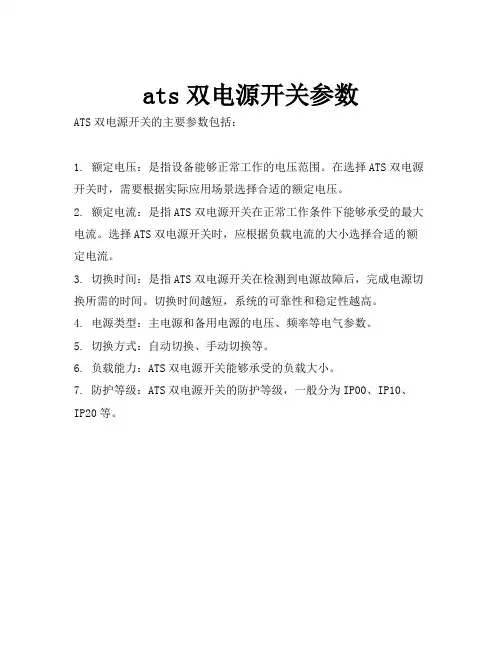

ats双电源开关参数
ATS双电源开关的主要参数包括：
1. 额定电压：是指设备能够正常工作的电压范围。

在选择ATS双电源开关时，需要根据实际应用场景选择合适的额定电压。

2. 额定电流：是指ATS双电源开关在正常工作条件下能够承受的最大电流。

选择ATS双电源开关时，应根据负载电流的大小选择合适的额定电流。

3. 切换时间：是指ATS双电源开关在检测到电源故障后，完成电源切换所需的时间。

切换时间越短，系统的可靠性和稳定性越高。

4. 电源类型：主电源和备用电源的电压、频率等电气参数。

5. 切换方式：自动切换、手动切换等。

6. 负载能力：ATS双电源开关能够承受的负载大小。

7. 防护等级：ATS双电源开关的防护等级，一般分为IP00、IP10、IP20等。

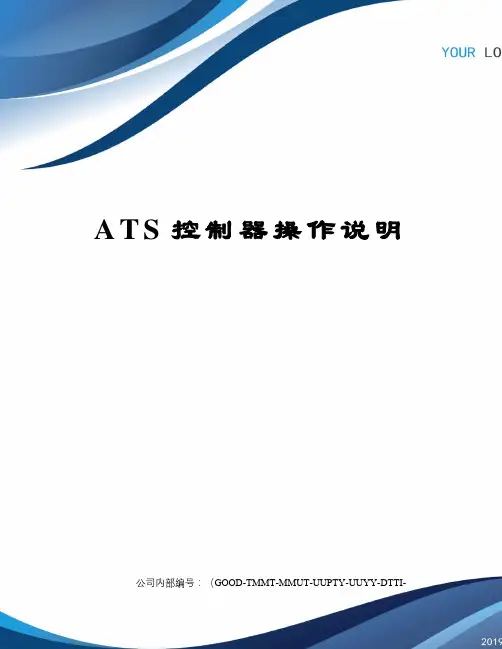

A T S控制器操作说明公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-SK400系列双电源自动转换控制器操作说明1 操作1.1操作面板 1.2按键功能描述I 路手动合闸键 手动状态下，按键，I 路接通负载。

分闸键 手动状态下，按键，断开I 路/II 路负载。

II 路手动合闸键手动状态下，按键，II 路接通负载。

手动设置键 按键，设置控制器为手动状态。

自动设置键 按键，设置控制器为自动状态。

试机键按键，可以直接进入试机界面。

菜单键/确认键 按键，进入菜单界面，长按键退出当前操作，回到主界面显示。

当控制器故障报警时，长按键，可消除故障报警。

翻屏键/增加键切换屏幕显示界面。

在参数配置界面调整参数时为数值增加键。

1.3主菜单界面 在主界面下按下键，可进入主菜单界面。

按键选择不同的参数行(当前行反黑)，再按进行确认，可进入相应的显示界面。

2 参数配置在主界面下，按键,选择1. 参数设置，再按键确定，则进入参数配置口令确认界面。

按键输入对应位的口令值0-9，按键进行位的右移，在第四位上按键，进行口令校对，口令正确则进入参数主界面，口令错误则直接退出返回主界面。

出厂默认口令为：1234。

按键可进行参数配置上下翻屏操作，在当前的配置参数屏下按键，则进入当前参数配置模式，屏幕第一行与当前值的第2.定时开机3.日期时间设置0-06-25 (2) 10:00一位反黑显示，按键进行该位数值调整，按键进行移位，最后一位按键确认该项设置。

若设定的数值在范围内，则该值被保存到控制器内部的FLASH 。

若超出范围，则不能被保存。

在参数配置界面，长按键，可直接退出该界面，回到主显示界面。

7.1参数配置表 主要参数配置项目表参数名称 整定范围 默认值 描 述07开关转换间隔 (0-9999)秒 1 从一路分闸到二路合闸，或从二路分闸到一路合闸中间的延时等待时间24 电流互感器 变比(5-6000)/5 500 电流互感器参数 25额定负载电流(5-5000)A 500 机组额定电流28 设备编号 (1-254)1 RS485通讯地址29 口令设置1234 配置参数所需的密码值 33切换优先级 选择(1-3)11.一路切换优先2.二路切换优先3.切换无优先3 日期时间设置在主界面下，按键,选择3.日期时间设置，再按键确定，则进入日期时间设置界面。

双电源切换控制器产品说明书安装、使用产品时，注意人身安全，并请仔细阅读说明书鑫龙电器股份ANHUI XINLONG ELECTRICAL CO., LTD目录1.概述 (2)2. 技术参数2.1 规格参数 (3)2.2 安全性能 (3)3. 控制器外形结构与安装连线3.1 详细尺寸 (4)3.2 控制器接线端子 (4)3.3 控制器典型接线图 (5)4. 操作面板4.1 操作按键功能说明 (8)4.2发光二极管功能说明 (9)4.3 LED数码管指示说明 (9)5. 控制与操作说明5.1 菜单结构 (10)5.2 菜单说明 (11)5.3 操作例 (13)6. 通讯功能 (17)7. 故障排除 (17)附录:选型表 (18)1. 概述双电源切换控制器（以下简称：控制器）是一种集测量显示、控制、三遥等功能为一体的自动转换控制器。

适用于交流50Hz、额定电压220V的两路电源，因一路电源断电或故障，自动将负载切换到另一路电源的场合。

具有以下特点：●基于ARM的微处理器控制，实时测算电网参数，运算速度快，测量精度高；●控制器由主、副三相电源同时供电。

任何时候，只要有一相电源正常，即可保证控制器的正常工作，无需额外工作电源，适用场合非常广泛；●通过LED数码管和发光二极管显示控制器的运行状态、运行参数以及电网参数；●自动对电源的过压、欠压、过频、欠频、断相及负载过流（三段式）故障进行监控，并按设置的整定值进行控制；●具有手动/自动操作模式：自动模式时，电源的切换由控制器自动控制；手动模式时，电源的切换由面板上手动控制按键完成。

●具有自复/自投操作控制模式；●双路电源的主副端定义可以按用户需求设置；●可以外接手动按钮（拥有最高优先操作权），以实现远程操控。

●可以外接手动双分按钮（三段式），以实现远程操控。

●具有24V消防联动功能（三段式）。

●可以通过RS485通讯口实现对控制器的遥测、遥信及遥控。

产品型号说明：双电源切换智能控制器（BlueLight系列）根据应用场合和功能的不同分为多个型号。
