双电源自动转换开关说明书相信大家一定都购买过双电源自动转换开关，顾名思义它是在用电突然断电时通过双电源切换开关，自动连接到备用的电源上，使我们的运作不至于停断，仍能继续运作。
这种开关在我们生活的很多地方都有用到，许多公司和小区都有，那么让装修界为您具体的讲解通过双电源切换开关的原理以及说明书。
双电源自动切换开关电器主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个(备用)电源的开关电器，以确保重要负荷连续、可靠运行。
因此，常常应用在重要用电场所，其产品可靠性尤为重要。
转换一旦失败将可能造成以下二种危害之一，其电源间的短路或重要负荷断电(甚至短暂停电)，其后果都是严重的，这不仅仅会带来经济损失(使生产停顿、金融瘫痪)，也可能造成社会问题(使生命及安全处于危险之中)。
因此，工业发达国家都把自动转换开关电器的生产、使用列为重点产品加以限制与规范。
双电源自动切换开关一般由两部分组成：开关本体(ats)+控制器。
而开关本体(ats)又有pc级(整体式)与cb级(断路器)之分,双电源自动转换开关电器(atse)质量的好坏关键取决于开关本体(ats)。
1.pc级ats：一体式结构(三点式)。
它是双电源切换的专用开关，具有结构简单、体积小、自身连锁、转换速度快(0.2s内)、安全、可靠等优点，但需要配备短路保护电器。
2.cb级ats：配备过电流脱扣器的ats，它的主触头能够接通并用于分断短路电流。
它是由两台断路器加机械连锁组成，具有短路保护功能控制器的工作状况控制器主要用来检测被监测电源(两路)工作状况，当被监测的电源发生故障(如任意一相断相、欠压、失压或频率出现偏差)时，控制器发出动作指令，开关本体则带着负载从一个电源自动转换至另一个电源，备用电源其容量一般仅是常用电源容量的20%~30%。
图1是典型ats应用电路。
控制器与开关本体进线端相连。
控制器的优点控制器一般应有非重要负荷选择功能。
控制器也有两种形式：一种由传统的电磁式继电器构成;另一种是数字电子型智能化产品。
双电源自动切换开关详解双电源自动切换开关是什么？双电源自动切换开关指的是一种由微处理器控制，用于电网系统中网电与网电或网电与发电机电源启动切换的装置，可使电源连续源供电。
当常用电突然故障或停电时，通过双电源切换开关，自动投入到备用电源上（小负荷下备用电源也可由发电机供电），使设备仍能正常运行。
最常见的是电梯、消防、监控上、照明等。
双电源自动切换开关的功能特点两台断路器之间具有可靠的机械联锁装置和电气联锁保护，彻底社绝了两台断路器同时合闸的可能性，采用双列复合式触头、横接式机构、微电机预储能及微电子控制技术，基本实现零飞弧（无灭弧罩），具有明显通断位置指示、挂锁功能，可靠实现电源与负载间的隔离可靠性高，使用寿命8000次以上，机电一体设计，开关转换准确、灵活、可靠电磁兼容好，抗干扰能力强，对外无干扰，自动化程序高。
双电源自动切换开关具有短路、过载保护功能，过压、欠压、缺相自动转换功能与智能报警功能,自动转换参数可在外部自由设定，有操作电机智能保护功能，当消防控制中心给一控制信号进入智能控制器，两台断路器都进入分闸状态，留有计算机联网接口，以备实现遥控、遥调、遥信、遥测等四遥功能。
全自动型不需外接任何控制元器件外形美观、体积小、重量轻由逻辑控制板，以不同的逻辑来管理直接装于开关内的电机，变速箱的动行操作来保证开关的位置，电机为聚氯丁橡胶绝缘湿热型电机装有安全装置，在超出110℃湿度和过电流状态时跳闸，在故障消失后即自动投入工作，可逆减速齿轮采用直齿齿轮。
双电源自动切换开关正常工作条件（1）周围空气温度：周围空气温度上限+40℃，周围空气温度下限-5℃，周围空气温度24h的平均值不超过+35℃。
（2）海拔：安装地点的海拔不超过2000m。
（3）大气条件：大气相对湿度在周围空气温度为+40℃时不超过50%；在较底温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度+25℃，并考虑到因温度变化发生在产品表面上的凝露。

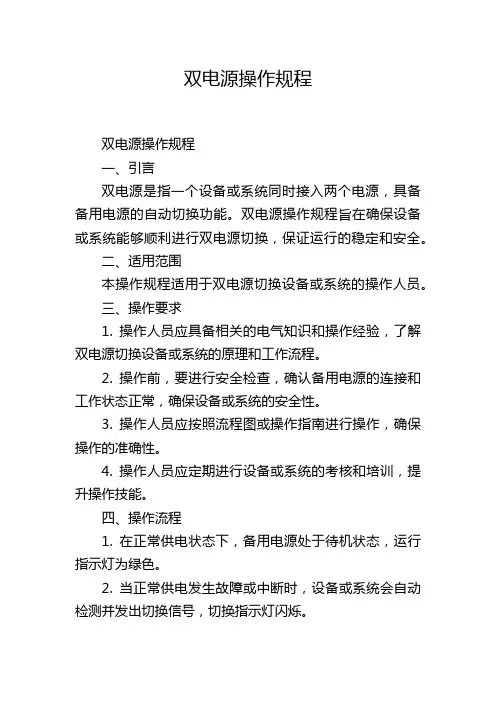

双电源操作规程双电源操作规程一、引言双电源是指一个设备或系统同时接入两个电源，具备备用电源的自动切换功能。
双电源操作规程旨在确保设备或系统能够顺利进行双电源切换，保证运行的稳定和安全。
二、适用范围本操作规程适用于双电源切换设备或系统的操作人员。
三、操作要求1. 操作人员应具备相关的电气知识和操作经验，了解双电源切换设备或系统的原理和工作流程。
2. 操作前，要进行安全检查，确认备用电源的连接和工作状态正常，确保设备或系统的安全性。
3. 操作人员应按照流程图或操作指南进行操作，确保操作的准确性。
4. 操作人员应定期进行设备或系统的考核和培训，提升操作技能。
四、操作流程1. 在正常供电状态下，备用电源处于待机状态，运行指示灯为绿色。
2. 当正常供电发生故障或中断时，设备或系统会自动检测并发出切换信号，切换指示灯闪烁。
3. 操作人员接到切换信号后，应立即将切换指示灯从闪烁状态按下，开始进行切换过程。
4. 先将正常供电断电，并确认断电后设备或系统的运行状态。
5. 然后将备用电源接通，并等待设备或系统运行稳定后，确认切换完成。
6. 切换完成后，操作人员应及时将相关信息记录，并按照标准程序完成相关报告和文件的填写。
五、注意事项1. 操作人员应时刻关注设备或系统的运行状态，及时处理异常情况，保证设备或系统的稳定运行。
2. 操作人员应定期检查备用电源的状态，确保备用电源的正常工作。
3. 操作人员在操作过程中应注意操作的规范性和安全性，做到操作平稳，不得造成设备或系统的故障或损坏。
4. 切换操作中，应避免过多的人员接触设备或系统，以防意外发生。
5. 若出现异常情况或无法正常切换时，操作人员应立即停止操作，并与相关人员取得联系，寻求进一步帮助。
6. 根据设备或系统的不同，还需要注意其他特殊要求和注意事项，操作人员应密切关注相关的操作手册和指南。
六、总结双电源操作规程的遵守和实施对于设备或系统的正常运行和安全运行至关重要。
电动转换开关ATyS 3s操作说明使您的工作更安全溯高美集团工业开关和保护系统目 录ATYS系列 3常规介绍 4产品介绍 4标识 5环境 6安装 7尺寸 7安装方向 9附件的安装 9连接 12电源电路 12控制电路 13操作 15手动操作 15电动操作 17故障排除指南 18备用件 19溯高美说明书号: 532 210 A 2AtyS家族提供完整的电动转换开关系列，整合了电气联锁和机械联锁装置。
当出现紧急情况的时候，可以在所有的产品上进行手动操作。
电气指令是通过一个电动模块来实现的，它是由两种逻辑类型来进行电子驱动的:● 远程控制：AtyS 3 系列产品是通过无源干触点进行控制的，这样使得开关转换到 1、0或者 2等位置。
这些触点都是来自于外部的。
● 自动控制：Atys 6 系列产品集成了各种控制元件、定时器和继电器，从而实现了正常/应急的应用情形。
AtyS 6e和 6m这两个版本的产品也集成了远程控制特性。
>此操作说明书可适用于以下产品：125至 1600A，230V，三极或四极：● AtyS 3s>以下产品随机附带相应的操作说明书：● AtyS 3e● AtyS 6s● AtyS 6e● AtyS 6m● 显示界面 AtyS D10&D20● 控制器 AtyS C20 C30 C40。
溯高美说明书号: 532 210 A3总体介绍产品介绍自动溯高美说明书号: 532 210 A 4标识ATyS 3s 总体介绍溯高美说明书号: 532 210 A5环境整个产品将满足以下环境要求：IP 等级适用于正面(电动模块)的IP2和II 类环境。
操作>温度● －10至＋40℃，未降低额定值● －20至＋70℃，降低额定值(请参考样本)>湿度测定● 55℃条件下，80％的湿度，无冷凝● 40℃条件下，95％的湿度，冷凝 >海拔高度未降低额定值时的最大海拔高度为2000米。
双电源自动切换开关的原理说明双电源自动切换开关电器主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个(备用)电源的开关电器，以确保重要负荷连续、可靠运行。
因此，常常应用在重要用电场所，其产品可靠性尤为重要。
转换一旦失败将可能造成以下二种危害之一，其电源间的短路或重要负荷断电(甚至短暂停电)，其后果都是严重的，这不仅仅会带来经济损失(使生产停顿、金融瘫痪)，也可能造成社会问题(使生命及安全处于危险之中)。
因此，工业发达国家都把自动转换开关电器的生产、使用列为重点产品加以限制与规范。
工作原理及结构双电源自动切换开关一般由两部分组成：开关本体(ats)+控制器。
而开关本体(ats)又有pc级(整体式)与cb级(断路器)之分,双电源自动转换开关电器(atse)质量的好坏关键取决于开关本体(ats)。
1.pc级ats：一体式结构(三点式)。
它是双电源切换的专用开关，具有结构简单、体积小、自身连锁、转换速度快(0.2s内)、安全、可靠等优点，但需要配备短路保护电器。
2.cb级ats：配备过电流脱扣器的ats，它的主触头能够接通并用于分断短路电流。
它是由两台断路器加机械连锁组成，具有短路保护功能控制器的工作状况控制器主要用来检测被监测电源(两路)工作状况，当被监测的电源发生故障(如任意一相断相、欠压、失压或频率出现偏差)时，控制器发出动作指令，开关本体则带着负载从一个电源自动转换至另一个电源，备用电源其容量一般仅是常用电源容量的20%~30%。
图1是典型ats应用电路。
控制器与开关本体进线端相连。
控制器的优点控制器一般应有非重要负荷选择功能。
控制器也有两种形式：一种由传统的电磁式继电器构成;另一种是数字电子型智能化产品。
它具有性能好，参数可调及精度高，可靠性高，使用方便等优点。
一、分类及定义双电源主要分为PC级双电源（整体式）和CB级双电源（双断路器式）PC级双电源：能够接通、承载、但不用于分断短路电流的双电源双电源若选择不具有过电流脱扣器的负荷开关作为执行器则属于PC级自动转换开关。
双电源切换控制器产品说明书安装、使用产品时，注意人身安全，并请仔细阅读说明书鑫龙电器股份ANHUI XINLONG ELECTRICAL CO., LTD目录1.概述 (2)2. 技术参数2.1 规格参数 (3)2.2 安全性能 (3)3. 控制器外形结构与安装连线3.1 详细尺寸 (4)3.2 控制器接线端子 (4)3.3 控制器典型接线图 (5)4. 操作面板4.1 操作按键功能说明 (8)4.2发光二极管功能说明 (9)4.3 LED数码管指示说明 (9)5. 控制与操作说明5.1 菜单结构 (10)5.2 菜单说明 (11)5.3 操作例 (13)6. 通讯功能 (17)7. 故障排除 (17)附录:选型表 (18)1. 概述双电源切换控制器（以下简称：控制器）是一种集测量显示、控制、三遥等功能为一体的自动转换控制器。
适用于交流50Hz、额定电压220V的两路电源，因一路电源断电或故障，自动将负载切换到另一路电源的场合。
具有以下特点：●基于ARM的微处理器控制，实时测算电网参数，运算速度快，测量精度高；●控制器由主、副三相电源同时供电。
任何时候，只要有一相电源正常，即可保证控制器的正常工作，无需额外工作电源，适用场合非常广泛；●通过LED数码管和发光二极管显示控制器的运行状态、运行参数以及电网参数；●自动对电源的过压、欠压、过频、欠频、断相及负载过流（三段式）故障进行监控，并按设置的整定值进行控制；●具有手动/自动操作模式：自动模式时，电源的切换由控制器自动控制；手动模式时，电源的切换由面板上手动控制按键完成。
●具有自复/自投操作控制模式；●双路电源的主副端定义可以按用户需求设置；●可以外接手动按钮（拥有最高优先操作权），以实现远程操控。
●可以外接手动双分按钮（三段式），以实现远程操控。
●具有24V消防联动功能（三段式）。
●可以通过RS485通讯口实现对控制器的遥测、遥信及遥控。
产品型号说明：双电源切换智能控制器（BlueLight系列）根据应用场合和功能的不同分为多个型号。
双电源自动转换开关说明书相信大家一定都购买过双电源自动转换开关，顾名思义它是在用电突然断电时通过双电源切换开关，自动连接到备用的电源上，使我们的运作不至于停断，仍能继续运作。
这种开关在我们生活的很多地方都有用到，许多公司和小区都有，那么让小兔为您具体的讲解通过双电源切换开关的原理以及说明书。
双电源自动切换开关电器主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个(备用)电源的开关电器，以确保重要负荷连续、可靠运行。
因此，常常应用在重要用电场所，其产品可靠性尤为重要。
转换一旦失败将可能造成以下二种危害之一，其电源间的短路或重要负荷断电(甚至短暂停电)，其后果都是严重的，这不仅仅会带来经济损失(使生产停顿、金融瘫痪)，也可能造成社会问题(使生命及安全处于危险之中)。
因此，工业发达国家都把自动转换开关电器的生产、使用列为重点产品加以限制与规范。
双电源自动切换开关一般由两部分组成：开关本体(ats) 控制器。
而开关本体(ats)又有pc级(整体式)与cb级(断路器)之分,双电源自动转换开关电器(atse)质量的好坏关键取决于开关本体(ats)。
1.pc级ats：一体式结构(三点式)。
它是双电源切换的专用开关，具有结构简单、体积小、自身连锁、转换速度快(0.2s内)、安全、可靠等优点，但需要配备短路保护电器。
2.cb级ats：配备过电流脱扣器的ats，它的主触头能够接通并用于分断短路电流。
它是由两台断路器加机械连锁组成，具有短路保护功能控制器的工作状况控制器主要用来检测被监测电源(两路)工作状况，当被监测的电源发生故障(如任意一相断相、欠压、失压或频率出现偏差)时，控制器发出动作指令，开关本体则带着负载从一个电源自动转换至另一个电源，备用电源其容量一般仅是常用电源容量的20%~30%。
图1是典型ats应用电路。
控制器与开关本体进线端相连。
控制器的优点控制器一般应有非重要负荷选择功能。
控制器也有两种形式：一种由传统的电磁式继电器构成;另一种是数字电子型智能化产品。
溯高双电源转换开关说明书
溯高双电源转换开关，是一种电气开关，其作用是在两个电源之间进行切换，以保证电路的供电稳定和安全。
使用方法：
1. 安装：将开关安装在适当的电源和电路位置上，按装说明书进行。
2. 连接：将两个电源分别连接到开关的两个输入端，并将输出端连接到需要供电的电路。
3. 切换：当需要切换电源时，先关闭当前的电源，然后打开另一个电源，等待一段时间，确保新电源稳定后再打开开关。
注意事项：
1. 安装前应检查开关及电源的电压、频率是否符合要求，确保电路不会受到损坏。
2. 切换过程中要注意保持稳定，不要频繁切换，以免影响设备工作或损坏开关。
3. 在使用过程中，如发现异常或异常声音应及时停止使用并进行排查，防止电
路受损或发生事故。
4. 定期检测开关的性能，并进行维护保养，保持其正常使用状态。
总之，使用溯高双电源转换开关能够有效地保护设备安全，并提高电路的可靠性和稳定性。
