单片机原理及应用期末复习题一、填空题1．相对寻址是以PC的当前值为基准，加上指令中给出的相对偏移量形成目标地址的方式。
2．A T89S51单片机的1个机器周期含有12 个晶振周期或 6 状态周期。
3．A T89S51单片机进行扩展时，用P0 口作为地址/数据总线，用P2口作为地址总线高8位。
4．假定累加器A的内容30H，执行指令：1000H：MOVC A，@A+PC后，把程序存储器1031H单元的内容送累加器A中5.指令格式是由操作码和操作数部分组成。
6. AT89S51单片机的串行口控制寄存器中有2个中断标志位，它们是 TI和RI7. JNC rel指令执行时，当CY位为 0时程序发生跳转。
8.单片机位寻址区的单元地址是从20H单元到2FH单元，若某位地址是10H，它所在单元的地址应该是22H 。
9．外部中断0的中断入口地址为0003H，定时/记数器T1的中断入口地址为001BH。
10．串行口工作方式2为9位异步通信，若SMOD=0，f OSC = 6 MH Z，则其相应波特率为6×106/64 b/s11．堆栈应遵循先进后出规律，堆栈指针的符号为SP12、程序计数器PC存放的是下一条要执行指令的地址；13、指令MOVX A, @DPTR的寻址方式是寄存器间接寻址：14、MCS-51访问ROM、片内RAM、片外RAM的指令助记符分别为MOVC 、MOV和 MOVX 。
15、机器字长为8位，则[—10]原 = 8AH ，[－10]反= F5H ，[－10]补=F6H 。
16、已经累加器A = 97H，则执行指令ADD A, #7DH后，A = 14H ，C =1 ，OV = 0 ，AC = 1 。
二、单项选择题1．AT89S51单片机的( d )口的引脚，还具有外中断、串行通信等第二功能。
a）P0 b）P1 c）P2 d）P32．单片机应用程序一般存放在（ b ）a)RAM b）ROM c）寄存器 d）CPU3．已知某数的BCD码为0111010101000010 则其表示的十进制数值为（b）a） 7542H b） 7542 c） 75.42H d） 75.424．下列指令中不影响标志位CY的指令有（ d ）。
AT89S51单片机串行口的内部结构及工作原理介绍AT89S51单片机串行口的内部结构如下图所示。
它有两个物理上独立的接收、发送缓冲器SBUF(属于特殊功能寄存器)，可同时发送、接收数据。
发送缓冲器只能写入不能读出，接收缓冲器只能读出不能写入，两个缓冲器共用一个特殊功能寄存器字节地址(99H)。
串行口的控制寄存器共有两个：特殊功能寄存器SCON 和PCON。
下面介绍这两个特殊功能寄存器各位的功能。
1、串行口控制寄存器SCON串行口控制寄存器SCON，字节地址988H，可位寻址，位地址为98H～9FH。
SCON的格式如下图所示。
下面介绍SCON中各位的功能。
(1) SM0、SMl：串行口4种工作方式选择位。
SM0、SM1两位的编码所对应的4种工作方式见下表。
表串行口的4种工作方式(2) SM2：多机通信控制位。
因为多机通信是在方式2和方式3下进行的，因此SM2位主要用于方式2或方式3中。
当串行口以方式2或方式3接收时，如果SM2=1，则只有当接收到的第9位数据(RB8)为1时，才使RI置l，产生中断请求，并将接收到的前8位数据送人SBUF;当接收到的第9位数据(RB8)为0时，则将接收到的前8位数据丢弃。
而当SM2=0时，则不论第9位数据是l还是0，都将前8位数据送入SBUF中，并使RI置1，产生中断请求。
在方式1时，如果SM2=1，则只有收到有效的停止位时才会激活RI。
在方式0时，SM2必须为0。
(3)REN：允许串行接收位。
由软件置1或清0。
REN=1，允许串行口接收数据。
REN=O，禁止串行口接收数据。
(4)TB8：发送的第9位数据。
在方式2和方式3时，TB8是要发送的第9位数据，其值由软件置l或清O。
在双机串行通信时，TB8一般作为奇偶校验位使用;在多机串行通信中用来表示主机发送的是地址帧还是数据帧，TB8=1为地址帧，TB8=0为数据帧。
(5) RB8：接收的第9位数据。
工作在方式2和方式3时，RB8存放接收到的第9位数据。
1 / 29第1章思考题及习题1参考答案一、填空1. 除了单片机这一名称之外，单片机还可称为或。
答：微控制器，嵌入式控制器.2.单片机与普通微型计算机的不同之处在于其将、、和三部分，通过内部连接在一起，集成于一块芯片上。
答：CPU、存储器、I/O口、总线3. AT89S51单片机工作频率上限为 MHz。
答：24MHz。
4. 专用单片机已使系统结构最简化、软硬件资源利用最优化，从而大大降低和提高。
答：成本，可靠性。
二、单选1. 单片机内部数据之所以用二进制形式表示，主要是A．为了编程方便B．受器件的物理性能限制C．为了通用性D．为了提高运算速度答：B2. 在家用电器中使用单片机应属于微计算机的。
A．辅助设计应用B．测量、控制应用2 / 29C．数值计算应用D．数据处理应用答： B3. 下面的哪一项应用，不属于单片机的应用范围。
A．工业控制 B．家用电器的控制 C．数据库管理 D．汽车电子设备答：C三、判断对错1. STC系列单片机是8051内核的单片机。
对2. AT89S52与AT89S51相比，片内多出了4KB的Flash程序存储器、128B的RAM、1个中断源、1个定时器（且具有捕捉功能）。
对3. 单片机是一种CPU。
错4. AT89S52单片机是微处理器。
错5. AT89S51片内的Flash程序存储器可在线写入（ISP），而AT89C52则不能。
对6. 为AT89C51单片机设计的应用系统板，可将芯片AT89C51直接用芯片AT89S51替换。
对7. 为AT89S51单片机设计的应用系统板，可将芯片AT89S51直接用芯片AT89S52替换。
对8. 单片机的功能侧重于测量和控制，而复杂的数字信号处理运算及高速的测控功能则是DSP的长处。
对3 / 29第2章思考题及习题2参考答案一、填空1. 在AT89S51单片机中，如果采用6MHz晶振，一个机器周期为。
答：2µs2. AT89S51单片机的机器周期等于个时钟振荡周期。

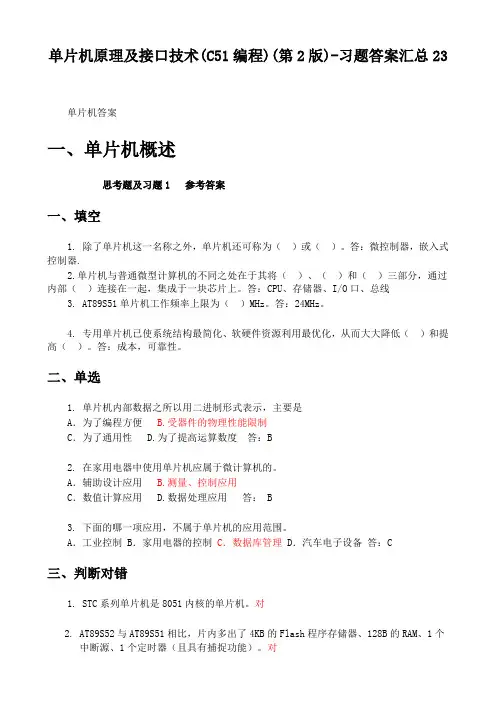

单片机原理及接口技术(C51编程)(第2版)-习题答案汇总23单片机答案一、单片机概述思考题及习题1 参考答案一、填空1. 除了单片机这一名称之外，单片机还可称为（）或（）。
答：微控制器，嵌入式控制器.2.单片机与普通微型计算机的不同之处在于其将（）、（）和（）三部分，通过内部（）连接在一起，集成于一块芯片上。
答：CPU、存储器、I/O口、总线3. AT89S51单片机工作频率上限为（）MHz。
答：24MHz。
4. 专用单片机已使系统结构最简化、软硬件资源利用最优化，从而大大降低（）和提高（）。
答：成本，可靠性。
二、单选1. 单片机内部数据之所以用二进制形式表示，主要是A．为了编程方便 B.受器件的物理性能限制C．为了通用性 D.为了提高运算数度答：B2. 在家用电器中使用单片机应属于微计算机的。
A．辅助设计应用 B.测量、控制应用C．数值计算应用 D.数据处理应用答： B3. 下面的哪一项应用，不属于单片机的应用范围。
A．工业控制 B．家用电器的控制 C．数据库管理 D．汽车电子设备答：C三、判断对错1. STC系列单片机是8051内核的单片机。
对2. AT89S52与AT89S51相比，片内多出了4KB的Flash程序存储器、128B的RAM、1个中断源、1个定时器（且具有捕捉功能）。
对3. 单片机是一种CPU。
错4. AT89S52单片机是微处理器。
错微控制器5. AT89S51片内的Flash程序存储器可在线写入（ISP），而AT89C52则不能。
对6. 为AT89C51单片机设计的应用系统板，可将芯片AT89C51直接用芯片AT89S51替换。
对7. 为AT89S51单片机设计的应用系统板，可将芯片AT89S51直接用芯片AT89S52替换。
对8. 单片机的功能侧重于测量和控制，而复杂的数字信号处理运算及高速的测控功能则是DSP的长处。
对第2章AT89S51单片机片内硬件结构一、填空1. 在AT89S51单片机中，如果采用6MHz 晶振，一个机器周期为（2μs ）。
单片机原理及接口技术AT89S51单片机系统的串行扩展在单片机系统中，为了扩展其功能和使用，需要与其他外部设备进行通信。
串行通信是一种常见的通信方式，它通过将数据逐位地进行传输和接收。
AT89S51单片机具有多种功能引脚，可以用来实现串行扩展。
包括UART串口、SPI接口和I2C总线等。
UART串口是一种常用的串行通信接口，它使用两根引脚（TXD和RXD）进行数据传输。
在AT89S51单片机中，可以使用其内置的UART模块来实现串行扩展。
首先，需要设置串口的波特率、数据位、停止位和校验位等参数。
然后，在程序中通过读写串口数据寄存器来进行数据的传输和接收。
SPI接口是一种全双工的串行通信接口，它使用四根引脚（SCLK、MISO、MOSI和SS）进行数据的传输和接收。
在AT89S51单片机中，可以使用其内置的SPI模块来实现串行扩展。
首先，需要设置SPI的工作模式、数据位、时钟极性和相位等参数。
然后，在程序中通过读写SPI数据寄存器来进行数据的传输和接收。
I2C总线是一种双向的串行通信总线，它使用两根引脚（SDA和SCL）进行数据的传输和接收。
在AT89S51单片机中，可以通过软件实现I2C总线的功能。
首先，需要设置I2C的时钟频率和器件地址等参数。
然后，在程序中通过控制I2C总线的起始、停止、发送和接收来进行数据的传输和接收。
串行扩展可以实现单片机与其他外设的数据交互，包括和PC机的通信、与传感器的连接等。
通过串行扩展，单片机能够实现更复杂的功能和应用。
在编程过程中，需要合理地使用串口、SPI接口和I2C总线等技术，根据具体的应用需求选择合适的通信方式。
总之，单片机原理及接口技术是一种重要的扩展技术，可以极大地增强单片机的功能和使用。
在AT89S51单片机系统中，串行扩展是一种常见的技术。
通过合理地使用UART串口、SPI接口和I2C总线等技术，可以实现单片机与其他外设的数据交互，进而实现更复杂的功能和应用。
单片机原理及应用_黄河科技学院中国大学mooc课后章节答案期末考试题库2023年1.AT89S51单片机的串行口，数据输出端为（）。
参考答案:TXD2.AT89S51单片机定时器/计数器T1的中断向量号为（）。
参考答案:33.Keil C51的unsigned int数据类型是（）。
参考答案:无符号整型变量4.访问片外RAM数据，在C51中该数据的存储类型为（）。
参考答案:xdata5.数字温度传感器DS18B20是（）总线的器件参考答案:单6.AT89S51单片机有4 组位并行I/O口。
参考答案:87.AT89S51单片机片片外最多可扩展 KB的程序存储器。
参考答案:648.AT89S51有个可编程定时器/计数器参考答案:29.某RAM芯片有12条地址线，可寻址 KB个存储单元参考答案:410.波特率是指串行口每发送或接收的数据参考答案:秒钟11.AT89S51单片机采用并行总线方式外扩器件时，地址总线的高8位由（）口提供参考答案:P212.C51中断函数的关键字是（）参考答案:interrupt13.AT89S51单片机有( )组工作寄存器参考答案:414.ADC0809是( )位的数模转换器参考答案:815.如果单片机的晶振是6MHz，则其机器周期为（）参考答案:2μS16.单片机的I/O端口做通用I/O时，若要读某个引脚，需要先对该端口位写（）。
参考答案:117.C51提供了（）存储类型类访问ROM。
参考答案:code18.如果需要用到AT89S51单片机的特殊功能寄存器以及一些存储定义，需要加载头文件（）。
参考答案:reg51.h19.下面哪一种不属于C51扩展的数据类型参考答案:double20.单片机复位时，系统默认的当前工作寄存器为第（）组。
参考答案:21.程序在运行时，当前PC的值是（）。
参考答案:当前正在执行的指令的下一条指令的地址22.C51 中以字节形式对xdata区进行寻址，用（）宏定义。
第8章思考题及习题8参考答案一、填空1、AT89S51的串行异步通信口为（单工/半双工/全双工）.答：全双工。
2。
串行通信波特率的单位是。
答：bit/s3。
AT89S51的串行通信口若传送速率为每秒120帧,每帧10位,则波特率为答:12004．串行口的方式0的波特率为。
答：fosc/125．AT89S51单片机的通讯接口有和两种型式。
在串行通讯中，发送时要把数据转换成数据。
接收时又需把数据转换成数据。
答:并行，串行，并行，串行,串行,并行6．当用串行口进行串行通信时,为减小波特率误差,使用的时钟频率为 MHz.答：11。
05927．AT89S51单片机串行口的4种工作方式中, 和的波特率是可调的，与定时器/计数器T1的溢出率有关,另外两种方式的波特率是固定的.答：方式1，方式38．帧格式为1个起始位，8个数据位和1个停止位的异步串行通信方式是方式 . 答:方式1.9．在串行通信中，收发双方对波特率的设定应该是的。
答：相同的。
10．串行口工作方式1的波特率是 .答：方式1波特率=(2SMOD/32)×定时器T1的溢出率二、单选1．AT89S51的串行口扩展并行I/O口时，串行接口工作方式选择。
A。
方式0 B。
方式1 C. 方式2 D。
方式3答：A2。
控制串行口工作方式的寄存器是。
A．TCON B。
PCON C。
TMOD D.SCON答:D三、判断对错1．串行口通信的第9数据位的功能可由用户定义.对2．发送数据的第9数据位的内容是在SCON寄存器的TB8位中预先准备好的。
对3．串行通信方式2或方式3发送时，指令把TB8位的状态送入发送SBUF中.错4．串行通信接收到的第9位数据送SCON寄存器的RB8中保存。
对5．串行口方式1的波特率是可变的，通过定时器/计数器T1的溢出率设定。
对6。
串行口工作方式1的波特率是固定的,为fosc/32。
错7. AT89S51单片机进行串行通信时,一定要占用一个定时器作为波特率发生器.错8。
桂林电子科技大学微机单片机接口设计报告指导老师:吴兆华学生:冯贤明学号: 092011133桂林电子科技大学机电工程学院一设计题目 (1)二设计目的要求和意义 (1)2.1设计目的要求 (1)2.2 系统设计意义 (1)三系统硬件电路图设计 (2)3.1 系统结构框图 (2)3.2 系统硬件电路图 (2)3.3 电路设计PCB图 (3)四程序流程图与源代码 (4)4.1 程序流程图 (4)4.2 程序源代码 (4)五系统功能分析与说明 (5)5.1 微处理器 (5)5.2 复位电路的设计 (9)5.3 二极管输出电路 (9)5.4 晶振电路 (10)5.5 制作PCB图 (10)六设计体会 (12)七参考文献 (13)一设计题目按桂林市微笑堂十字街的交通规则用AT89S51单片机控制红、绿、黄交通灯亮及闪烁时间与顺序。
二设计目的要求和意义2.1设计目的要求1通过单片机最小系统的设计，了解常用单片机应用系统开发手段和过程，进一步熟悉和掌握单片机的结构和工作原理，并能初步掌握一般单片机控制系统的编程和应用，从而进一步加深对单片机理论知识的理解。
2 掌握单片机内部功能模块。
如定时器/计数器、中断系统、存储器、I/O口等；3 掌握单片机的接口及相关外围芯片的特性、使用与控制方法；4 掌握单片机的编程方法，调试方法；5 掌握单片机应用系统的构建和使用，为以后设计和实现单片机应用系统打下良好的基础。
6.学会使用并熟练掌握电路绘制软件Protel99SE（或DXP）；7.掌握电路图绘制及PCB图布线技巧。
2.2 系统设计意义1、在系统掌握单片机相应基础知识的前提下，熟悉单片机最小应用系统的设计方法及系统设计的基本步骤。
2、完成所需单片机最小应用系统原理图设计绘制的基础上完成系统的电路图设计。
3、完成系统所需的硬件设计制作，在提高实际动手能力的基础上进一步巩固所学知识。
4、进行题目要求功能基础上的软件程序编程，会用相应软件进行程序调试和测试工作。
一、填空题1、若采用6MHz的晶体振荡器，则MCS-51单片机的振荡周期为____2/12us_____，机器周期为_______2us________.2、MCS—51单片机共有5个中断源，由IE寄存器设定中断的开放和禁止；每个中断源有两个优先级,由IP寄存器设定。
3、单片机的内部RAM区中,可以位寻址的地址范围是_________20H~2FH_________，特殊功能寄存器中，可位寻址的地址是_______80H～FFH__________。
4、MSC-51单片机引脚信号中,信号名称带上划线的表示可外接电路或低电平时该信号有效;5、函数是C语言的基本单位。
6、若由程序设定RS1、RS0=0、1，则工作寄存器R0～R7的直接地址为____08H～0FH_____。
7、串行口通信方式2接收到的第9位数据送SCON 寄存器的RB8位中保存。
8、MCS—51内部提供2 个可编程的16 位定时/计数器,定时器有4 种工作方式。
9、在C51中，变量的数据类型说明为bit，则其取值范围是0或1。
10、串行口方式3发送的第9位数据要事先写入 SCON 寄存器的 RB8 位。
11、MCS—51单片机外部中断请求信号有电平方式和脉冲方式,在电平方式下,当采集到P3.2或P3。
3引脚的有效信号为低电平时，激活外部中断。
12、 CPU又称MPU，一般由运算器和控制器两部分组成.13、使用DPTR作间址指针进行寄存器间接寻址时,其寻址能力为所有存储器。
14、整型变量的占用的存储空间是两个字节;字符型变量占用的存储空间是一个字节15、ALU指的是算术/逻辑单元。
16、MCS—51单片机的中断源分别是外部中断0、定时/计数器0、外部中断1 、定时/计数器1、串行口接收/发送中断。
17、KeiL C51软件中，工程文件的扩展名是____。
Uv2______,编译连接后生成可烧写的文件扩展名是_____。
hex______二、选择题1、C语言中最简单的数据类型包括（ B/D ）.A、整型、实型、逻辑型B、整型、实型、字符型C、整型、字符型、逻辑型D、整型、实型、逻辑型、字符型2、下列描述中正确的是（ D )。
第8章思考题及习题8参考答案一、填空1、AT89S51的串行异步通信口为（单工/半双工/全双工）。
答：全双工。
2. 串行通信波特率的单位是。
答：bit/s3. AT89S51的串行通信口若传送速率为每秒120帧，每帧10位，则波特率为答：12004．串行口的方式0的波特率为。
答：fosc/125．AT89S51单片机的通讯接口有和两种型式。
在串行通讯中，发送时要把数据转换成数据。
接收时又需把数据转换成数据。
答：并行，串行，并行，串行，串行，并行6．当用串行口进行串行通信时，为减小波特率误差，使用的时钟频率为 MHz。
答：11.05927．AT89S51单片机串行口的4种工作方式中，和的波特率是可调的，与定时器/计数器T1的溢出率有关，另外两种方式的波特率是固定的。
答：方式1，方式38．帧格式为1个起始位，8个数据位和1个停止位的异步串行通信方式是方式。
答：方式1。
9．在串行通信中，收发双方对波特率的设定应该是的。
答：相同的。
10．串行口工作方式1的波特率是。
答：方式1波特率=（2SMOD/32）×定时器T1的溢出率二、单选1．AT89S51的串行口扩展并行I/O口时，串行接口工作方式选择。
A. 方式0B.方式1C. 方式2D.方式3答：A2. 控制串行口工作方式的寄存器是。
A．TCON B.PCON C. TMOD D.SCON答：D三、判断对错1．串行口通信的第9数据位的功能可由用户定义。
对2．发送数据的第9数据位的内容是在SCON寄存器的TB8位中预先准备好的。
对3．串行通信方式2或方式3发送时，指令把TB8位的状态送入发送SBUF中。
错4．串行通信接收到的第9位数据送SCON寄存器的RB8中保存。
对5．串行口方式1的波特率是可变的，通过定时器/计数器T1的溢出率设定。
对6. 串行口工作方式1的波特率是固定的，为fosc/32。
错7. AT89S51单片机进行串行通信时，一定要占用一个定时器作为波特率发生器。
单片机原理及接口技术(C51编程)(第2版)-习题答案汇总23单片机答案第1章单片机概述思考题及习题1一、填空1.除了单片机这一名称之外，单片机还可称为（控制器.）或（）。
答：微控制器，嵌入式参考答案2.单片机与普通微型计算机的不同之处在于其将（）、（）和（）三部分，通过内部（）连接在一起，集成于一块芯片上。
答：CPU、存储器、I/O口、总线3. AT89S51单片机工作频率上限为（）MHz。
答：24MHz。
）和提4.专用单片机已使系统结构最简化、软硬件资源利用最优化，从而大大降低（高（）。
答：成本，可靠性。
二、单选1.单片机内部数据之所以用二进制形式表示，主要是A．为了编程方便B.受器件的物理性能限制C．为了通用性D.为了提高运算数度A．辅助设计应用B.测量、控制应用C．数值计算应用D.数据处理应用答：B答：B2.在家用电器中使用单片机应属于微计算机的。
一、填空5.在AT89S51单片机中，如果采用6MHz晶振，一个机器周期为（）。
答：2μs6. AT89S51单片机的机器周期等于（）个时钟振荡周期。
答：127.内部RAM中，位地址为40H、88H的位，该位所在字节的字节地址分别为（）和（）。
答：28H，88H8.片内字节地址为2AH单元最低位的位地址是（）；片内字节地址为A8H 单元的最低位的位地址为（）。
答：50H，A8H9.若A中的内容为63H，那么，P标志位的值为（）。
答：010. AT89S51单片机复位后，R4所对应的存储单元的地址为（），因上电时这时当前的工作寄存器区是（）组工作寄存器区。
答：04H，00H，0。
11.内部RAM中，可作为工作寄存器区的单元地址为（PSW（=）。
）H～（）H。
答：00H，1FH12.通过堆栈操作实现子程序调用时，首先要把（）的内容入栈，以进行断点保护。
调用子程序返回指令时，再进行出栈保护，把保护的断点送回到（），先弹出的是原来（）中的内容。
答：PC, PC，PCH13. AT89S51单片机程序存储器的寻址范围是由程序计数器PC的位数所决定的，因为AT89S51单片机的PC是16位的，因此其寻址的范围为（）KB。
试题1一、填空题(25分，每空1分)1。
AT89S51单片机为8 位单片机2。
MCS-51系列单片机的典型芯片分别为 8031 、 8051 、 8751 . 3. AT89S51的异步通信口为全双工(单工/半双工/全双工)4。
AT89S51有 2 级中断, 5 个中断源5. AT89S51内部数据存储器的地址范围是00H～7FH ，位地址空间的字节地址范围是20H～2FH ,对应的位地址范围是00H～7FH ,外部数据存储器的最大可扩展容量是64K .6。
AT89S51单片机指令系统的寻址方式有__寄存器寻址__、直接寻址_、寄存器间接寻址__、_立即寻址_、基址寄存器加变址寄存器寻址。
7. 如果（A）=34H，（R7)=0ABH,执行XCH A，R7;结果（A)= 0ABH , （R7)= 34H 。
8. 82C55可以扩展3个并行口，其中8 条口线具有位操作功能;9. 当单片机复位时PSW＝ 00 H,这时当前的工作寄存器区是0区，R4所对应的存储单元地址为04 H。
