可控自动调容调压配电变压器技术

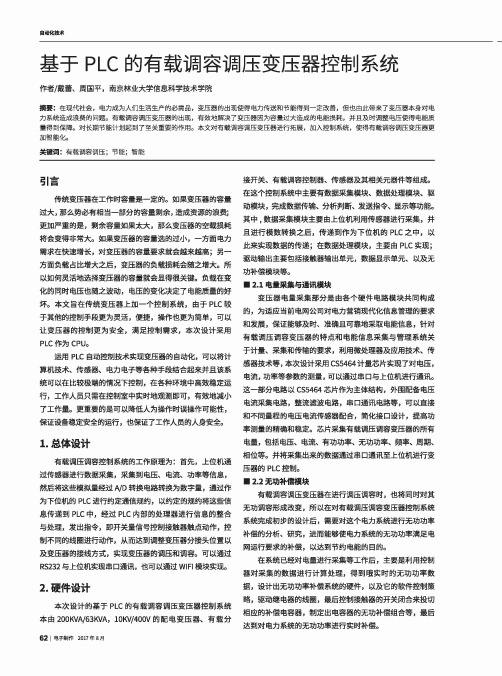

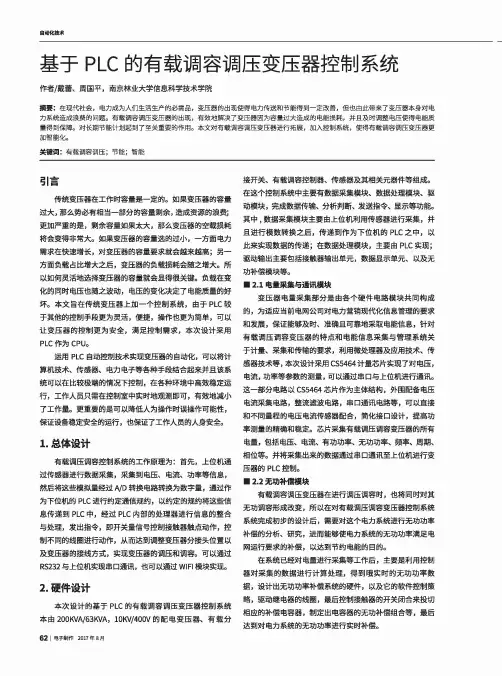

自动化技术基于PLC的有载调容调压变压器控制系统作者/戴蕾、周国平，南京林业大学信息科学技术学院摘要：在现代社会，电力成为人们生活生产的必需品，变压器的出现使得电力传送和节能得到一定改善，但也由此带来了变压器本身对电 力系统造成浪费的问题。

有载调容调压变压器的出现，有效地解决了变压器因为容量过大造成的电能损耗，并且及时调整电压使得电能质 量得到保障。

对长期节能计划起到了至关重要的作用。

本文对有载调容调压变压器进行拓展，加入控制系统，使得有载调容调压变压器更 加智能化。

关键词：有载调容调压；节能；智能引言传统变压器在工作时容量是一定的。

如果变压器的容量 过大，那么势必有相当一部分的容量剩余，造成资源的浪费；更加严重的是，剩余容量如果太大，那么变压器的空载损耗 将会变得非常大。

如果变压器的容量选的过小，一方面电力 需求在快速增长，对变压器的容量要求就会越来越高；另一 方面负载占比增大之后，变压器的负载损耗会随之增大。

所 以如何灵活地选择变压器的容量就会显得很关键。

负载在变 化的同时电压也随之波动，电压的变化决定了电能质量的好 坏。

本文旨在传统变压器上加一个控制系统，由于PLC较 于其他的控制手段更为灵活，便捷，操作也更为简单，可以 让变压器的控制更为安全，满足控制需求，本次设计采用 PLC作为 CPU。

运用P L C自动控制技术实现变压器的自动化，可以将计 算机技术、传感器、电力电子等各种手段结合起来并且该系 统可以在比较极端的情況下控制，在各种环境中高效稳定运 行，工作人员只需在控制室中实时地观测即可，有效地减小 了工作量。

更重要的是可以降低人为操作时误操作可能性，保证设备稳定安全的运行，也保证了工作人员的人身安全。

1.总体设计有载调压调容控制系统的工作原理为：首先，上位机通 过传感器进行数据采集，采集到电压、电流、功率等信息，然后将这些模拟量经过A/D转换电路转换为数字量，通过作 为下位机的PLC进行约定通信规约，以约定的规约将这些信 息传递到PLC中，经过PLC内部的处理器进行信息的整合 与处理，发出指令，即开关量信号控制接触器触点动作，控 制不同的线圈进行动作，从而达到调整变压器分接头位置以 及变压器的接线方式，实现变压器的调压和调容。

35kv级sz11系列有载调压电力变压器技术参数一、引言随着我国电力行业的快速发展，对电力设备的需求不断增长，35kv级sz11系列有载调压电力变压器作为一种重要的电力设备，其技术参数和性能特点备受关注。

本文将对35kv级sz11系列有载调压电力变压器的技术参数进行全面解析，以期为用户提供实用的参考依据。

二、35kv级sz11系列有载调压电力变压器的技术特点1.基本参数35kv级sz11系列有载调压电力变压器采用铁芯结构，具有较高的磁通密度和负载能力。

在额定容量和电压等级方面，该系列变压器能够满足各类电力系统的需求。

此外，其短路阻抗和负载损耗较低，有助于提高电力系统的经济性。

2.结构特点35kv级sz11系列有载调压电力变压器采用强迫风冷式散热结构，能够在高温环境下稳定运行。

此外，该系列变压器还具有完善的保护装置，包括过载保护、短路保护和温度保护等，确保了设备的安全可靠性。

3.性能优势35kv级sz11系列有载调压电力变压器具有以下性能优势：（1）高效率：在满负载状态下，该系列变压器的效率高达98%以上，有利于降低能源消耗。

（2）低噪音：采用特殊降噪技术，使35kv级sz11系列有载调压电力变压器的噪音水平远低于国家标准。

（3）环保节能：该系列变压器选材环保，符合国家环保要求，同时具有较低的损耗，有助于减少碳排放。

三、35kv级sz11系列有载调压电力变压器的应用领域35kv级sz11系列有载调压电力变压器广泛应用于以下领域：1.电力系统：作为电力系统中的核心设备，该系列变压器可用于发电、输电和配电等环节。

2.工业领域：在各类工业生产中，35kv级sz11系列有载调压电力变压器为生产线、设备驱动等提供稳定的电力供应。

3.基础设施建设：在公路、铁路、机场等基础设施建设中，35kv级sz11系列有载调压电力变压器为保障工程用电提供支持。

四、35kv级sz11系列有载调压电力变压器的市场前景1.政策驱动：在我国政府大力支持下，电力行业迎来新一轮投资热潮，为35kv级sz11系列有载调压电力变压器市场提供了广阔空间。

附件电力建设新技术应用专项评价办法（2017试行版）第一章总则第一条为适应电力建设科技创新新常态，坚持主动创新驱动，推动电力建设新技术、新工艺、新流程、新装备、新材料（以下简称“五新”）在电力建设工程中的广泛应用，进一步提升电力建设科技进步水平，统一电力建设工程新技术应用评价的规则和方法，特制定本办法。

第二条本办法适用于火力发电（含核电常规岛）、水电水利（含抽水蓄能）、输变电、风力发电、光伏发电、储能等电力工程新技术应用效果的专项评价。

第三条本办法所称新技术是指本工程推广应用国家重点节能低碳技术（见附件1）、建筑业10项新技术（见附件2）、电力建设“五新”推广应用信息目录（见附件3）及其他自主创新技术（各类新技术按国家、行业最新公布的版本执行）。

第四条本办法所称新技术研发成果是指工程主要参建单位依托本工程研发的成果，包括：1.获得省部级及以上科技进步奖、QC成果奖及其他奖项；2.取得发明专利及实用新型专利；3.获得省部级及以上工法；4.主持或参与国际、国家、行业、团体标准的编制。

第五条本办法所称自主创新技术包括：―1―1.国内首创或行业首创（应有查新报告）；2.省部级及以上有关技术委员会出具关键技术评审报告或相关证明；3.新纪录（工期、造价、用地、连续运行天数等新纪录，应有查新报告）。

第六条新技术应用应贯穿工程建设的全过程。

工程各参建单位应提出量化的实施计划并编制实施细则，将新技术应用纳入到施工图设计、设备技术协议、施工组织设计、专业技术措施等相关技术文件中。

第七条新技术应用专项评价应符合国家现行法律、法规和标准的规定。

第八条新技术应用专项评价本着企业自愿的原则，按工程初评、提出申请、现场评价、会议评审等程序进行。

第九条新技术应用专项评价的受理单位（机构）应具有独立法人资格，且具备《电力建设工程质量评价能力资格管理办法》规定的工程质量评价能力资格，其人力资源、注册资本、管理水平、检测手段、工程业绩等应满足新技术应用专项评价需要。

调容变压器技术介绍
调容变压器是一种可调节容性的变压器，它可以通过增加或减少其
容性来调整电压的大小。

调容变压器通常用于电力系统中，用于调
整或稳定电压。

以下是调容变压器的一些技术介绍：
1. 结构：调容变压器由两个或多个绕组组成，其中一个绕组用于增
加或减少电容，从而调节电压。

它通常还包括油浸或干式绝缘系统。

2. 原理：调容变压器的原理是通过调节变压器绕组上的电容来改变
电压。

电容通常是通过在绕组之间引入可调节的插入电容器实现的。

3. 控制方式：调容变压器可以通过手动或自动控制来调节电容。

自
动控制通常使用反馈机制来监测并调整电压的大小。

1
4. 应用：调容变压器广泛应用于电力系统中，用于调节电压以满足各种负载要求。

它可以用于稳压、电压调节、电压平衡和电力负荷均衡等应用。

5. 优点：调容变压器具有精确的电压调节能力和较高的效率。

它还可以提供快速响应和稳定的电压输出。

6. 缺点：调容变压器通常较大、较重，成本较高。

此外，它们还需要定期检查和维护以确保其正常运行。

总的来说，调容变压器是一种重要的电力设备，用于稳定和调节电压。

它在电力系统中扮演着重要的角色，确保电力供应的稳定性和可靠性。

2。

自动有载调容调压变压器结构自动有载调容调压变压器主要特点是主体线圈采用圆筒式和带有纵向油道的螺旋式相结合的结构技术，线圈体积缩小，油道散热效率高，冲击电压分布好；线圈出头数上、下相等、对称分布，从而引线布局简洁美观、引线长度缩短，使得变压器整体结构空间缩小，降低产品成本。

标签：调容调压；变压器；圆筒式；纵向油道；螺旋式据资料统计，我国变压器的总损耗约占系统发电量的10%，占电网总损耗50%-60%的中、低压电网损耗中约有70%损耗在配电变压器上。

如果变压器损耗能降低1%；每年就可节约上百亿度电。

目前，在季节性用电高峰和时段性负荷低谷期，配变负荷率低，往往达不到30%；长时间处于“大马拉小车”状态，造成变压器空载损耗严重。

为了避免以上问题，我们推出了一种新型的变压器结构用于解决以上问题。

1、变压器结构及分布这种自动有载调容调压变压器结构包括：变压器主体、高压接线柱、计量电流互感器、有载调容调压分接开关、低压防窃电护罩、低压出线排、共补分补并联电容器、穿墙套管、浪涌保护器、避雷器、进线塑壳断路器、漏电保护塑壳断路器、补偿塑壳断路器、调容调压控制器、熔断器组、智能复合开关、低压补偿控制器、调容调压控制显示器、出线柜、补偿柜、变压器主体；所述高压接线柱设置在变压器主体的右上方；所述计量电流互感器设置在低压出线排的上方；所述有载调容调压分接开关设置在变压器主体的左上方；所述低压防窃电护罩设置在变压器主体的外部；所所述低压出线排设置在计量电流互感器的下方；所述共补分补并联电容器设置在智能复合开关的下方；所述穿墙套管设置在浪涌保护器和进线塑壳断路器的正上方；所述浪涌保护器设置在进线塑壳断路器的左侧；所述避雷器设置在浪涌保护器的下方；所述进线塑壳断路器设置在浪涌保护器的右侧；所述漏电保护塑壳断路器设置在进线塑壳断路器的下方；所述补偿塑壳断路器设置在补偿柜右侧左上方；所述调容调压控制器设置在低压补偿控制器的后方；所述熔断器组设置在智能复合开关的上方；所述智能复合开关设置在熔断器组的正下方；所述低压补偿控制器设置在调容调压控制器的前方；所述调容调压控制显示器设置在低压补偿控制器的左方；所述出线柜设置在变压器主体的左前方；所述补偿柜设置在变压器主体的右前方。

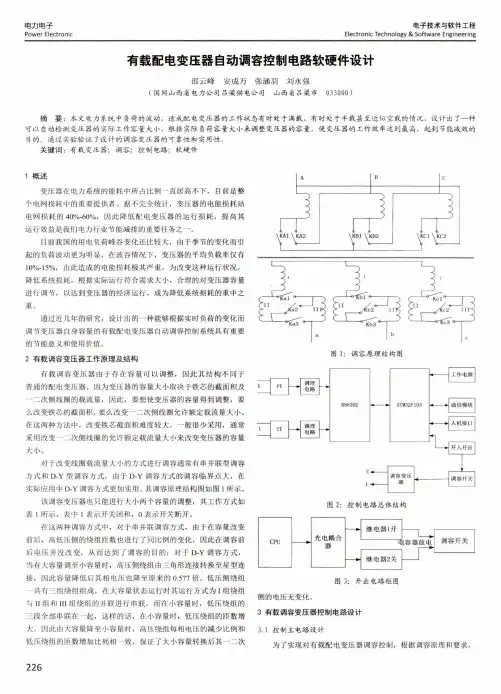

电力电子Power Electronic电子技术与软件工程Electronic Technology & Software Engineering 有载配电变压器自动调容控制电路软硬件设计邵云峰安成万张涵羽刘永强(国网山西省电力公司吕梁供电公司山西省吕梁市 033000 )摘要：本文电力系统中负荷的波动，造成配电变压器的工作状态有时处于满栽、有时处于半栽甚至近似空载的情况，设计出了一种 可以自动检测变压器的实际工作容量大小，根据实际负荷容量大小来调整变压器的容量，使变压器的工作效率达到最高，起到节能减效的 目的。

通过实验验证了设计的调容变压器的可靠性和实用性。

关键词：有栽变压器；调容；控制电路；软硬件1概述变压器在电力系统的能耗中所占比例一直居高不下，目前是整个电网损耗中的重要提供者。

据不完全统计，变压器的电能损耗站电网损耗的40%-60%，因此降低配电变压器的运行损耗，提高其运行效益是我们电力行业节能减排的重要任务之一。

目前我国的用电负荷峰谷变化还比较大，由于季节的变化而引起的负荷波动更为明显，在波谷情况下，变压器的平均负载率仅有10%-丨5%,由此造成的电能损耗极其严重。

为改变这种运行状况，降低系统损耗，根据实际运行符合需求大小，合理的对变压器容量进行调节，以达到变压器的经济运行，成为降低系统损耗的重中之重。

通过近几年的研宂，设计出的一种能够根据实时负荷的变化而调节变压器自身容量的有载配电变压器自动调容控制系统具有重要的节能意义和使用价值。

2有载调容变压器工作原理及结构有载调容变压器由于存在容量可以调整，因此其结构不同于普通的配电变压器。

因为变压器的容量大小取决于铁芯的截面积及一二次侧线圈的载流量，因此，要想使变压器的容量得到调整，要么改变铁芯的截面积，要么改变一二次侧线圈允许额定载流量大小。

在这两种方法中，改变铁芯截面积难度较大，一般很少采用，通常采用改变一二次侧线圈的允许额定载流量大小来改变变压器的容量大小。

35kv级sz11系列有载调压电力变压器技术参数
35KV级SZ11系列有载调压电力变压器的技术参数如下：
1. 额定电压：35KV
2. 额定容量：根据具体需求确定，可为10000KVA、
12500KVA、16000KVA等容量级别
3. 短路阻抗：根据具体需求确定，通常为6%、8%、10%等级
4. 额定频率：50Hz或60Hz
5. 联结组别：Yyn0（其他联结组别也可根据需求定制）
6. 冷却方式：AN/AF（自然风冷或强迫风冷）
7. 防护等级：根据具体需求确定，通常为IP00、IP20、IP23
等级
8. 绝缘等级：H级（可根据需求进一步定制，如F级、C级等）
9. 输出接线方式：H.V侧接线可选为侧入或顶入，L.V侧接线
可选为侧入或顶入
10. 调压范围：根据具体需求确定，通常为±5%、±10%等级
11. 温升标准：根据具体需求确定，通常为A类、F类等级
12. 外壳材料：钢板或不锈钢板材
13. 防护涂层：环氧树脂涂层或防锈漆处理
14. 运行环境温度：常温（可根据需求进一步定制，如高温、
低温环境等）
15. 运行条件：室内或室外（可根据具体需求定制）
请注意，以上参数仅为常见的技术参数，实际定制和设计变压器时，还需根据实际需求进行具体的设计和规格确定。

ＺGＳ13—Z自动调容调压变压器一、概述ZGS1３-Z－型变压器就是根据城、农网建设改造得要求，本着经济、合理、安全、可靠得原则设计得自动调容调压组合式变压器。

该产品适用于交流50Hz、额定电压１0/0、４ｋV智能化配电台区,结构合理、实用性强、节能效果显著,对于保障配电系统安全运行，提高供电质量具有深远得意义.二、产品构成智能型组合变压器本体由自动调容调压变压器本体与智能控制单元组成，采用自然通风方式，结构应设计紧凑合理，双杆安装。

自动调容调压组合式变压器本体构成变压器控制单元构成三、主要特点1、自动调压功能变压器本体油箱内配置调压开关,在电压波动时自动调节电压高低,使变压器低压侧电压输出稳定在合格范围内，提升供电质量。

调压分接范围为额定电压得±5%。

2、自动调容功能变压器本体油箱内配置调容开关,在用电负荷时段性高峰时自动将变压器调整到大容量档运行，在用电负荷时段性低谷时自动将变压器调整到小容量档运行，有效降低变压器损耗。

3、微机保护方式得过流及短路保护功能线路或负荷出现过流、短路故障，变压器内负控开关自动跳闸并远程上传报警信息，过流与速断保护应采用微机保护方式,保护定值连续可调，便于配合各级保护设备进行定值得精确整定，保证故障线路停电不波及上级开关跳闸。

4、双级漏电保护功能低压配电管理终端具有漏电保护功能,与变压器本体内永磁机构真空开关与配电出线断路器配合，具备进线与出线双级漏电保护功能。

5、就地及远程电动停送电功能变压器本体油箱内配置永磁机构真空开关，可实现就地电动停送电、远程无线遥控停送电功能。

6、无功补偿功能要求变压器智能监控单元内配置低压无功精细补偿隔室,实现级差不大于1kvａｒ得分相分级精细无功自动补偿，采用共分结合优化补偿方式，投切开关采用同步编码开关组，具有投入无涌流,切除无弧光,投切无谐波污染得特点。

7、电能计量功能设置独立密封得计量隔室，密封得主进线直接进入计量隔室,通过母排进入其它隔室，配置一块三相计量接线盒，预留两块三相电子式电表安装位置.电表与计量电流互感器由用方自备.8、GPRS无线“四遥”与配电监测变压器智能监控单元包含支持ＧPRＳ无线通讯与配电监测功能得低压配电管理终端，可将监测数据与运行状态实时远传给后台管理系统,支持GＰRＳ方式遥控、遥信、遥调与调测“四遥”功能.四、主要技术参数五、使用环境1）海拔高度：≤20００m2) 环境温度：—25℃ ~ +45℃，24小时内平均温度不超过＋35℃;3) 相对湿度：≤9０％（25℃）4）抗震能力：地面水平加速度 0、3g，地面垂直加速度 0、15g同时作用持续三个正弦波,安全系数 1、675) 最大风速：≤35m/s6）安装位置：户外７）污秽等级：≤III级;六、外形尺寸图及安装示意图自动调容调压组合式变压器本体外形尺寸图自动调容调压组合式变压器安装示意图。

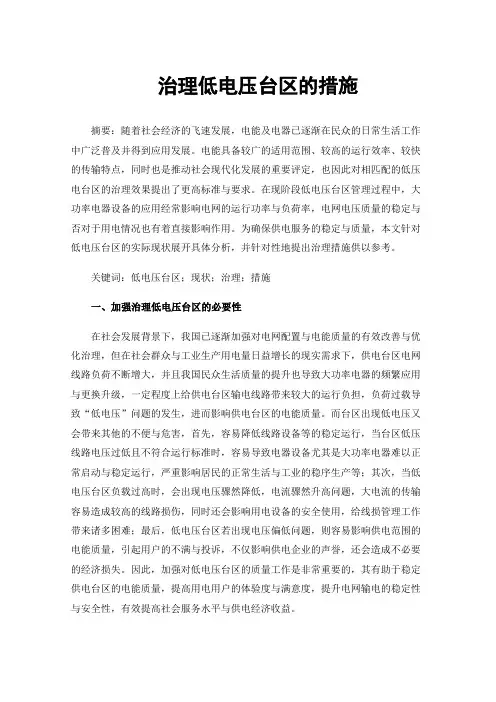

治理低电压台区的措施摘要：随着社会经济的飞速发展，电能及电器已逐渐在民众的日常生活工作中广泛普及并得到应用发展。

电能具备较广的适用范围、较高的运行效率、较快的传输特点，同时也是推动社会现代化发展的重要评定，也因此对相匹配的低压电台区的治理效果提出了更高标准与要求。

在现阶段低电压台区管理过程中，大功率电器设备的应用经常影响电网的运行功率与负荷率，电网电压质量的稳定与否对于用电情况也有着直接影响作用。

为确保供电服务的稳定与质量，本文针对低电压台区的实际现状展开具体分析，并针对性地提出治理措施供以参考。

关键词：低电压台区；现状；治理；措施一、加强治理低电压台区的必要性在社会发展背景下，我国已逐渐加强对电网配置与电能质量的有效改善与优化治理，但在社会群众与工业生产用电量日益增长的现实需求下，供电台区电网线路负荷不断增大，并且我国民众生活质量的提升也导致大功率电器的频繁应用与更换升级，一定程度上给供电台区输电线路带来较大的运行负担，负荷过载导致“低电压”问题的发生，进而影响供电台区的电能质量。

而台区出现低电压又会带来其他的不便与危害，首先，容易降低线路设备等的稳定运行，当台区低压线路电压过低且不符合运行标准时，容易导致电器设备尤其是大功率电器难以正常启动与稳定运行，严重影响居民的正常生活与工业的稳序生产等；其次，当低电压台区负载过高时，会出现电压骤然降低，电流骤然升高问题，大电流的传输容易造成较高的线路损伤，同时还会影响用电设备的安全使用，给线损管理工作带来诸多困难；最后，低电压台区若出现电压偏低问题，则容易影响供电范围的电能质量，引起用户的不满与投诉，不仅影响供电企业的声誉，还会造成不必要的经济损失。

因此，加强对低电压台区的质量工作是非常重要的，其有助于稳定供电台区的电能质量，提高用电用户的体验度与满意度，提升电网输电的稳定性与安全性，有效提高社会服务水平与供电经济收益。

二、现阶段低电压台区治理过程中的各类问题分析随着我国社会经济与科学技术的提升与发展，对用电量与电能质量的需求也不断增高，受经济因素、气候因素、地域因素影响等，多数地区在用电高峰阶段频繁出现低电压不稳定问题，严重影响居民的日常生活与生产工作，造成低电压台区问题的原因主要如下。

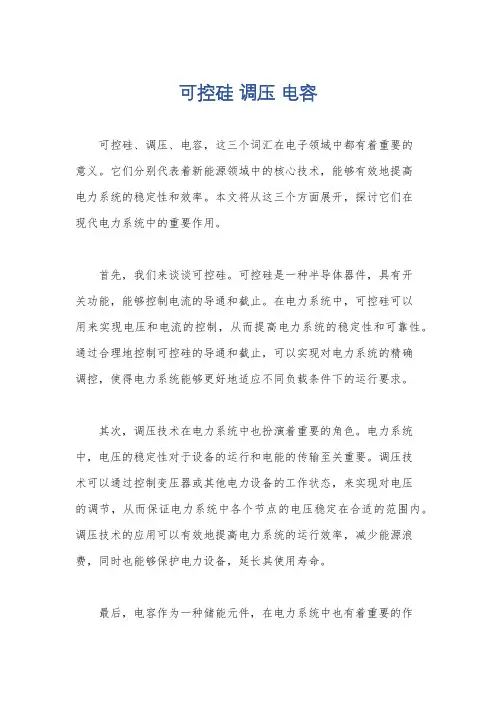

可控硅调压电容可控硅、调压、电容，这三个词汇在电子领域中都有着重要的意义。

它们分别代表着新能源领域中的核心技术，能够有效地提高电力系统的稳定性和效率。

本文将从这三个方面展开，探讨它们在现代电力系统中的重要作用。

首先，我们来谈谈可控硅。

可控硅是一种半导体器件，具有开关功能，能够控制电流的导通和截止。

在电力系统中，可控硅可以用来实现电压和电流的控制，从而提高电力系统的稳定性和可靠性。

通过合理地控制可控硅的导通和截止，可以实现对电力系统的精确调控，使得电力系统能够更好地适应不同负载条件下的运行要求。

其次，调压技术在电力系统中也扮演着重要的角色。

电力系统中，电压的稳定性对于设备的运行和电能的传输至关重要。

调压技术可以通过控制变压器或其他电力设备的工作状态，来实现对电压的调节，从而保证电力系统中各个节点的电压稳定在合适的范围内。

调压技术的应用可以有效地提高电力系统的运行效率，减少能源浪费，同时也能够保护电力设备，延长其使用寿命。

最后，电容作为一种储能元件，在电力系统中也有着重要的作用。

电容可以在电力系统中存储电能，并在需要时释放电能，从而实现对电力系统的辅助调节。

通过合理地配置电容装置，可以提高电力系统的功率因数，减少电能损耗，同时也能够提高电力系统的稳定性和可靠性。

综上所述，可控硅、调压和电容这三个技术在现代电力系统中都有着重要的作用。

它们的应用可以有效地提高电力系统的稳定性和效率，从而为新能源领域的发展提供有力的支持。

随着新能源技术的不断发展，相信这三个技术将会在未来的电力系统中发挥越来越重要的作用。

附件电力建设新技术应用专项评价办法（2017试行版）第一章总则第一条为适应电力建设科技创新新常态，坚持主动创新驱动，推动电力建设新技术、新工艺、新流程、新装备、新材料（以下简称“五新”）在电力建设工程中的广泛应用，进一步提升电力建设科技进步水平，统一电力建设工程新技术应用评价的规则和方法，特制定本办法。

第二条本办法适用于火力发电（含核电常规岛）、水电水利（含抽水蓄能）、输变电、风力发电、光伏发电、储能等电力工程新技术应用效果的专项评价。

第三条本办法所称新技术是指本工程推广应用国家重点节能低碳技术（见附件1）、建筑业10项新技术（见附件2）、电力建设“五新”推广应用信息目录（见附件3）及其他自主创新技术（各类新技术按国家、行业最新公布的版本执行）。

第四条本办法所称新技术研发成果是指工程主要参建单位依托本工程研发的成果，包括：1.获得省部级及以上科技进步奖、QC成果奖及其他奖项；2.取得发明专利及实用新型专利；3.获得省部级及以上工法；4.主持或参与国际、国家、行业、团体标准的编制。

第五条本办法所称自主创新技术包括：―1―1.国内首创或行业首创（应有查新报告）；2.省部级及以上有关技术委员会出具关键技术评审报告或相关证明；3.新纪录（工期、造价、用地、连续运行天数等新纪录，应有查新报告）。

第六条新技术应用应贯穿工程建设的全过程。

工程各参建单位应提出量化的实施计划并编制实施细则，将新技术应用纳入到施工图设计、设备技术协议、施工组织设计、专业技术措施等相关技术文件中。

第七条新技术应用专项评价应符合国家现行法律、法规和标准的规定。

第八条新技术应用专项评价本着企业自愿的原则，按工程初评、提出申请、现场评价、会议评审等程序进行。

第九条新技术应用专项评价的受理单位（机构）应具有独立法人资格，且具备《电力建设工程质量评价能力资格管理办法》规定的工程质量评价能力资格，其人力资源、注册资本、管理水平、检测手段、工程业绩等应满足新技术应用专项评价需要。

目录Contents概述技术数据变压器原理及结构主要功能外形尺寸及安装示意订货须知运输、验收和保管安装、维护和检修随机文件1 1 3 6 913 14 15 12自动调容调压变压器1、概述ZGS11-Z型自动调容调压组合变压器（以下简称变压器）是根据城、农网建设改造的要求，研制开发的一种智能化节能型新型设备。

它可根据用户实际运行电压高低、负荷大小、电能质量优劣等实际情况，利用组合式调压调容开关改变变压器线圈各抽头的接法和负荷开关状态，使变压器在不同分接头、额定容量间自动切换，实现自动调容/调压、远程负控、三相有功不平衡调节等功能，还可利用分级精细自动控制进行无功补偿，从而降低空载损耗，实现变压器的节能运行，达到节能目的。

该产品适用于交流50Hz、额定电压10/0.4kV、容量500kVA及以下的配电台区，主要应用于季节性或昼夜负荷变化幅度较大的城市居民区、商业区、工业区和农村电网。

具备智能化操控、结构合理、实用性强、节能效果显著等特点，对于保障配电系统安全运行，提高电网供电质量具有深远的意义。

2、技术数据2.1 型号的表达方式ZG S 11 - Z - □（□）·/ 10 I设计序号电压等级（kV）额定容量（kVA）终端型性能水平代号三相组合共箱式注：□（□）现有额定容量组合方式为500（160）、315（100）、200（63）12.2正常工作条件2.2.1变压器可以在以下温度和湿度环境下正常工作：最高温度+45℃最低温度-25℃（严寒地区-30℃）平均温度24小时内平均温度不超过+35℃日平均相对湿度不大于95%月平均相对湿度不大于90%2.2.2最大风速不超过35m/s(相当于风压小于700Pa)2.2.3空气污秽程度不大于Ⅲ级2.2.4安装场所海拔高度≤2000米2.2.5抗震能力地面水平加速度0.3g，垂直加速度0.15g，同时作用持续三个正弦波，安全系数1.672.2.6户外安装，但不适用于火灾、爆炸、化学腐蚀及剧烈震动场所。

供配电系统变压器配置与高低压供配电方式摘要：社会经济的发展，我国对电能的需求不断增加，供配电系统发展迅速。

供配电系统中的变压器配置以及高低压供配系统在其经济适用性与安全系数方面的性能逐渐提高，此外，随着电气自动化技术在供配电系统中的全面应用，高低压供配电系统也越来越智能化。

该文对供配电系统变压器的配置以及负荷的分布、高低压供配电系统在实际应用中的应用情况进行分析，并就其中存在的技术问题进行探讨。

关键词：高低压供配电；变压器；供配电系统引言近年来，随着社会经济的发展，居民消费水平和用电需求日益提高，用电负荷快速增长，对配电网的要求也日趋复杂。

负荷峰谷差别大和季节性强是部分农村地区、工业园区及经济开发区的用电特点，导致此类地区配电网面临若干问题，如平均负载率低造成严重的电能损耗，部分配电台区的电压波动问题较严重，影响用户正常使用。

自动调容调压配电变压器可对负荷的实时变化情况进行判断，实现变压器自身容量的变化和输出电压的调整，在节约电能的同时使得电能质量得到有效提高。

1低压配电系统的相关概述在电力系统的运行过程中低压供配电系统是非常重要的组成部分。

但是在进行低压电气安装的时候由于多种因素的影响也会给后期的使用带来很大的难度，从而导致运行工作出现很多的安全问题。

根据这一情况就需要工作人员在进行低压配电系统使用的时候做好对应的准备工作以及预防措施，提高对运行系统的监督与管理水平，确保整个系统的运行稳定与安全。

通常情况下，低压配电系统的电气设备安装都比较复杂，同时安装的时间较长，所以安装的过程中就会涉及多项工作内容，在这一过程中起施工的技术与工艺也会相应的复杂。

如果对于安装技术的掌握不足，就会导致安装工作进度延长，还会给后期的使用安全造成威胁。

另外，一些安全隐患的发生也会给工程的整体使用带来影响。

所以需要在低压配电系统设备安装之前做好管线的敷设以及接地网工作的落实。

然后再采取合理的焊接技术，确保整个电气安装工程的顺利进行。

上海臻和自主研发的智能型调容调压组合式变压器通过专家组
初步验收
佚名
【期刊名称】《电器与能效管理技术》
【年(卷),期】2015(0)21
【摘要】2015年11月11日上午，上海电器科学研究院尹天文院长、何瑞华教授、张扬教授、赵文华高工、周海麟高工等电气专家来到上电科苏州制造基地，对上海臻和防雷电气技术有限公司自主研发的智能型调容调压组合式变压器项目进行试制验收。

公司研发总监毛协国代表项目组向专家汇报了该新产品的设计、产品功能、技术特点。

【总页数】1页(P91-91)
【正文语种】中文
【中图分类】TM41
【相关文献】
1.智能型有载调容配电变压器的应用研究
2.自动调容调压组合式变压器的应用
3.智能型有载调容变压器设计分析
4.S13-M.ZT-160（50）~630（200）/10系列智能型有载调容变压器技术经济分析
5.智能型调容变压器节能效果分析
因版权原因，仅展示原文概要，查看原文内容请购买。
