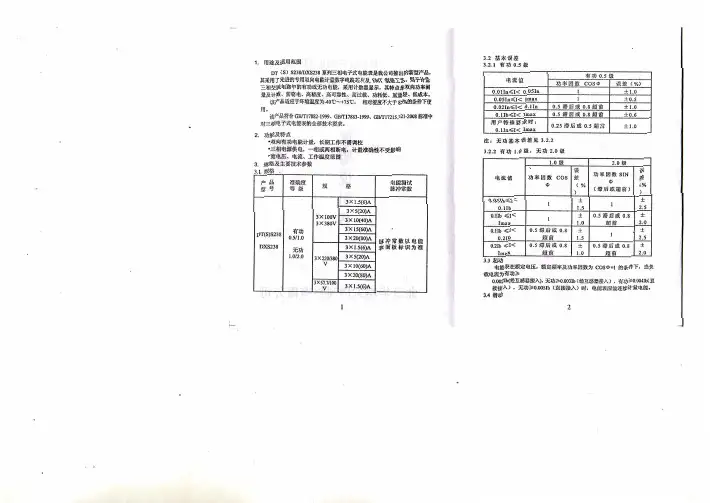

DTS238型电能表说明书(附带电路图)

DTS/DSS517三相电子式电能表使用说明书上海东汇电子仪表有限公司1．概述DTS/DSS517 L4型三相电子式有功电能表（以下简称“仪表”）由三相电子式电能表单元和数据处理单元组成，LCD 显示，有红外或RS485通信功能。

该表具有测量精度高、稳定性好、过载能力强、可靠性高等显著优点。

可为电力部门提供先进、可靠的计量工具。

该表型根据国家标准GB/T17215-2002《１级和２级静止式交流有功电度表》设计，技术要求符合《三相液晶显示电能表技术要求》；通讯规约符合DL/T645-1997《多功能表通讯规约》。

注：可根据用户需要制造特殊规格的表。

3．主要电气性能指标：3． 1 基本误差：见表1有功1.0级有功2.0级电流值 功率因数 COSФ误差 %功率因数 COSФ 误差 % 0.05Ib≤I<0.1Ib 1.0 ±1.5 1.0 ±2.5 0.1Ib≤I<Imax 1.0±1.0 1.0±2.0 0.1Ib≤I<0.2Ib 0.5滞后或0.8超前 ±1.5 0.5滞后或0.8超前 ±2.5 0.2Ib≤I<Imax0.5滞后或0.8超前±1.0 0.5滞后或0.8超前±2.03． 2 起动电流：有功≤0.005Ib（2级） 有功≤0.003Ib（2级，经互感器接入）有功≤0.004b（1级） 有功≤0.002Ib（1级，经互感器接入）。

3． 3 潜动：电压线路加115%Un,当电流回路无电流时，电能表输出的脉冲不多于1个。

3．4 电气参数电池停电不显示电流 ≦10uA 正常工作电压0.85Un ～ 1.15Un 极限工作电压 0.7Un ～ 1.2Un 每相电压线路功耗 ≤1.0W 和5VA 电流线路功耗 ≤1VA 备份电池电压3.6VDC 电池停电显示电流 ≦30uA 3.4 时钟参数时钟准确度 0.5S/d（23℃） 电池容量≥1.2Ah3.5 气候条件正常工作温度: -15℃ ～ +55℃极限工作温度范围： -20℃～ +70℃贮存与运输温度范围：-25℃～ +70℃3.6外型尺寸： 268×171×76mm。

DTS(X)2026、DSS(X)2026型三相电子式有功无功组合电能表使用说明书青岛青表电器仪表有限公司1.概述三相电子式有功无功组合电能表（以下简称电能表），是为了适应电网改造设计开发的有功、无功组合式电能表。

它具有较高的准确度和可行性。

本仪表采用国际先进的超低功耗大规模集成电路技术及SMT工艺制造的优良产品。

产品制造标准符合GB/T17215-2002《1级和2级静止式交流有功电能表》、GB/T17882-1999、DL/T614-1997《多功能电能表》、DL/T645-1997《多功能电能表通信规约》等电力行业标准对三相静止式电能表全部技术要求，是对需要进行无功电量考核的企业、变电站或电厂最理想的选择，亦适合输配电或配网自动化用表。

本产品可供计量参比频率为50Hz电网中的三相交流有功和无功电能，并能进行正、反向电能计量和红外及RS485通讯功能。

其特点是精度高、可靠性好、宽负荷、低功耗、误差曲线平直、抗干扰能力强。

2.型号2.1型号名称DTS（X）2026 三相四线电子式有功无功组合电能表DSS（X）2026 三相三线电子式有功无功组合电能表2.2产品型号的组成及意义：三相三线：三相四线3、工作原理3、1 电能计量单元工作原理电能表电能计量单元的核心是炬力集成电路公司生产的ATT7026A芯片，本产品计量原量框图如图所示：电能计量单元工作原理被计量的每一相电能的电流通过互感器采样得到电压信号,再通过ATT7026A芯片内部的差放电路将电压信号放大,放大的信号经过A/D转换成与其成比例的数字信号,再经过高通滤波去除信号中的直流分量后进入数字乘法器的一个输入端。

被计量的电能电压信号经过电阻分压取样，通过ATT7026A芯片内部的差放电路将信号放大，再经过A/D转换成与其成比例的数字信号，进入数字乘法器的另一个输入端与电流通道的信号进行乘法运算，完成被计量电能的瞬时功率测量。

每相输出瞬时功率通过数字低通滤波器,进行积分处理，然后进行绝对值累加后进入"数字/频率"转换器，经过分频电路输出的脉冲经过隔离后送入CPU单元进行处理，分别记录有功和无功的总电量及有功反向电量。

3
DTS634/DSS633 型三相电子式电能表 使用说明书
2. 电气结构 电能表PCB布局合理，充分考虑各器件的位置与走线，使电能表具备优异的电磁兼容性能。
2. 工作原理 电能表的工作原理框图如图 2 所示。
2
DTS634/DSS633 型三相电子式电能表 使用说明书
ZTY0.464.521 共 10 页 第3页
图 2 工作原理框图 电能表通过电流互感器和电阻分压网络，分别对 A、B、C 三相输入电流和电压采样得到电 压信号，送入电能计量芯片，分别经过差分放大电路和 A/D 转换电路，电流信号再经过高通滤 波，电压信号再经过相位校正电路，分别去除信号中的直流分量，然后分别送入数字乘法器， 进行乘法运算，完成被计量电能的瞬时功率测量。三个乘法器输出瞬时功率进行绝对值求和 后 送入数字频率转换器，输出与三相被计量电能平均功率成比例的频率脉冲信号，其中高频 脉冲 输出给脉冲指示和脉冲测试接口供校验使用，低频脉冲输出直接驱动计度器实现电能计量 。 3. 主要技术性能与参数 1. 型号规格
3. 产品型号的组成及代表意义
4. 使用环境条件 1. 温度范围
图 1 产品Βιβλιοθήκη 号的组成及其代表意义1DTS634/DSS633 型三相电子式电能表 使用说明书
ZTY0.464.521 共 10 页 第2页
1.4.1.1 规定工作温度范围：-25℃～+55℃；
资料 来源
@ 标记
换页 处数
2011(ZTY)-06 5
DTS634/DSS633 型三相电子式有功电能表
使用说明书
ZTY0.464.022
浙江正泰仪器仪表有限责任公司 二 0 一 0 年十二月
1
目录 1.概述.............................................................................................................................................................1 1.1 主要产品特点........................................................................................................................................1 1.2 型号名称................................................................................................................................................1 1.3 产品型号的组成及代表意义...............................................................................................................1 1.4 使用环境条件........................................................................................................................................1 2．产品的结构特征及工作原理................................................................................................................2 2.1 结构.........................................................................................................................................................2 2.2 工作原理.................................................................................................................................................2 3．主要技术性能与参数.............................................................................................................................3 3.1 型号规格................................................................................................................................................3 3.2 百分数误差............................................................................................................................................3 3.3 起动和潜动............................................................................................................................................3 3.4 电气参数................................................................................................................................................4 4．主要功能..................................................................................................................................................4 4.1 电能计量功能........................................................................................................................................4 5．外形尺寸..................................................................................................................................................4 6.常见故障的诊断、分析、排除方法.......................................................................................................5 6.1 显示..........................................................................................................................................................5 6.2 计量..........................................................................................................................................................5 7．安装与使用说明.....................................................................................................................................5 7.1 开箱检查注意事项................................................................................................................................5

068DTSD1352(DTSF1352)三相电子式多功能电能表安装使用说明书V1.0上海安科瑞电气股份有限公司1概述DTSF1352三相电子式电能表与DTSD1352三相电子式多功能电能表主要用于计量低压网络的三相有功电能，并可选配RS485通讯功能，方便用户进行用电监测、集抄和管理。

产品具有精度高、体积小、安装方便等优点。

可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量，统计和分析。

DTSD1352作为多功能电能表同时可进行电压、电流、功率等电量的测量，以及无功电能计量。

2主要功能功能功能说明DTSD1352DTSF1352电能计量有功电能计量（正、反向）■■无功电能计量（正、反向）■A、B、C分相正向有功电能■电量测量U、I■■P、Q、S、PF、F■LCD显示8位段式LCD显示■■按键编程4按键可编程通信、变比等参数■■脉冲输出有功脉冲输出、时钟脉冲输出■■无功脉冲输出□（与时钟复用）LED报警失压及数据校验失败报警■■复费率及附带功能支持4个时区、2个时段表、8个日时段、4个费率□□四种最大需量及发生时间□上12月历史冻结数据□□（无需量）日期、时间□□通讯RS485接口，同时支持Modbus、DL/T645-07、DL/T645-97□□(■：标配；□：可选)3技术参数5接线与安装三相四线经互感器接入三相四线直接接入ABC三相三线经互感器接入三相三线直接接入通讯及脉冲输出端子注：11、12为时钟与无功脉冲复用端子，默认为时钟脉冲输出。
