油缸设计要点

1 / 5 【专业知识】

液压油缸参数设计禁忌及注意事项

一、液压油缸参数设计注意事项

(1)液压缸设计应尽量避免采用非标尺寸，液压缸的很多尺寸都是根据具体需要设计的，但是在选取这些尺寸时。必须考虑到标准尺寸上。尤其是缸筒内径、缸杆直径、密封圈有关的尺寸等更不能按实际需要任意选取，否则可能选不到合适的密封圈。

2 / 5 (2)液压缸的安全系数不能过小，液压缸在工作过程中要承受液压力、机械力，同时，由于材料、材料的均一性、应力集中、加工精度及材料疲劳极限的影响，使得液压缸的工作强度变化范围较大。因此，必须有足够的安全系数，一般应在5以上。

(3)活塞杆导向长度不宜过小，导向套的长度一般因液压缸的大小和活塞杆密封的种类和用途而异，但一般应在活塞杆直径的0.6倍以上，以保证活塞杆有足够的稳定度。

3 / 5 (4)高速、长行程液压缸的导向套避免采用一般结构，对于速度大于1000mm/s，行程在4000mm以上的液压缸来说，由于高速动作所产生的局部过热，会造成导向套显著磨损，并出现金属粉末。这不仅从结构上对导向套的表面进行强制润滑，而且也需要对活塞杆表面进行高频淬火等特殊处理，同时.也可考虑使用静压轴承。

(5)在保证能满足运动行程和负载力的条件下，应避免液压缸的轮廓尺寸过大。

(6)避免液压缸的活塞杆在受压状态下承受最大负载，应保证其在受压状态下具有良好的稳定性。

(7)禁忌：忽略缸筒必要的形位公差。

为保证液压缸有较低的起动压力和在运动中不发生“别劲”现象，应对缸筒的形位公差给以足够的注意。一般情况下，缸筒内径的圆度、圆柱度误差不能大于缸筒直径尺寸公差的一半;缸筒轴线的直线度误差每500mm长度上不大于0.03mm ;缸筒端面对缸筒轴线的圆跳动每100mm不大于0.04mm。

(8)禁忌：忽略液压缸耳环的位置公差。

耳环式液压缸的耳环孔对缸筒轴线的位置误差不大于0.03mm。

(9)禁忌：忽略销轴式液压缸的位置公差。 4 / 5 销轴式液压缸销的轴线位置公差不大于0.1mm，垂直度误差在100mm长度上不大于0.1mm。

液压油缸的主要设计技术参数 1 / 311 / 31

液压油缸的主要设计技术参数

一、液压油缸 的主要技术参数：

1.油缸直径；油缸缸径，内径尺寸。

2. 进出口直径及螺纹参数

3.活塞杆直径；

4.油缸压力；油缸工作压力，计算的时候经常是用试验压力，低于 16MPa 乘以，高于 16 乘以

5.油缸行程；

6.可否有缓冲；依照工况情况定，活塞杆伸出收

缩若是冲击大一般都要缓冲的。

7.油缸的安装方式；

达到要求性能的油缸即为好， 频频出现故障的油缸即为坏。应该说是合格与不合格吧好和合格还是有区其他。

二、液压油缸 结构性能参数包括： 1.液压缸的直径； 2.活塞杆的直径； 3.速度及速比； 4.工作压力等。

液压缸产品种类很多， 衡量一个油缸的性能利害主要出厂前做的各项试验指标， 油缸的工作性能主要表现在以下几个方面： 液压油缸的主要设计技术参数 2 / 312 / 31

1.最低启动压力：是指液压缸在无负载状态下的最低工作压力， 它是反响液压缸零件制造和装置精度以及密封摩擦力大小的综合指标；

2.最低牢固速度：是指液压缸在满负荷运动时没

有爬行现象的最低运动速度，它没有一致指标，肩负不相同工作的液压缸， 对最低牢固速度要求也不相同。

3.内部泄漏：液压缸内部泄漏会降低容积效率，加剧油液的温升， 影响液压缸的定位精度，使液压缸不能够正确地、 牢固地停在缸的某一地址，也因此它是液压缸的主要指标之。

液压油缸常用计算公式

液压油缸 常用计算公式

项 目 公 式 符号意义

液压油缸面积 (cm 2 ) A = π D 2 /4 D ：液压缸有效活塞直径 (cm)

液压油缸速度 (m/min) V=Q/A Q ：流量 (l / min)

V ：速度 (m/min)

液压油缸需要的流量 (l/min) Q=V × A/10=A× S/10t S ：液压缸行程 (m)

液压油缸设计标准

1. 结构和材料

液压油缸的主要结构应设计为耐高压、高强度和耐疲劳的结构。缸体应采用高强度材料，如铸钢、合金钢或不锈钢。对于关键部位，如活塞和活塞环，应选择耐磨、耐腐蚀的材料，如不锈钢或高强度合金钢。

2. 密封和防泄漏

液压油缸的密封系统应设计为防止内部和外部泄漏。活塞和活塞环之间应采用高性能的密封圈或密封环，以防止液压油的泄漏。此外，缸盖和缸体之间也应采用密封圈或密封环，以确保缸体的密封性。

3. 性能要求

液压油缸应具有良好的性能，包括推力、速度、精度和稳定性。推力应足够大，以适应各种应用场景的需要。速度应可调，以满足不同操作速度的要求。精度应高，以实现精确的控制。稳定性应强，以确保在各种操作条件下都能保持稳定的工作状态。

4. 安装和维护

液压油缸的安装和维护应简单易行。在安装过程中，应确保各部件的正确安装和调整，避免因安装不当而引起的泄漏或损坏。在维护过程中，应定期检查液压油的清洁度和浓度，以及各部件的磨损情况，及时进行更换或维修。

5. 表面处理和涂层

液压油缸的表面处理和涂层应能够抵抗腐蚀和磨损。缸体和活塞等部件应进行防腐蚀处理，如镀锌、喷涂防腐涂料等。此外，为了提高耐磨性，活塞环等摩擦表面应进行耐磨涂层处理。

6. 环境和安全要求

液压油缸的设计应考虑环境和安全要求。在操作过程中，液压油缸可能会产生热量和压力，因此应确保液压油缸能够安全地承受这些条件。此外，在设计和制造过程中，应考虑到环境保护的要求，尽可能减少对环境的影响。

7. 测试和检验

液压油缸在出厂前应进行严格的测试和检验。测试应包括性能测试、密封性测试、耐压测试等。检验应包括外观检验、尺寸检验等。只有经过合格的测试和检验，液压油缸才能被视为符合设计标准。

8. 标记和文档

液压油缸应有清晰的标记和完整的文档。标记应包括产品名称、型号、规格、生产日期等基本信息。文档应包括设计图纸、使用说明书、维护手册等。这些标记和文档应易于理解和使用，以便于用户正确地使用和维护液压油缸。

WORD格式 可编辑

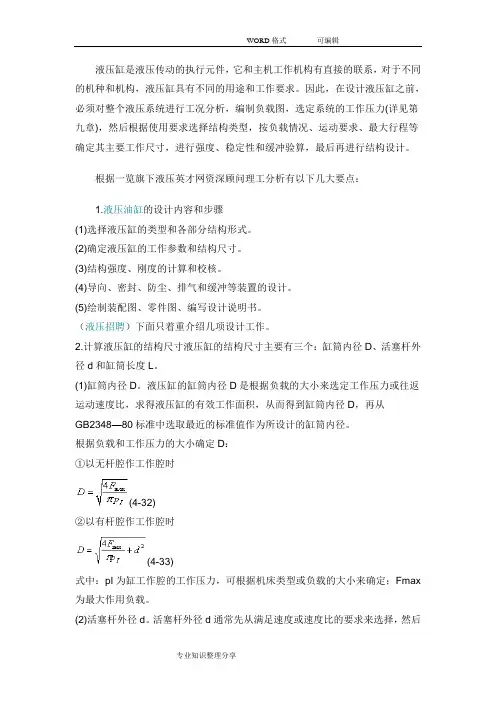

专业知识整理分享 液压缸是液压传动的执行元件，它和主机工作机构有直接的联系，对于不同的机种和机构，液压缸具有不同的用途和工作要求。因此，在设计液压缸之前，必须对整个液压系统进行工况分析，编制负载图，选定系统的工作压力(详见第九章)，然后根据使用要求选择结构类型，按负载情况、运动要求、最大行程等确定其主要工作尺寸，进行强度、稳定性和缓冲验算，最后再进行结构设计。

根据一览旗下液压英才网资深顾问理工分析有以下几大要点：

1.液压油缸的设计内容和步骤

(1)选择液压缸的类型和各部分结构形式。

(2)确定液压缸的工作参数和结构尺寸。

(3)结构强度、刚度的计算和校核。

(4)导向、密封、防尘、排气和缓冲等装置的设计。

(5)绘制装配图、零件图、编写设计说明书。

（液压招聘）下面只着重介绍几项设计工作。

2.计算液压缸的结构尺寸液压缸的结构尺寸主要有三个：缸筒内径D、活塞杆外径d和缸筒长度L。

(1)缸筒内径D。液压缸的缸筒内径D是根据负载的大小来选定工作压力或往返运动速度比，求得液压缸的有效工作面积，从而得到缸筒内径D，再从GB2348—80标准中选取最近的标准值作为所设计的缸筒内径。

根据负载和工作压力的大小确定D：

①以无杆腔作工作腔时

(4-32)

②以有杆腔作工作腔时

(4-33)

式中：pI为缸工作腔的工作压力，可根据机床类型或负载的大小来确定；Fmax为最大作用负载。

(2)活塞杆外径d。活塞杆外径d通常先从满足速度或速度比的要求来选择，然后

WORD格式 可编辑

专业知识整理分享 再校核其结构强度和稳定性。若速度比为λv，则该处应有一个带根号的式子：
