薄型防火涂料

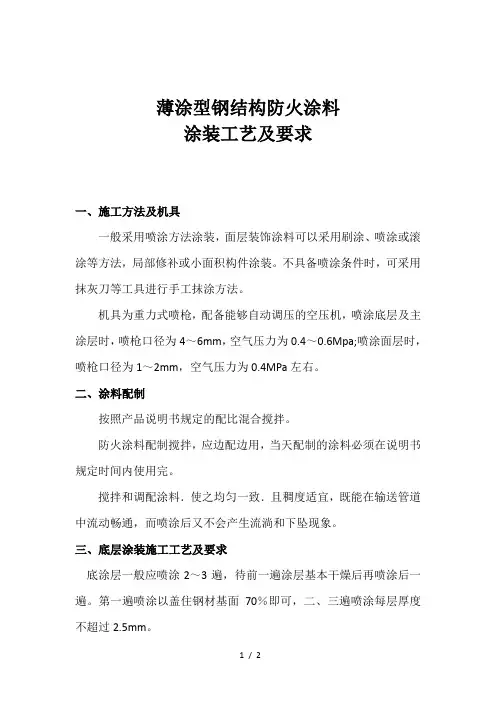

1 / 2 薄涂型钢结构防火涂料

涂装工艺及要求

一、施工方法及机具

一般采用喷涂方法涂装，面层装饰涂料可以采用刷涂、喷涂或滚涂等方法，局部修补或小面积构件涂装。不具备喷涂条件时，可采用抹灰刀等工具进行手工抹涂方法。

机具为重力式喷枪，配备能够自动调压的空压机，喷涂底层及主涂层时，喷枪口径为4～6mm，空气压力为0.4～0.6Mpa;喷涂面层时，喷枪口径为1～2mm，空气压力为0.4MPa左右。

二、涂料配制

按照产品说明书规定的配比混合搅拌。

防火涂料配制搅拌，应边配边用，当天配制的涂料必须在说明书规定时间内使用完。

搅拌和调配涂料．使之均匀一致．且稠度适宜，既能在输送管道中流动畅通，而喷涂后又不会产生流淌和下坠现象。

三、底层涂装施工工艺及要求

底涂层一般应喷涂2～3遍，待前一遍涂层基本干燥后再喷涂后一遍。第一遍喷涂以盖住钢材基面70％即可，二、三遍喷涂每层厚度不超过2.5mm。 2 / 2 喷涂保护方式、喷涂层数和涂层厚度应根据防火设计要求确定。

喷涂时，操作工手握喷枪要稳定，运行速度保持稳定。喷枪要垂直于被喷涂钢构件表面，喷距为6～lOmm。

施工过程中，操作者应随时采用测厚针检测涂层厚度，确保各部位涂层达到设计规定的厚度要求。

喷涂后，喷涂形成的涂层是粒状表面，当设计要求涂层表面平整光滑时，待喷涂完最后一遍应采用抹灰刀等工具进行抹平处理，以确保涂层表面均匀平整。

四、面层涂装工艺及要求

当底涂层厚度符合设计要求，并基本干燥后，方可进行面层涂料涂装。

面层涂料一般涂刷1～2遍。如第一遍是从左至右涂刷，第二遍则应从右至左涂刷，以确保全部覆盖住底涂层。

面层涂装施工应保证各部分颜色均匀、一致，接槎平整。

pkpm薄型防火涂料设计参数

一、前言

PKPM薄型防火涂料是一种高性能的建筑防火材料，具有良好的防火性能和优异的耐久性。在建筑设计中，正确选择和使用PKPM薄型防火涂料是保障建筑物安全的重要措施之一。本文将介绍PKPM薄型防火涂料的设计参数。

二、PKPM薄型防火涂料概述

1. PKPM薄型防火涂料简介

PKPM薄型防火涂料是一种水基无机硅酸盐类装饰材料，具有优异的耐久性、化学稳定性和良好的防火性能。该产品适用于钢结构、混凝土结构、木结构等各种建筑物表面，可以有效地提高建筑物的抗火能力。

2. PKPM薄型防火涂料特点

（1）优异的耐久性：该产品具有优异的耐候性和耐化学腐蚀性，可以长期保持其良好的使用效果。

（2）良好的施工性能：该产品易于施工，可采用喷涂、刮涂等多种方式进行施工。

（3）良好的防火性能：该产品具有良好的防火性能，可有效地阻止火势的蔓延，保护建筑物和人员的安全。

三、PKPM薄型防火涂料设计参数

1. 基础材料

PKPM薄型防火涂料的基础材料为水基无机硅酸盐类装饰材料，主要成分包括硅酸盐、氧化钙、氧化铝等。

2. 技术指标

PKPM薄型防火涂料的技术指标包括以下几个方面：

（1）干膜厚度：一般为0.5mm-2mm。

（2）密度：一般为1.3g/cm³-1.8g/cm³。

（3）吸水率：一般小于5%。

（4）耐热性：一般可达到800℃以上。

（5）耐候性：一般可达到15年以上。

3. 施工方法

PKPM薄型防火涂料的施工方法包括以下几个步骤：

（1）表面处理：将建筑物表面清洗干净，并进行必要的修补和处理。

（2）底漆处理：使用适当的底漆进行处理，以提高涂层的附着力和耐久性。

（3）涂料施工：采用喷涂、刮涂等方式进行涂料施工，注意控制干膜厚度和涂层的均匀性。

（4）干燥处理：待涂料干燥后，进行必要的修整和处理。

四、PKPM薄型防火涂料的应用范围

PKPM薄型防火涂料适用于各种建筑物表面，包括钢结构、混凝土结构、木结构等。该产品广泛应用于公共建筑、商业建筑、住宅建筑等各种场所，可有效地提高建筑物的防火能力。

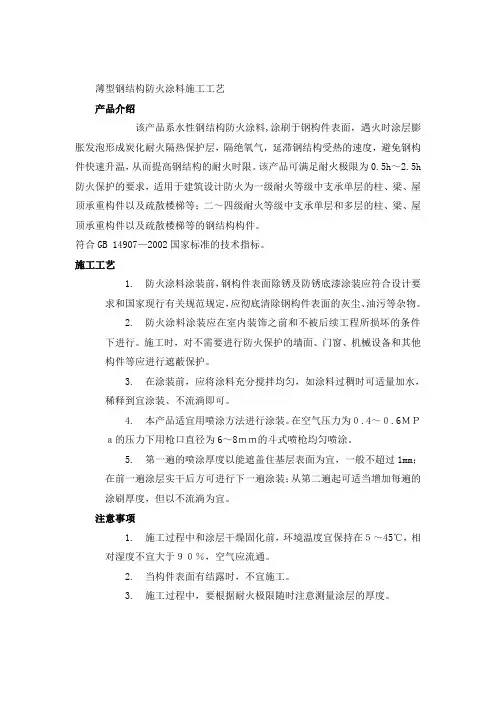

薄型钢结构防火涂料施工工艺

产品介绍

该产品系水性钢结构防火涂料,涂刷于钢构件表面，遇火时涂层膨胀发泡形成炭化耐火隔热保护层，隔绝氧气，延滞钢结构受热的速度，避免钢构件快速升温，从而提高钢结构的耐火时限。该产品可满足耐火极限为0.5h～2.5h防火保护的要求，适用于建筑设计防火为一级耐火等级中支承单层的柱、梁、屋顶承重构件以及疏散楼梯等；二～四级耐火等级中支承单层和多层的柱、梁、屋顶承重构件以及疏散楼梯等的钢结构构件。

符合GB 14907—2002国家标准的技术指标。

施工工艺

1. 防火涂料涂装前，钢构件表面除锈及防锈底漆涂装应符合设计要求和国家现行有关规范规定，应彻底清除钢构件表面的灰尘、油污等杂物。

2. 防火涂料涂装应在室内装饰之前和不被后续工程所损坏的条件下进行。施工时，对不需要进行防火保护的墙面、门窗、机械设备和其他构件等应进行遮蔽保护。

3. 在涂装前，应将涂料充分搅拌均匀，如涂料过稠时可适量加水，稀释到宜涂装、不流淌即可。

4. 本产品适宜用喷涂方法进行涂装。在空气压力为０.4～０.6ＭＰａ的压力下用枪口直径为6～8ｍｍ的斗式喷枪均匀喷涂。

5. 第一遍的喷涂厚度以能遮盖住基层表面为宜，一般不超过1mm；在前一遍涂层实干后方可进行下一遍涂装；从第二遍起可适当增加每遍的涂刷厚度，但以不流淌为宜。

注意事项

1. 施工过程中和涂层干燥固化前，环境温度宜保持在５～45℃，相对湿度不宜大于９０％，空气应流通。

2. 当构件表面有结露时，不宜施工。

3. 施工过程中，要根据耐火极限随时注意测量涂层的厚度。 4. 喷涂作业时要注意喷涂方向一致，避免凹凸质感方向不一致，造成光感色差。

5. 本产品系水性防火涂料，因此涂层无论在施工过程中还是在施工完毕后均应处于室内或避雨棚内，以避免雨淋。

参考用量

1.2kg/㎡/mm。

包装及贮存

1、包装：50kg/桶；20kg/桶。

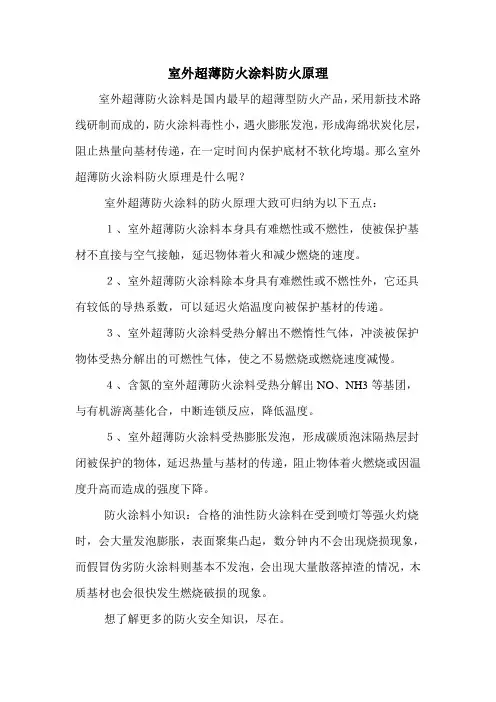

室外超薄防火涂料防火原理

室外超薄防火涂料是国内最早的超薄型防火产品，采用新技术路线研制而成的，防火涂料毒性小，遇火膨胀发泡，形成海绵状炭化层，阻止热量向基材传递，在一定时间内保护底材不软化垮塌。那么室外超薄防火涂料防火原理是什么呢？

室外超薄防火涂料的防火原理大致可归纳为以下五点：

１、室外超薄防火涂料本身具有难燃性或不燃性，使被保护基材不直接与空气接触，延迟物体着火和减少燃烧的速度。

２、室外超薄防火涂料除本身具有难燃性或不燃性外，它还具有较低的导热系数，可以延迟火焰温度向被保护基材的传递。

３、室外超薄防火涂料受热分解出不燃惰性气体，冲淡被保护物体受热分解出的可燃性气体，使之不易燃烧或燃烧速度减慢。

４、含氮的室外超薄防火涂料受热分解出NO、NH3等基团，与有机游离基化合，中断连锁反应，降低温度。

５、室外超薄防火涂料受热膨胀发泡，形成碳质泡沫隔热层封闭被保护的物体，延迟热量与基材的传递，阻止物体着火燃烧或因温度升高而造成的强度下降。

防火涂料小知识：合格的油性防火涂料在受到喷灯等强火灼烧时，会大量发泡膨胀，表面聚集凸起，数分钟内不会出现烧损现象，而假冒伪劣防火涂料则基本不发泡，会出现大量散落掉渣的情况，木质基材也会很快发生燃烧破损的现象。

想了解更多的防火安全知识，尽在。
