定向井基础知识

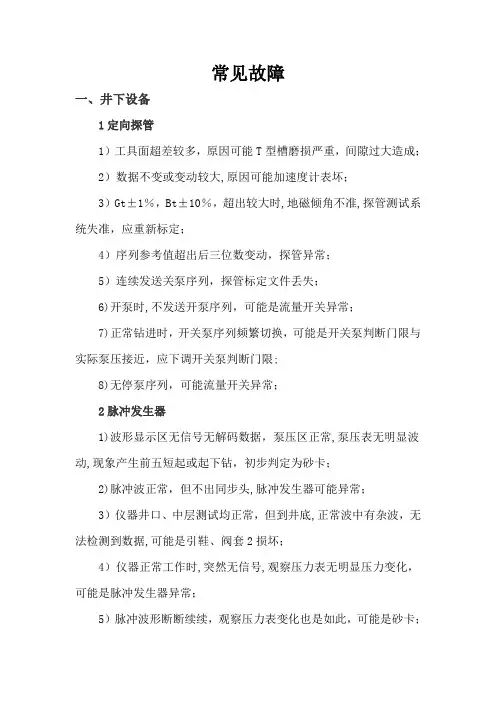

常见故障

一、井下设备

1定向探管

1）工具面超差较多，原因可能T型槽磨损严重，间隙过大造成；

2）数据不变或变动较大,原因可能加速度计表坏；

3）Gt±1％，Bt±10％，超出较大时,地磁倾角不准,探管测试系统失准，应重新标定；

4）序列参考值超出后三位数变动，探管异常；

5）连续发送关泵序列，探管标定文件丢失；

6)开泵时,不发送开泵序列，可能是流量开关异常；

7)正常钻进时，开关泵序列频繁切换，可能是开关泵判断门限与实际泵压接近，应下调开关泵判断门限;

8)无停泵序列，可能流量开关异常；

2脉冲发生器

1)波形显示区无信号无解码数据，泵压区正常,泵压表无明显波动,现象产生前五短起或起下钻，初步判定为砂卡；

2)脉冲波正常，但不出同步头,脉冲发生器可能异常；

3）仪器井口、中层测试均正常，但到井底,正常波中有杂波，无法检测到数据,可能是引鞋、阀套2损坏；

4）仪器正常工作时,突然无信号,观察压力表无明显压力变化，可能是脉冲发生器异常；

5）脉冲波形断断续续，观察压力表变化也是如此，可能是砂卡； 6）仪器连接测试正常，井口测试无信号，重新座键；

7)仪器在下钻过程中，没了信号，可能下钻过快，导致仪器脱键；

3电池

1）波形显示区脉冲时断时续，无法正常解码，出井地面测试正常，可能是电池筒减振组件虚接,振动导致仪器间歇断电;

2）正常钻进，信号解码丢波，可能电池使用过长，电压不足；

3）滑动正常，复合无信号,可能电池筒减振组件虚接；

二、地面设备

1 PC机及软件

1）PC机不出脉冲测试,可能是PC机或软件有问题；

2 专用机

1）测试显示电压20.0V左右，如过大,专用机异常；

2)专用机缓冲灯常亮，清理系统缓存，关闭防火墙，重启专用机；

3 电缆线

1）软件上未无压力显示，观察泵压表有脉冲显示，单独测试司显正常，可能电缆线损坏；

2)杂波多，可能是电缆线及压力传感器附近有大的干扰源；

4 压力传感器

1 定向井施工中常用计算方法

一、定向井剖面专业术语

1、井深：井眼轴线上任一点，到井口的井眼长度，称为该点的井深，也称该点的测量井深或斜深。

2、垂深：井眼轴线上任一点，到井口所在水平面的距离。

3、水平位移：井眼轨迹上任一点，与井口铅垂线的距离。也称该点的闭合距。

4、井斜角：井眼轴线上任一点的井眼方向，与通过该点的重力线之间的夹角。

5、最大井斜角：全井井斜角的最大值。

6、方位角：在以井眼轨迹上任一点为原点的平面坐标系中，以通过该点的正北方向为始边，按顺时针方向旋转至该点处井眼方向线在水平面上的投影线为终边，其所转过的角度称为该点的方位角。

7、造斜点：在定向井中，开始定向造斜的位置叫造斜点。通常以开始定向造斜的井深来表示。

8、井斜变化率：单位井段内井斜角的变化值。通常以两测点间井斜角的变化量与两测点间的井段的长度的比值表示。

9、方位变化率：单位井段内方位角的变化值。通常以两测点间方位角的变化量与两测点间的井段的长度的比值表示。

10、造斜率：表示造斜工具的造斜能力。

11、全角变化率：在单位井段内井眼前进的方向在三维空间内的角度变化。

12、增斜段：井斜角随井深增加的井段。

13、稳斜段：井斜角保持不变的井段。

14、降斜段：井斜角随井深增加而逐渐减小的井段。

15、目标点：设计规定的必须钻达的地层位置。通常以地面井口为坐标原点的空间坐标系的坐标来表示。

16、靶区半径：允许实钻井眼轨迹偏离设计目标点的水平距离。

17、靶心距：在靶区平面上，实钻井眼轴线与目标点之间的距离。

18、工具面：在造斜钻具组合中，由弯曲工具的两个轴线所决定的那个平面。

19、反扭角：使用井底马达带弯接头进行定向造斜或扭方位时，动力钻具启动前的工具面与启动后且加压钻进时工具面之间的夹角。反扭角总是工具面逆时针转动。

20、高边：定向井的井底是一个呈倾斜状态的圆平面，称为井底圆。井底圆上的最高点称为高边。从井底圆心至高边之间的连线所指的方向，称为井底高边方向。高边方向上的水平投影称为高边方位，即井底方位。

钻井定向基础知识

序号 名词 解释

1 定向井（Directional

Well） 按照人为的需要，在一个既定的方向上与井口垂线偏离一定的距离的井

2 井深（Measure Depth） 井眼轴线上任一点到井口的井眼长度

3 垂深（Vertical Depth

or True Vertical

Depth） 井眼轴线上任一点到井口所在水平面的距离

4 水平位移（Displacement or

Closure Distance） 井眼轨迹上任一点与井口铅直线的距离

5 视平移（Vertical

section） 水平位移在设计方位线上的投影长度

6 井斜角（Hole

Inclination or Hole

Angle） 井眼轴线上任一点的井眼方向线与通过该点的重力线之间的夹角 7 最大井斜角（Maxinum

Hole Angle） 全井各个测点中井斜角的最大值

8 方位角（Hole

Direction） 以井眼轨迹上任一点为原点的平面坐标系中，以通过该点的正北方向线为始边，按顺时针方向旋转至该点处井眼方向线在水平面上的投影线为终边，其所转过的角度

9 磁偏角（Declination） 某一地区内磁北极方向线与地理北极方位线之间的夹角

10 造斜点（Kick Off

Point） 定向井中开始定向造斜的位置

11 井斜变化率 单位井段内井斜角的改变速度

12 方位变化率 单位井段内方位角的变化值

13 造斜率 表示造斜工具的造斜能力，其值等于用该造斜工具所钻出的井段的井眼曲率

14 增（降）斜率 增（降）斜井段的井斜变化率

15 全角变化率（Dogleg 单位井段内井眼前进的方向在三维Seventy） 空间内的角度变化

16 增斜段 井斜角随井深增加的井段

17 稳斜段 井斜角保持不变的井段

18 目标点（Target） 设计规定的、必须钻达的地层位置

19 靶区半径 允许实钻井眼轨迹偏离设计目标点的水平距离

定向井及水平井基础知识介绍

概述

在石油勘探与开发中，为了更有效地获取地下资源，定向井和水平井技术日益被广泛应用。本文将介绍定向井和水平井的基础知识，包括定义、优势、应用领域和技术特点等内容。

定向井的定义和优势

定向井是指在垂直井的基础上，在一定深度范围内以一定倾角钻孔，旨在钻探具有特定目标的井筒。与传统垂直井相比，定向井有以下优势： - 可钻入地下难以进入的地质层； - 可减少钻井长度，降低成本； - 可提高油井产能； - 可通过改变井眼轨迹实现水平产量。

定向井的应用领域

定向井技术在石油勘探与生产中有着广泛的应用，主要包括以下几个领域： 1.

增产：通过定向井技术，可达到增加油井产能的目的，提高石油开采效率。 2. 增储：将定向井开入储层可增加有效储集层面积，提高储层有效厚度。 3. 保护环境：通过定向井技术可以减少地表受到的损害，降低对环境的影响。

定向井的技术特点

定向井技术具有以下技术特点： 1. 井眼轨迹可以根据地质条件和开采需求调整，灵活性高。 2. 需要精准的测量和导向技术，以确保井眼轨迹的准确性。 3. 钻井难度较大，需要高级的钻井设备和技术支持。 4. 通常需要配合水平井技术，实现更有效的油井开采。

水平井的定义和优势

水平井是指在总长度相对较长、倾角相对较小的井筒中的一段呈水平或近水平方向前行的油气井。与垂直井相比，水平井有以下优势： - 可以在储层中水平方向上穿过多个裂缝或孔隙，提高采收率。 - 可以减缓井底流体速度，减少持液力，降低油井产能。 - 可以有效控制油井生产，避免地层压力过快下降。

水平井的应用领域

水平井技术主要应用于以下几个领域： 1. 大垂深气藏开发：通过水平井技术，可以有效提高气藏的采收率。 2. 高含水期油田的开发：水平井技术有助于提高油田的开发效率。 3. 多重边际储层的解决：适用于有多层油气藏交错分布的地质构造。 水平井的技术特点

水平井技术具有以下技术特点： 1. 需要精确的测量和控制技术，以确保水平段的准确布置和有效开发。 2. 钻井技术要求高，需要适应性强的钻井设备和技术人员。 3. 配合其他增产技术使用，如酸化、压裂等，可提高水平井的开采效率。
