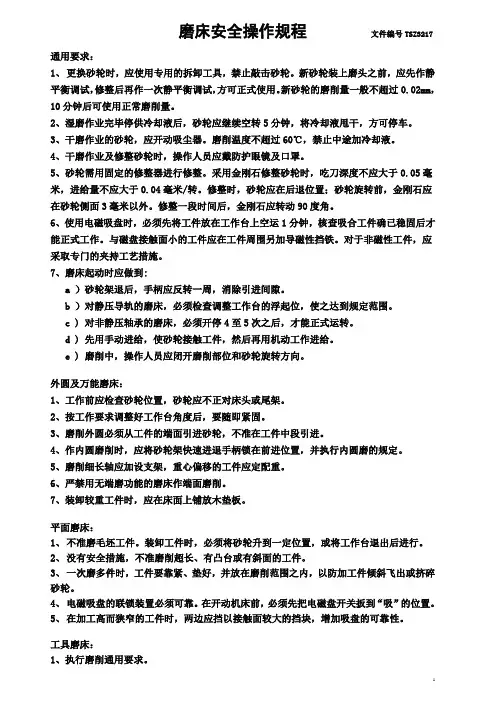

1 磨床安全操作规程 文件编号TSZ3217
通用要求：
1、 更换砂轮时，应使用专用的拆卸工具，禁止敲击砂轮。新砂轮装上磨头之前，应先作静
平衡调试，修整后再作一次静平衡调试，方可正式使用。新砂轮的磨削量一般不超过0.02mm，
10分钟后可使用正常磨削量。
2、湿磨作业完毕停供冷却液后，砂轮应继续空转5分钟，将冷却液甩干，方可停车。
3、干磨作业的砂轮，应开动吸尘器。磨削温度不超过60℃，禁止中途加冷却液。
4、干磨作业及修整砂轮时，操作人员应戴防护眼镜及口罩。
5、砂轮需用固定的修整器进行修整。采用金刚石修整砂轮时，吃刀深度不应大于0.05毫
米，进给量不应大于0.04毫米/转。修整时，砂轮应在后退位置；砂轮旋转前，金刚石应
在砂轮侧面3毫米以外。修整一段时间后，金刚石应转动90度角。
6、使用电磁吸盘时，必须先将工件放在工作台上空运1分钟，核查吸合工件确已稳固后才
能正式工作。与磁盘接触面小的工件应在工件周围另加导磁性挡铁。对于非磁性工件，应
采取专门的夹持工艺措施。
7、磨床起动时应做到:
a ）砂轮架退后，手柄应反转一周，消除引进间隙。
b ）对静压导轨的磨床，必须检查调整工作台的浮起位，使之达到规定范围。
c ) 对非静压轴承的磨床，必须开停4至5次之后，才能正式运转。
d ) 先用手动进给，使砂轮接触工件，然后再用机动工作进给。
e ) 磨削中，操作人员应闭开磨削部位和砂轮旋转方向。
外圆及万能磨床：
1、工作前应检查砂轮位置，砂轮应不正对床头或尾架。
2、按工作要求调整好工作台角度后，要随即紧固。
3、磨削外圆必须从工件的端面引进砂轮，不准在工件中段引进。
4、作内圆磨削时，应将砂轮架快速进退手柄锁在前进位置，并执行内圆磨的规定。
5、磨削细长轴应加设支架，重心偏移的工件应定配重。
6、严禁用无端磨功能的磨床作端面磨削。
磨床的主要组成部件及功能
----------------------------------------------------------------------
磨床是一种用于对工件进行精密切削和加工的机床。它由许多不同的组成部件组成，每个部件都有着特定的功能。
以下是磨床的主要组成部件及其功能的简要介绍：
1、主轴（Spindle）：主轴是磨床的核心部件，负责旋转磨具或砂轮。它提供了切削力和转速，使得工件能够被精确地加工。
2、磨头（Grinding Head）：磨头包括磨具、磨轮和驱动装置。磨具和磨轮是与工件接触并进行切削和磨削的工具。驱动装置则提供了磨具和磨轮的旋转功率。
3、工作台（Worktable）：工作台是支撑和固定工件的平台。它可以在水平或垂直方向上移动，以实现对工件的定位、夹紧和调整。
4、进给装置（Feed Mechanism）：进给装置控制工作台或磨头的移动，以达到精确的切削和磨削。它通常由电动机、螺杆、导轨和控制系统组成。 5、电气控制系统（Electrical Control System）：电气控制系统负责控制磨床的各个部件和功能。它包括电机启动和停止、速度调节、进给控制、切削参数的设置等。
6、冷却液系统（Coolant System）：冷却液系统用于冷却和润滑磨削过程中产生的热量，并清洗加工区域，以提高磨削效率和保护磨具。
7、床身（Bed）：床身是磨床的主体结构，提供了支撑和稳定的基础，同时也起到了隔离振动和减震的作用。
这些组成部件共同协作，使得磨床能够对工件进行精密的切削和磨削加工。每个部件都有其特定的功能和重要性，对磨床的性能和加工质量起着关键作用。

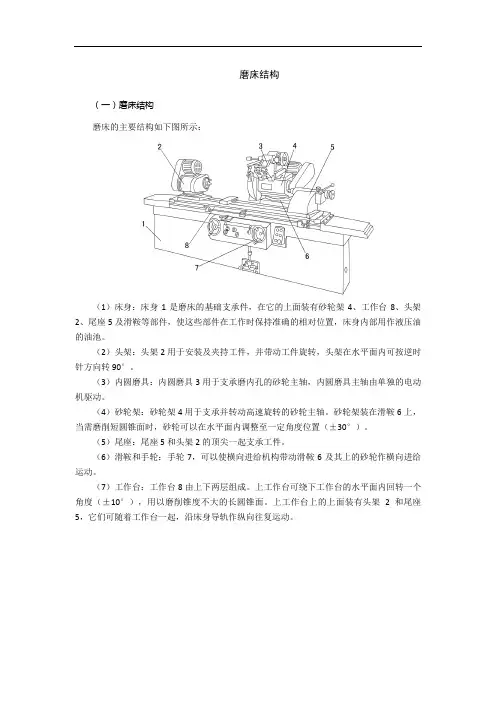

磨床结构
（一）磨床结构
磨床的主要结构如下图所示：
（1）床身：床身1是磨床的基础支承件，在它的上面装有砂轮架4、工作台8、头架2、尾座5及滑鞍等部件，使这些部件在工作时保持准确的相对位置，床身内部用作液压油的油池。
（2）头架：头架2用于安装及夹持工件，并带动工件旋转，头架在水平面内可按逆时针方向转90°。
（3）内圆磨具：内圆磨具3用于支承磨内孔的砂轮主轴，内圆磨具主轴由单独的电动机驱动。
（4）砂轮架：砂轮架4用于支承并转动高速旋转的砂轮主轴。砂轮架装在滑鞍6上，当需磨削短圆锥面时，砂轮可以在水平面内调整至一定角度位置（±30°）。
（5）尾座：尾座5和头架2的顶尖一起支承工件。
（6）滑鞍和手轮：手轮7，可以使横向进给机构带动滑鞍6及其上的砂轮作横向进给运动。
（7）工作台：工作台8由上下两层组成。上工作台可绕下工作台的水平面内回转一个角度（±10°），用以磨削锥度不大的长圆锥面。上工作台上的上面装有头架2和尾座5，它们可随着工作台一起，沿床身导轨作纵向往复运动。
数控磨床的结构与工作原理
数控磨床是一种高效的精密加工设备，主要利用高速旋转的砂轮对工件进行切削加工。它的结构和工作原理都非常复杂，下面我们来逐一探讨。
一、数控磨床的结构
数控磨床主要由以下部分组成：
1.机床基础部分
机床基础是整个磨床的支撑结构，它的主要作用是在加工过程中稳定机床的位置、振动等。常见的机床基础材料有铸铁、钢、混凝土等，其中钢材的强度最高。
2.工作台部分
工作台是加工工件的载体，它有两种类型：圆形工作台和方形工作台。圆形工作台适用于圆锥面、球面等曲线面的加工；方形工作台适用于平面、倾斜面等直线面的加工。通常工作台可以在X、Y、Z三个方向上进行移动和旋转，以满足加工质量的要求。
3.主轴部分
主轴是数控磨床的重要组成部分，它负责带动砂轮旋转。主轴的旋转速度通常在1000~10000转/分之间，高速实现了磨削加工。
4.砂轮部分
砂轮是精密加工的重要工具，它由磨粒、结合剂和孔道构成。砂轮磨粒的形状和大小不同，可以满足不同的加工需要。结合剂可以提高磨轮的强度和磨削性能。孔道则负责冷却和润滑砂轮。
5.数控系统
数控系统是数控磨床的核心部分，它由磨削程序、控制系统和伺服系统组成。磨削程序是指磨削加工的具体步骤和操作方法。控制系统则负责控制机床的移动和旋转，保证工件的精度和加工质量。伺服系统则监督加工过程中的各种参数变化，及时调整机床位置和速度，确保加工过程顺利进行。
二、数控磨床的工作原理
数控磨床的工作原理可以分为以下几个步骤：
1.刀具的装夹
在加工之前，需要将砂轮装载到主轴上，然后装夹工件。然后将刀具固定在刀头上，使其能够接触到工件并对其进行加工。
2.磨削加工
在数控磨床的加工过程中，主轴高速旋转，带动砂轮进行磨削。砂轮在加工过程中通过加工液润滑，确保工件表面的光洁度。同时数控系统监测加工过程中的各种参数变化，对加工过程进行及时调整。
3.工件的移动和旋转
在加工过程中，工件通常会在X、Y、Z三个方向上进行移动和旋转，以实现圆锥面、圆球面等曲线面的加工。移动和旋转的方式均由数控系统控制，可以实现高精度的磨削加工。
