一、填空题
1、根据摩擦副表面间的润滑状态将摩擦状态分为四种:干摩擦、液体摩擦、边界摩擦和混合摩擦。
2、由m个构件所组成的复合铰链包含的转动副个数为___m-1___。
3、根据组成运动副两构件之间的接触特性,运动副可分为低副和高副。
4、两构件通过面接触所组成的运动副称为低副,低副可分为 转动副 和
移动副两大类。
5、平面机构中的低副引入两个约束,仅保留一个自由度;高副引入一个约束,保留了两个自由度。
6、对于铰链四杆机构,可按曲柄和摇杆的情况分为三种基本形式: 曲柄摇杆机构 、 双曲柄机构 和 双摇杆机构 。
7、曲柄滑块机构中,滑块为主动件时机构会存在死点,死点位置有两个。
(曲柄摇杆机构中,摇杆为主动件时机构会存在死点,死点位置有两个。)
8、按其加工原理,渐开线齿轮的加工方法有仿形法和范成法两种
9、斜齿圆柱齿轮正确啮合的条件:m1=m2=m,α1=α2=α,β1=-β2
10、凸轮机构主要由 凸轮 、 从动件 和机架三部分组成。
11、轮系按其轴线是否固定分为:定轴轮系和周转轮系
12、常用的间歇运动机构有棘轮机构、槽轮机构和不完全齿轮机构、凸轮间歇运动机构。
13、螺纹连接有四种基本类型:螺栓连接、双头螺柱连接、螺钉连接和紧定螺钉连接。
14、螺旋传动按使用不同可分为:传力螺旋、传导螺旋和调整螺旋三类。
15、平键连接种工作面为两侧面,主要失效形式为工作面的压溃和磨损,在组成键连接的零件(轴、键、轮毂)种,轮毂材料最弱。
16、按工作条件,齿轮传动可分为闭式传动和开式传动。
17、沿齿轮轴向方向看,若齿轮螺旋线右边高即为右旋齿轮,反之左边高即为左旋齿轮
18、蜗杆传动的主要失效形式有胶合、点蚀、磨损等。
19、带传动中带应力发生在紧边开始绕上小带轮处。
20、链传动中链节数最好取偶数。
21、轮齿常见的失效形式有轮齿折断、齿面点蚀、齿面胶合、齿面磨损和齿面塑性变形。
22、根据承受载荷的不同,轴可分为转轴、心轴和传动轴。

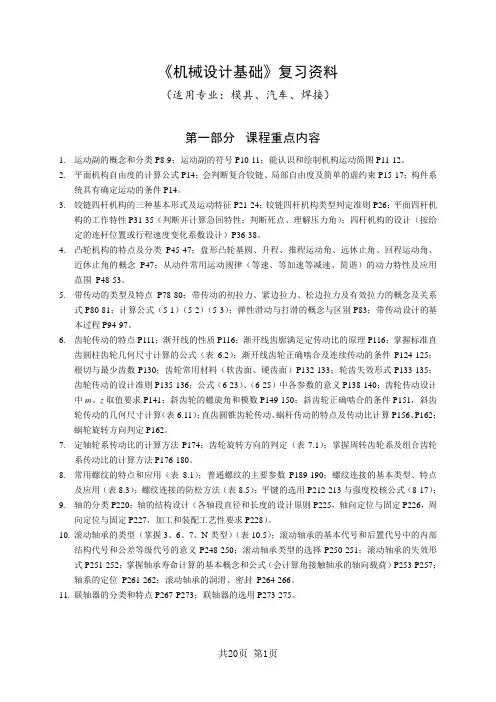

共20页 第1页 《机械设计基础》复习资料
(适用专业:模具、汽车、焊接)
第一部分 课程重点内容
1. 运动副的概念和分类P8-9;运动副的符号P10-11;能认识和绘制机构运动简图P11-12。
2. 平面机构自由度的计算公式P14;会判断复合铰链、局部自由度及简单的虚约束P15-17;构件系统具有确定运动的条件P14。
3. 铰链四杆机构的三种基本形式及运动特征P21-24;铰链四杆机构类型判定准则P26;平面四杆机构的工作特性P31-35(判断并计算急回特性;判断死点、理解压力角);四杆机构的设计(按给定的连杆位置或行程速度变化系数设计)P36-38。
4. 凸轮机构的特点及分类P45-47;盘形凸轮基圆、升程、推程运动角、远休止角、回程运动角、近休止角的概念 P47;从动件常用运动规律(等速、等加速等减速、简谐)的动力特性及应用范围 P48-53。
5. 带传动的类型及特点P78-80;带传动的初拉力、紧边拉力、松边拉力及有效拉力的概念及关系式P80-81;计算公式(5-1)(5-2)(5-3);弹性滑动与打滑的概念与区别P83;带传动设计的基本过程P94-97。
6. 齿轮传动的特点P111;渐开线的性质P116;渐开线齿廓满足定传动比的原理P116;掌握标准直齿圆柱齿轮几何尺寸计算的公式(表6.2);渐开线齿轮正确啮合及连续传动的条件P124-125;根切与最少齿数P130;齿轮常用材料(软齿面、硬齿面)P132-133;轮齿失效形式P133-135;齿轮传动的设计准则P135-136;公式(6-23)、(6-25)中各参数的意义P138-140;齿轮传动设计中m、z取值要求P141;斜齿轮的螺旋角和模数P149-150;斜齿轮正确啮合的条件P151,斜齿轮传动的几何尺寸计算(表6.11);直齿圆锥齿轮传动、蜗杆传动的特点及传动比计算P156、P162;蜗轮旋转方向判定P162。
第一章 平面机构的自由度和速度分析
1-1至1-4绘制出下图机构的机构运动简图
答案:
1-5至1-12指出下图机构运动简图中的复合铰链、局部自由度和虚约束,计算各机构的自由度。
1-5解 滚子是局部自由度,去掉
n=6 p8l p1h F=3×6-2×8-1=1
1-6解 滚子是局部自由度,去掉
n8 11lP 1hP F=3×8-2×11-1=1
1-7解 n8 11lP 0hP F=3×8-2×11=2
1-8解n6 8lP 1hP F=3×6-2×8-1=1
1-9解 滚子是局部自由度,去掉
n4 4lP 2hP F=3×4-2×4-2=2
1-10解 滚子时局部自由度,去掉右端三杆组成的转动副,复合铰链下端两构件组成的移动副,去掉一个.
n9 12lP 2hP F=3×9-2×12-2=1 1-11解最下面齿轮、系杆和机架组成复合铰链
n4 4lP 2hP F=3×4-2×4-2=2
1-12解 n3 3lP 0hP F=3×3-2×3=3
第2章 平面连杆机构
2-1 试根据2-1所注明的尺寸判断下列铰链四杆机构是曲柄摇杆机构、双曲柄机构还是双摇杆机构。
(a)40+110<90+70 以最短的做机架,时双曲柄机构,A B整转副
(b)45+120<100+70 以最短杆相邻杆作机架,是曲柄摇杆机构,A B整转副
(c)60+100>70+62 不存在整转副 是双摇杆机构
(d)50+100<90+70 以最短杆相对杆作机架,双摇杆机构 C D摆转副
2-3 画出题2-3图所示各机构的传动角和压力角。图中标注箭头的构件为原动件。
10.如题10图所示四杆机构中,若原动件为曲柄,试标出在图示位置时的传动角γ及机构处于最小传动角min时的机构位置图。
1-1至1-4解 机构运动简图如下图所示。
图 1.11 题1-1解图 图1.12 题1-2解图
图1.13 题1-3解图 图1.14 题1-4解图
题 2-3 见图 2.16 。
题 2-7
解 : 作图步骤如下 (见图 2.19 ) :
( 1 )求 , ;并确定比例尺 。
( 2 )作 ,顶角 , 。
( 3 )作 的外接圆,则圆周上任一点都可能成为曲柄中心。
( 4 )作一水平线,于 相距 ,交圆周于 点。
( 5 )由图量得 , 。解得 :
曲柄长度:
连杆长度:
题 2-7图 2.19 3-1解
图 3.10 题3-1解图
如图 3.10所示,以O为圆心作圆并与导路相切,此即为偏距圆。过B点作偏距圆的下切线,此线为
凸轮与从动件在B点接触时,导路的方向线。推程运动角 如图所示。
3-2解
图 3.12 题3-2解图
如图 3.12所示,以O为圆心作圆并与导路相切,此即为偏距圆。过D点作偏距圆的下切线,此线为
凸轮与从动件在D点接触时,导路的方向线。凸轮与从动件在D点接触时的压力角 如图所示。
4-1解 分度圆直径
齿顶高
齿根高
顶 隙
中心距
齿顶圆直径 齿根圆直径
基圆直径
齿距
齿厚、齿槽宽
4-11解 因
螺旋角
端面模数
端面压力角
当量齿数
分度圆直径
齿顶圆直径
齿根圆直径
4-12解 (1)若采用标准直齿圆柱齿轮,则标准中心距应
说明采用标准直齿圆柱齿轮传动时,实际中心距大于标准中心距,齿轮传动有齿侧间隙,传动不 连续、传动精度低,产生振动和噪声。
