发电厂汽轮机运行效率优化分析　

张赞助　

（辽宁调兵山煤矸石发电有限责任公司辽宁调兵山Ｉ１２７００）　科芋论坛　

囊Ｉ　

【摘要］本文简要说明了汽轮机的工作原理，指出了发电厂汽轮机系统存在的一些问题，并且提出了一些解决问题的措施，希望发电厂能够不断优化汽轮　

机系统，提高汽轮机运行效率。　

［关键词］汽轮机，效率；优化　中图分类号：ＴＫ２６７　文献标识码；Ａ　文章编号：ｌ００９—９ｌ４ｘ（２Ｏｌ３）３６—０ｌ０７一Ｏ１　

电力能源是国民经济发展的重要支撑，在电力能源供应日渐紧张的今天，　需要提高汽轮机运行效率。同时提高汽轮机运行效率还是落实节能减排政策的　

重要途径，提高汽轮机运行的效率更显重要。发电厂汽轮机运行还存在一些问　题，发电厂要积极找出解决这些问题的对策，提高汽轮机运行效率。　

一．发电广汽轮机工作曩理　

汽轮机是一种能够将蒸汽热能转化为机械功的外燃回转式机械，在发电厂　

中来自锅炉的蒸汽进入汽轮机后，再经过一些环形配置的喷嘴和动叶，把蒸汽　

的热能转化为汽轮机转子旋转的机械能。汽轮机是现代火力发电厂中应用最为　

广泛的一种原动机，它具有功率大、寿命长、效率高等优点，是发电厂不可缺少　

的组件。　：．发电厂汽轮机系统存在的主要闯廖　

（一）发电厂汽轮机系统存在缺籀　

１．汽轮机阀门内漏　汽轮机阀门内漏主要指疏水阀门内漏，疏水阀门内漏会加重凝汽器的热负　

荷，影响汽轮机运行效率。除此之外，其他的容易造成短路或再循环的阀门如果　

存在内漏也会影响汽轮机的正常运转。所以，一定要采取积极地对策防止汽轮　

机阀门内漏。　

２．加热器疏水水位偏低　发电厂汽轮机的加热器，无论是高压加热器还是低压加热器，水位偏低都　会影响回热系统的经济性，从而降低汽轮机的运行效率。所以要对汽轮机加热　

器的水位进行调整，使其符合汽轮机高效运转的水平，提高汽轮机运行效率。　

（＝）凝汽器真空低　经过对发电厂汽轮机的空气系统、循环水系统、轴封系统等系统的数据排　

华北电力技术　ＮＯＲＴＨ　ＣＨＩＮＡ　ＥＬＥＣＴＲＩＣ　ＰＯＷＥＲ　２９　

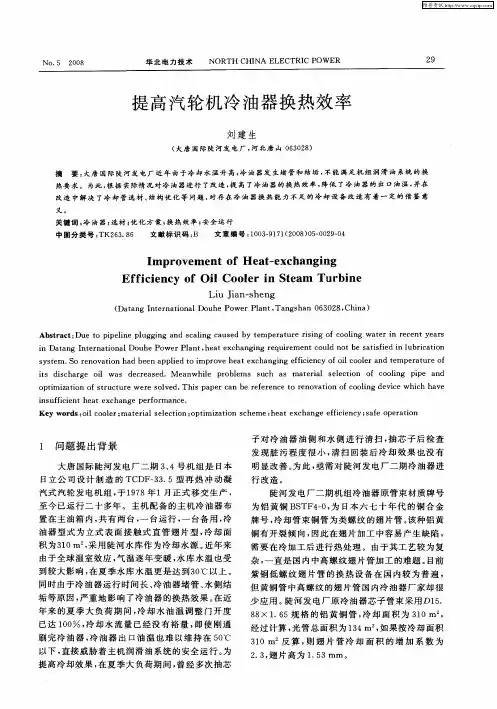

提高汽轮机冷油器换热效率　
