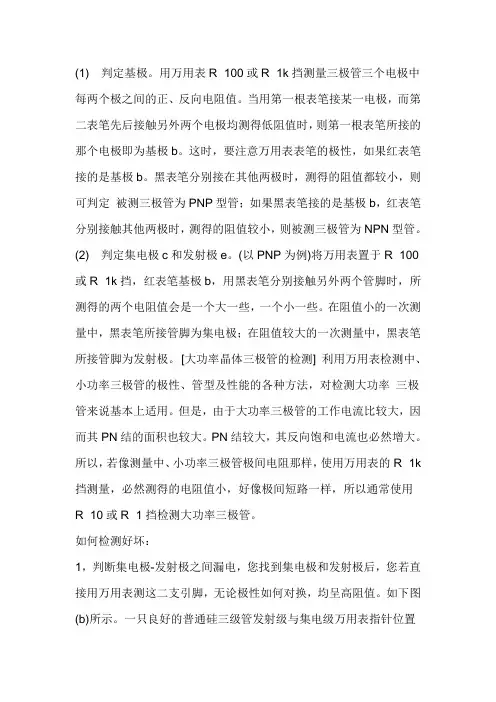

(1) 判定基极。

用万用表R×100或R×1k挡测量三极管三个电极中每两个极之间的正、反向电阻值。

当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。

这时，要注意万用表表笔的极性，如果红表笔接的是基极b。

黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测三极管为PNP型管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管。

(2) 判定集电极c和发射极e。

(以PNP为例)将万用表置于R×100或R×1k挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。

在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。

[大功率晶体三极管的检测] 利用万用表检测中、小功率三极管的极性、管型及性能的各种方法，对检测大功率三极管来说基本上适用。

但是，由于大功率三极管的工作电流比较大，因而其PN结的面积也较大。

PN结较大，其反向饱和电流也必然增大。

所以，若像测量中、小功率三极管极间电阻那样，使用万用表的R×1k 挡测量，必然测得的电阻值小，好像极间短路一样，所以通常使用R×10或R×1挡检测大功率三极管。

如何检测好坏：1，判断集电极-发射极之间漏电，您找到集电极和发射极后，您若直接用万用表测这二支引脚，无论极性如何对换，均呈高阻值。

如下图(b)所示。

一只良好的普通硅三级管发射级与集电级万用表指针位置几乎是不动的，若发现阻值变小，说明这只管子性能已不好了。

判断发射级与集电极漏电用万用表10K档位。

2，判断集电极与基极和发射极与基极之间漏电，用10K挡红棒（－）搭在基极引脚上，黑棒依次搭在集电极和发射极引脚上，阻值应为无穷大，万用表指针位置几乎是不动的，若发现表针走动哪怕有一点走动，说明这只三极管性能已不好了。

晶体三极管的电流放大作用
晶体三极管具有电流放大作用，其实质是三极管能以基极电流微小的变化量来控制集电极电流较大的变化量。这是三极管最基本的和最重要的特性。我们将ΔIc/ΔIb的比值称为晶体三极管的电流放大倍数，用符号“β”表示。电流放大倍数对于某一只三极管来说是一个定值，但随着三极管工作时基极电流的变化也会有一定的改变。
三极管类型的判别：三极管只有两种类型，即PNP型和NPN型。判别时只要知道基极是P型材料还N型材料即可。当用多用电表R×1k挡时，黑表笔代表电源正极，如果黑表笔接基极时导通，则说明三极管的基极为P型材料，三极管即为NPN型。如果红表笔接基极导通，则说明三极管基极为N型材料，三极管即为PNP型。
三极管的基本放大电路
发射区和基区之间的PN结叫发射结，集电区和基区之间的PN结叫集电极。基区很薄，而发射区较厚，杂质浓度大，PNP型三极管发射区"发射"的是空穴，其移动方向与电流方向一致，故发射极箭头向里；NPN型三极管发射区"发射"的是自由电子，其移动方向与电流方向相反，故发射极箭头向外。发射极箭头向外。发射极箭头指向也是PN结在正向电压下的导通方向。硅晶体三极管和锗晶体三极管都有PNP型和NPN型两种类型。
判断基极和三极管的类型
关键词：基极,三极管
三极管的脚位判断，三极管的脚位有两种封装排列形式，如右图：
三极管是一种结型电阻器件，它的三个引脚都有明显的电阻数据，测试时（以数字万用表为例，红笔+，黒笔-）我们将测试档位切换至二极管档（蜂鸣档）标志符号如右图：
正常的NPN结构三极管的基极（B）对集电极（C）、发射极（E）的正向电阻是430Ω-680Ω（根据型号的不同，放大倍数的差异，这个值有所不同）反向电阻无穷大；正常的PNP结构的三极管的基极（B）对集电极（C）、发射极（E）的反向电阻是430Ω-680Ω，正向电阻无穷大。集电极C对发射极E在不加偏流的情况下，电阻为无穷大。基极对集电极的测试电阻约等于基极对发射极的测试电阻，通常情况下，基极对集电极的测试电阻要比基极对发射极的测试电阻小5-100Ω左右（大功率管比较明显），如果超出这个值，这个元件的性能已经变坏，请不要再使用。如果误使用于电路中可能会导致整个或部分电路的工作点变坏，这个元件也可能不久就会损坏，大功率电路和高频电路对这种劣质元件反应比较明显。

3
管脚的判别
4
三极管管脚识别检测
步骤：
①判断基极B和管子类型
n 选择万用表“R×1K”挡。
n 用黑表笔接一管脚（假定其为B极），红表笔分别接另外两管脚，测得两个电 阻值。
图 二个阻值均为小数值，则管子为NPN管，则黑表棒接触的为B极，
判别：
如二个阻值均为无穷大，则管子为PNP管，则黑表棒接触的为B极， 假定正确。
② 识别集电极c和发射极e 常利用测量三极管的电流放大系数β来判别。
具有“β或hFE”挡的万用表测量（如MF47） 下图测电流的放大系数将万用表置于“hFE”挡，如图所示将 三极管插入测量插座（基极插入b孔，另两管脚随意插入）， 记下β读数。再将另两管脚对调后插入，也记下β读数。两 次测量中，β读数大的那一次管脚插入是正确的。测量时需 注意NPN管和 PNP管应插入各自相应的插座。
三极管管脚和管型的判断
教学目标
1、会使用万用表判断三极管的基极与管型 2、会使用万用表判断三极管的集电极基极的判别：将万用表置于RX1K挡，用黑表 笔接三极管的任意一极，再用红表笔分别去接 触另外两个电极测其正、反向电阻，直到出现 测得的两个电阻都很大。（在测量过程中，如 果出现一个阻值很大，另一个阻值很小，此时 就需将黑表笔换一个电极再测），此时黑表笔 所接电极就是三极管的基极b，而且为PNP型管 子。当测得的两个阻值都很小时，黑表笔所接 就为基极，而且为NPN型管子。
如二个阻值均为小数值，则管子为NPN管，则黑表棒接触的为B极， 假定正确。
如一个阻值均为无穷大，另一个为小数值，则黑表棒假定的B极错误， 需重新假定直致找到为止（如图6—49所示）。
三极管的管脚判别
（2）集电极、发射极的判别。对锗材料的PNP、 NPN待测管子，可先用上述方法确定管子的基 极b，然后置万用表为RX1K挡，再测剩余两个 电极的阻值，对调表笔各测一次，在阻值较小 的一次测量中，对PNP型管子红表比所接为集 电极，黑表笔所接为发射极。对于NPN型管红 表笔所接为发射极，黑表笔所接为集电极。

三极管判断极性的方法之前判断三极管的方法都是采用的的记忆方法，就是只要是三级管系列的就让它有字的一面对着自己，从左到右依次是 e级b级c级。

直到有一次在用三极管搭电路的过程中出现了一个错误，发现管子总是莫名的导通，找了好长时间原因，终于发现 npn 管子还有一种顺序是 e级c级b级。

为了防止以后再出错，遂找了各种资料来判断三极管极性的方法，在此总结一下。

1：一般情况下，测量三极管极性的工具通常会使用万用表。

（当然，如果你有时间搭硬件电路进行开关测试的话除外）2：首先声明一点概念，如果将万用表作为电源来看的话，指针万用表的黑表笔为正极，红表笔为负极。

数字万用表与指针万用表相反。

3：采用指针式万用表进行测量（红负黑正）:（1）：将指针万用表的档位调至R x 1K 档位，首先将红表笔接到任意一根管脚上，用黑表笔依次连接剩余的两个管脚，如果两次都导通，则说明红表笔接的那一级为 B 级。

该三极管为PNP型三极管。

观察黑表笔接的那两级的阻值大小，阻值略低的为C级。

（如果没有导通，红表笔依次换为其余两个管脚，重复以上动作）（2）：如果以上三次转换红表笔的次序都没有得出结果，将黑表笔接到任意一根管脚上，用红表笔依次连接剩余的两个管脚，如果两次都导通，则说明黑表笔接的那一级为B 级。

该三极管为NPN型三极管。

观察红表笔接的那两级的阻值大小，阻值略小的为C级。

（如果没有导通，黑表笔依次换为其余两个管脚，重复以上动作）通过以上方式即可用指针万用表测量出三极管极性。

4：采用数字式万用表测量（红正黑负）：（1）：首先说一种简单的方式测量，现在的数字万用表一般都带有hfe档位。

该档位的作用就是测量三极管的电流放大倍数。

使用方法：将万用表的档位拨到hfe档，将三极管的三个脚按不同次序插入测量孔中，如果显示有数字，则将该插入顺序记录即可。

（实测8050插件三极管的放大倍数为250 ，8550插件三极管的放大倍数为304）。

（2）：第二种测量方式：将万用表拨到测量二极管档，将红表笔接到任意一根管脚上，用黑表笔依次连接剩余的两个管脚，如果两次都导通，则说明红表笔接的那一级为B 级。
