2014版《室外排水设计规范》局部修订解读

浅谈城市排水雨水管网设计常见问题及对策近几年，北京、天津、武汉等多个大城市先后遭遇大暴雨袭击，造成交通瘫痪、人员伤亡和严重的经济损失。

这些现象暴露了我国在城市发展过程中，市政排水设施建设的突出问题。

因此，2014年2月10日，我国住房和城乡建设部发布公告批准《室外排水设计规范》GB50014-2006（2014年版）自发布日起正式实施。

主要修编目的为与即将新编或修订的有关规范进行协调和衔接，提高城市地下管道设计排水能力和城市内涝防治能力。

结合我国城市排水系统的现状问题以及实际排水工程设计工作中的一些认识理解，本文对新版规范中新增和修改的部分条文进行了初步的分析探讨。

1.城市排水系统的存在问题我国多数城市老城区排水管网多为合流制，新建区域为分流制。

经过几十年的建设和改造，部分大城市的排水系统已经基本完善。

但近几年城市暴雨内涝问题的频发，有必要分析城市排水系统的存在问题，修订城市排水的相关规范，制定城市暴雨内涝的应对措施，提高城市防洪排涝的能力，保证人民群众生命财产的安全。

1.1缺乏城市排水基础数据城市排水现状普查是城市排水规划、设计、建设和管理的基础性工作。

城市排水规划设计的大量相关工作都是基于现状基础数据而开展的，只有依据准确有效的数据资料，对现状城市排水能力的准确评估，才能制定合理的城市排水专项规划，指导城市排水设计。

目前，我国许多城市对地下管网的管理意识薄弱，大部分城市缺乏准确、全面的管网基础数据。

同时，由于各区域和各部门间管理职能的分割，各项基础数据也未能整合形成整体的数据库。

在这种情况下，城市排水规划的编制、暴雨强度公式的修编以及暴雨应急响应机制的建立等工作的开展就受到极大制约，各项工作的准确性也难以保证。

针对不同城市管网和基础建设的情况，选择合适的水力模型使模拟结果更贴近实际情况，能够科学指导城市排水系统的规划设计。

由于基础数据的缺乏和不完整性，未能广泛引入管网水力模型计算。

1.2缺乏城市排水专项规划我国城市建设中普遍存在“重地上、轻地下”的现象。

室外排水设计规范篇一：室外排水设计规范中华人民共和国国家标准室外排水设计规范 ( GBJ 14－87)主编部门：上海市建设委员会批准部门：中华人民共和国国家计划委员会施行日期：1987 年 12 月 1 日关于发布《室外排水设计规范》的通知计标〔１９８７〕６６６号根据原国家建委（81）建发设字第 546 号《关于印发一九八二年至一九八五年工程建设国家标准规范编制、修订计划的通知》，由上海市建委会同有关部门共同修订的《室外排水设计规范》TJ 14－74（试行）已修订完毕，并已经有关部门会审。

现批准修订后的《室外排水设计规范》GBJ 14－87 为国家标准，自一九八七年十二月一日起施行。

原《室外排水设计规范》TJ 14－74（试行）自一九八七年十二月一日起废除。

本规范由上海市建委管理，具体解释工作由上海市政工程设计院负责。

出版发行由我委基本建设标准定额研究所负责组织。

国家计划委员会一九八七年四月二十八日修订说明本规范是根据原国家基本建设委员会（81）建设字第 546 号通知，由上海市建设委员会负责主编，具体由上海市政工程设计院会同设计、大专院校等有关单位，对《室外排水设计规范》TJ 14－74（试行）修订而成。

原规范自一九七四年试行以来，规范管理组按统一计划，组织全国有关单位开展科研协作，进行了调查研究和必要的科学试验研究工作。

在上述工作的基础上，在修订本规范过程中，规范编制组进一步进行了比较广泛的调查研究和重点测试工作，认真总结了国内外的科研成果和工程实践经验，参考并借鉴了国外的有关标准和资料，广泛征求了全国有关单位的意见，几经讨论修改，最后由我委会同有关部门审查定稿。

本规范共分八章和五个附录。

这次修订的主要内容有：增订了污水处理厂厂址选择和总体布置以及污泥处理构筑物两章，立体交叉道路排水、渠道、生物膜法、供氧设施和污泥回流设施五节等内容；修改了暴雨强度公式统计方法和重现期的选用，排水管道最小设计流速、管径和坡度，生活污水水质指标，以及消化池等处理构筑物设计参数；删去了按湿度饱和差法推求暴雨强度公式、酸碱污水、含氰污水、含铬污水、混合池、反应池、生活污水养鱼和平板型表面机械曝气器等有关内容。

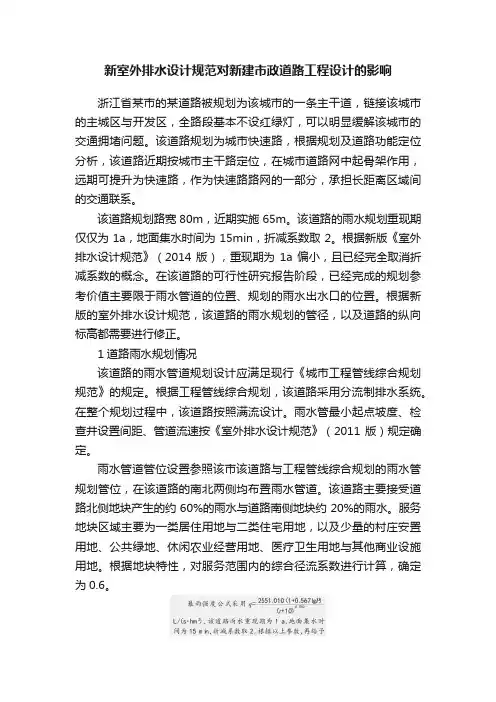

新室外排水设计规范对新建市政道路工程设计的影响浙江省某市的某道路被规划为该城市的一条主干道，链接该城市的主城区与开发区，全路段基本不设红绿灯，可以明显缓解该城市的交通拥堵问题。

该道路规划为城市快速路，根据规划及道路功能定位分析，该道路近期按城市主干路定位，在城市道路网中起骨架作用，远期可提升为快速路，作为快速路路网的一部分，承担长距离区域间的交通联系。

该道路规划路宽80m，近期实施65m。

该道路的雨水规划重现期仅仅为1a，地面集水时间为15min，折减系数取2。

根据新版《室外排水设计规范》（2014版），重现期为1a偏小，且已经完全取消折减系数的概念。

在该道路的可行性研究报告阶段，已经完成的规划参考价值主要限于雨水管道的位置、规划的雨水出水口的位置。

根据新版的室外排水设计规范，该道路的雨水规划的管径，以及道路的纵向标高都需要进行修正。

1道路雨水规划情况该道路的雨水管道规划设计应满足现行《城市工程管线综合规划规范》的规定。

根据工程管线综合规划，该道路采用分流制排水系统。

在整个规划过程中，该道路按照满流设计。

雨水管最小起点坡度、检查井设置间距、管道流速按《室外排水设计规范》（2011版）规定确定。

雨水管道管位设置参照该市该道路与工程管线综合规划的雨水管规划管位，在该道路的南北两侧均布置雨水管道。

该道路主要接受道路北侧地块产生的约60%的雨水与道路南侧地块约20%的雨水。

服务地块区域主要为一类居住用地与二类住宅用地，以及少量的村庄安置用地、公共绿地、休闲农业经营用地、医疗卫生用地与其他商业设施用地。

根据地块特性，对服务范围内的综合径流系数进行计算，确定为0.6。

规划雨水系统工程量见表1所列。

2新室外排水规范实施与规划之间的矛盾根据新排水设计规范（2014版），该城市的该道路区域属于大城市中心区域，该道路的雨水管线设计暴雨重现期应该采用2~5a，该道路为新建道路，应根据新规范实施，而规划采用的暴雨重现期仅仅为1a，已有规划已经不能满足新规范对雨水管道系统提出的要求。

《室外排水设计标准》GB 50014GB 50014-2021《室外排水设计标准》于2021年4月9日经住房和城乡建设部批准发布，自2021年10月1日起实施，原国家标准《室外排水设计规范》GB 50014-2006同时废止。

本标准第3.3.3、4.1.6、5.6.1、5.15.3、6.1.12、7.1.11、7.1.13、7.3.8、7.11.3、7.12.4、8.3.15、8.3.16、8.3.18、8.3.20条为强制性条文，必须严格执行。

《室外排水设计标准》GB 50014-2021强制性条文摘录3.3.3排入城市污水管网的污水水质必须符合国家现行标准的规定，不得影响城市排水管网和污水处理厂的正常运行；不应对维修管理人员造成伤害；处理过的废水的循环和安全排放不应受到影响；不应影响污泥的处理和处置。

4.1.6该地区改建时，改建后同一设计重现期的径流量不应超过原径流量。

5.6.1当工业废水能产生引起爆炸或火灾的气体时，其管道系统中必须设置水封井。

水封井应设在产生上述废水的出口处，并在主管上适当的距离。

5.15.3污水管道、合流管道与生活给水管道相交时，应敷设在生活给水管道下方或采取保护措施。

6.1.12排水泵站的电源应按二级负荷设计。

特别重要地区的泵站应按一级负荷设计。

7.1.11污水厂的供电系统应按二级负荷设计。

重要污水厂中的重要部件应按一级负荷设计。

7.1.13厂区内的给水管道和中水管道严禁直接与处理装置连接。

7.3.8格栅间应设置通风设施和硫化氢等有毒有害气体的检测报警装置。

7.11.3严禁将中水管道接至其他管网用户。

7.12.4采用自然处理时，应采取防渗措施，防止地下水受到污染。

8.3.15厌氧消化池和污泥储气罐应密封，并应能承受污泥气体的工作压力，其气密性试验压力不应小于污泥气体工作压力的1.5倍。

厌氧消化池和污泥储气罐应采取措施防止超压和负压。

8.3.16厌氧消化池的溢流口和地表排渣管的出口不应设置在室内，必须设置水封装置。

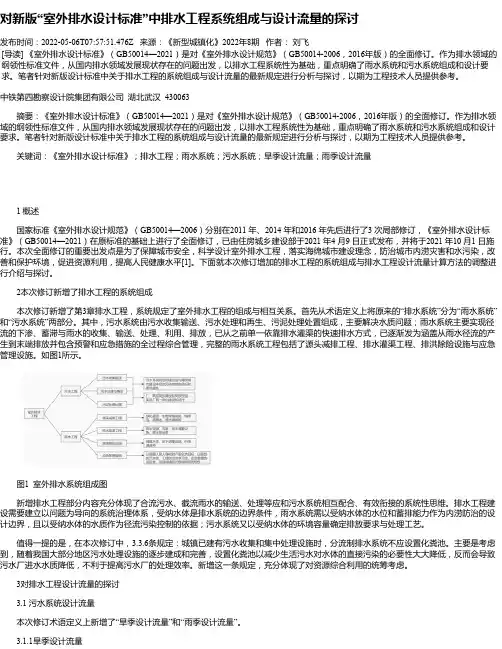

对新版“室外排水设计标准”中排水工程系统组成与设计流量的探讨发布时间：2022-05-06T07:57:51.476Z 来源：《新型城镇化》2022年8期作者：刘飞[导读] 《室外排水设计标准》（GB50014—2021）是对《室外排水设计规范》（GB50014-2006，2016年版）的全面修订。

作为排水领域的纲领性标准文件，从国内排水领域发展现状存在的问题出发，以排水工程系统性为基础，重点明确了雨水系统和污水系统组成和设计要求。

笔者针对新版设计标准中关于排水工程的系统组成与设计流量的最新规定进行分析与探讨，以期为工程技术人员提供参考。

中铁第四勘察设计院集团有限公司湖北武汉 430063摘要：《室外排水设计标准》（GB50014—2021）是对《室外排水设计规范》（GB50014-2006，2016年版）的全面修订。

作为排水领域的纲领性标准文件，从国内排水领域发展现状存在的问题出发，以排水工程系统性为基础，重点明确了雨水系统和污水系统组成和设计要求。

笔者针对新版设计标准中关于排水工程的系统组成与设计流量的最新规定进行分析与探讨，以期为工程技术人员提供参考。

关键词：《室外排水设计标准》；排水工程；雨水系统；污水系统；旱季设计流量；雨季设计流量1 概述国家标准《室外排水设计规范》（GB50014—2006）分别在2011 年、2014 年和2016 年先后进行了3 次局部修订，《室外排水设计标准》（GB50014—2021）在原标准的基础上进行了全面修订，已由住房城乡建设部于2021 年4 月9 日正式发布，并将于2021 年10 月1 日施行。

本次全面修订的重要出发点是为了保障城市安全，科学设计室外排水工程，落实海绵城市建设理念，防治城市内涝灾害和水污染，改善和保护环境，促进资源利用，提高人民健康水平[1]。

下面就本次修订增加的排水工程的系统组成与排水工程设计流量计算方法的调整进行介绍与探讨。

2本次修订新增了排水工程的系统组成本次修订新增了第3章排水工程，系统规定了室外排水工程的组成与相互关系。

新旧版《室外排水设计标准》GB50014污水处理厂设计要点对比总结摘要:《室外排水设计标准》[1]GB50014-2021年版2021年10月1号正式实施，污水处理厂设计时与上一版《室外排水设计规范》[2]GB50014相比主要变化为：完全分流制排水系统前端取消化粪池设计；综合生活污水量总变化系数变大；二级生物处理采用活性污泥法时，厌氧池、缺氧池、好氧池水力停留时间调整变大；设计规模在地下水高水位时考虑地下水渗入量，同时考虑分流制系统初雨截流量；出水雨季达标排放，不允许溢流等等。

以上规范条文的调整变化，对污水处理厂设计规模、占地、投资都会带来较大影响。

污水处理厂设计整体规模变大，雨天时出水全处理趋势要求变严，说明国家继续加大城市水污染防治及环境保护力度，在新标准实施下，水环境、水安全进一步改善，人民生活幸福指数将进一步提高。

关键词:新标准；旧规范；污水处理厂设计；对比总结；引言《室外排水设计标准》GB50014-2021年版（以下简称新标准）于2021年10月1日正式实施，较《室外排水设计规范》GB50014-2016版（以下简称旧规范）从多个方面进行内容修订，包括：1）补充和修改了部分术语；2）新增第3章排水工程，系统规定室外排水工程的组成和相互关系；3）补充了管道进入综合管廊、绿色雨水调蓄设施、倒虹管基础、高架道路和下穿立交道路排水等内容；4）补充了下穿立交道路泵站集水池内容；5）删除了塔式生物滤池和土地处理等工艺，补充了膜生物反应器（MBR）、移动床生物膜反应器（MBBR）和人工湿地等应用广泛且运行可靠的工艺；6）补充了高含固厌氧消化、好氧发酵、石灰稳定、深度脱水、污泥干化焚烧、除臭等内容；7）补充和提高了污水处理和污泥处理处置设计标准；8）新增了信息化、智能化等智慧排水系统的内容；9）其他内容等。

本次新标准修订内容较多，涉及面较广，室外排水设计内容涉及各个方面，本次仅从新标准实施下与旧规范相比对污水处理厂设计内容变化进行对比总结。

城乡建设局室外排水设计规范篇一：室外排水设计规范2016年版调整室外排水设计规范（2016年版）修订说明本次局部修订是根据住房和城乡建设部《关于印发2016年工程建设标准规范制定、修订计划的通知》（建标函[2015]274号）的要求，由上海市政工程设计研究总院（集团）会同有关单位对《室外排水设计规范》GB50014-2006（2014年版）进行修订而成。

本次修订的主要技术内容是：在宗旨目的中补充规定推进海绵城市建设；补充了超大城市的雨水管渠设计重现期和内涝防治设计重现期的标准等。

本规范中下划线表示修改的内容；用黑体字表示的条文为强制性条文，必须严格执行。

总则1.0.1 为使我国的排水工程设计贯彻科技发展观，符合国家的法律法规，推进海绵城市建设，达到防治水污染，改善和保护环境，提高人民健康水平和保障安全的要求，制订本规范。

设计流量和设计水质3.2 雨水量3.2.4雨水管渠设计重现期，应根据汇水地区性质、城镇类型、地形特点和气候特征等因素，经技术经济比较后按表3.2.4的规定取值，并应符合下列规定：1人口密集、内涝易发且经济条件较好的城镇，宜采用规定的上限；2新建地区应按本规定执行，原有地区应结合地区改建、道路建设等更新排水系统，并按本规定执行；3同一排水系统可采用不同的设计重现期。

表3.2.4雨水管渠设计重现期（年）注：1按表中所列重现期设计暴雨强度公式时，均采用年最大值法；2雨水管渠应按重力流、满管流计算；3超大城市指城区常住人口在1000万以上的城市；特大城市指城区常住人口500万以上1000万以下的城市；大城市指城区常住人口100万以上500万以下的城市；中等城市指城区常住人口50万以上100万以下的城市；小城市指城区常住人口在50万以下的城市。

（以上包括本数，以下不包括本数）【条文说明】雨水管渠设计重现期，应根据汇水地区性质、城镇类型、地形特点和气候特征等因素，经技术经济比较后确定。

原《室外排水设计规范》GB50014-2006（2011年版）中虽然将一般地区的雨水管渠设计重现期调整为1年~3年，但与发达国家相比较，我国设计标准仍偏低。

1 总则1.0.4排水制度(分流制或合流制)的选择，应根据城镇的总体规划，结合当地的气候特点、地形特点、水体环境容量、原有排水设施、污水处理程度和处理后出水利用等经研究后综合考虑确定。

同一城镇的不同地区可采用不同的排水制度。

新建地区的排水系统可采用分流制。

合流制排水系统应设置污水截流设施。

对合流制管道溢流（CSO）的污染物，宜采用源头削减、过程控制、末端处理的方法加以控制。

宜采用低影响开发（LID）进行雨水的管理。

对水体保护要求高的地区，可对初期雨水进行截流、调蓄和处理。

在缺水地区，宜对雨水进行收集、处理和综合利用。

【条文说明】规定排水制度选择的原则。

分流制指用不同管渠系统分别收集和输送各种城市污水和雨水的排水方式。

合流制指用同一管渠系统收集和输送城市污水和雨水的排水方式。

分流制可根据当地规划实施和经济情况，分期建设。

污水由污水收集系统收集并输送到污水厂处理；雨水由雨水系统收集，并就近排入水体，可达到投资低，环境效益高的目的。

本次修订注重结合当地特点因地制宜选择排水系统，并应进行研究。

根据气候特征，年降雨量较小的地区，如水体环境容量许可，可采用合流制。

如地形特点为丘陵地区，结合边沟排水，可采用分流制。

如水体环境容量能承受初期雨水冲击负荷的，可采用合流制。

旧建成区由于历史原因，一般已采用合流制，要改造为分流制难度较大，故规定同一城镇可采用不同的排水制度并着力开展截流设施的建设。

由于分流制和合流制都是可用的排水制度，不存在孰优孰劣的问题，本次修订在1997版将“新建地区的排水系统应采用分流制”改为2006版“新建地区的排水系统宜采用分流制”的基础上，进一步改为“新建地区可采用分流制”，有条件实施分流制排水系统的还应尽量实施。

同时规定合流制排水系统应设置污水截流设施，以消除污水和初期雨水对水体的污染。

合流制管道溢流污染是城市水环境重要的面污染源之一，对城市水环境构成了严重威胁,应加以控制，本次修订增加了“宜采用源头削减、过程控制、末端处理”的规定。

2014版《室外排水设计规范》局部修订解读1 规范修订背景近年来，全球极端气候致使暴雨、特大暴雨频发，我国多个城市发生内涝灾害，严重危及人民群众的生命财产安全和城市的正常运行。

城市内涝造成的危害和影响，暴露了我国在城市化水平不断提高、城市规模不断扩大的状况下，市政基础设施建设与安全保障不相适应的矛盾。

与发达国家和地区相比，我国存在排水标准偏低、应对特大暴雨的内涝防治系统缺乏、相应的预警、应急措施不完善等问题，直接削弱了城市抵御暴雨灾害的能力。

2013年3月25日，颁布了《国务院办公厅关于做好城市排水防涝设施建设工作的通知》（国办发〔2013〕23号，以下简称《通知》），明确提出：“各地区应根据本地降雨规律和暴雨内涝风险情况，合理确定城市排水防涝设施建设标准”，并对《室外排水设计规范》（GB 50014—2006，2011年版）提出了修订要求。

根据《通知》指示精神，住房和城乡建设部下发“建标标函2013〔46〕号”文，要求编制单位对《室外排水设计规范》进行局部修订，在住建部标准司、城建司的直接领导下，在各位专家的具体指导和各设计院的共同努力下，局部修订在较短时间内得以完成。

住建部于2014年2月10日以第311号公告批准局部修订条文，并颁布实施。

本次局部修订的重点是调整和补充与内涝防治相关的技术内容。

包括调整雨水排水管渠设计重现期、增加内涝防治系统设计重现期、补充雨水设计流量相关计算、增加雨水利用和内涝防治工程设施等。

2 新版规范局部修订内容详细解读2.1关于排水工程设计应与相关专项规划协调的规定《室外排水设计规范》（GB 50014—2006，2014年版，以下简称新版规范）中增加了我国排水工程设计应与相关专项规划相协调的补充规定，要求排水工程设计应依据城镇排水与污水处理规划，并与城市防洪、河道水系、道路交通、园林绿地、环境保护、环境卫生等专项规划和设计相协调。

排水设施的设计应根据城镇规划蓝线和水面率的要求，充分利用自然蓄排水设施，并应根据用地性质规定不同地区的高程布置，满足不同地区的排水要求。
