启闭机的安装施工方案

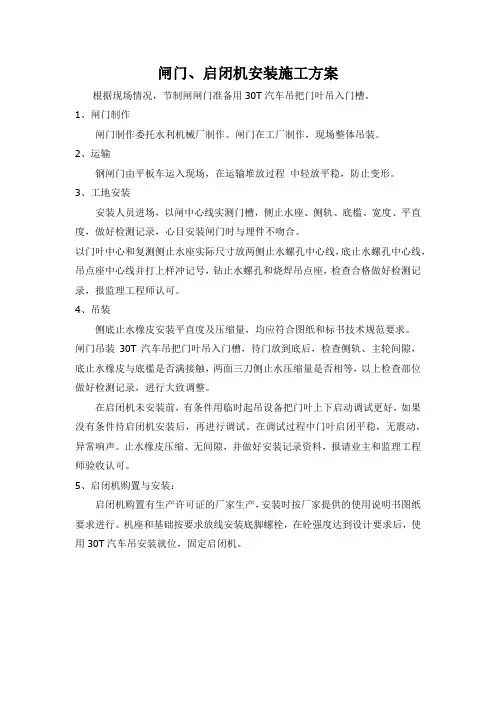

闸门、启闭机安装施工方案

根据现场情况，节制闸闸门准备用30T汽车吊把门叶吊入门槽。

1、闸门制作

闸门制作委托水利机械厂制作。闸门在工厂制作，现场整体吊装。

2、运输

钢闸门由平板车运入现场，在运输堆放过程 中轻放平稳，防止变形。

3、工地安装

安装人员进场，以闸中心线实测门槽，侧止水座、侧轨、底槛、宽度、平直度，做好检测记录，心目安装闸门时与埋件不吻合。

以门叶中心和复测侧止水座实际尺寸放两侧止水螺孔中心线，底止水螺孔中心线，吊点座中心线并打上样冲记号，钻止水螺孔和烧焊吊点座，检查合格做好检测记录，报监理工程师认可。

4、吊装

侧底止水橡皮安装平直度及压缩量，均应符合图纸和标书技术规范要求。

闸门吊装30T汽车吊把门叶吊入门槽，待门放到底后，检查侧轨、主轮间隙，底止水橡皮与底槛是否满接触，两面三刀侧止水压缩量是否相等，以上检查部位做好检测记录，进行大致调整。

在启闭机未安装前，有条件用临时起吊设备把门叶上下启动调试更好，如果没有条件待启闭机安装后，再进行调试。在调试过程中门叶启闭平稳，无震动，异常响声。止水橡皮压缩、无间隙，并做好安装记录资料，报请业主和监理工程师验收认可。

5、启闭机购置与安装：

启闭机购置有生产许可证的厂家生产，安装时按厂家提供的使用说明书图纸要求进行。机座和基础按要求放线安装底脚螺栓，在砼强度达到设计要求后，使用30T汽车吊安装就位，固定启闭机。

闸门及启闭机安装方案

1、一般要求安装前应具备的资料：

设备总图、部件总图、重要的零件图等施工安装图纸及安装技术说明书；

设备出厂合格证和技术说明书；

制造验收资料和质量证书；

安装用控制点位置图。

安装使用的基准线，应能控制门槽的总尺寸、埋件各部位构件的安装尺寸和安装精确度。为设置安装基准线用的基准点应牢固、可靠、便于使用，并应保留到安装验收合格后方能拆除。

安装检测必须选用满足精度要求，并经国家批准的计量检定机构检定合格的仪器设备。

在安装工作中使用的所有材料，应有产品质量证明书，并应符合施工图纸和国家有关现行标准的要求。

2、主要提供文件

在安装工作开始前56天，向监理人提交本合同安装项目的安装措施计划，报送监理人审批。其内容应包括：安装场地布置及说明、主要临时建筑设施布置及说明；

设备的运输和吊装方案；

闸门的安装方法和安装质量控制措施；

启闭设备的安装方法和安装质量控制措施；

焊接工艺及焊接变形的控制和矫正措施；

闸门和启闭设备的调试、试运转和试验工作计划。 3、门槽和设备预埋件安装

前期准备

门槽埋件到货后工程发包单位及监理工程师参加产品的验收， 其构件制作质量及数量应符合设计及规范要求。

门槽砼结合面凿毛已完成，槽内杂物已清理完毕，检查二期砼的位置和断面尺寸以及预埋锚杆布置位置符合设计要求。

以土建提供的安装控制基准点为基础进行安装基准线的放样与校核，基准线的布置要尽量满足各部位埋件的安装尺寸的控制和精度要求，基准线的误差≤1mm，控制点和基准线应保留到安装验收合格

后才能拆除。影响埋件安装的管架应拆除，并搭设安装用的脚手架，以具备埋件吊装条件。

4、门槽预埋件吊装方法

门槽预埋件由汽车转运到各安装点，利用施工门机吊装，把埋件吊入槽内挂装，用手拉葫芦进行调整就位。

5、门槽安装工艺

底槛安装

根据安装基准线，在底槛槽内焊接底槛基础架若干，架顶略低于底部安装高程，将底槛逐件吊入，分别进行调整，合格后逐件加固。

闸门及启闭机安装施工方案

• 采用16T汽车吊将埋件吊至门槽，并运用千斤顶调节螺杆，进行精调、检查验收后再加固。

一、埋件安装

（一）、埋件安装工艺流程图

（二）、埋件安装方法

1、采用16T汽车吊将埋件吊至门槽，并运用千斤顶调节螺杆，进行精调、检查验收后再加固。

2、运用电动葫芦在门槽内搭建活动工作平台，以便于埋件安装、尺寸测量及焊接。 3、埋件就位调整完毕，与一期混凝土中的预留锚栓、锚筋或一期预埋连接件焊牢。严禁将加固材料直接焊接在主轨、反轨、底槛等的工作面上或水封座板上。

4、埋件上所有不锈钢材料的焊接接头，必须使用相应的不锈钢焊条进行焊接。

5、埋件所有工作面上的连接焊缝，在安装工作完毕和浇筑二期混凝土后，仔细打磨，其表面粗糙度应与焊接构件一致。

6、埋件安装完毕后，对所有的工作表面进行清理，门槽范围内，影响闸门安全运营的外露物必须清除干净，并对埋件的最终安装精度进行复测，作好记录报送监理。

7、安装好的门槽，除了主轨道轨面、水封座的不锈钢表面外，其余外露表面，进行防腐解决。

二、闸门安装

（一）、工作闸门安装工艺流程图

（二）、检修门安装工艺流程图

（2）、无损检测人员必须持有国家专业部门签发的资格证书，评估焊缝质量应由Ⅱ级或Ⅱ级以上的检测人员担任；

（3）、每批焊接材料都必须具有产品质量证明书和使用说明书，并进行抽样检查；

（4）、所有焊缝的外观检查、无损探伤都要按照《水利水电工程钢闸门制造安装及验收规范》（DL/T5018-94）的规定进行。焊缝无损探伤的抽查率，除符合上述规范规定外，还必须遵照监理的指定，抽查容易发生缺陷的部位；

（5）、施工过程中，必须按照监理指示，以有效消除焊接应力。 2、安装支铰座，用葫芦将铰座吊起对准预埋螺栓，先留出四孔螺孔（上、下、左、右各一个）不要拧紧，检查铰底座与底盘之间间隙，调整好铰座的位置，最后再拧紧四孔螺栓，铰座安装后，严格检查两铰座的同轴度，互相调整达成规范规定。

一、工程概况

液压启闭机是水电站、水利枢纽工程中重要的机械设备，用于控制水流的开启和关闭。本工程液压启闭机安装施工方案适用于各类水电站、水利枢纽工程中液压启闭机的安装。

二、施工准备

1. 技术准备：熟悉液压启闭机的技术参数、安装要求、操作规程及质量标准，掌握液压启闭机安装的工艺流程。

2. 材料准备：准备液压启闭机设备、安装工具、辅助材料等，确保材料齐全、质量合格。

3. 人员准备：组织施工队伍，明确各工种人员职责，确保施工顺利进行。

4. 施工现场准备：施工现场应平整、宽敞，满足设备运输、安装、调试等要求。

三、施工工艺流程

1. 埋件安装

（1）埋件定位：根据设计图纸，确定埋件位置，并做好标记。

（2）预埋螺栓：在一期混凝土浇筑时，预留二期混凝土槽，预埋螺栓。

（3）埋件吊装：待一期混凝土拆模、凿毛后，将埋件按组装顺序逐一吊入槽内。

（4）调整与固定：利用预埋螺栓和拉紧器调整埋件，确保安装精度，然后固牢。

（5）复测与处理：浇筑二期混凝土后，对埋件安装精度和二期混凝土横断面尺寸进行复测，超出允许误差的部位需进行处理。

2. 闸门安装

（1）门叶安装：根据闸门尺寸、结构形式和现场吊装能力，采用整体吊装、分节吊装或现场装配等方法。

（2）门叶调整：调整门叶安装精度，确保门叶水平、垂直，并与埋件紧密贴合。

（3）门叶固定：将门叶固定在埋件上，确保固定牢固。

3. 液压启闭机安装 （1）设备运输：将液压启闭机设备运输至施工现场，确保设备安全、无损。

（2）设备组装：按照设计要求，将液压启闭机设备进行组装，确保组装精度。

（3）设备安装：将液压启闭机设备安装在埋件上，确保设备安装牢固、位置准确。

（4）系统调试：对液压启闭机系统进行调试，确保系统运行稳定、可靠。

四、质量保证措施

1. 严格按照施工规范、质量标准进行施工，确保工程质量。

2. 对关键工序进行过程控制，加强施工过程中的质量检查。

3. 对施工人员进行技术培训，提高施工人员素质。
