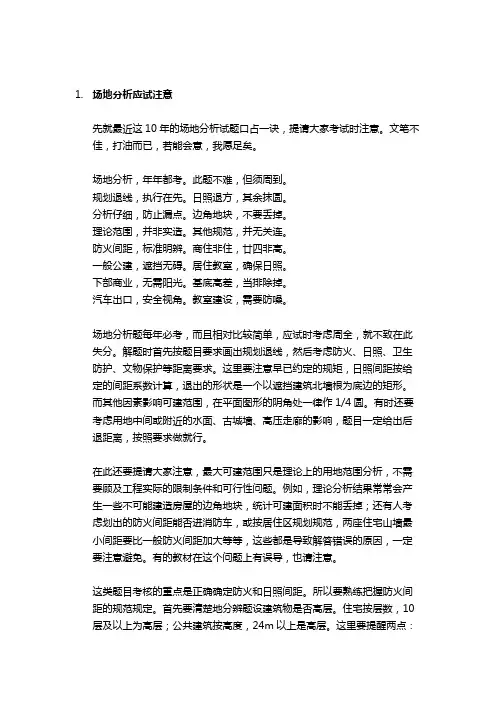

1. 场地分析应试注意
先就最近这10年的场地分析试题口占一诀，提请大家考试时注意。文笔不佳，打油而已，若能会意，我愿足矣。
场地分析，年年都考。此题不难，但须周到。
规划退线，执行在先。日照退方，其余抹圆。
分析仔细，防止漏点。边角地块，不要丢掉。
理论范围，并非实造。其他规范，并无关连。
防火间距，标准明辨。商住非住，廿四非高。
一般公建，遮挡无碍。居住教室，确保日照。
下部商业，无需阳光。基底高差，当排除掉。
汽车出口，安全视角。教室建设，需要防噪。
场地分析题每年必考，而且相对比较简单，应试时考虑周全，就不致在此失分。解题时首先按题目要求画出规划退线，然后考虑防火、日照、卫生防护、文物保护等距离要求。这里要注意早已约定的规矩，日照间距按给定的间距系数计算，退出的形状是一个以遮挡建筑北墙根为底边的矩形。而其他因素影响可建范围，在平面图形的阴角处一律作1/4圆。有时还要考虑用地中间或附近的水面、古城墙、高压走廊的影响，题目一定给出后退距离，按照要求做就行。
在此还要提请大家注意，最大可建范围只是理论上的用地范围分析，不需要顾及工程实际的限制条件和可行性问题。例如，理论分析结果常常会产生一些不可能建造房屋的边角地块，统计可建面积时不能丢掉；还有人考虑划出的防火间距能否进消防车，或按居住区规划规范，两座住宅山墙最小间距要比一般防火间距加大等等，这些都是导致解答错误的原因，一定要注意避免。有的教材在这个问题上有误导，也请注意。
这类题目考核的重点是正确确定防火和日照间距。所以要熟练把握防火间距的规范规定。首先要清楚地分辨题设建筑物是否高层。住宅按层数，10层及以上为高层；公共建筑按高度，24m以上是高层。这里要提醒两点：a.带底商的住宅属于公建，故应按高度定是否高层；住宅底部附建的商业网点有规模限制，超过规定就算公建。B.正好24m高的公共建筑，以及超过24m的单层公建都不算高层。
日照问题只在有日照要求的建筑布置时需要考虑。主要是居住类的各类住宅、病房楼、疗养楼、托幼园所等，中小学普通教室也在此列。这些都在《民用建筑设计通则》里有规定。计算日照间距要注意，有日照要求的建筑底部如果有几层不需要日照的，需减去底部高度；前后两座建筑所处地面标高不同时，要考虑这一高差对日照间距计算的影响。
《场地设计》作图步骤
一、平面可建范围
1、退线；
2、防火及日照间距；（熟记常用防火规范，记得一些特殊的建筑：如9层住宅为多层）
3、满足其他规范规定的;
4、画图；
5、尺寸、文字标注；
6、检查。（主要是平时出错的地方：如圆角，小的区域等）
二、竖向可建范围
1、退线；
2、防火及日照间距；（熟记常用防火规范，记得一些特殊的建筑类型：如9层住宅为多层）
3、满足其他规范规定的;
4、画图；
5、尺寸、文字标注；
6、检查。
三、停车场
1、确定出入口；
2、退线；（且满足防火要求）
3、管理用房、残疾人位、大车位等的确定；
4、画图；
5、尺寸、文字及行车方向线路标注；
6、检查。
四、地形设计 五、综合题
1、确定主次入口位置；
2、功能分区
（1）内外；
（2）动静；
（3）特殊要求分区；
3、画图；
4、尺寸、文字标注；
5、检查。
注：地形设计的步骤还真不好总结，这部分也是比较难的，如果谁总结了可以补上去。
老黄牛，2012-2-5
场地设计(作图)
一、作图题
1．任务书
设计条件
1．某地块拟建4层（局部可做3层）的商场，层高4m，小区用地尺寸如图所示。
2．西侧高层住宅和东侧多层住宅距用地界线均为3m，北侧道路宽12m。北侧道路红线距商场5m，距停车场5m。南侧用地界线距商场22m，距停车场2m。商场距停车场6
m。
3．当地日照间距系数为1.6。任务要求
1．根据基地条件布置商场和停车场，并使容积率最大。商场距停车场6m。
2．北侧道路红线距商场5m，距停车场5m。
3．南侧用地界线距商场22m，距停车场2m。 4．停车场面积为1900m(±5%)，东、西两侧距用地界线3m。 5．商场为框架结构，柱网9m×9m，均取整跨，南北向为27m，建筑不能跨越人防通道，人防通道在基地中无出入口。 6．标注相关尺寸。
正确答案:
解答
解题要点
1．正确理解题意，根据设计条件
和任务要求进行分析。
2．根据日照间距系数布置建筑单体。
3．停车场和相邻建筑之间的防火间距一、二级建筑为6m，停车场南侧边界应有2m宽的绿化带。（出自《汽车库、修车库、停车场设计防火规范》）
作图提示
1．根据日照间距系数计算建筑单体距北侧住宅的距离： 三层建筑距北侧住宅日照间距L=12×1.6=19.2 (m) 四层建筑距北侧住宅日照间距L=16×1.6=25.6 (m) 三、四层之间跨距为9m，则L+9=19.2+9=28.2 (m）＞L=25.6 (m)，所以应把建筑北侧一跨做三层，取L大于19.2m。又有建筑退道路红线5m后距北侧住宅为22m，大于19.2m，所以取L=22 (m)。
2．建筑南侧布置停车场，与建筑物的防火间距为6m，距用地界线2m。
3．要容积率最大即建筑面积最大，又因建筑不能跨越人防通道，所以在通道处将建筑一分为二，取整跨，则西侧建筑长9m×7=63 (m)。 如仅在南侧做停车场，其可做面积为1610m，不满足面积要求，需在两栋单体建筑之间场地也做停车场。因停车场与建筑物的防火间距为6m，两栋单体建筑之间距离为22m，则此处可布置宽10m的停车场，其面积为330m，则停车场总面积为1940m，满足面积要求。东侧建筑长9m×3=27 (m)。 4．建筑单体与西侧高层的防火间距为9m。（《高层民用建筑防火规范》） 5．建筑单体与东侧多层的防火间距为6m。（《建筑设计防火规范》）

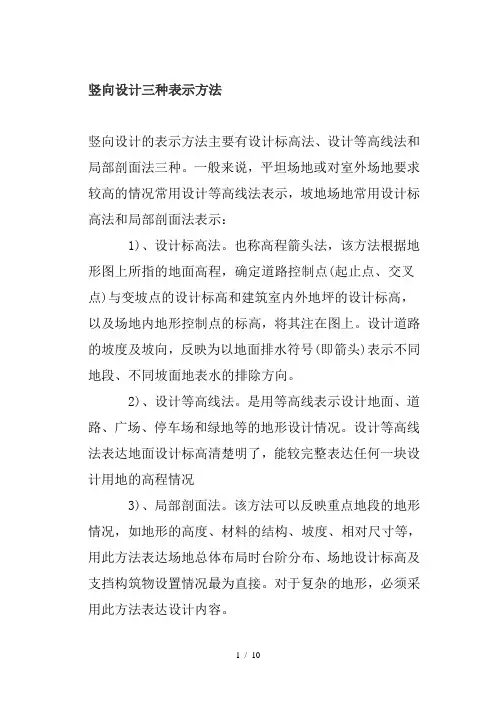

1 / 10 竖向设计三种表示方法
竖向设计的表示方法主要有设计标高法、设计等高线法和局部剖面法三种。一般来说，平坦场地或对室外场地要求较高的情况常用设计等高线法表示，坡地场地常用设计标高法和局部剖面法表示：
1)、设计标高法。也称高程箭头法，该方法根据地形图上所指的地面高程，确定道路控制点(起止点、交叉点)与变坡点的设计标高和建筑室内外地坪的设计标高，以及场地内地形控制点的标高，将其注在图上。设计道路的坡度及坡向，反映为以地面排水符号(即箭头)表示不同地段、不同坡面地表水的排除方向。
2)、设计等高线法。是用等高线表示设计地面、道路、广场、停车场和绿地等的地形设计情况。设计等高线法表达地面设计标高清楚明了，能较完整表达任何一块设计用地的高程情况
3)、局部剖面法。该方法可以反映重点地段的地形情况，如地形的高度、材料的结构、坡度、相对尺寸等，用此方法表达场地总体布局时台阶分布、场地设计标高及支挡构筑物设置情况最为直接。对于复杂的地形，必须采用此方法表达设计内容。 2 / 10 水泥厂场地竖向布置及排雨水方式根据水泥工业企业的特点，山区竖向布置时要结合厂区场地的自然条件和四周环境，交通运输方式等条件进行确定，一般情况下建议：
(1)、当厂区场地的自然坡度不大于4％，沿坡度方向的宽度不大于300m时，宜采用平坡式布置。
(2)、当厂区场地的自然坡度大于4％，沿坡度方向的宽度较大时，宜采用台段式布置。
当厂区场地的自然坡度变化较大，有陡有缓时，可根据水泥工业企业的特点，竖向宜采用混合式布置。
园林场地的竖向设计原则园林场地竖向设计要有利于排水，要保证场地地面不积水。为此，任何场地在设计中都要有不小于0．3％的排水坡度，而且在坡面下端要设置雨水口、排水管或排水沟，使地面有组织地排水，组成完整的地上地下排水系统。场地地面坡度也不要过大，坡度过大则影响场地使用。一船坡度在0.5％—5％之间较好，最大坡度不得超过8％。
