场地设计(作图题)-地形设计(二)
(总分280,考试时间90分钟)
1. [设计条件]
某山地地形如图4-3-1(a)所示，拟建一条便道由A点经B、C点到达D点，便道的设计条件要求为：
·便道的坡度≤10%，且不得设置台阶。
·便道应该顺应地形，使土方量达到最小，线路达到最短。
[任务要求]
·根据上述条件，在下图上绘制出便道的路线，用“—”直线表示；
·标注出便道路线中所有转折点的标高；
·在便道的每个转折点之间标注出其坡向及坡度。
[题目]
2. [设计条件]
某用地界限及地形如图4-3-2(a)所示，要求在用地中平整出一块30m×30m的平地作为建设场地，其条件为：
·建设场地边与用地界线平行。
·土方最省。
·建设场地四周作1:2护坡，护坡边不得超越用地界线。
[任务要求]
·画出建设场地范围并标出标高。
·画出建设场地四周1:2护坡。
[题目]
3. [设计条件]
·场地内拟建一个10m×12m台地，其标高及坡度如图4-3-3(a)所示。
·在台地北侧设排水沟，雨水由排水沟拦截并向东、西两侧顺坡排出。
·北侧排水沟沟底宽为2m，沟深为0.3m(沟内排水坡度可忽略不计)，沟底两侧均以3:1
放坡。
[任务要求]
·根据上述条件，在场地平面中画出场地修整后的等高线。
·根据作图，在下列单选题中选出正确的答案。
[题目]
[选择题]
4. 北侧排水沟沟底标高为：
A．97.60m B．97.80m C．98.00m D．98.30m
5. 台地北边界线与99.0m等高线之间应有等高线的条数为：(不包括台地边界线与99.0m等高线)
A．1条 B．2条 C．3条 D．4条
场地设计(作图)
一、作图题
1．任务书
设计条件
1．某地块拟建4层（局部可做3层）的商场，层高4m，小区用地尺寸如图所示。
2．西侧高层住宅和东侧多层住宅距用地界线均为3m，北侧道路宽12m。北侧道路红线距商场5m，距停车场5m。南侧用地界线距商场22m，距停车场2m。商场距停车场6
m。
3．当地日照间距系数为1.6。任务要求
1．根据基地条件布置商场和停车场，并使容积率最大。商场距停车场6m。
2．北侧道路红线距商场5m，距停车场5m。
3．南侧用地界线距商场22m，距停车场2m。 4．停车场面积为1900m(±5%)，东、西两侧距用地界线3m。 5．商场为框架结构，柱网9m×9m，均取整跨，南北向为27m，建筑不能跨越人防通道，人防通道在基地中无出入口。 6．标注相关尺寸。
正确答案:
解答
解题要点
1．正确理解题意，根据设计条件
和任务要求进行分析。
2．根据日照间距系数布置建筑单体。
3．停车场和相邻建筑之间的防火间距一、二级建筑为6m，停车场南侧边界应有2m宽的绿化带。（出自《汽车库、修车库、停车场设计防火规范》）
作图提示
1．根据日照间距系数计算建筑单体距北侧住宅的距离： 三层建筑距北侧住宅日照间距L=12×1.6=19.2 (m) 四层建筑距北侧住宅日照间距L=16×1.6=25.6 (m) 三、四层之间跨距为9m，则L+9=19.2+9=28.2 (m）＞L=25.6 (m)，所以应把建筑北侧一跨做三层，取L大于19.2m。又有建筑退道路红线5m后距北侧住宅为22m，大于19.2m，所以取L=22 (m)。
2．建筑南侧布置停车场，与建筑物的防火间距为6m，距用地界线2m。
3．要容积率最大即建筑面积最大，又因建筑不能跨越人防通道，所以在通道处将建筑一分为二，取整跨，则西侧建筑长9m×7=63 (m)。 如仅在南侧做停车场，其可做面积为1610m，不满足面积要求，需在两栋单体建筑之间场地也做停车场。因停车场与建筑物的防火间距为6m，两栋单体建筑之间距离为22m，则此处可布置宽10m的停车场，其面积为330m，则停车场总面积为1940m，满足面积要求。东侧建筑长9m×3=27 (m)。 4．建筑单体与西侧高层的防火间距为9m。（《高层民用建筑防火规范》） 5．建筑单体与东侧多层的防火间距为6m。（《建筑设计防火规范》）
文档

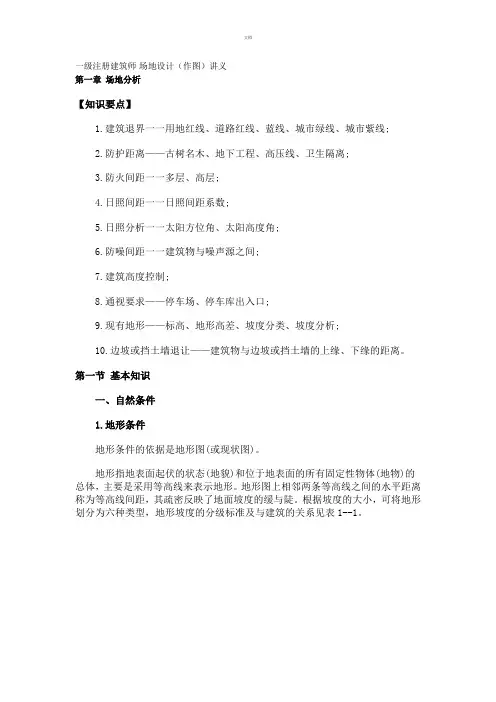

一级注册建筑师-场地设计（作图）讲义
第一章 场地分析
【知识要点】
1.建筑退界一一用地红线、道路红线、蓝线、城市绿线、城市紫线;
2.防护距离——古树名木、地下工程、高压线、卫生隔离;
3.防火间距一一多层、高层;
4.日照间距一一日照间距系数;
5.日照分析一一太阳方位角、太阳高度角;
6.防噪间距一一建筑物与噪声源之间;
7.建筑高度控制;
8.通视要求——停车场、停车库出入口;
9.现有地形——标高、地形高差、坡度分类、坡度分析;
10.边坡或挡土墙退让——建筑物与边坡或挡土墙的上缘、下缘的距离。
第一节 基本知识
一、自然条件
1.地形条件
地形条件的依据是地形图(或现状图)。
地形指地表面起伏的状态(地貌)和位于地表面的所有固定性物体(地物)的总体，主要是采用等高线来表示地形。地形图上相邻两条等高线之间的水平距离称为等高线间距，其疏密反映了地面坡度的缓与陡。根据坡度的大小，可将地形划分为六种类型，地形坡度的分级标准及与建筑的关系见表1--1。 文档
注：摘自《建筑设计资料集6》(第二版) ，中国建筑工业出版社。
进行地形坡度分析时，需要根据一定的坡度，求出等高线间对应的长度d。
等高线截距d的计算公式为：
d=h/iM
式中d一一与需要坡度相对应的等高线截距(m) ;
h一一等高距(m) ;
i——路线坡度(%) ;
M——所用地形图的比例尺分母数。
在地形图中，用地物符号表示地物(地表上自然形成或人工建造的各种固定性物质) ，如房屋、道路、铁路、桥梁、河流、对应的等高线截距 树林、农田和电线等;用文字、数字等注记符号对地物或地貌加以说明，包括名称注记(如城镇、工厂、山脉、河流和道路等的名称) ，说明注记(如路面 材料、植被种类和河流流向等)及数字注记(如高程、房屋层数等)。
2.气候条件

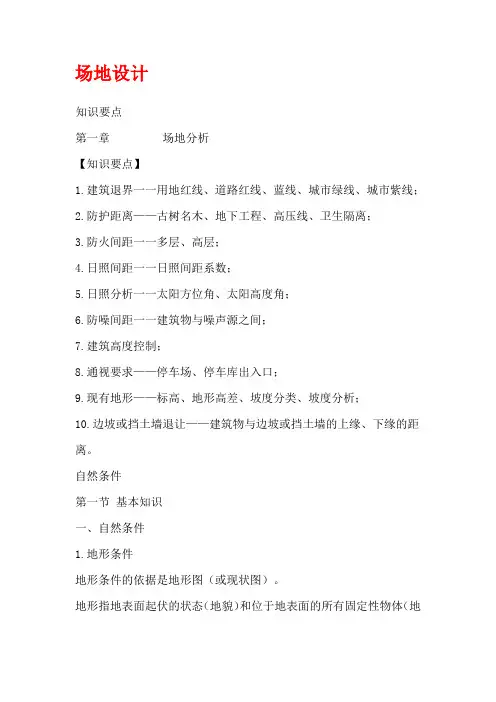

场地设计
知识要点
第一章 场地分析
【知识要点】
1.建筑退界一一用地红线、道路红线、蓝线、城市绿线、城市紫线；
2.防护距离——古树名木、地下工程、高压线、卫生隔离；
3.防火间距一一多层、高层；
4.日照间距一一日照间距系数；
5.日照分析一一太阳方位角、太阳高度角；
6.防噪间距一一建筑物与噪声源之间；
7.建筑高度控制；
8.通视要求——停车场、停车库出入口；
9.现有地形——标高、地形高差、坡度分类、坡度分析；
10.边坡或挡土墙退让——建筑物与边坡或挡土墙的上缘、下缘的距离。
自然条件
第一节 基本知识
一、自然条件
1.地形条件
地形条件的依据是地形图（或现状图）。
地形指地表面起伏的状态（地貌）和位于地表面的所有固定性物体（地物）的总体，主要是采用等高线来表示地形。地形图上相邻两条等高线之间的水平距离称为等高线间距，其疏密反映了地面坡度的缓与陡。根据坡度的大小，可将地形划分为六种类型，地形坡度的分级标准及与建筑的关系见表1--1。
表1-1地形坡度分级标准及与建筑的关系
类型 坡度值 坡度度数 建筑区布置及设计基本特征
平坡地 3%以下 00~1043' 基本上是平地，道路及房屋可自由布置，但须注意排水
缓坡地 3%~10% 1043'~5043' 建筑区内车道可以纵横自由布置，不需要梯级，建筑群布置不受地形的约束
中坡地 10%~25% 5043'~ 14002' 建筑区内须设梯级，车道不宜垂直于等高线布置，建筑群布置受到一定限制
陡坡地 25%~50% 14002' ~ 26034' 建筑区内车道须与等高线成较小锐角布置，建筑群布置与设计受到较大的限制
急坡地 50%~100% 26034' ~450 车道须曲折盘旋而上，梯道须与等高线成斜角布置，建筑设计需作特殊处理
悬崖坡地 100%以上 >450 车道及梯道布置极困难，修建房屋工程费用大，一般不适于作建筑用地
