西南大学网络与继续教育学院课程考试试题卷
类别： 网教 专业：土木工程(工程造价) 2016年 12月
课程名称【编号】： 建筑结构平法构造与识图【1072】 A卷
大作业 满分：100 分
1、名词解释（20分）
（1）混凝土保护层厚度（10分）
混凝土保护层是用于保护钢筋的。
混凝土保护层厚度是指混凝土结构构件中最外层钢筋（包括箍筋、构造筋、分布筋等）的外缘至混凝土表面的距离。
（2）锚固长度（10分）
钢筋锚固长度（anchorage length of steel bar）受力钢筋通过混凝土与钢筋的粘结将所受的力传递给混凝土所需的长度，用来承载上部所受的荷载。
2、解释下面梁平法施工图中平面注写方式的集中标注中各项符号的含义。（15分）
屋面框架梁 12号框架梁 5跨 箍筋为I级钢材直径为8加密区间距100，非加密区间距200 为四肢箍
3、解释下图中剪力墙身截面注写的含义。（15分）
4、2011年9月新出版发行的3本平法图集是什么？（15分）
2011版平法图集 11G101-1 11G101-2 11G101-3 全套3本 11G101-1（替代03G101-1、04G101-4）（现浇混凝土框架、剪力墙、梁、板） 11G101-2（替代03G101-2）（现浇混凝土板式楼梯） 11G101-3（替代04G101-3
5、简述在什么情况下需要设置梁的纵向构造钢筋，且说明构造腰筋与受扭腰筋的区别。(15分)
梁腰筋分构造筋（G打头）和抗扭筋（N打头）两种
构造筋（G打头）是不需要计算的、按构造配置满足要求即可
抗扭构造腰筋和抗扭腰筋，在101图集上书面语是构造钢筋和受扭钢筋。构造腰筋和抗扭腰筋在安装钢筋的时候是一样的，安装根本没什么区别，那么它们有什么本质的区别吗? 顾名思义，它们的区别在：
任务1 有梁楼盖板平法施工图识读
■ 任务目标
1．理解有梁楼盖板平法施工图的制图规则
2．熟练识读有梁楼盖楼（屋）面板平法施工图
■ 任务内容
1．知识点
有梁楼盖平法施工图的制图规则
2．技能点
有梁楼（屋）面板平法施工图识读
■ 知识解读
有梁楼盖的制图规则适用于以梁为支座的楼面与屋面板平法施工图设计。有梁楼盖平法施工图，系在楼面板和屋面板布置图上，采用平面注写的表达方式，楼（屋）面板平法施工图上的平面标注主要有板块集中标注和板支座原位标注，如图9-2所示。
图9-2 4.470~11.670板平法施工图（局部) 一、板块集中标注
板块集中标注的内容为：板块编号、板厚、贯通纵筋，以及当板面标高不同时的标高高差。对于普通楼面，两向（X、Y方向）以一跨为一个板块；对密肋楼盖，两向主梁（框架梁）以一跨为一个板块，所有板块应逐一编号。
板块集中标注的内容与规则见表9-1
表9-1 板块集中标注
标注内容
（数据项） 制图规则解读
板块编号 代号：楼面板——LB、屋面板——WB、悬挑板——XB
序号：××加在板块代号后面
板厚 注写h=×××垂直于板面的厚度，单位为mm
注写h=×××/×××：斜线前后分别为悬挑板根部与端部的厚度
贯通纵筋（单层或双层） 板上部和下部分别注写（单层/双层配置）：B-下部、T-上部、B&T-下部与上部双层配置
正交轴线分别注写（单向/双向配置）：X-从左至右的水平方向、Y-从下到上的垂直方向、X&Y-两向相同配置
板面标高高差（选注） 相对于结构层楼面标高的高差，应将其注写在括号内，且有高差时注写，无高差时不注写
举例9-1:结施-10，LB3现浇板
现浇板钢筋绑扎图
3号楼面板块 板厚100mm
LB3
h=100
B：X&YC8ⓐ150
T：X&YC8ⓐ150
(－0.015)
板下部为水平与垂直方向都是HRB400、直径8mm、间距150mm的双向贯通筋

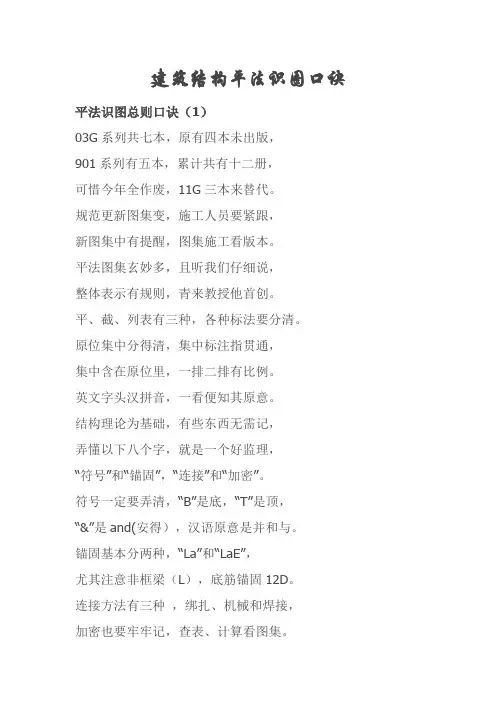

建筑结构平法识图口诀
平法识图总则口诀（1）
03G系列共七本，原有四本未出版，
901系列有五本，累计共有十二册，
可惜今年全作废，11G三本来替代。
规范更新图集变，施工人员要紧跟，
新图集中有提醒，图集施工看版本。
平法图集玄妙多，且听我们仔细说，
整体表示有规则，青来教授他首创。
平、截、列表有三种，各种标法要分清。
原位集中分得清，集中标注指贯通，
集中含在原位里，一排二排有比例。
英文字头汉拼音，一看便知其原意。
结构理论为基础，有些东西无需记，
弄懂以下八个字，就是一个好监理，
“符号”和“锚固”，“连接”和“加密”。
符号一定要弄清，“B”是底，“T”是顶，
“&”是and(安得），汉语原意是并和与。
锚固基本分两种，“La”和“LaE”，
尤其注意非框梁（L），底筋锚固12D。
连接方法有三种 ，绑扎、机械和焊接，
加密也要牢牢记，查表、计算看图集。 再说三本11G，变了的地方有很多，
只要弄懂03G，再变心中也有底。
首先钢材有变化，235兆帕的遭抛弃。
其二保护层再加大，现指箍筋至外皮。
其三钢排技术桥梁用，11G图集称并筋。
其四锚固有新说法，改称基本锚固长。
其五顶梁边角柱，增加一个新做法。
柱箍加密几分之几，1/3加密设在嵌固位。
其余变化也挺多，日后编辑飨大家。
平法识图之框架结构口诀（二）
框架结构有奥秘，听我慢慢说仔细。
抗震非抗样不一，就是抗震也分级，
一二三四共四级，非抗脚标少个E，
抗震标注“LaE”,锚固长度查图集。
直锚弯锚均可以，至少也得二百五，
11G有了新做法，减去50成二百。
底筋一般不连接，过了中线加5D，
筏板、地梁和楼梯，非抗、非框、井字梁，
悬挑、板筋加条基，以上九种不带E。
遇上框架请慎重，楼梯可能要抗震，
悬挑是否要抗震，图纸一般会注明。 框架顶梁边角柱，收顶做法样不一，
柱插梁、梁插柱，翻看图集三十七（页)，
还有图集五十五，以及图集五十六（页），
第六章:楼梯平法识图规则与标准构造详图及三维示意图
-85-
-86-审核校对设计页图集号16G101-2-23AT 型楼梯平面注写方式与适用条件楼层平台踏步高
1800
÷
12层间平台梯板
厚
120梯梁
傅华夏郭仁俊廖宜香AT3,h=120:表示AT型楼梯板厚120
1800/12:表示一跑高度为1800，一共12步，踏步高1800÷12
10@200; 12@150:表示梯板上部筋为直径10间距200布置；
下部受力筋为直径12间距150布置
F 8@250：表示分布筋为直径8间距250布置。
。
。
。楼层平台梯梁踏步高
1800
÷
12梯板
厚
120
PTBXX
XXX下
上
TLXATXXATXX
PTBXXXXX
TLXATXX，楼梯厚度h
踏步段总高度HS/踏步级数（m+1)
上部纵筋；下部纵筋
梯板分布筋
bfbs×m=Lsnbp
楼层平台宽踏步宽×踏步数=踏步段水平长层间平台宽梯板宽缝宽梯板宽
图1注写方式▽XXX－▽XXX楼梯平面图
下
上
TL1(1)A 3A 3
PTB1
TL2(1)5.3703.570
PTB1
AT3,h=120
1800/12C10@200;C12@150FA8@250
楼层梁T 1
TL3(1)
17851251251251251785280×11=3080
6900
23BC125
1600
150
1600
1253600
图2设计示例▽3.570－▽3.570楼梯平面图TT
Z
-87-审核校对设计页图集号16G101-2-23AT 型楼梯双分平行楼梯/交叉楼梯/剪刀楼梯层间平台梯板厚
120踏步高
1800
÷12楼层平台梯梁
傅华夏郭仁俊廖宜香楼层平台楼层平台梯梁楼层平台梯板厚
120踏步高
1800
÷12楼层平台梯梁楼层平台梯梁楼层平台梯板厚
120踏步高
1800
÷12楼层平台梯梁层间平台梯梁梯梁梯梁ATXX，楼梯厚度h踏步段总高度HS/踏步级数（m+1)上部纵筋；下部纵筋梯板分布筋ATXXATXX
ATXX
图5 剪刀楼梯上
上楼层梯梁楼层梯梁梯梁上
