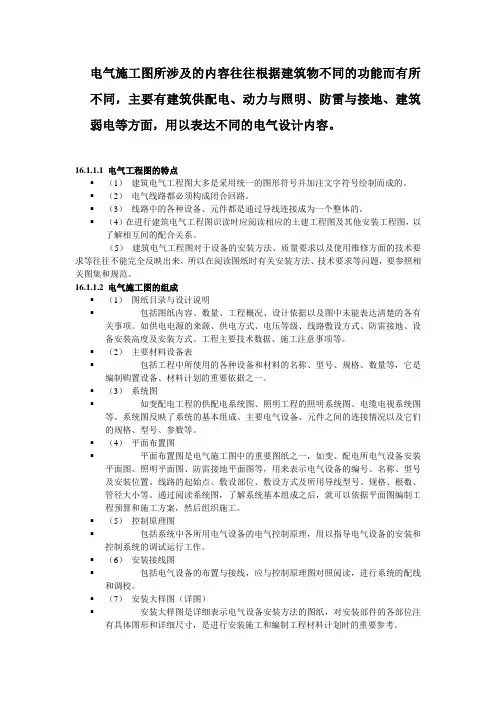

电气施工图所涉及的内容往往根据建筑物不同的功能而有所不同，主要有建筑供配电、动力与照明、防雷与接地、建筑弱电等方面，用以表达不同的电气设计内容。

16.1.1.1 电气工程图的特点

▪ （1） 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的。

▪ （2） 电气线路都必须构成闭合回路。

▪ （3） 线路中的各种设备、元件都是通过导线连接成为一个整体的。

▪ （4）在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系。

（5） 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。

16.1.1.2 电气施工图的组成

▪ （1） 图纸目录与设计说明

▪ 包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。

▪ （2） 主要材料设备表

▪ 包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。

▪ （3） 系统图

▪ 如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。

▪ （4） 平面布置图

▪ 平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。

基础平法施工图识图

一、独立基础平法施工图的识读

（一）集中标注

独立基础的集中标注内容包括基础编号、截面竖向尺寸、配筋三项必注内容，以及基础底面标高（与基础底面基准标高不同时）和必要的文字注解两项选注内容。

1. 独立基础截面竖向尺寸

独立基础截面竖向尺寸识读，详见表1-2-1。

表1-2-1 独立基础截面竖向尺寸识读

续表

2. 独立基础配筋图

独立基础配筋图识读，详见表1-2-2。

表1-2-2 独立基础配筋图识读

续表

（二）原位标注

独立基础原位标注的具体内容及识读，详见表1-2-3。

表1-2-3 独立基础原位标注

续表

（三）多柱独立基础（双柱或四柱）

独立基础通常为单柱独立基础，也可为多柱独立基础（双柱或四柱等）。多柱独立基础的编号、几何尺寸和配筋的标注方法与单柱独立基础相同。多柱独立基础顶部配筋和基础梁的注写识读，详见表1-2-4。

表1-2-4 多柱独立基础顶部配筋和基础梁的注写识读

图1-2-1 为独立基础平面施工图。

图1-2-1 独立基础平法施工图（单位：mm）

二、条形基础平法施工图的识读

条形基础可以分为梁板式条形基础和板式条形基础。前者平法施工图表达基础梁和条形基础底板，后者仅表达条形基础底板。

基础梁的平面注写方式如下。

（一）集中标注

基础梁的集中标注内容包括基础梁编号、截面尺寸、配筋这三项必注内容，以及基础梁底面标高（与基础底面基准标高不同时）和必要的文字注解这两项选注内容。条形基础梁集中标注识读，详见表1-2-5。

表1-2-5 条形基础梁集中标注识读

（二）条形基础底板的平面注写方式

条形基础底板的集中标注内容包括底板编号、截面竖向尺寸、配筋这三项必注内容，以及条形基础底板底面标高（与基础底面基准标高不同时）、必要的文字注解两项选注内容。条形基础底板底部及顶部配筋图的识读，详见表1-2-6。

表1-2-6 条形基础底板底部及顶部配筋图的识读

第四章 电气施工图识图

【学习目标】

1．了解电气施工图的组成及分类；

2．了解电气施工图中各种符号的含义内容；

3．具备独立阅读电气施工图的能力；

4．能够独立使用电气施工图进行安装工作。

【知识要点】

1.电气施工图的组成及分类；

2.电气施工图的阅读方法及常见图形；

3.建筑电气专用施工图识图阅读方法。

第一节电气识图的基础知识

根据最新国家标准电气图形符号绘制的各种电气工程图是各类电气工程技术人员进行沟通、交流的共同语言。在设计、安装、调试和维修管理电气设备时，通过识图，可以了解各电器元件之间的相互关系以及电路工作原理，为正确安装、调试、维修及管理提供可靠的保证。

要做到会看图和看懂图，首先应掌握识图的基本知识，即应当了解电气图的构成、种类、特点等，同时应掌握电气工程中常用的最新国家标准图形符号，了解这些符号的意义。其次，还应掌握识图的基本方法和步骤等相关知识。

一、电气施工图的特点

1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的;

2. 电气线路都必须构成闭合回路;

3. 线路中的各种设备、元件都是通过导线连接成为一个整体的;

4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系;

5. 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。

二、电气施工图的组成

1. 图纸目录与设计说明

包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。

2. 主要材料设备表

包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。

装饰施工图识图

一、概述

装饰施工图是用于表达建筑物室内室外装饰形状和施工要求的图样。

（一）装饰施工图的特点

1．装饰施工图涉及的面广

2．装饰施工图的比例较大

3．装饰施工图的图例没有统一的标准 ，有时须加文字注释。

4．标准定型化设计少

5．装饰施工图细腻、生动

（二）装饰施工图的内容与排列

装饰施工图图纸的排列原则是 ：

表现性图纸在前，技术性图纸在后，装饰施工图在前，室内配套设备施工图在后，基本图在前，详图在后，先施工的在前，后施工的在后。

二、建筑装饰平面图

（一）楼地面装饰平面图

1．楼地面装饰平面图的形成与图示方法

楼地面装饰平面图是用一个假想的水平剖切平面在窗台略上的位置剖切后，移去上面的部分，向下所做的正投影图。

与建筑平面图基本相似，不同之处是在建筑平面图的基础上增加了装饰和陈设的内容。

2．楼地面装饰平面图的图示内容

（1）建筑平面的基本结构和尺寸

（2）装饰结构的平面位置和型式，以及饰面材料和工艺要求

（3）装饰结构与配套设施的的尺寸标注

（4）室内家具、陈设、织物、绿化的摆放位置及说明

（5）视图符号圆圈直径可选择8～12mm

3．楼地面装饰平面图的识读

（二）顶棚装饰平面图

1．顶棚装饰平面图的形成

顶棚装饰平面图一般采用镜像投影的方法表示，即假想在地面上放一面镜子，顶棚构造在镜子中的成像，称为顶棚平面图。

顶棚平面图反映房间顶棚的形状、装饰做法及所属设备的位置、尺寸等内容。

2．顶棚平面图的内容

（1）表明墙柱和门窗洞口的位置

（2）表明顶棚装饰造型的平面形式和尺寸，并通过附加文字说明其所用材料、色彩、及工艺要求。

（3）表明顶部灯具的种类、式样、规格、数量及布置形式和安装位置。

（4）表明空调通风口、顶部消防报警等装饰内容及设备的位置等。

3．顶棚装饰平面图的识读

三、建筑装饰立面图

1．建筑装饰立面图的形成与作用

（1）形成：

将建筑物装饰的外部墙面或内部墙面向与其平行的投影面所作的正投影图称为装饰立面图。
