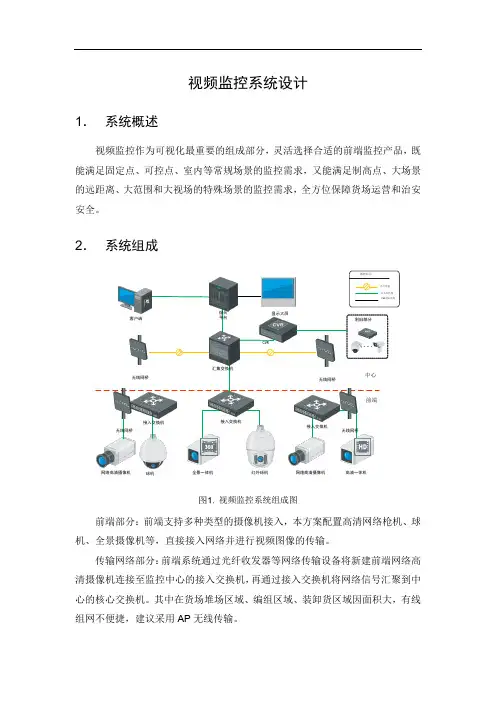

视频监控系统设计
1． 系统概述
视频监控作为可视化最重要的组成部分，灵活选择合适的前端监控产品，既能满足固定点、可控点、室内等常规场景的监控需求，又能满足制高点、大场景的远距离、大范围和大视场的特殊场景的监控需求，全方位保障货场运营和治安安全。
2． 系统组成
视频监控系统组成图
前端部分：前端支持多种类型的摄像机接入，本方案配置高清网络枪机、球机、全景摄像机等，直接接入网络并进行视频图像的传输。
传输网络部分：前端系统通过光纤收发器等网络传输设备将新建前端网络高清摄像机连接至监控中心的接入交换机，再通过接入交换机将网络信号汇聚到中心的核心交换机。其中在货场堆场区域、编组区域、装卸货区域因面积大，有线组网不便捷，建议采用AP无线传输。 网络高清摄像机球机接入交换机客户端汇集交换机网络高清摄像机显示大屏中心前端图例标注：综合平台CVR利旧部分全景一体机红外球机高清一体机无线网桥无线网桥接入交换机接入交换机无线网桥无线网桥
监控中心部分：监控中心采用CVR集中存储将高清视频图像进行存储，解决数据落地问题；配置视频综合平台，完成视频的解码解码、拼接；监控中心部署LCD大屏用来将视频进行上墙显示等。
平台部分：应用管理平台部署在视频综合平台的服务器板卡上，形成一体化的配置，应用管理平台可以对高清视频和用户进行统一管控，并且配置PC工作站进行预览、回放、下载等操作。
3． 系统功能
1. 视频监控
实现货场/编组场的堆场、站台、仓库、装卸货等场景全覆盖视频监控。货场区往往面积很大，场站内车来车往，尤其在一些要塞区域。交通环境复杂，若出现在停车场外道路以及回车道周边随意停车，则会影响货场站调度效率，并增加人身伤亡事故的隐患，需要通过高清视频监控实施无死角全覆盖，以完整记录场区内情况。
2. 全景监控
把视频拼接技术融合在一个产品中，实现全景视频图像的前置应用，无需服务器即可实现视频图像的完整输出。
视频监控系统
视频监控是各行业重点部门或重要场所进行实时监控的物理基础，管理部门可通过它获得有效数据、图像或声音信息，对突发性异常事件的过程进行及时的监视和记忆，用以提供高效、及时地指挥布置、处理案件等。
一、系统概念
视频监控系统设备包含光端机、光缆终端盒、云台、云台解码器、视频矩阵、硬盘录像机和监控摄像机。摄像机通过同轴视频电缆将视频图像传输到控制主机，控制主机再将视频信号分配到各监视器及录像设备，同时可将需要传输的语音信号同步录入到录像机内。通过控制主机，操作人员可发出指令，对云台的上、下、左、右的动作进行控制及对镜头进行调焦变倍的操作，并可通过控制主机实现在多路摄像机及云台之间的切换。利用特殊的录像处理模式，可对图像进行录入、回放、处理等操作，使录像效果达到最佳。其工作原理图如下：
二、系统组成 视频监控系统是由前端摄像、视频传输、视频控制、视频显示和记录几个部分组成。各组成部分的说明如下：
1. 前端摄像部分
摄像部分是电视监控系统的前沿部分，是整个系统的“眼睛”，它把监视的内容变为图像信号，传送控制中心的监视器上，摄像部分的好坏及它产生的图像信号质量将影响整个系统的质量。摄像部分一般安装在监视现场,它一般包括摄像机、镜头、防护罩、支架和云台等。它的作用是对监视区域进行摄像并将其转换成电信号。各个设备的功能如下：
摄像机分为彩色和黑白两种，一般黑白摄像机要比彩色的灵敏度高，比较适合用于光线不足的地方，如果使用的目的只是监视景物的位置和移动，则可采用黑白摄像机；如果要分辨被摄像物体的细节，比如分辨衣服或景物的颜色，则选用彩色的效果会较好。
常用的镜头种类包括：手动/自动光圈定焦镜头和自动光圈变焦镜头两种。定焦镜头分为标准镜头和广角镜头两种。定焦镜头的适用范围如下：手动光圈镜头—所需监视的环境照度变化不大，如室内；自动光圈镜头—所需监视的环境照度变化大，如室外；广角镜头—监视的角度较宽，距离较近；标准镜头—监视的角度和距离适中。
数字视频监控系统方案书

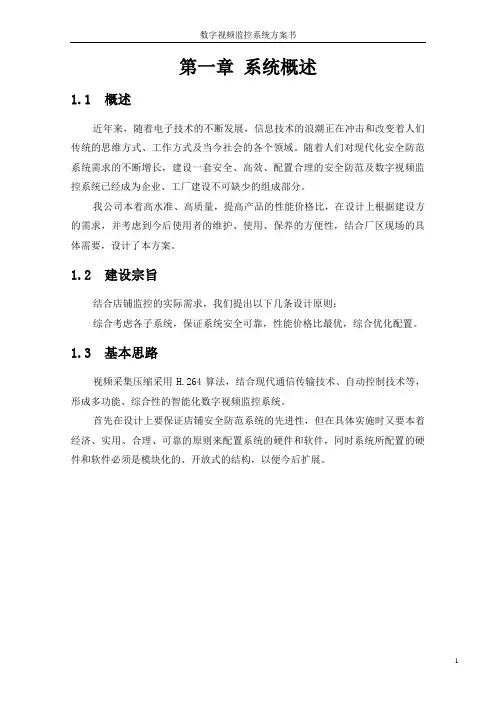

1 第一章 系统概述
1.1 概述
近年来，随着电子技术的不断发展，信息技术的浪潮正在冲击和改变着人们传统的思维方式、工作方式及当今社会的各个领域。随着人们对现代化安全防范系统需求的不断增长，建设一套安全、高效、配置合理的安全防范及数字视频监控系统已经成为企业、工厂建设不可缺少的组成部分。
我公司本着高水准、高质量，提高产品的性能价格比，在设计上根据建设方的需求，并考虑到今后使用者的维护、使用、保养的方便性，结合厂区现场的具体需要，设计了本方案。
1.2 建设宗旨
结合店铺监控的实际需求，我们提出以下几条设计原则：
综合考虑各子系统，保证系统安全可靠，性能价格比最优，综合优化配置。
1.3 基本思路
视频采集压缩采用H.264算法，结合现代通信传输技术、自动控制技术等，形成多功能、综合性的智能化数字视频监控系统。
首先在设计上要保证店铺安全防范系统的先进性，但在具体实施时又要本着经济、实用、合理、可靠的原则来配置系统的硬件和软件，同时系统所配置的硬件和软件必须是模块化的、开放式的结构，以便今后扩展。 数字视频监控系统方案书
2 第二章 系统功能
2.1 视频监控系统简介
闭路电视监控系统简称CCTV系统，是时代发展的产物。当今CCTV系统采用了4C技术，即控制技术、显示技术、通讯技术和计算机技术。这些高新技术的应用，使电视监控系统技术上了一个新台阶。它使管理者坐在控制室中就能控制前端的设备，观察到控制范围内所有重要地点的情况，为管理、保安系统提供了临场视觉效果，为监控范围内各种设备的运行和人员活动提供了较为直观的监视手段。因此，CCTV监控系统已成为现代化管理和智能保安系统中不可缺少的组成部分。
2.2 视频监控系统的优越性
效率高：系统可以长时间连续运转，更充分的利用现代网络技术，实现信息共享，提高管理水平和工作效率，节省了大量的人力物力。

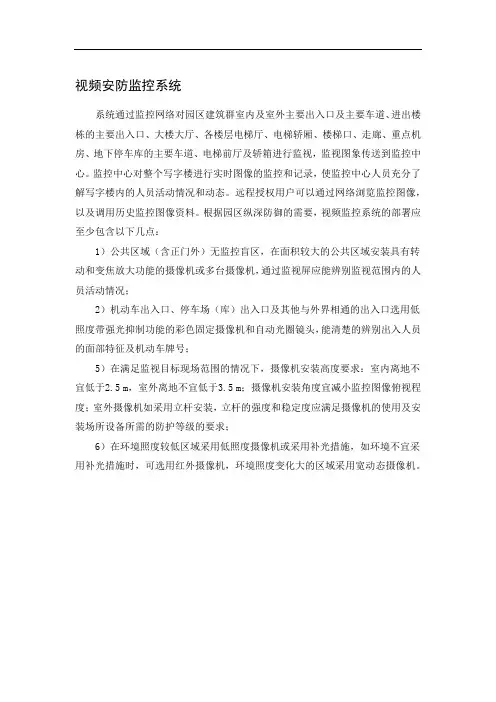

视频安防监控系统
系统通过监控网络对园区建筑群室内及室外主要出入口及主要车道、进出楼栋的主要出入口、大楼大厅、各楼层电梯厅、电梯轿厢、楼梯口、走廊、重点机房、地下停车库的主要车道、电梯前厅及轿箱进行监视，监视图象传送到监控中心。监控中心对整个写字楼进行实时图像的监控和记录，使监控中心人员充分了解写字楼内的人员活动情况和动态。远程授权用户可以通过网络浏览监控图像，以及调用历史监控图像资料。根据园区纵深防御的需要，视频监控系统的部署应至少包含以下几点：
1）公共区域（含正门外）无监控盲区，在面积较大的公共区域安装具有转动和变焦放大功能的摄像机或多台摄像机，通过监视屏应能辨别监视范围内的人员活动情况；
2）机动车出入口、停车场（库）出入口及其他与外界相通的出入口选用低照度带强光抑制功能的彩色固定摄像机和自动光圈镜头，能清楚的辨别出入人员的面部特征及机动车牌号；
5）在满足监视目标现场范围的情况下，摄像机安装高度要求：室内离地不宜低于2.5 m，室外离地不宜低于3.5 m；摄像机安装角度宜减小监控图像俯视程度；室外摄像机如采用立杆安装，立杆的强度和稳定度应满足摄像机的使用及安装场所设备所需的防护等级的要求；
6）在环境照度较低区域采用低照度摄像机或采用补光措施，如环境不宜采用补光措施时，可选用红外摄像机，环境照度变化大的区域采用宽动态摄像机。
