火灾自动报警系统施工组织设计方案

火灾自动报警系统施工组织设计

1、 建设计划

火灾自动报警系统建设方案

1.1.1线槽安装要求

火灾报警系统的干线和消防电话系统的干线应通过天桥或线槽敷设在竖井、顶棚和设备层。

(1)安装的支架应牢固、平整、尺寸准确。

(2)安装支架时，应满足以下要求：

A 在金属结构和混凝土结构的预埋件上，应采用焊接固定。

B 在混凝土上用膨胀螺栓固定。

不内容焊接支架的工艺管道，应使用 U 型螺栓或夹子固定。

D 在内容焊接支架的金属设备和管道上，可用焊接固定。

（3）支架应固定牢固，水平垂直，整齐美观，同一直段上的支架间距应均匀。

(4)支架安装在有弧度的设备或框架上时，安装弧度应与设备和框架的弧度相同。

(5)支架不宜安装在振动大、热源、腐蚀性液滴及污水通道的位置，也不宜安装在高温、高压、腐蚀性、易燃的工艺设备、管道等介质中。和爆炸性的。在可移动的结构上。

（6）水平安装的线槽和管道保护的金属支架间距应为2m，在转角、端子等需要的位置可适当减小间距；垂直安装时可适当增加间距。

(7)线槽的安装应先按图纸要求进行布置，确定线盒的位置和线槽的合理方向，做好标记，再确定标高以土建标高线为基准，将线槽组装到位。固定的。

(8) 线槽支撑在墙上或悬挂在天花板上，距离为1.25m至1.5m，垂直和水平。

(9)敷设在金属线槽内的电线或电缆不应有接头，接头应在接线盒内。金属线槽垂直、倾斜或开槽敷设时，应有防止电线或电缆移动的措施。不得通过地板或墙壁等进行金属线槽连接。

(10) 使用镀锌连接套圈或黄铜套管将电气导管连接到电气导管。

(11)线槽接口要平整，接头要严密平直，槽盖要平整无翘角，出线口位置要正确。死。

(12)线槽与箱体、箱体、柜体等连接时，进出线应用地脚连接并用螺钉紧固，两端应塞好。地下各层线槽的铺设应与各类工种密切配合，避免线槽与设备管道发生碰撞。施工应根据实际情况进行调整。

(13)当建筑物表面有坡度时，线槽的坡度应作相应改变。布线槽全部铺设好后，布线前应进行调整和检查。确认合格后，在槽内进行接线。

(14)线槽穿过建筑物变形缝时，线槽本身应断开，用内连接板搭接线槽，无需固定。

(15) 铺设在竖井、天花板、通道、夹层和设备层的布线管道应符合相关的防火要求。

(16) 可进入的天花板内的管道、吊顶和未封闭竖井的通道均为外露管道。管道的走向和支撑应根据外露管道的要求固定，离墙的距离不大于1.2m。 (17)根据设计要求，采用冷煨法将管子煨至所需曲率。直径小于25mm的管子要用手煨，直径大于25mm的管子要用专用的煨弯机煨煮。煨弯的凹面平整度应符合规范规定。

(19)严格按图纸要求铺设管线，坐标、标高准确，固定牢固。管道按规范要求铺设并安装接线盒。管线管进入箱体的地方，应按设计要求预留孔位，并在箱体稳定前先稳定箱体。下一道工序，在需要安装牙套的地方及时安装牙套。

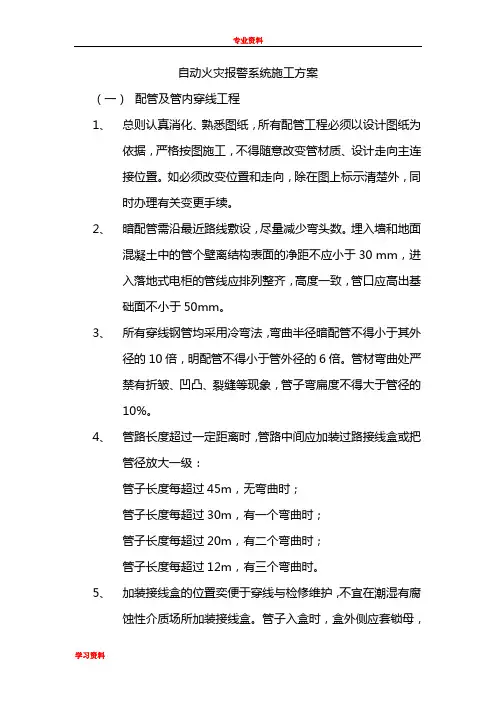

1.1.2管内穿线敷设

（1）敷设电缆（线路）前应检查外观和导通性，用直流500V兆欧表测量绝缘电阻。

（2）线条要以最短的方式铺设，横竖，整齐美观，不能交叉。

(3) 线路不应敷设在易受机械损伤、腐蚀性介质放电、潮湿、强磁场和强静电场干扰的区域。必要时应采取保护或屏蔽措施。

(4)线路不应敷设在影响运行、妨碍设备维修、交通和行人的位置。

(5)线路周围环境温度超过65℃时，应采取隔热措施；当处于可能引起火灾的火源时，应采取防火措施。

（6）高温工艺设备和管道的上方和具有腐蚀性液体介质的工艺设备和管道的下方不应平行敷设。

(7)线路与保温工艺设备与管道保温层表面的距离应大到200mm，与其他工艺设备和管道表面的距离应大到150mm。

(8)架空线路从室外进入室内时，应采取防水措施。

（9）线路终端连接及穿过建筑物的伸缩缝、沉降缝应留有适当的余量。

(10) 线路不宜接在中间。不可避免时，应在接线盒或接线盒内接线。接头应压接；焊接时，应使用无腐蚀性的焊剂。补偿线应压接。

(11)线路敷设后，应进行线路校准和编号，并按第1条规定测量绝缘电阻。

(12) 测量线路绝缘时，必须断开连接的设备和元件。

（13）线路终端和地下人孔处应加标志，字迹清晰。

(14) 接线盒和按钮开关盒内的电线预留长度应为15cm。

(15)导线的连接不应降低导线的机械强度和介电强度，不应增加导线的电阻值。

(16) 同一交流电路的电线必须穿过同一管，不同电路、不同电压、交直流的电线不得穿同一管。

1.1.3自动报警设备的安装

安装所需的设备、器材运至施工现场后，应严格进行开箱检查，并按清单进行登记。设备和设备的规格型号应符合设计要求；产品技术文件应齐全，有合格证和铭牌；检查储存和运输过程中是否有损坏，设备的外壳、漆层、内部仪表、接线、绝缘等是否完好，附件、备件是否齐全；记录检查结果。如发现有遗漏、损坏或报废的部件，应详细记录并及时更换。工程中不得使用质量不合格的设备和设备。防止损坏、变质、被盗和丢失；建立健全物资管理制度，指定专人担任物资干事，负责设备设备的储存和分配；施工现场的材料户外运输，在恶劣天气条件下，必须采取有效的防护措施，保护设备不受潮和损坏；在室内搬运时必须提供良好的照明条件和安全保护；搬运时应注意保护建筑物的完整性，必要时应采取保护措施。

（1） 感温、感烟探测器到墙壁和横梁的水平距离不小于1.5m，探测器周围0.5m范围内无障碍物。

（2） 探测器到空调送风口的水平距离不应小于1.5m，与多孔送风天花孔口的水平距离不应小于0.5m。

（3）综合考虑质量、效率、美观等因素，并应符合规范要求，注意纵横排对称，内部布线紧密、牢固、美观。

(4)探测器是精密电子仪器元件，必须做好保护。为了在施工过程中不损坏探测器，先安装探测器底座，待整个安装工程完成，即将调试时再安装探头。安装前应妥善保管，并采取防尘、防潮、防腐措施保护底座。

(5)底座安装在嵌入式接线盒上，接线盒上两个固定孔之间的距离应为040mm。

(6)底座应固定牢固，其接线必须可靠压接。

(7) 严格区分“+”、“-”极及其他I/O、控制回路、通讯回路的连接，按色标区分。探测器的“+”极接红线，“-”极接蓝线。相同用途的电线颜色相同。应记录具体的接线方法。

(8)外线应留有不少于15cm的余量。入口处有明显的标志。安装完毕后，应采取堵住穿线孔、防尘、防水、防撞等保护措施。

(9 )探测器的确认光面应朝向便于人员观察的主入口方向。如图所示：

1.1。 4、手动报警器和专用电话插孔的安装

(1)消防专用电话插座应安装牢固，不得倾斜。

（2）消防专用电话插座应安装在距地面（地面）1.5m高度的墙上，安装应牢固，不得倾斜。

（3）手动报警按钮应直立牢固地安装在明显且易于操作的墙壁上，距地（地）面高度1.5m，从防火分区内任意位置步行至最近的手动火灾报警按钮是不够的。超过30m。

（4）手动报警器和专用电话插座的外接线应留有不少于10cm的余量，末端应有明显标志。按钮上的玻璃在安装过程中不得损坏。

1.1.5安装声光报警器

(1)声光报警器应牢固地安装在距地面底边2.5m的墙上。连接线用插件接线片压接后连接，留有不少于10cm的余量，末端有明显标记。 （2）声光报警器的“+”极接红线，“-”极接绿线，但同一项目中相同用途的线颜色为相同的。

1.1.6模块和模块盒的安装

（1）模块箱内的模块应按厂家和设计要求安装接线，布置合理，安装牢固正确，并有目的标志和线号。模块分散在控制设备现场的模块箱内，应牢固可靠。

(2) 各模块的进出线应有明显标示。

(3)模块箱的进出孔应采取堵塞等保护措施。

(4) 模块箱用金属膨胀螺栓固定安装在墙上。设计要求的安装高度为距顶部0.3m。安装时应平直牢固，不得倾斜。

(5) 用线材对准器对线，留出不少于10cm的余量。将控制中心的主干线、火警等控制线捆绑成束，分别设置在端子板的两侧。左侧是控制中心的主干线，右侧是火灾报警探测器等设备的控制线。

1.1.7火灾报警控制器的安装

(1)火灾报警控制器安装在消防控制室内。为保证设备的功能，必须精心施工，保证安装质量；控制器的显示和操作面板应避免阳光直射，室内不应有高温、高湿、灰尘等腐蚀性气体，避免受振动、冲击等影响。

(2)消防控制室内的设备应按设计要求安装到位。与消防无关的线路、管道不得通过消防控制室，不得安装与消防无关的设备；消防控制室地面为水泥地板。

落地式机柜安装：首先，将电线按设计图要求在地面弹起，从一端安装，并一一对齐。并排安装的两个机架应排列整齐。底座与地面之间的间隙应用金属焊盘填充。衬垫应进行防腐处理。机架底座和地面的悬挂部分应进行装饰。机架应水平和垂直安装。冷却空间。

（3）根据提供设备的厂家技术要求，将消防主机、消防电话主机、备用电源、打印机等设备一一放入柜内，紧固螺栓，固定他们平。

(4) 控制台的安装：控制台的安装位置应符合设计要求，控制台应垂直放置，台面应水平，配件应齐全，无损坏，螺丝应紧固，桌子应干净无划痕；控制台内部的连接器应与设备接触可靠，安装牢固。

1.1.8接地

火灾自动报警系统是现代传感技术与计算机控制技术相结合的高科技产品，一些不可预见的外部干扰会对它产生重要影响。系统接地是抑制干扰的最重要措施。系统接地不良会导致系统产生未知故障或误报，或对设备造成永久性损坏。火灾自动报警接地系统总则按规定设有保护接地和工作接地。如对火灾报警系统的保护接地无特殊要求，应按照《工业和民用电力装置接地设计规范》进行，即在火灾自动报警系统中，引言带有交流供电设备的金属外壳必须符合规定。连接零干线并引入接地装置，做保护接地。请勿将系统接地与保护接地或电源中性线连接。

在实际施工中，应采用联合接地（共接地）的方式，并采用专用接地干线从消防控制室的接地板引至接地体。专用接地干线应使用两根塑料绝缘铜芯电线或电缆，其截面积不小于25mm 2 。联合接地时，接地电阻值应小于1Ω。
