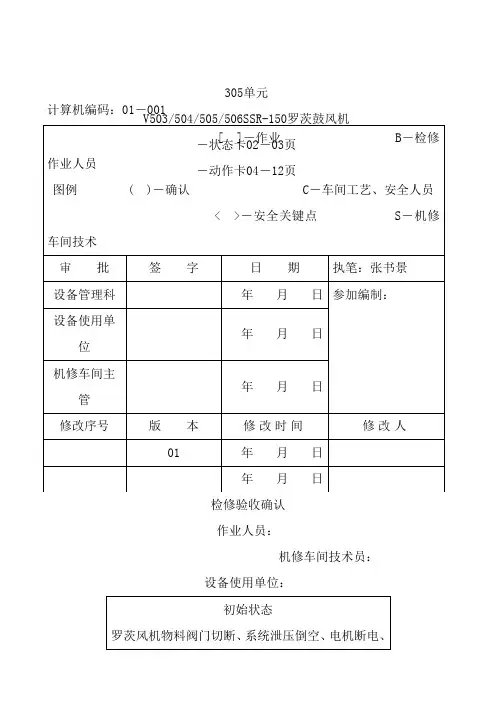

罗茨风机巡检作业指导书

计算机编码：01－001

检修验收确认

作业人员：

机修车间技术员：

设备使用单位：

初始状态

罗茨风机物料阀门切断、系统泄压倒空、电机断电、[ ]－作业 B－检修作业人员

图例 ( )－确认 C－车间工艺、安全人员

< >－安全关键点 S－机修车间技术

审 批 签 字 日 期 执笔：张书景

设备管理科 年 月 日 参加编制：

设备使用单位 年 月 日

机修车间主管 年 月 日

修改序号 版 本 修改时间 修改人

01 年 月 日

年 月 日 305单元

V503/504/505/506SSR-150罗茨鼓风机

－状态卡02－03页

－动作卡04－12页 轴承箱润滑油排空，生产车间对机组系统处理完毕交付检修，施工作业票办理完毕

000检修前准备；

010办理施工作业票和作业风险评估表；

状态卡

状态

拆除罗茨风机各部零配件

100拆除罗茨风机出口连接管线；

110断开机泵联轴节，连轴器检查对中；（对于皮带传动的拆除皮带、拆卸皮带轮）；

120拆开入口过滤网、过滤器；

130拆开齿轮大盖检查端盖状况；

140拆下齿轮检查情况；

150拆开轴承箱；

160拆下机械密封、迷宫密封或填料密封检查；

170拆卸“8”字转子；

状态

清扫、检查、修复、更换罗茨风机各部零件

200清理风机壳内部物料或结垢；

210清洗检查轴承箱；

220清理检查齿轮箱；

230清理检查“8”字转子磨损情况； 240清理检查气体过滤器；

250检查效验安全系统、控制装置和压力调节装置；

260清理检查机械密封、迷宫密封或填料密封；

270检查润滑系统、水冷却系统；

280检查连轴器或皮带轮。

状态

罗茨风机部零配件回装

300回装前的确认；

310“8”字转子查安装；

320机械密封、迷宫密封和填料密封的检查、装配；

330轴套的检查、装配；

34轴承的检查、装配；

罗茨风机巡检标准书

巡检部位 巡检项目 标准与要求 方法 频次

小时/次

电控柜 仪表 齐全，完好，显示正常 目测 1

指示灯 齐全，完好，按功能亮灯 目测 1

操作机构 完好，锁定可靠，标识明显 目测，摸测 1

柜内接头，触点 不发红，不冒火花，无接触不良时之颤动声 目测、听测 1

电动机 机体 完好，不振动与底座连接牢固，温度<60℃ 目测、摸测 4

运转情况 匀速，平稳，无异常声响 目测，听测 1

前后轴承位 温度<70℃，轴承无杂音，有润滑油 目测、摸测、听测 2

联轴器 完好，不跳动，不窜动 目测 2

风机 机体 完好，无泄漏，地脚螺栓紧固，端盖连接紧密，轴封良好 目测、摸测 2 轴承盒及轴承 不松动，温度<70℃，有润滑脂，不漏油，轴承无杂音，温度计完好 目测，摸测，听测 1

齿轮箱 完好，连接牢固，不漏油，齿轮啮合良好，润滑油无异样，飞溅润滑良好，油温<40℃ 目测，摸测，听测 1

运转情况 冷却水畅通，齿轮无异常声响，无振动，无异常之撞击，磨擦声（判断转子是否与机壳，接触） 目测 1

消声器 外壳完好，连接牢固。 目测 2

出风管 完好，无泄漏 目测 2

设备 清洁卫生状况 四无，六不漏，机器见本色 目测 4

场地 卫生状况 清洁，无杂物，无积水，照明符合要求目 目测 4

北京京桥热电有限责任公司企业标准

罗茨风机作业指导书

北京京桥热电有限责任公司 发 布

前 言

1.总则

为了保证设备检修符合检修工艺质量要求和文明生产管理标准，特编制检修作业指导书。

所有参加本项目的工作人员，质量监督检查验收人员必须遵循质量保证程序，安监人员必须遵循安全保证程序。

2.使用说明

2.1 检修作业指导书由检修工作负责人携带、填写和管理，用于设备检修的指导和验收工作。

2.2 检修工作开始前，由工作负责人向所有工作人员宣讲检修作业指导书的内容和要求。

2.3 检修作业指导书填写要完整，内容要真实、准确、清晰，根据情况未填写处注明原因或写“无”，不能空缺。

2.4 第7项《工具、材料明细》中，每一项核实完成后在“□”内打“√”，不符合注明情况。

2.5 第8项中8.1条《需要准备的备件》中“备件数量”一栏，为设备检修必备的数量；“核实情况”一栏在设备检修前填写，与必备数量相符的打“√”，不符的注明情况。第8.2条《根据本次检修前设备状况需要补充的备件》内容在设备检修前填写。

2.6 第9项《修前设备状况》内容在设备检修前填写。

2.7 第10项 《检修工序、工艺及质量标准》中，每完成一项在“□”内打“√”。

2.8 作业指导书中所预留空白部分填写不够用时，可另加附页并作注明。如第10.6项《检修记录单》等。

2.9 第11项《设备检修质量验收卡》中的检修项目填写要具体全面，如#1燃机#1循环水泵大修；验收签字要及时；检修性质选项在A、B、C级前的“□”内打“√”。

2.10 第12项《备品备件检查（检验）记录》表内容在设备检修前填写。

2.11 第14项《不合格项目审批单》中，没有不合格验收项目不用填写；零星验收（包括一、二、三级）不合格项目审批单填写到安生部级别，分段验收项目填写到副总经理/总工程师级别。

2.12 第16项《本检修项目其它反馈》由工作负责人填写：包括检修人员、运行人员、验收人员的反馈建议。

罗茨风机操作规程

1 开车前准备

1.1 打开风机出口阀及曝气管路上的阀门；

1.2 手动盘车2圈以上；

1.3 确认风机的润滑油位在合格范围内；

1.4 检查电源指示正常。

2 启动

2.1 通过中控远程或现场启动罗茨风机；

2.2 操作人员在风机启动过程中应观察设备是否正常运行，如发现异响、振动过大等异常现象时，应紧急停车。

2.3 操作人员应每2小时巡检一次，查看风机出口压力、油位等，并做好巡检记录。

3 停车

3.1 按下停车按钮，待管道内无空气压力后，关闭出口阀。

4 注意事项

4.1 严禁在风机出口管路上阀门未打开的情况下启动风机；

4.2 严禁在风机出口管路上的压力未卸完的情况下，启动风机；

4.3 如保护装置发生动作，在没有查清动作原因且彻底排除前，不允许带病运行风机。
