硅橡胶基本配方

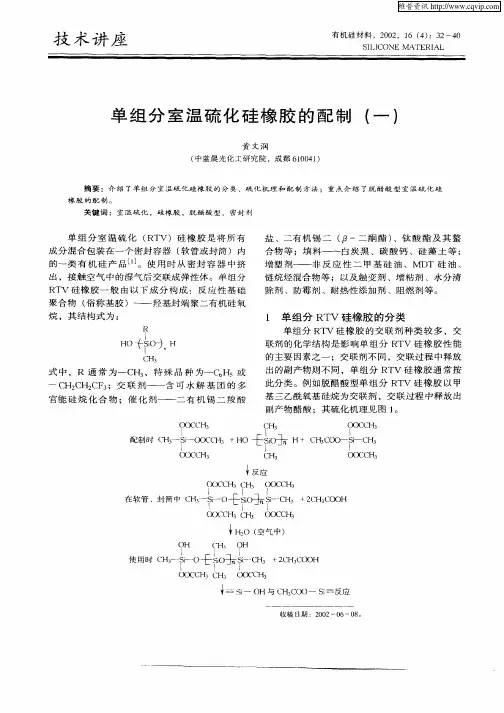

技术讲座　有机硅材料，２００２，１６（４）：３２－４０　ＳＩＩ　１００ＮＥ　ＭＡＴＥＲＩＡＬ　

单组分室温硫化硅橡胶的配制（一）　

黄文润　

（中蓝晨光化工研究院，成都６１００４１）　

摘要：介绍了单组分室温硫化硅橡胶的分类、硫化机理和配制方法；重点介绍了脱醋酸型室温硫化硅　

橡胶的配制。　关键词：室温硫化，硅橡胶，脱醋酸型，密封剂　

单组分室温硫化（ＲＴＶ）硅橡胶是将所有　

成分混合包装在一个密封容器（软管或封筒）内　

的一类有机硅产品…。使用时从密封容器中挤　

出，接触空气中的湿气后交联成弹性体。单组分　

ＲＴＶ硅橡胶一般由以下成分构成：反应性基础　

聚合物（俗称基胶）——羟基封端聚二有机硅氧　

烷，其结构式为：　

Ｒ　Ｉ　、　ＨＯ十　ｉ　Ｈ　

ＣＨ３　

式中，Ｒ通常为一ＣＨ３，特殊品种为一　｝｛５或　

ＣＨ２ＣＨ２ＣＦ３；交联剂——含可水解基团的多　

官能硅烷化合物；催化剂——二有机锡二羧酸　盐、二有机锡二（ｐ一二酮酯）、钛酸酯及其螯　

合物等；填料——白炭黑、碳酸钙、硅藻土等；　

增塑剂——非反应性二甲基硅油、ＭＤＴ硅油、　

链烷烃混合物等；以及触变剂、增粘剂、水分清　

除剂、防霉剂、耐热性添加剂、阻燃剂等。　

ｌ　单组分ＲＴＶ硅橡胶的分类　

单组分ＲＴＶ硅橡胶的交联剂种类较多，交　

联剂的化学结构是影响单组分ＲＴＶ硅橡胶性能　

的主要因素之一；交联剂不同，交联过程中释放　

出的副产物则不同，单组分ＲＴＶ硅橡胶通常按　

此分类。例如脱醋酸型单组分ＲＴＶ硅橡胶以甲　

基三乙酰氧基硅烷为交联剂，交联过程中释放出　

副产物醋酸；其硫化机理见图１。　

（　＇Ｋ￣ＣＨ３　ＣＨ３　ＯＯＣＣＨ３　

配制时ＣＨ３一§卜－（）０ｃ（Ｈ３＋ＨＯ七§（）＿　Ｈ＋ｃＨ３ｃ００一　～ＣＨ３　

Ｉ　Ｉ　ｌ　ＯＯＣＣＨ３　ＣＨ３　ＣＫ￣ＣＨ３　

Ｉ反应　

（Ｘ　ｃ　ｃ　９ＯＣＣ￣，　

在软管、ｔ，ｆ￣ｏｆ　ｃＨ３一　。七　（　ｃＨ３＋２ＣＨ３ＣＯＯＨ　

（＇ＸＸ￣ＣＨ３　ＣＨ３　ｃＫｘＴｃ￣　

橡胶配方大全(一)

橡胶配方设计的原则可以概况如下：

1、 保证硫化胶具有指定的技术性能，使产品优质；

2、 在胶料和产品制造过程中加工工艺性能良好，使产品达到高产；

3、 成本低、价格便宜；

4、 所用的生胶、聚合物和各种原材料容易得到；

5、 劳动生产率高，在加工制造过程中能耗少；

6、 符合环境保护及卫生要求；

任何一个橡胶配方都不可能在所有性能指标上达到全优。在许多情况下，配方设计应遵循如下设计原则：

① 在不降低质量的情况下，降低胶料的成本；

② 在不提高胶料成本的情况下，提高产品质量。要使橡胶制品的性能、成本和加工工艺可行性三方面取得最佳的综合平衡。用最少物质消耗、最短时间、最小工作量，通过科学的配方设计方法，掌握原材料配合的内在规律，设计出实用配方。

橡胶配方的表示形式

原材料名称 基本配方

/质量份PHR 质量分数配方/% 体积分数配方/% 生产配方

/KG

NR

硫磺

促进剂M

氧化锌

硬脂酸

炭黑 100

3

1

5

2

50 62.20

1.86

0.60

3.10

1.24

31.00 76.70

1.03

0.50

0.63

1.54

19.60 50

1.5

0.5

2.5

1.0

25.0

合计 161 100.00 100.00

80.5

天然橡胶(NR)基础配方

原材料名称 NBC标准

试样编号 质量份 原材料名称 NBC标准

试样编号 质量份

NR

氧化锌

硬脂酸 —

370

372 100

5

2 防老剂PBN

促进剂DM

硫磺 377

373

371 1

1

2.5

注：硫化时间为140℃×10min，20min，40min，80min。NBS为美国国家标准局编写

丁苯橡胶(SBR)基础配方

原材料

名称 NBC标准试样编号 非充油SBR配方 充油SBR配方

充油量25phr 充油量37.5phr 充油量50phr 充油量62.5phr 充油量75phr

超全！硅橡胶种类、配方、生产工艺及用途

硅橡胶(SiliconeRubber)是一种兼具无机和有机性质的高分子弹性材料,其分子主链由硅原子和氧原子交替组成(—Si—O—Si—),侧链是与硅原子相连接的碳氢或取代碳氢有机基团,这种基团可以是甲基、不饱和乙烯基(摩尔分数一般不超过01005)或其它有机基团,这种低不饱和度的分子结构使硅橡胶具有优良的耐热老化性和耐候老化性,耐紫外线和臭氧侵蚀。分子链的柔韧性大,分子链之间的相互作用力弱,这些结构特征使硫化胶柔软而富有弹性,但物理性能较差。

硅橡胶发展于20世纪40年代,国外最早研究的品种是二甲基硅橡胶。1944年前后由美国DowCorning公司和GeneralElectric公司各自投入生产。我国在60年代初期研究成功并投入工业化生产。现在生产硅橡胶的国家除我国外,还有美国、英国、日本、前苏联和德国等,品种牌号有1000多种。

1、硅橡胶的分类和特性

1.1分类

硅橡胶按其硫化机理不同可分为热硫化型、室温硫化型和加成反应型三大类。

1.2特性

(1)耐高、低温性

在所有橡胶中,硅橡胶的工作温度范围最广阔(-100～350℃)。例如,经过适当配合的乙烯基硅橡胶或低苯基硅橡胶,经250℃数千小时或300℃数百小时热空气老化后仍能保持弹性;低苯基硅橡胶硫化胶经350℃数十小时热空气老化后仍能保持弹性,它的玻璃化温度为-140℃,其硫化胶在-70～100℃的温度下仍具有弹性。硅橡胶用于火箭喷管内壁防热涂层时,能耐瞬时数千度的高温。硅橡胶在高温下连续使用寿命见表1。

(2)耐臭氧老化、耐氧老化、耐光老化和耐候老化性能

硅橡胶硫化胶在自由状态下置于室外曝晒数年后,性能无显著变化。硅橡胶与其它橡胶的耐臭氧老化性能比较见表2。

(3)电绝缘性能

硅橡胶硫化胶的电绝缘性能在受潮、频率变化或温度升高时变化较小,燃烧后生成的二氧化硅仍为绝缘体。此外,硅橡胶分子结构中碳原子少,而且不用炭黑作填料,因此在电弧放电时不易发生焦烧,在高压场合使用十分可靠。它的耐电晕性和耐电弧性极好,耐电晕寿命是聚四氟乙烯的1000倍,耐电弧寿命是氟橡胶的20倍。

混炼硅橡胶的配合技术（四）

黄文润

（中蓝晨光化工研究院，成都610041）

摘要：介绍了几种胶辊用混炼硅橡胶的配制，包括低硬度胶辊用混炼硅橡胶、低环硅氧烷含量的胶辊用混炼硅橡胶、送纸胶辊用混炼硅橡胶及工业胶辊用混炼硅橡胶的配制。关键词：混炼硅橡胶，胶辊，通用型，造纸中图分类号：TQ333.93文献标识码：A文章编号：1009-4369（2006）04-0218-06

收稿日期：2005-10-11。3.3胶辊用混炼硅橡胶的配制

利用硅橡胶的耐热性、低压缩永久变形性、

防粘性制作的各种胶辊材料已在复印机、传真

机、电脑等办公用品胶辊及聚乙烯（PE）层压

用胶辊，聚氯乙烯加工用胶辊、造纸用胶辊、消

静电用胶辊、电晕放电处理用胶辊、热压胶辊、

拉幅机胶辊、各种导辊等工业胶辊中得到广泛应

用。为适应各种胶辊的使用要求，混炼硅橡胶的

品种有：通用型、耐高温型、导热型、导电型、

半导电型，发泡型及液体硅橡胶等。本文仅介绍

通用型混炼硅橡胶胶辊材料的配制。

图17为复印机的剖面图［21］，其中的定影部

件是对复印画面质量影响最大的部件。硅橡胶是

制作定影部件不可缺少的材料。图18是复印机

定影部件的剖面图，表18、19为定影部件用胶

辊的性能要求及胶辊的制作材料。

图17复印机的剖面图图18复印机定影部件剖面图

表18定影部件用胶辊的性能要求定影辊加压辊耐热性耐热性导热性导热性弹性硬度稳定性防粘性防粘性耐油性耐油性尺寸精度尺寸精度粘接性耐磨性消静电性抗蠕变性

表19定影部件用胶辊的制作材料敷油定影器无油定影器

定影辊氟树脂包覆辊多层结构硅橡胶氟树脂包覆辊硅橡胶辊

加压辊硅橡胶辊多层结构硅橡胶辊（氟树脂包覆辊）硅橡胶辊硅橡胶海绵辊技术讲座，2006，20（4）：218~223

=============================================================SILICONEMATERIA

L图19为PE层压工艺流程示意图。260~
